PDH光端机的局端和远端E1接口可以采用不同阻抗。例如，局端光端机可以用75Ω同轴接口连接本地75Ω E1设备，远端光端机可以用120Ω平衡接口连接当地120Ω E1设备，中间仍通过光纤传输。真正需要一致的是每台光端机的E1用户侧与它直接连接的本地E1设备；若同一段电气E1链路两端阻抗不同，才需要合规的阻抗转换器。开通后还要用告警、分段环回和误码测试确认链路。
0175Ω和120Ω分别代表什么
75Ω E1通常采用非平衡同轴传输，发送与接收各有独立同轴回路；120Ω E1采用平衡双绞线传输。两者承载的E1业务速率相同，但电气接口、线缆结构与端接方式不同。阻抗匹配发生在本地电气E1连接上：光端机的75Ω E1口应接75Ω E1设备，120Ω E1口应接120Ω E1设备。
光纤把E1业务转换后送到另一端，因此两台PDH光端机的E1用户接口不要求彼此同为75Ω或同为120Ω。开工前应分别记录局端光端机与局端E1设备、远端光端机与远端E1设备的接口类型。飞畅官网4E1+4ETH PDH光端机资料标明E1可选75Ω非平衡或120Ω平衡接口；具体端口和配件以订货配置及说明书为准。
0275Ω非平衡同轴怎样接
75Ω方案应使用与接口和配线架匹配的同轴线缆、连接器或厂家配套转接件，分别识别发送TX与接收RX。接线前断开相关业务并做好标签；从局端TX连接到对端RX，再把对端TX返回局端RX。若经过DDF，应核对跳接方向、端口编号和屏蔽层处理，避免发送接发送或接收悬空。
不要把普通网线芯线直接塞进同轴端口，也不要用未经确认的电视同轴配件代替通信端接。完成后轻拉检查连接器，确认屏蔽和接地符合现场规范。若插接后LOS消失但仍有误码，应检查同轴长度、接头压接、屏蔽连续性和阻抗转换环节。
03120Ω平衡双绞线怎样接
120Ω方案使用符合项目要求的屏蔽双绞线或专用E1电缆，同样分清发送对与接收对。设备可能采用RJ45、端子排或转接头，但RJ45并不等于以太网口，各厂家和板卡的针脚定义也可能不同；必须按当前型号手册和端口标识制作线缆，禁止套用普通网线直通线序。
线对要保持绞合，尽量减少端头散开长度，并与强电线缆保持合理间距。屏蔽层的接地方式应按系统接地设计执行，避免两端随意接地形成环流。多路E1并排布线时，对端口、线缆和配线架位置做一一对应标签，方便日后单路环回。
04光端机两端阻抗不同怎么办

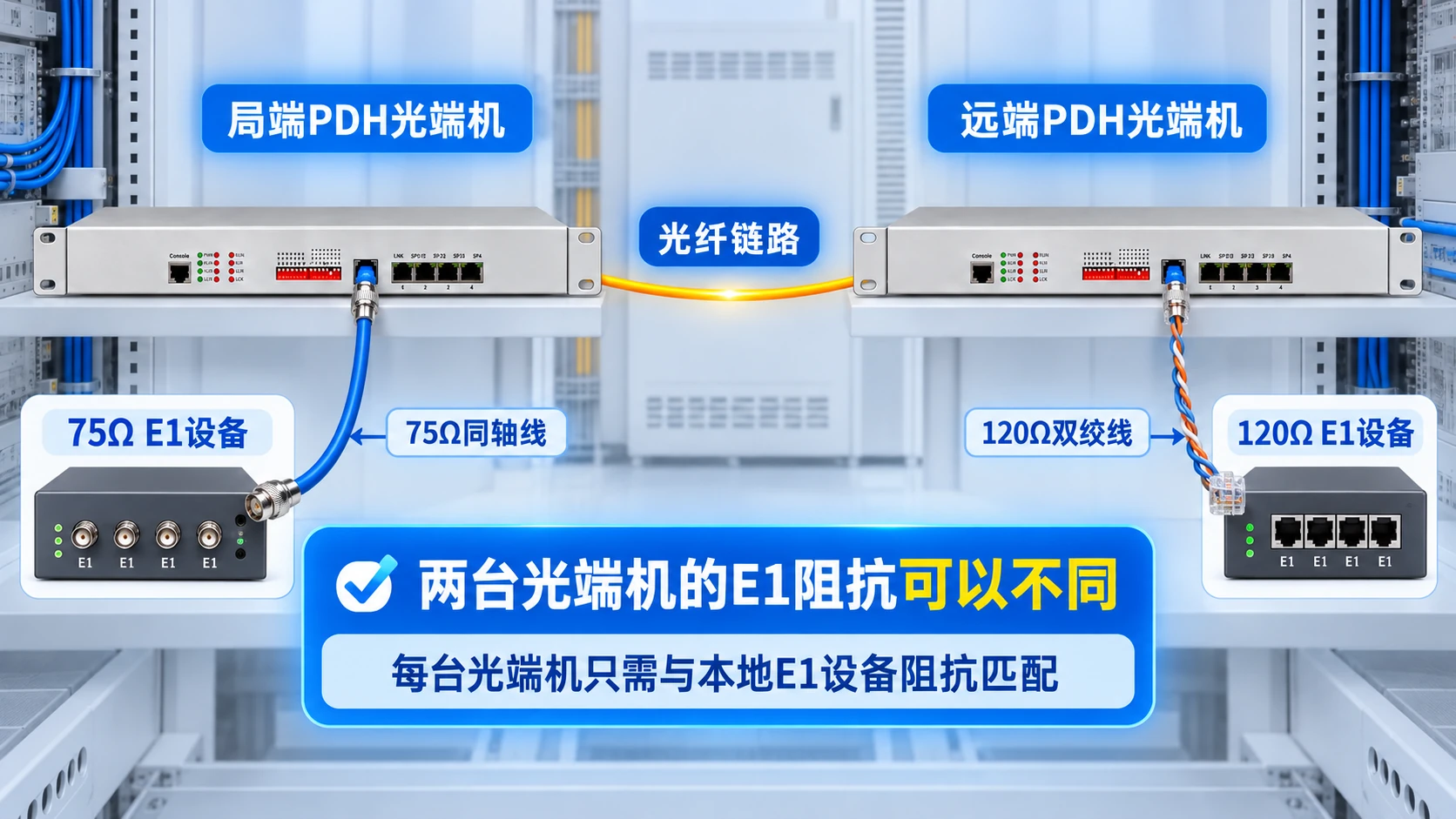

若局端光端机采用75Ω E1接口连接本地75Ω设备，而远端光端机采用120Ω E1接口连接本地120Ω设备，中间是光纤链路，则这种组合可以正常使用，不需要为了让两台光端机“阻抗一致”而额外增加转换器。订货和配置时只需确认两端光端机属于可互通的配套设备，并让各自E1口匹配本地设备。
只有在同一段电气E1连接中出现75Ω与120Ω直接相接时，才应使用明确支持75Ω/120Ω转换的阻抗适配器或厂家认可方案。适配器不仅改变连接器形态，还完成阻抗匹配；不能把同轴芯线和屏蔽层简单接到双绞线针脚。转换点应标明方向、端口和编号，方便环回与维护。
05按告警和环回怎样定位故障

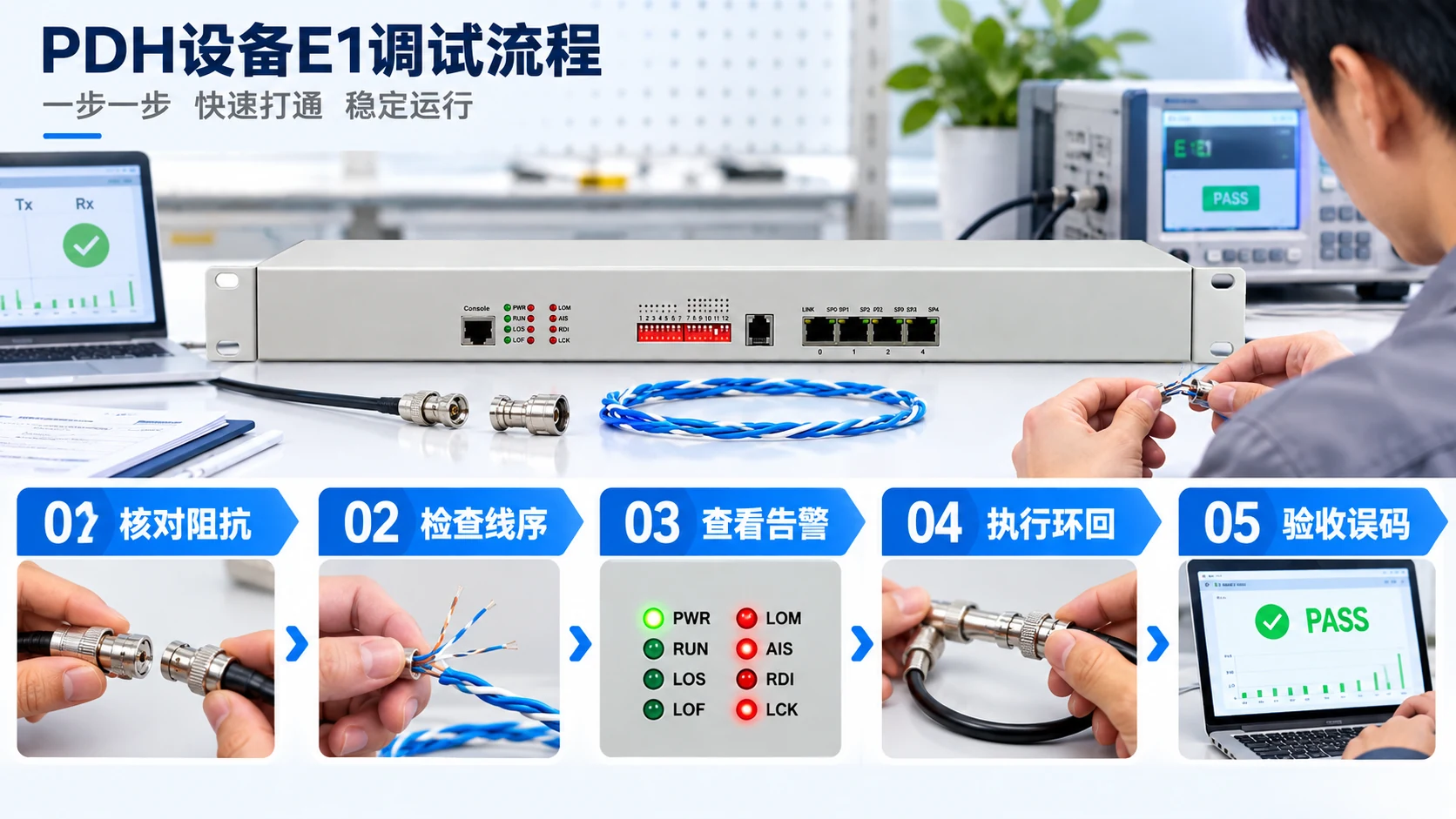

先检查两端供电、光口LOS和E1告警。若光路告警存在，先处理光纤、光功率或对端设备；光路正常而某一路E1异常，再检查该路接口、线序和业务源。调试时从本端设备内环回开始，再做远端设备环回，最后根据维护规程在配线架或业务设备侧环回，逐段缩小故障范围。
环回期间必须通知业务方并记录开始、结束和恢复状态，避免环回信号被误当作正常业务。飞畅产品资料提到远端E1接口环回能力，但具体可用方式和操作命令应以型号手册为准。若所有E1通道同时异常，优先检查公共光路、供电和主设备；只有个别通道异常，则重点查该路板卡、端口和线缆。
06怎样完成误码与交付验收
指示灯正常只能说明链路达到某种状态，不能证明长期无误码。使用经校验的E1测试仪，按项目约定时长做成帧或非成帧测试，记录LOS、AIS、帧失步和误码结果；再恢复真实业务，验证电话、数据或上层设备是否正常。测试参数、时钟方式和成帧格式必须与业务一致。
交付资料至少包含两端型号和配置、75Ω或120Ω制式、TX/RX线序、配线架端口、光纤路由、光功率、环回位置、误码记录及恢复确认。飞畅PDH/SDH光端机产品线可用于了解产品方向；涉及电话业务时还可参考电话光端机接线与开通排障。所有参数和功能最终以实际订货型号资料为准。
