电话光端机已接上光纤却不能打电话，最容易走弯路的做法是只看光口灯、反复更换跳纤。实际开通涉及局端模拟线路、FXO/FXS接口角色、用户侧馈电、电话线序、光路或E1承载、通道映射和电话机本身。下面依据飞畅电话类传输产品的现场开通反馈流程，按“角色—供电—接线—告警—拨号音—故障范围”逐层定位。图中设备均为飞畅官网产品实物，示意连接不代替具体型号手册。
01先画业务链路：FXO、FXS各在什么位置

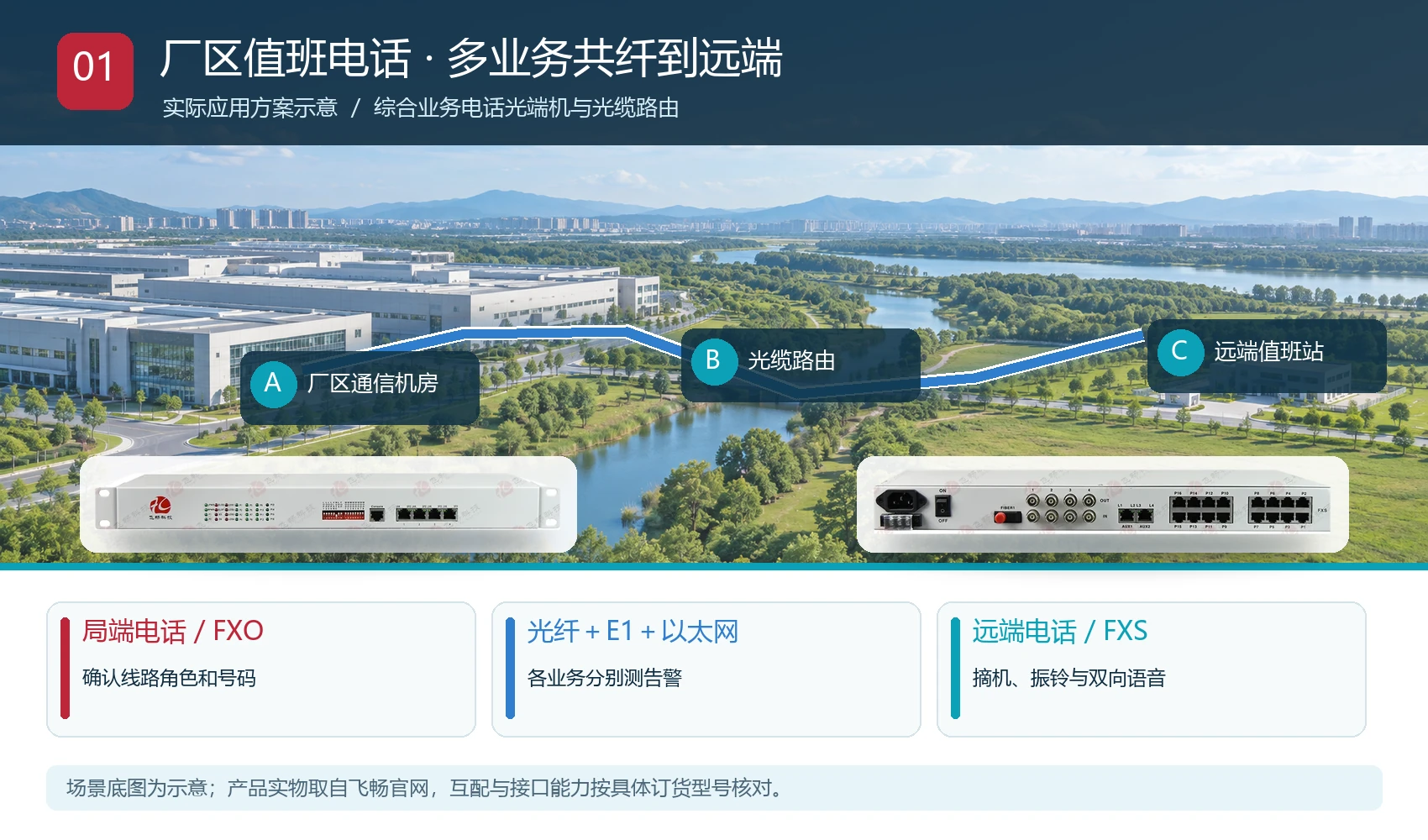

在常见的模拟电话延伸场景，局端交换机或运营商模拟线路提供电话业务，FXO接口面向这类局端线路；远端FXS接口向普通模拟话机提供用户线接口。可以把整条链路写成：局端电话线路→本端FXO电话光端机→光纤/传输网→对端FXS电话光端机→模拟电话机。FXO不是“光口”，FXS也不是以太网口；两者是电话业务侧的电气与信令角色。
先核对两端订货型号、板卡与面板标记，确认是否为成对的FXO/FXS配置、是否误把两台相同角色设备对接，以及通道编号是否一致。部分项目使用PBX用户口、热线电话或不同业务模式，角色应以实际方案和该型号接口定义为准。若一开始角色接反，后续测量光功率也无法让电话业务正常开通。

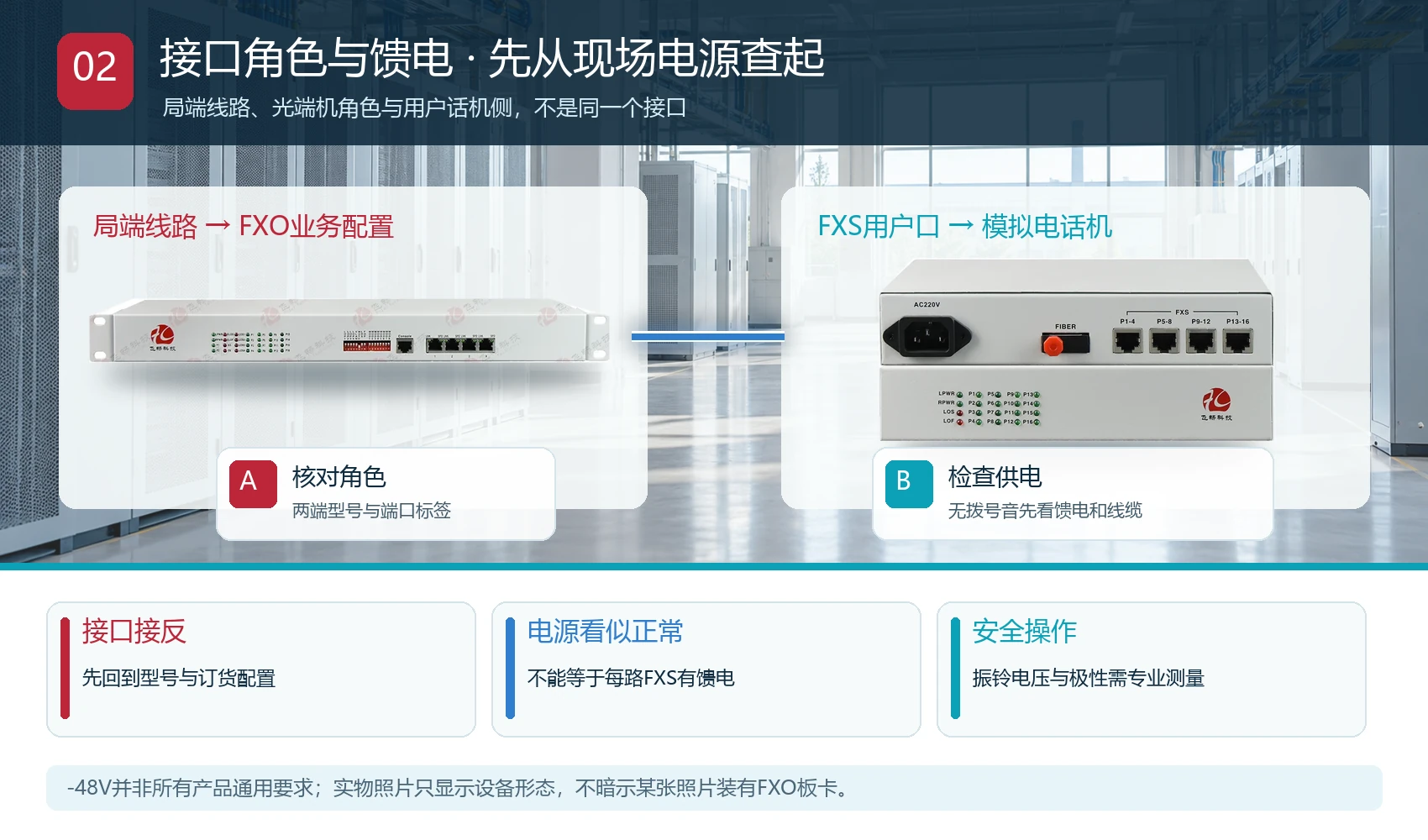

02第一关：用户话机没有拨号音，先查FXS侧供电
现场可在确认接线安全后，将已知正常的模拟电话机接入对应FXS用户口，摘机听是否有连续拨号音，再观察设备电源与相关业务指示。没有拨号音时，先排除话机与线缆，再核对FXS侧是否具备该型号所需的馈电条件。部分机框式电话设备存在独立的电话馈电或-48V供电配置；这不是所有电话光端机都要另接-48V的通用结论。
不同飞畅产品有外置或内置电源、桌面式或机架式等形态，具体设备及线路馈电仍需看铭牌、订货配置、端子定义和说明书。不要把截图中的-48V提示直接套用于任何产品；也不能仅凭交流电源灯亮，就断定每一路FXS电话口已经正常供电。电源接入、极性测量和带电拆线应由具备资质的人员操作。

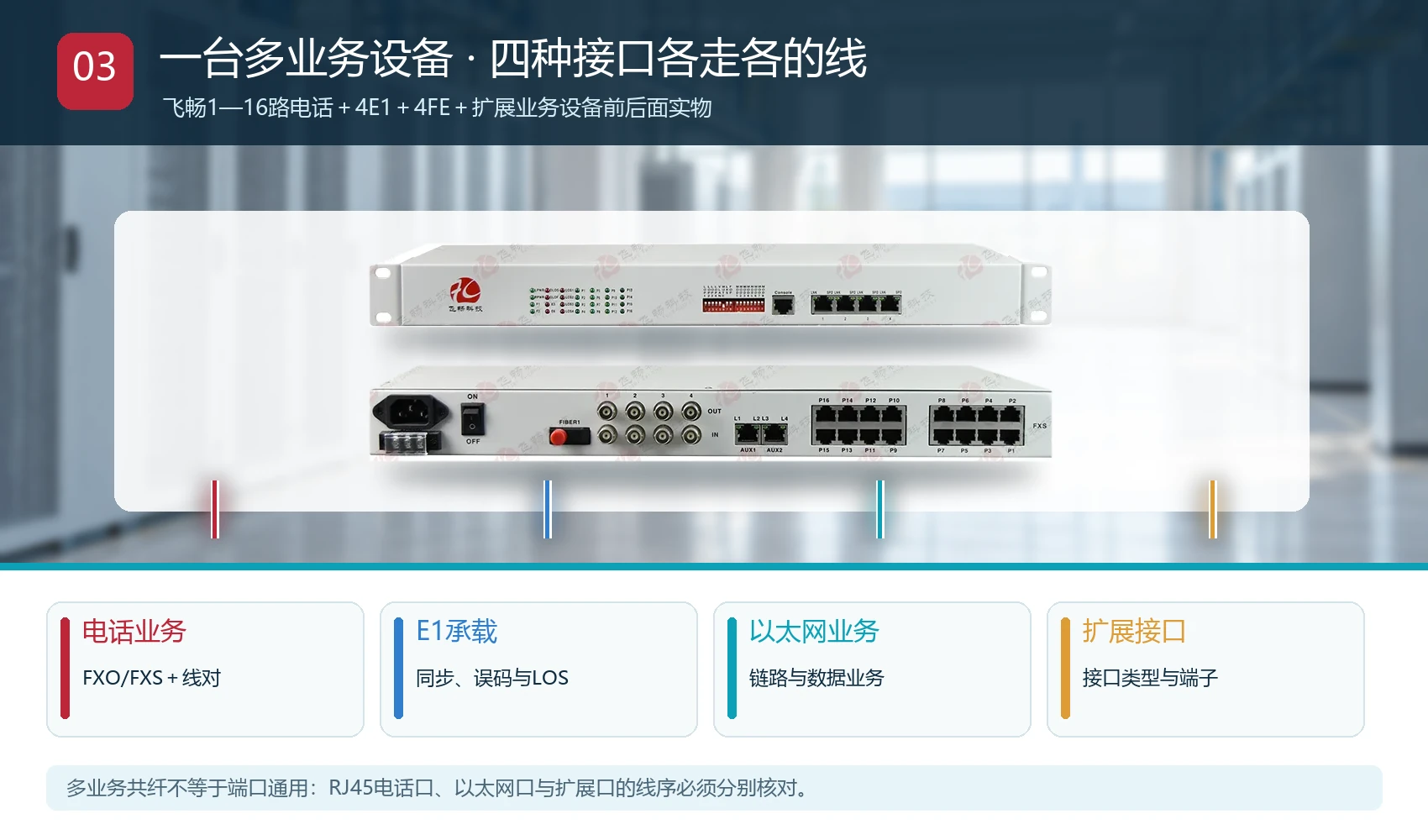

03第二关：RJ11/RJ45像网口，不代表线序相同
电话业务的物理接口可能采用RJ11、RJ45、DB37或集中接线端子。插头外形相似不等于信号相同：RJ45形式的电话口仍承载电话线，不是普通以太网口，不能拿网络交换机端口或网线定义直接替代。先拿具体型号的端口针脚图，再核对局端跳线、远端配线架、通道标签与端口映射。
用户提供的流程图举例说明，某些配置中单路电话可能使用RJ45的4、5脚，四路电话可能以1—2、3—4、5—6、7—8成对分配；这些只是该示例的接线提示，不能作为飞畅全系列的通用针脚定义。遇到RJ11转RJ45、机框后背板转接或PBX配线，必须先查本机手册及现场跳线表，逐对测通断、避免交叉与误插。

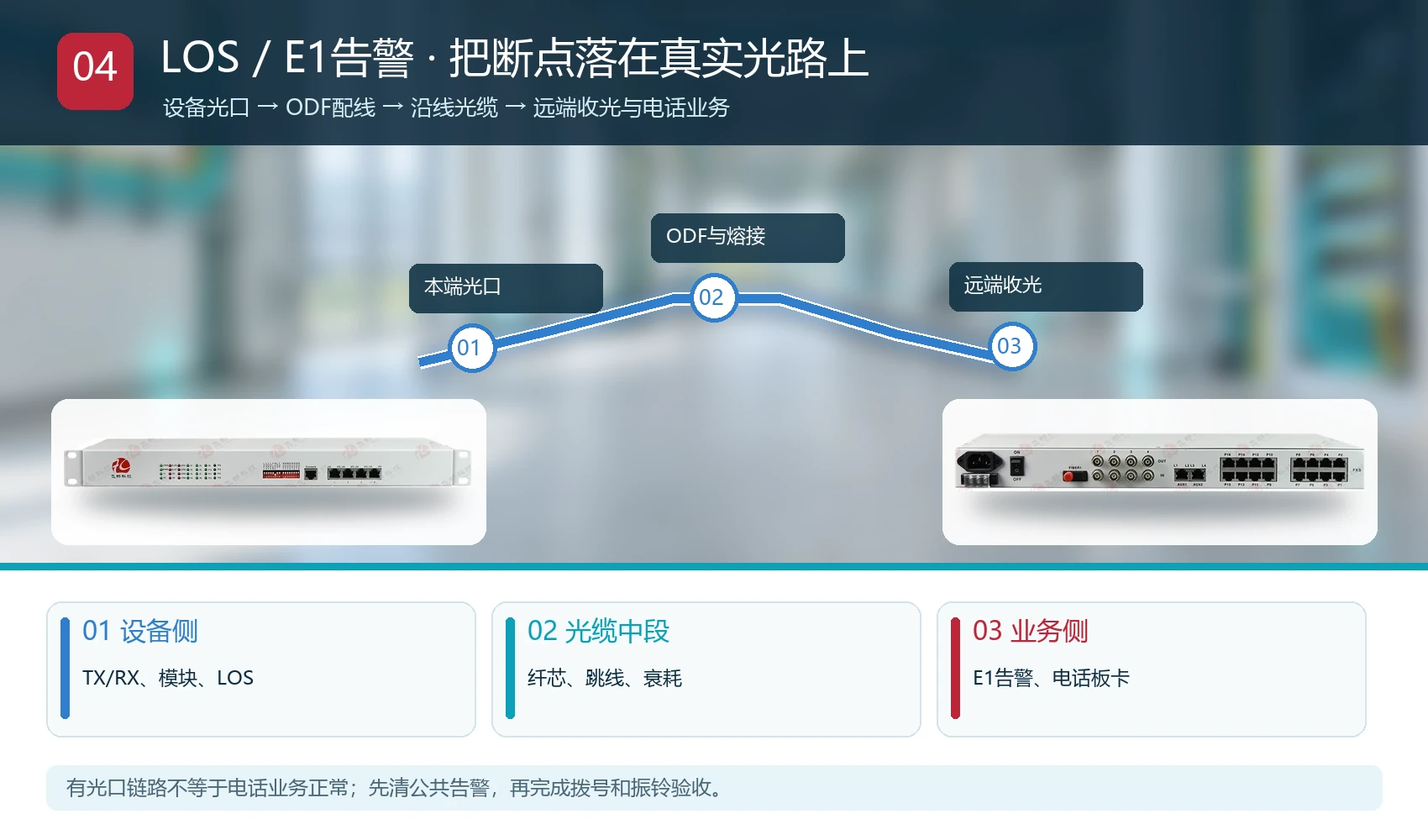

04第三关：LOS或E1告警，先把承载链路修通
若用户侧供电与线缆都正常，就查看两端光端机的LOS、光口收发状态及其他告警。LOS通常提示接收信号丢失，但具体指示灯含义随产品而异。双纤链路核对TX/RX、纤芯号、端面清洁、跳线和熔接损耗；单纤链路核对A/B端、波长与匹配设备。有条件时记录两端收光功率，按型号光预算核算余量，不仅凭“灯亮”判断电话业务已恢复。
承载为E1/PCM的方案还要检查E1线缆、阻抗、接口模式、对端同步与业务告警。光口无LOS不代表E1无误码，更不代表电话振铃和语音均通过。应区分设备公共传输告警、单块业务板卡告警和单路电话端口异常，先解决上一层公共故障，再追查末端电话。相关光路检查可参阅光链路预算方法。

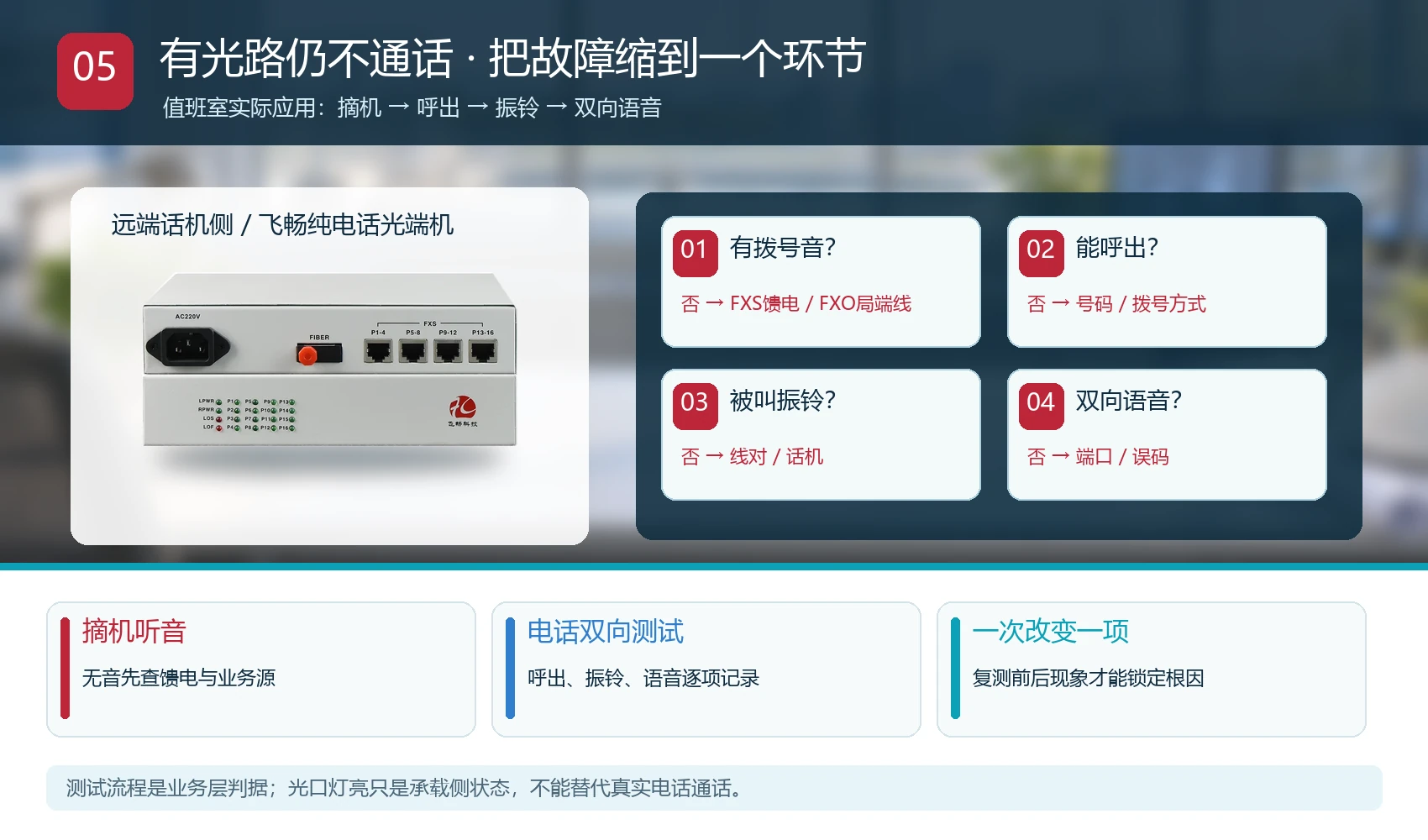

05第四关：有光路却仍不能通话，检查拨号音与局端跳线
在LOS和供电均正常的前提下，分别从远端FXS话机摘机，记录有无拨号音、是否能拨号、被叫能否振铃；再从局端反向呼叫，确认双向语音和挂机释放。如果完全没有拨号音，应回到FXO端检查模拟线路是否真有局端业务、配线架是否打到正确线对、跳线是否松脱，以及对应FXO通道是否与远端一致。
有拨号音但不能拨号，不应继续只换光纤：还需核对拨号方式、号码权限、交换机配置与话机兼容性。有振铃但单向语音，则按“局端线路—FXO口—光路/E1—FXS口—电话线—话机”逐段定位，可在批准的维护窗口内做通道互换或替换测试。每次只更改一个变量，并记录更改前后的现象，避免把偶发恢复误当作根因。

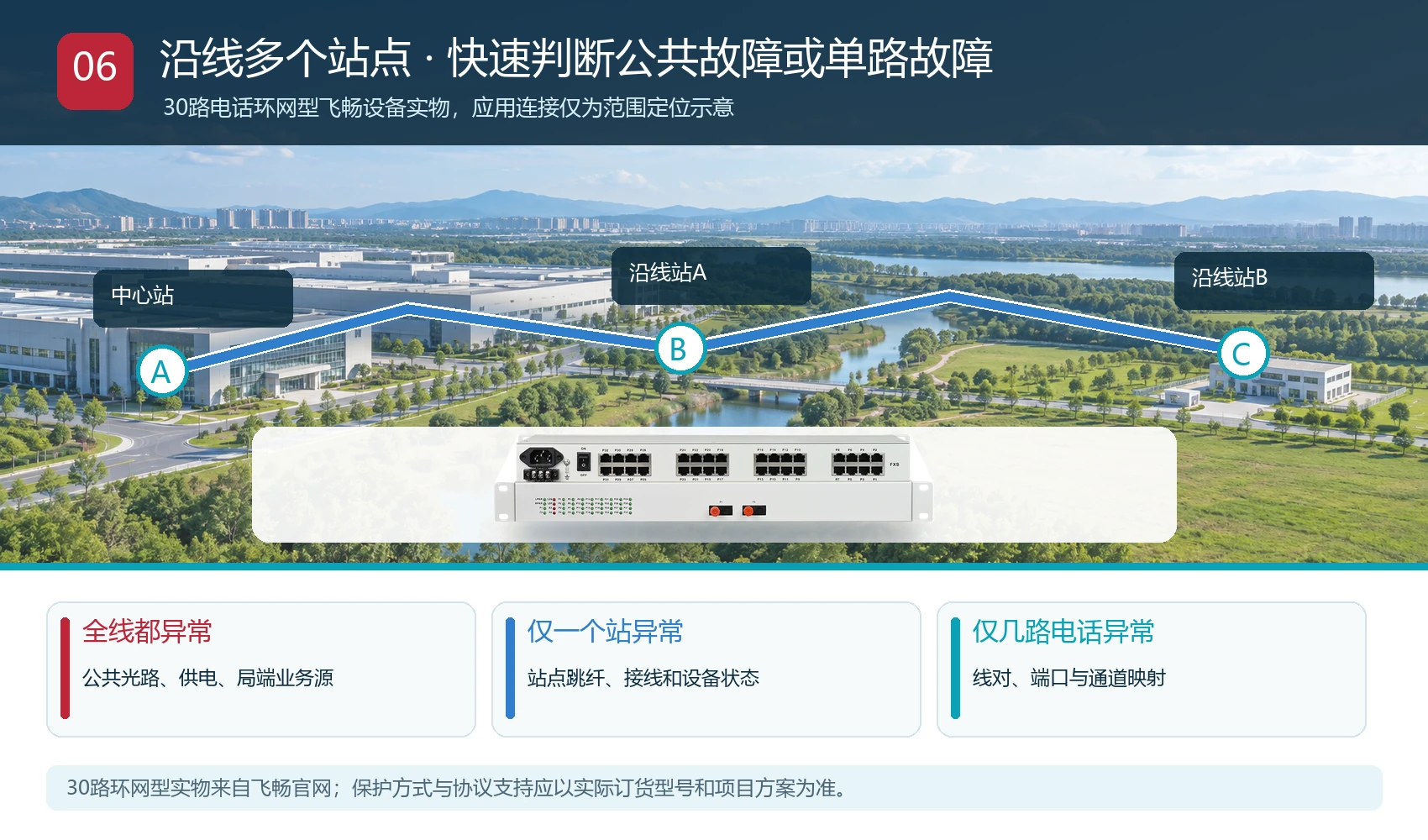

06第五关：全部通道故障还是只有几路故障
多路电话产品应先做故障范围分类。若所有电话都不能用，优先查公共电源、主控板、光口/E1链路、对端设备和上游局端业务源；一上来拆某一路电话线通常收效不大。若仅少数通道异常，公共链路大概率仍在工作，应检查对应的跳线、通道映射、FXO/FXS板卡及该端口电气状态，再以已知正常通道交叉验证。
飞畅官网同时有纯电话、综合业务和环网型电话光端机，设备形态与接口布局并不相同，因此不能从一张产品图推断现场端口定义。还有一种现象是“只有几路电话可以通”：除了单路接口与端口，仍要确认交换机用户线数量、局端号码开通情况，以及所有通道是否按预期逐一对应。
07一张表把现象、下一步与验收记录对应起来
排障过程中最好建立端到端记录，而不是口头说“电话不通”。对每一路填写本端与远端端口、FXO/FXS板卡位置、配线架线对、光纤芯号、电源配置、告警状态、拨号音、振铃、双向语音以及最终处理动作。多路设备不能只用第一路通话成功来替代整机验收。
| 现场现象 | 优先检查 | 要留下的证据 |
|---|---|---|
| 全部电话均无拨号音 | 公共电源、FXS馈电、两端角色、业务源 | 电源/告警、已知好话机及上游线路 |
| 光口或E1显示LOS | 收光、跳纤/纤芯、E1线与对端 | 两端告警、收光功率、光路与E1记录 |
| 只有一路或几路不通 | 跳线、板卡端口、通道映射 | 好坏通道对照，逐路替换 |
| 有拨号音但不振铃 | 拨号方式、局端路由、被叫通道 | 双向呼叫、振铃及号码记录 |
08飞畅产品选型和交付：把业务条件写清楚
选型时先给出局端接口类型、电话路数、话机分布、是否叠加以太网/E1、光纤是单纤还是双纤、纤芯长度与损耗、供电方式、机架空间及维护方式。飞畅1—16路电话＋4E1＋4FE＋扩展接口多业务光端机可作为电话与多业务共纤项目的选型参考；小路数值班电话可看桌面型1—16路纯电话光端机，多站点可看30路电话环网光端机。图中组合只是应用与排障示意，不代表不同产品可以未经型号核对直接互配。
交付时应保存订货型号和板卡清单、两端端口映射、电话线序、光纤芯号、收光功率、供电实测、全路通话测试和异常恢复记录。日后有人反馈“设备不能用”，按本文顺序先辨别角色、供电与告警，再看拨号音和故障范围；这样比盲目更换整机更快，也更利于复盘。
09常见问题
FXO和FXS能接反吗？
常见模拟电话延伸场景不能随意接反：FXO面向局端模拟线路，FXS面向普通电话机。实际角色和配对方式以所购型号及业务方案为准。
电话光端机没有拨号音一定是光纤坏了吗？
不一定。先查FXS侧供电与馈电、话机和线缆、FXO局端跳线、两端通道映射，再结合LOS和光功率判断光路。
机框电话光端机都需要外接-48V吗？
不一定。不同机框和订货配置可有不同电源方案；是否存在独立线路馈电、端子位置和极性必须查具体产品铭牌与说明书。
