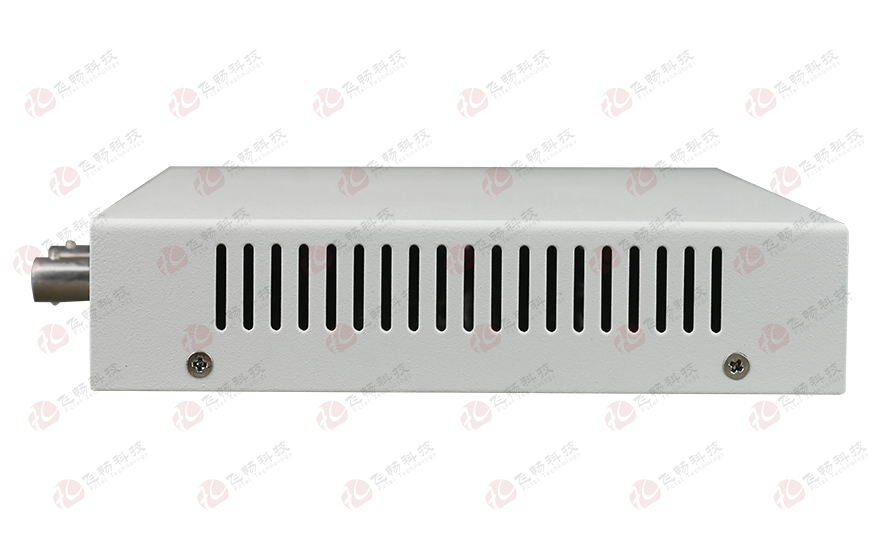

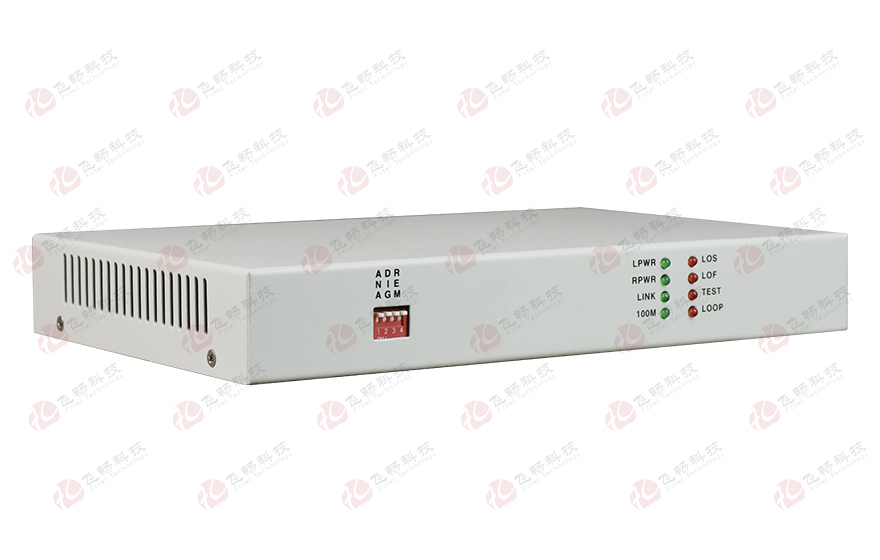

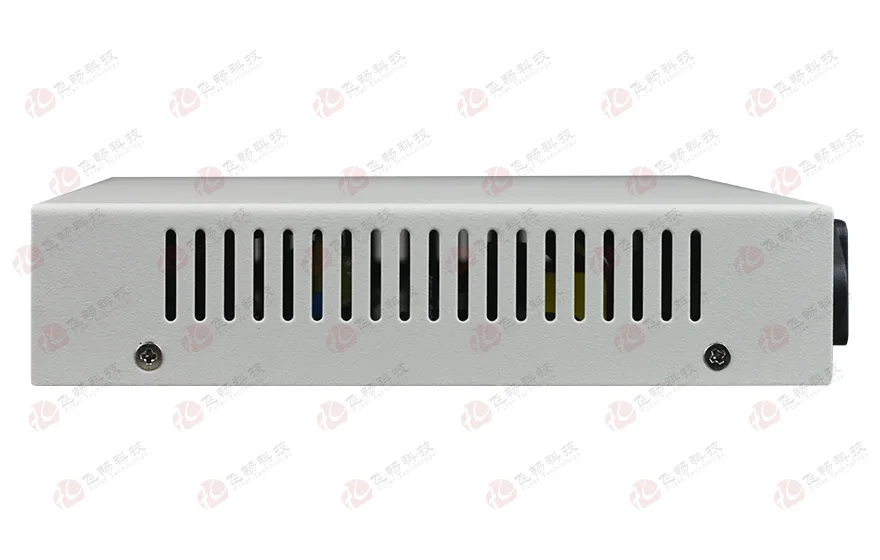

成帧E1-ETH协议转换器

型号：FCC-E1fF1次留言

描述：1路成帧E1转1路百兆以太网协议转换器N*64k速率设置带E1 环回检测功能。

产品描述
      本协议转换器(接口转换器)提供1个非成帧2048K E1接口和1个以太网接口，能够实现10/100base-T以太网数据在非成帧E1通道上的传输，是一种高性能、自学习式以太网桥。该设备作为以太网的延伸设备，利用现有网络（PDH/SDH/微波等）所提供的E1通道，以较低的成本实现两端以太网互联。设备内置环路测试功能，为工程开通和日常维护提供便利。
       可以提供桌面式/19 英寸  1U 机架式/4U 机框插卡式   三种产品样式，支持SNMP网管。
功能特点
◆ 设备支持非成帧模式(2048K)设置，应用灵活，并且能管理到远端设备的状态 网管数据不占用用户业务时隙；
◆ 可以检测到E1有没有环回，并通过指示灯指示出来 并在环回时不往以太网口发送源MAC地址与目的MAC地址相同的包，防止交换机死机；
◆ 可以区分当E1信号丢失时是远端设备掉电还是中间传输E1断线；
◆ 有E1故障转移功能，可以设置E1线路故障时不往以太网接口发LINK信号；
◆  以太网支持超长包，最大包长度支持到2036字节；
◆  内置动态以太网MAC地址列表(4096个)，具有本地数据帧过滤功能；
◆ 以太网接口10M/100M，全/半双工完全自适应支持VLAN协议，以太网口支持AUTO-MDIX(交叉线和直连线自适应)；
◆ 内部有以太网数据监控自动复位功能，不会死机；
◆ 提供2种时钟方式：E1主时钟，E1线路从时钟；
◆ 可以在本端强制让对端设备的速率跟随本端（非成帧时无效）；
◆ 提供3种环回功能：E1本端自环(ANA)以太网本端自环(DIG)，命令对端以太网自环(REM)；
◆ 同时支持自适应的120Ω/平衡和75Ω/不平衡两种阻抗，不用再作设置；
◆ 机架式设备网管接口采用SNMP；
◆ 实现本端设备与对端设备的电压与温度的监视，并可设置温度告警的阀值；
◆ 可以组成以太网E1网桥(A)－－-E1光纤Modem(B)－－-以太网光纤Modem(C)的拓扑结构；
◆ 可以组成以太网E1网桥(A)－－-光以太网E1网桥(B)－－-以太网光纤收发器(C)的拓扑结构，能在A端管理到B点与C点。
技术参数
◆ 10/100M以太网接口
   协    议：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自适应，全/半双工完全自适应
   MAC地址表：可以学习4096个MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通线自适应）
◆ E1 接口
   设备接口：设备接口符合G.703建议
   速   率： 2048Kb/s±50ppm
   码   型： HDB3
   阻   抗： 非平衡式75Ω/平衡式120Ω
   非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
   抖动特性： 满足G.742、G.823建议
   输入口允许衰减：0～6dBm
◆ 电气和机械特性
   系统电源：  AC180V ~ 260V；DC –48V；DC +24V
   功耗：         ≤10W
   外观结构:    216（宽）X140（深）X31（高）mm迷你型
◆ 环境指标
   工作温度：-10℃~+60℃(商业级)/-40℃—+85℃(工业级)
   储存温度：-40℃—+85℃
   工作湿度：0%—95%（无凝结）
   MTBF：    ＞100000小时
应用方案

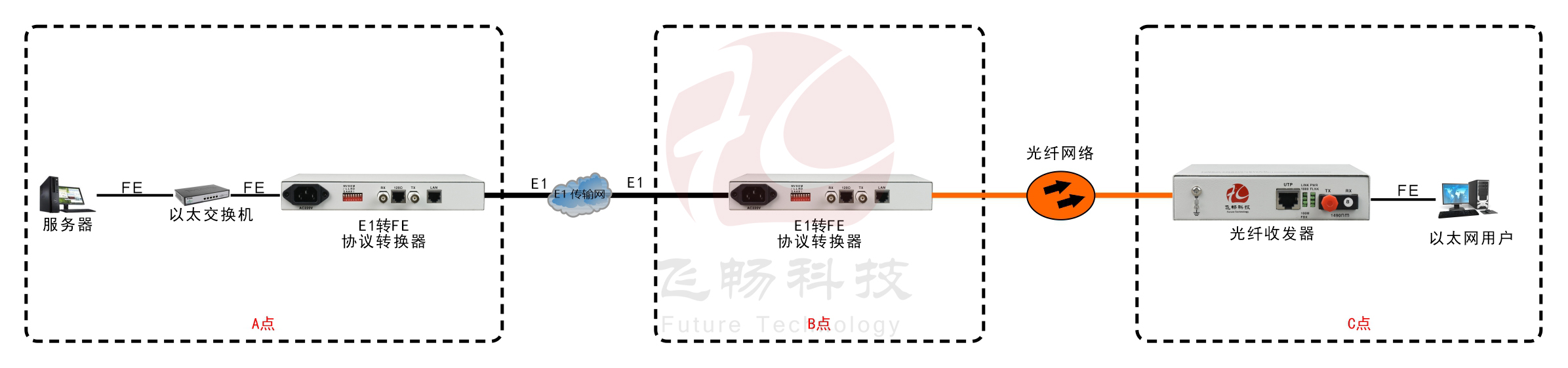

成帧E1-ETH协议转换器

方案说明
       A点的一台或多台PC机的网卡连接到以太网交换机的以太网接口，通过以太网交换机的UPLink接口与FE1-10/100base-T协议转换器的10/100base-T接口的连接，通过E1的传输与B点的E1传以太网光口(100baseT-FX)转换器转成光纤后传到C点的光纤收发器，与以太网交换机及用户PC机等设备实现3点之间的以太网数据通信功能。 设备可设为成帧模式，E1传输线路带宽为64k~2.048M；此方案可以从A点网管到B点与C点。
