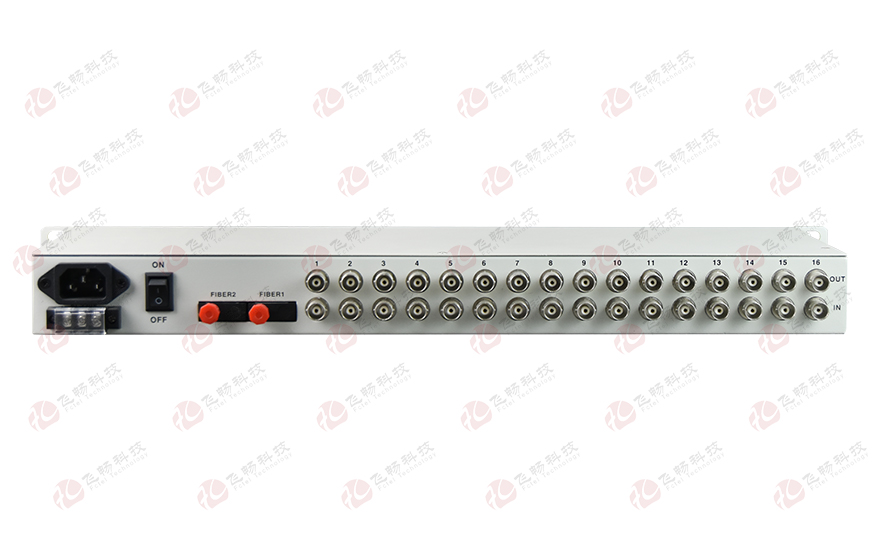

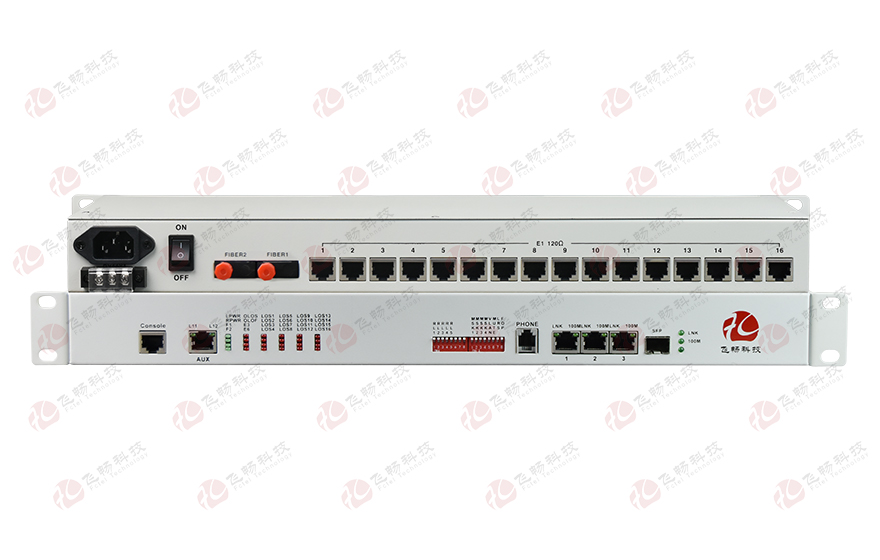

16E1-3FE+1*100base-FX 协议转换器

型号：FCCM-E16F3次留言

描述：本设备支持1至16路E1信道的灵活配置，能自动检测E1的数量并选择可用的E1，并且允许E1电路之间存在一定的传输时延差。

产品描述
       16E1/以太网接口转换器采用反向复用技术，将多条E1电路捆绑起来用于传输3*100base-TX +1*100base-FX以太网数据，实现了1-16路E1通道至以太网接口之间的相互转换，实现E1信道与以太网的互连。以太网封装采用GFP封装，支持LCAS和LAPS协议。
       本设备支持1至16路E1信道的灵活配置，能自动检测E1的数量并选择可用的E1，并且允许E1电路之间存在一定的传输时延差。单路线路速率是1984Kbit/s，4路带宽可达7936Kbit/s，8路带宽可达15872Kbit/s，16路带宽可达31744Kbit/s。
       具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。还具备网管模块，支持单机独立SNMP网管。
功能特点
◆  实现以太网数据在1~16条E1电路中的透明传输；
◆  3个100base-TX+１个100base-FX的以太网数据在16个E1个传输；
◆  电以太网接口10M/100M，全/半双工完全自适应支持VLAN协议；
◆  每路以太网口支持支持AUTO-MDIX(交叉线和直连线自适应)；
◆  以太网接口也可选配为光口，实现光以太数据通过E1远传输互连；
◆  16路E1线路中，任意两路之间的最大延时差可达220ms；当延时差超过220ms时，将会产生延时差超限告警，同时业务中断；
◆  内置动态以太网MAC地址列表(4096个)，具有本地数据帧过滤功能；
◆  E1接口符合ITU-T G.703、G.704和G.823，不支持信令时隙的使用；
◆  可选本地定时和跟踪E1 线路定时模式，E1线路定时源可以根据信号质量自动切换。如系统的E1 线路定时源为第一路E1，当第一路E1 出现故障（严重告警LOS/AIS/LOF/CRC4 或信号发生环回）且第二路E1 工作正常，系统将自动切换到跟踪第二路E1；故障消除后，系统又自动恢复为跟踪第一路E1；
◆  符合ITU-T 标准协议，GFP-F 封装建议G.7041，VCAT 虚级联和LCAS链路容量调整方法建议G.7042，Ethernet 到nxE1 映射建议G.7043，Ethernet 至单E1 映射建议G.8040；
◆  传输带宽增大时，不会损伤以太网数据；传输带宽人为减小时，也可通过网管实现不损伤以太网数据；
◆  两端的E1 支路可以不按序号对应连接；
◆  当某个E1 支路单方向出现故障时，另一方向仍可工作；
◆  E1 信号环回自动检测及切断功能：当检测到某路E1 信号发生环回时，系统将此路E1 切断；环回解除后，此路E1自动恢复使用；
◆  完备的告警指示，可选择显示本端/远端告警；
◆  支持远端/本端E1 的线路侧环回功能，方便对E1 线路进行测试；
◆  支持本地系统对远端系统的复位；
◆  提供命令远端接口环回功能，便于线路维护；
◆  提供Console管理接口，便于安装开通；
◆  配置网管模块，支持独立SNMP网管；
◆  具备在本端查看显示远端设备工作状态功能；
◆  多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源备份模式；

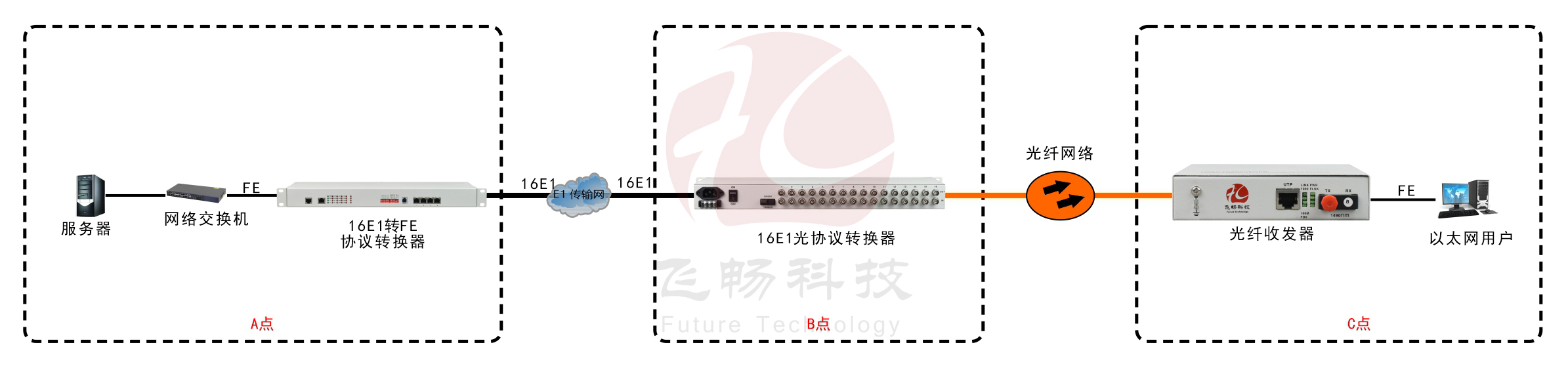

◆  可以组成以太网16E1网桥(A)－－-光以太网16E1网桥(B)－－-以太网光纤收发器(C)的拓扑结构，能在A端管理到B点与C点。
技术参数
◆ 光纤部分
   光口：
   光纤：单纤双纤
   光纤接口：FC/SC/ST/LC(SFP)
   波长：850nm/1310nm 多模；1310nm/1550nm 单模
   无中继传输距离：20~20Km
   典型发射功率:
   单模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受灵敏度范围：-28dBm~- 40dBm
◆ USB2.0 接口
   标准: USB2.0
   高速:High-speed（25Mbps～480Mbps）
   全速:Full-speed（500Kbps～12Mbps）
   低速:Low-speed（10Kbps～1.5Mbps）
   总电流: 最大2000mA电流
◆ 电气和机械特性
   系统电源：   AC180V ～260V
   功耗：          ≤5W
   外观结构:     140（宽）X110（深）X30（高）mm (电源内置)
◆ 环境指标
   工作温度：-10℃—+60℃(商业级)/-40℃—+85℃(工业级)
   储存温度：-40℃—+85℃
   工作湿度：0%—95%（无凝结）
   MTBF：    ＞100000小时
应用方案
16E1-3FE+1*100base-FX 协议转换器
