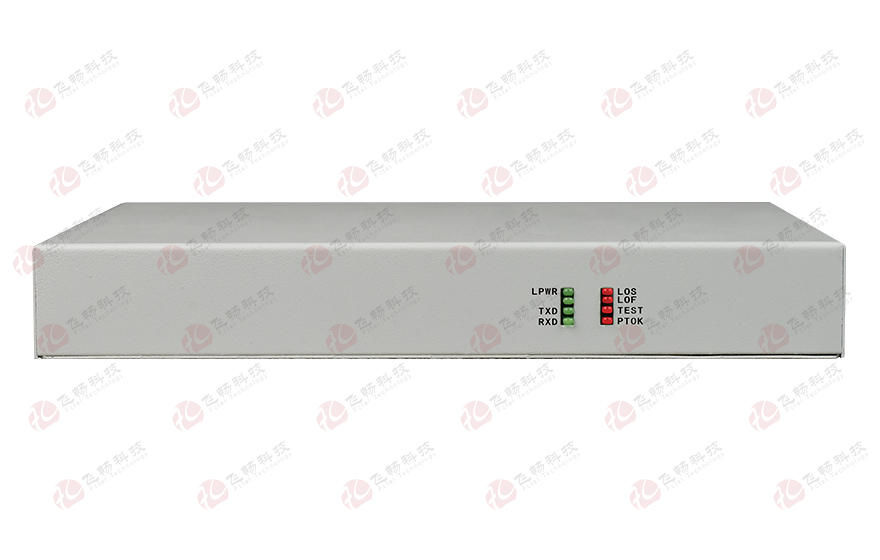

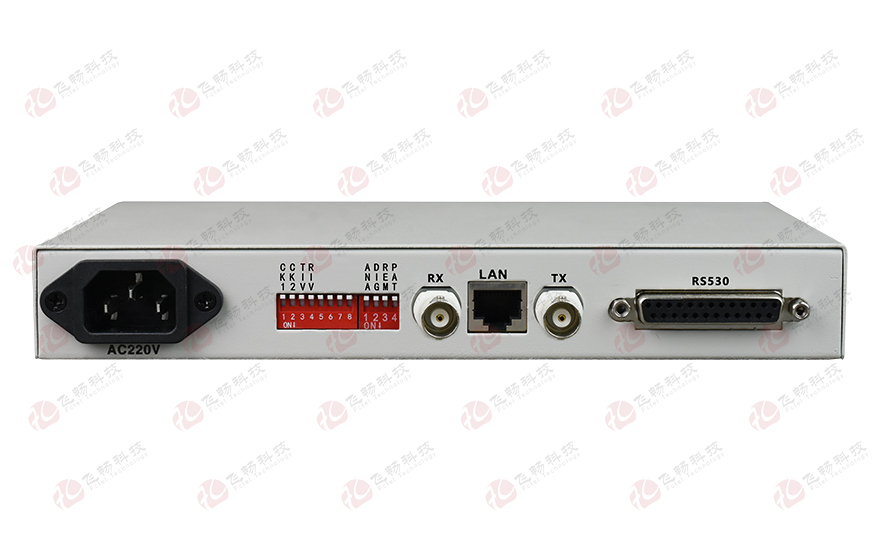

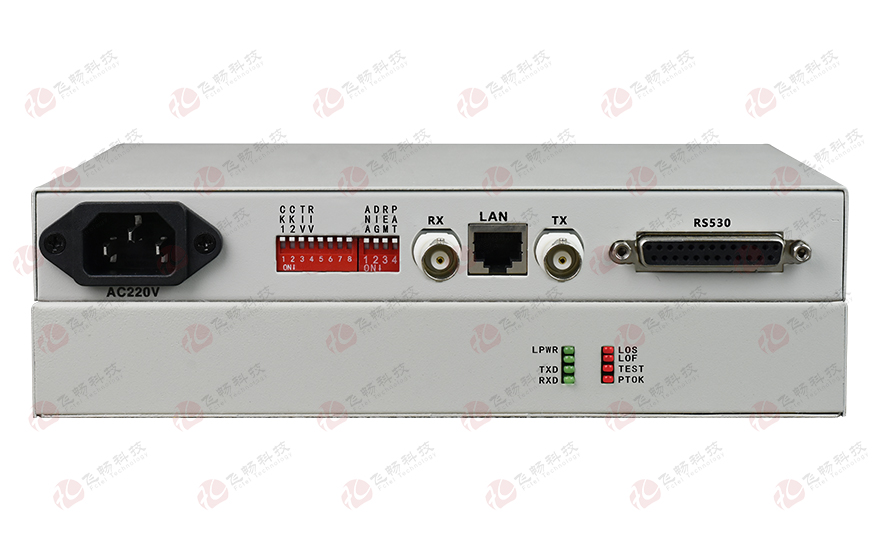

  • 飞畅科技-非成帧E1-RS530协议转换器
  • 飞畅科技-非成帧E1-RS530协议转换器
  • 飞畅科技-非成帧E1-RS530协议转换器

非成帧E1-RS530协议转换器

型号：FCC-E1R530次留言

描述：非成帧E1到RS530(EIA-530)之间的接口转换，设备提供1个成帧E1接口和1个V.35接口，能够实现成帧E1到V.35之间的接口转换、用户可利用数据通道速率为N*64Kbps(N=0-32)。

产品描述
       本系列设备提供1个成帧E1接口和1个V.35接口，能够实现成帧E1到V.35之间的接口转换、用户可利用数据通道速率为N*64Kbps(N=0-32)。设备内置环路测试功能，为工程开通和日常维护提供便利。
功能特点
◆ 基于自主知识产权的集成电路；
◆ 可以在本端强制让对端设备的速率跟随本端（成帧时有效）；
◆ 硬件实现31个时隙中任意几个时隙的选择（成帧时有效）；
◆ 同时支持自适应的120Ω/平衡和75Ω/不平衡两种阻抗，不用再作设置；
◆ 系统经过严格的测试和实用验证，完全符合ITU-T V.35、G.703、G.704等建议；
◆ 提供3种环回功能：E1本端自环（ANA），V.35自环（DIG），令对端V.35自环（REM）；
◆ 有伪随机码测试功能，便于线路开通即可以当一个的2M误码仪来用；
◆ V.35接口支持热插拔；支持和DTE或DCE设备互连；
◆ V.35工作时钟可支持内时钟、外时钟、线路时钟；
◆ 可选AC 220V，DC -48V、DC +24V，直流电源无正负极之分。
技术参数
◆ E1 接口
   设备接口：设备接口符合G.703建议
   速   率： 2048Kb/s±50ppm
   码   型： HDB3
   阻   抗： 非平衡式75Ω/平衡式120Ω
   非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
   抖动特性： 满足G.742、G.823建议
   输入口允许衰减：0～6dBm
◆ RS530接口
   速 率：2048Kbps
   接口特性：满足EIA-530标准
   连 接 器：DB25孔座
   连接方式：DCE
   时钟方式：G.703恢复时钟、内时钟、RS530外时钟
◆ 电气和机械特性
   系统电源：  AC180V ~ 260V；DC –48V；DC +24V
   功耗：         ≤10W
   外观结构:    216（宽）X140（深）X31（高）mm迷你型
◆ 环境指标
   工作温度：-10℃~+60℃(商业级)/-40℃—+85℃(工业级)
   储存温度：-40℃—+85℃
   工作湿度：0%—95%（无凝结）
   MTBF：    ＞100000小时
应用方案

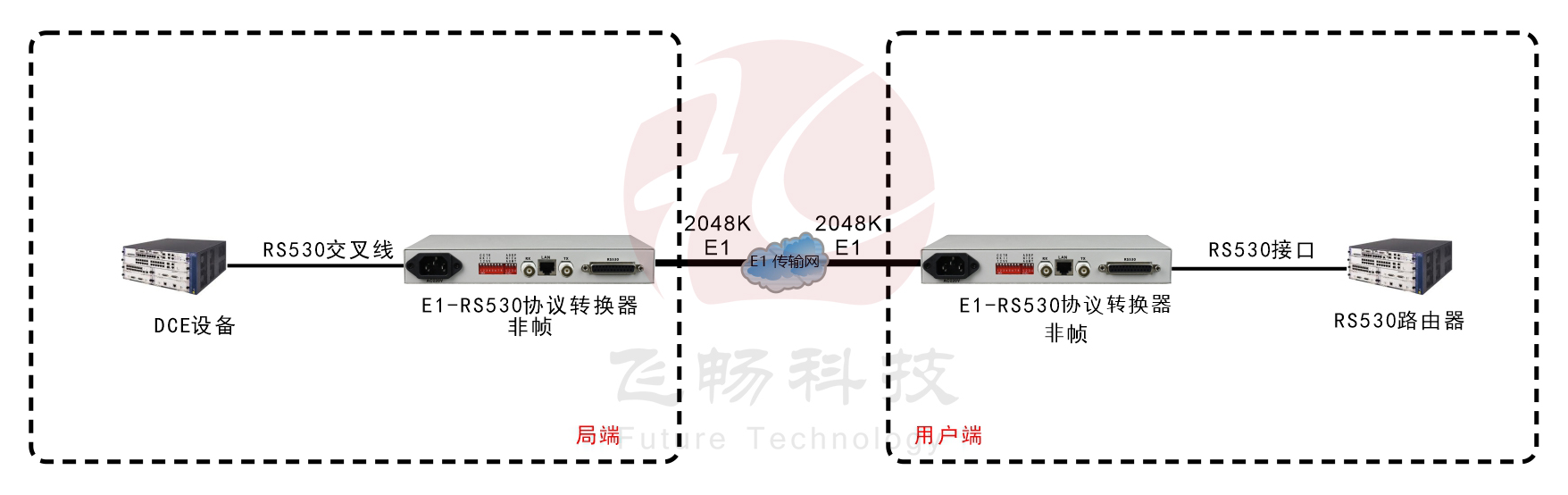

应用方案图例一

非成帧E1-RS530协议转换器

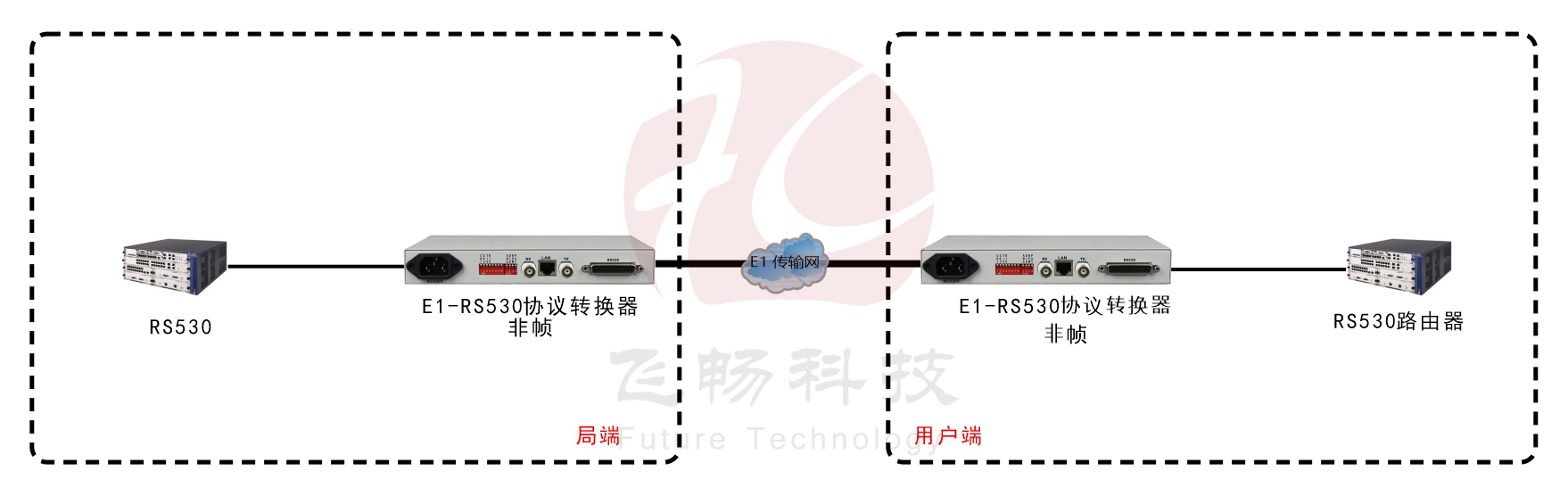

应用方案图例二

非成帧E1-RS530协议转换器

产品尺寸
