同向64K-RS232/422/485协议转换器

型号：FCC-E1tD1/R1/Q1次留言

描述：同向G.703(Co-Directional G.703)转成RS232/422/485转换器，串口接口速率0-14.4K。

产品描述
       同向G.703(Co-Directional G.703)接口将64Kbps周期分成为4个单位间隔它以0101表示〝0〞1100表示〝1〞通过交替变换相邻码组的极性把二进制信号转换成三电平信号并通过在每第8组破坏码组的极性交替从而来传送8KHz的定时信号。通过以上编码处理 G.703同向64K bps信号就能实现把64KHz和8KHz的定时信号和64Kbit/s的数据信号在同一个传输方向上用一对平衡线传输。
       64k-RS422/485 接口转换器提供ITU-T同向64K G.703标准E1接口与标准RS232/422/485接口之间的物理层转换。为网络中不同接口设备之间的通信提供安全、无缝的连接。适用于传输设备的E1通道部分时隙可供利用，而需要传输数据的设备又只有RS232/422/485出口的场合。
功能特点
◆ 基于自主知识产权的集成电路；
◆ 提供2种时钟方式即G.703主时钟，G.703线路时钟；
◆ RS232/485/422通道可以传输异步从0-9600波特率自适应的串口数据；
◆ 提供2种环回功能，即G.703本端自环、RS232/422/485本端自环.
◆ 有伪随机码测试功能为设备的安装调试带来很大便利 ；
◆ 同向64K G.703支持120Ω平衡阻抗 ；
◆ 可选AC 220V，DC -48V、DC +24V，直流电源无正负极之分。
技术参数
◆ Co-Directional G.703接口
   设备接口均符合ITU-T G.703建议
   速   率：  64Kbps±50ppm
   阻   抗：   平衡式 120W
   抖动特性：  满足G.742、G.823建议
   最大传输距离：up to 500m(接口内带均衡)
◆ 串行数据接口
   数据接口：RS-232/RS-485/RS-422
   数据标准：EIA RS232 RS485 RS422
   速率：     110bps-115.200Kbps
   物理接口： RJ45
◆ 电气和机械特性
   系统电源：  AC180V ~ 260V；DC –48V；DC +24V
   功耗：         ≤10W
   外观结构:    216（宽）X140（深）X31（高）mm迷你型
◆ 环境指标
   工作温度：-10℃~+60℃(商业级)/-40℃—+85℃(工业级)
   储存温度：-40℃—+85℃
   工作湿度：0%—95%（无凝结）
   MTBF：    ＞100000小时

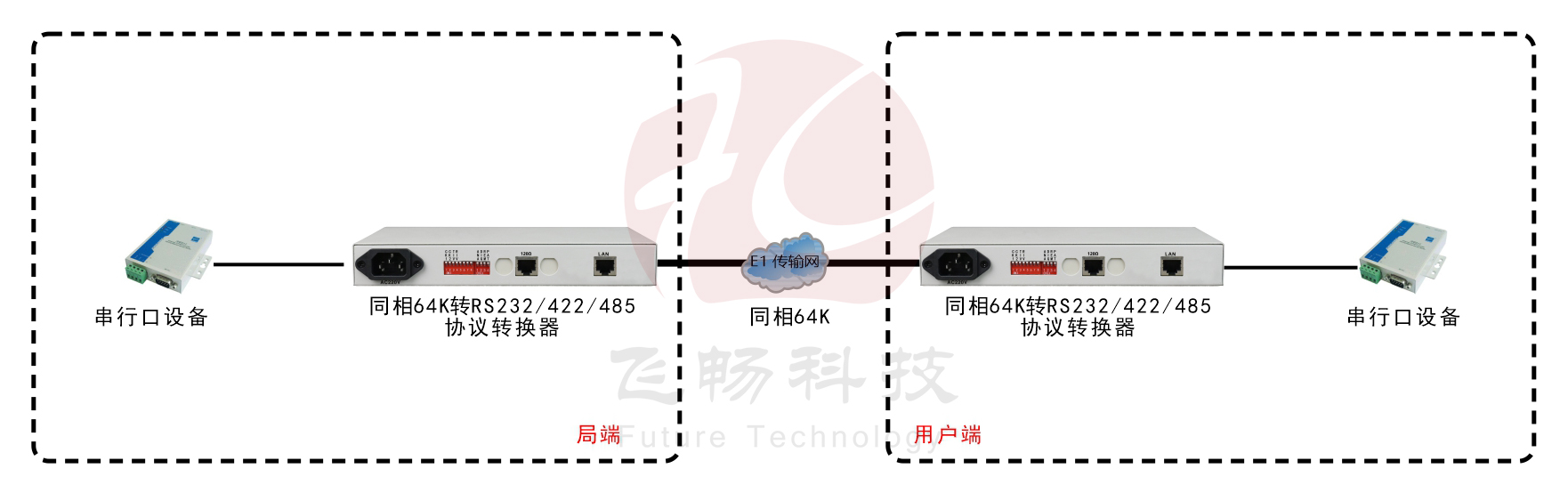

应用方案
同向64K-RS232/422/485协议转换器
