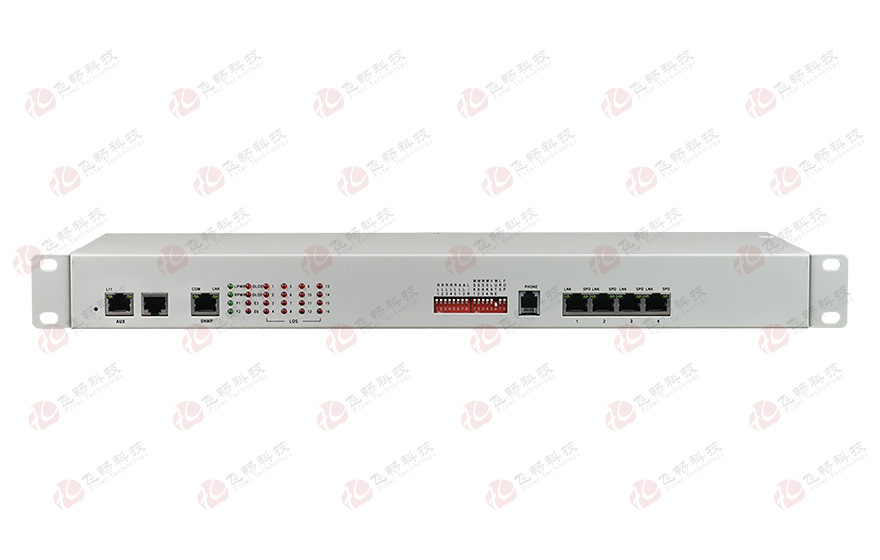

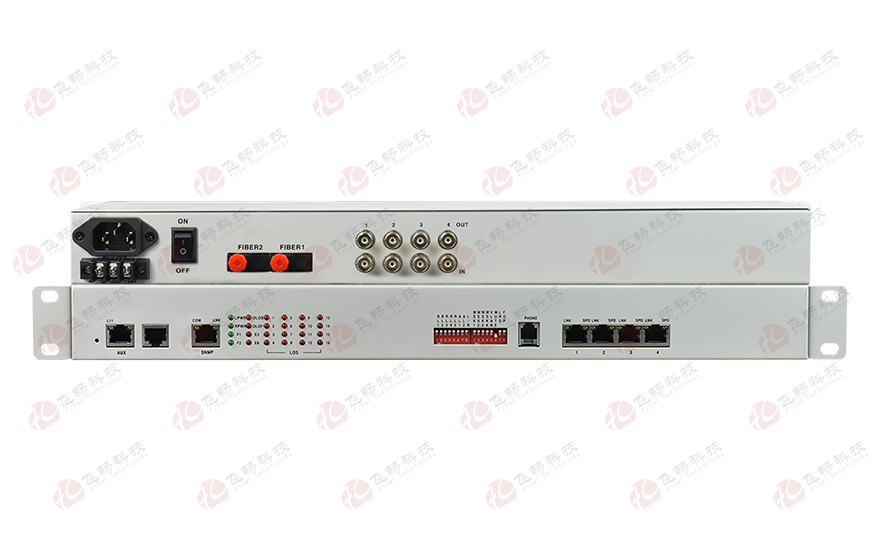

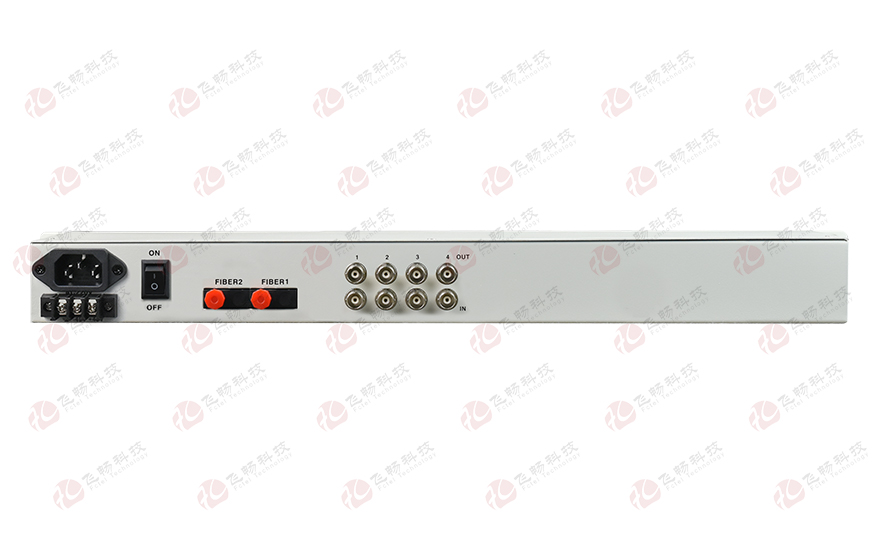

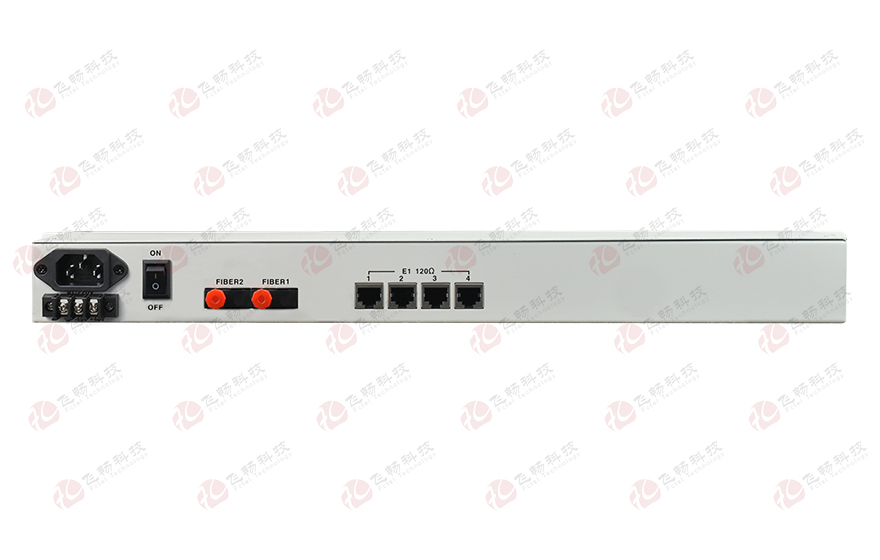

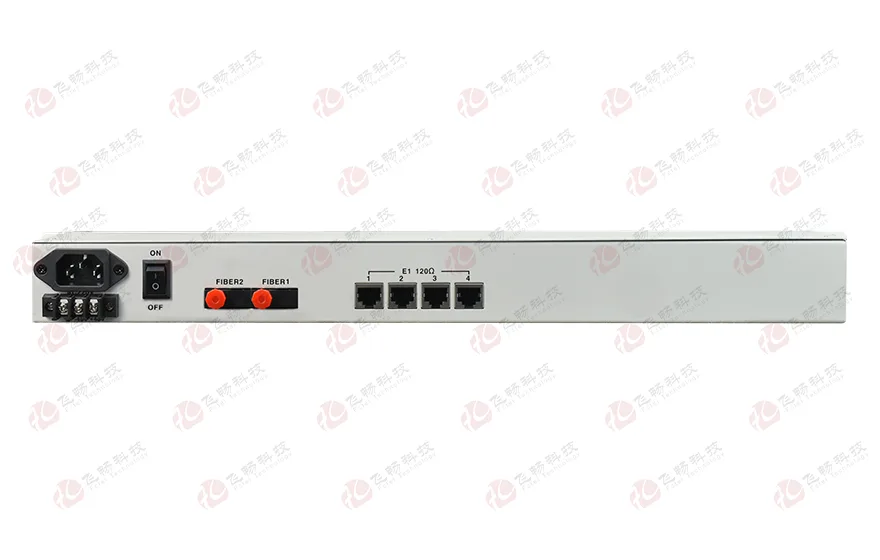

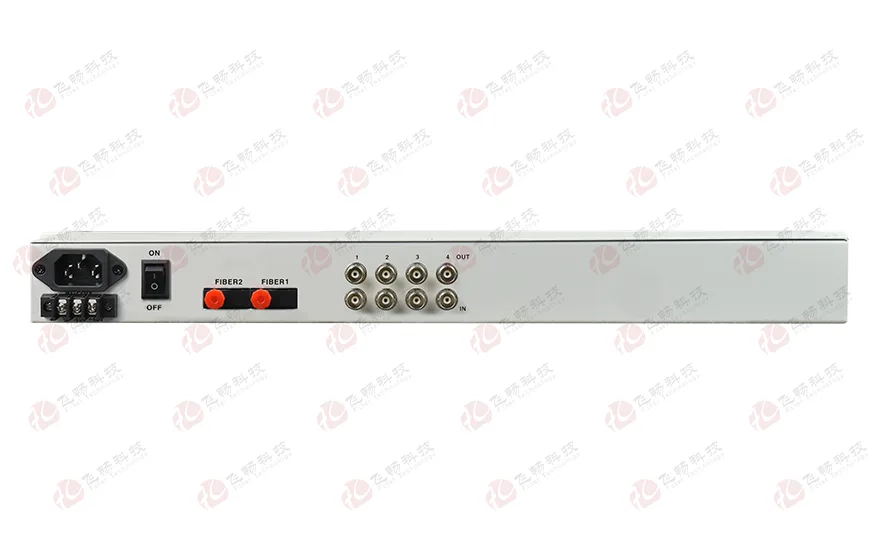

4E1+4xFE(物理隔离)1+1光备份 PDH光端机

型号：FC2P-E4F4p次留言分享

描述：本系列设备是本公司研制的PDH光纤传输专用超大规模集成电路的基础上开发的点对点光传输设备。提供1~4路E1接口，主光纤接口与备份光纤接口，1-4路物理隔离10M/100M快速以太网接口。

产品描述

功能特点

产品描述

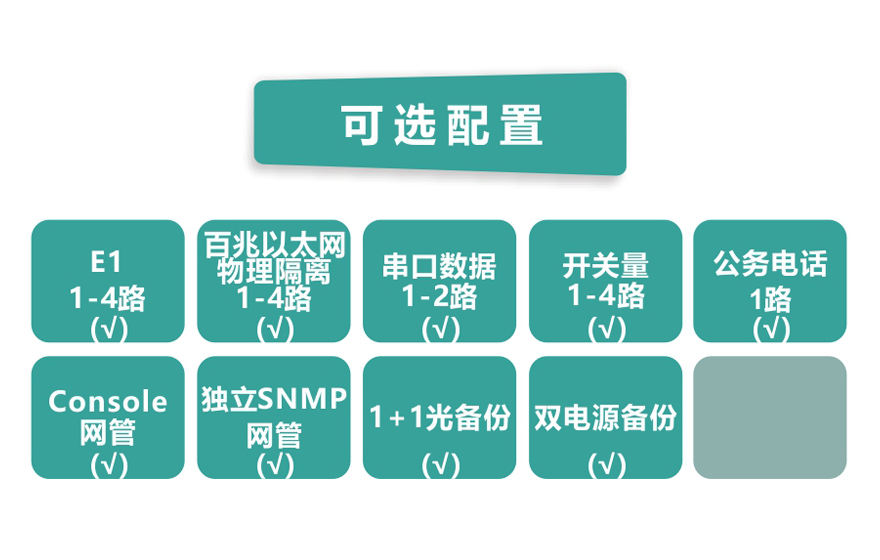

本系列设备是本公司研制的PDH光纤传输专用超大规模集成电路的基础上开发的点对点光传输设备。提供1~4路E1接口，主光纤接口与备份光纤接口，1-4路物理隔离10M/100M快速以太网接口（独立4路线速100M），以及2扩展业务接口。2路扩展业务接口可以作为RS232/RS485/RS422异步数据/TTL信号、开关量信号等传输通道，应用十分灵活。可选一路数字公务电话可选Console串口网管，可选独立SNMP管理支持DDM。

功能特点

◆ 基于自主知识产权的集成电路；

◆ E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；

◆ 设备提供主光纤接口与备份光纤接口，双光口备份功能确保业务永不间断；

◆ 4路物理隔离以太网接口速率为10M/100M，全双工/半双工自适应，每路线速独立带宽100M，总的带宽为双向4*100M；

◆ 支持最大超10K巨帧以太包的传输，可以与支持IEEE802.1Q协议的交换机产品匹配使用；

◆ 具备防以太网环回功能(当光线路发生环回时，以太网数据不会被环回，有效防止了因以太网环回可能导致的以太网络瘫痪);

◆ 提供2个扩展接口，可以扩展1~2路异步数据，如RS232/ RS485/RS422/TTL等；或1~4路开关量;

◆ 一路PCM数字公务电话（可选）；

◆ 能检测当光信号丢失时为对端设备掉电或是光纤不通，并通过指示灯指示告警；

◆ 具备在本端查看显示远端设备工作状态功能；

◆ 提供命令远端E1接口环回功能，便于线路维护；

◆ 无中继传输距离可达2~100公里；

◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源备份模式;

◆ DC-48V/DC24V电源具备极性自动检测功能，安装时无需区分正负极；

技术参数

◆ 光纤部分

光口：1，2（1+1 光备份）

光纤：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm 多模；1310nm/1550nm 单模

无中继传输距离：20~120Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

◆ E1 接口

设备接口：设备接口符合ITU-T G.703建议

速率： 2048Kb/s±50ppm

码型： HDB3

阻抗：非平衡式75Ω/平衡式120Ω

非平衡式配同轴接口适配器，可适配75-2/3同轴电缆

抖动特性：满足ITU-T G.742、G.823建议

输入口允许衰减：0～6dBm

◆ 10/100M以太网接口

协议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ 串行接口

标准

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

串口界面:

RS-422: TxD+ TxD- RxD+ RxD-

RS-485 4 wires: TxD+ TxD- RxD+ RxD-

RS-485 2 wires: A(对应Txd+) B(对应Txd-) Signal Ground

RS-232: RXD TXD Signal Ground
物理接口：RJ45

◆ FXS 公务电话接口

振铃电压： 75V

振铃频率： 25Hz

二线输入阻抗：600Ω(摘机)

回损： 20dB

◆ 电气和机械特性

系统电源： AC180V ～260V；DC –48V；DC +24V

功耗： ≤10W

外观结构: 485（长）X140（宽）X45（高）mm 19英寸 1U机架式

◆ 环境指标

工作温度：-10℃—+60℃(商业级)/-40℃—+85℃(工业级)

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：＞100000小时

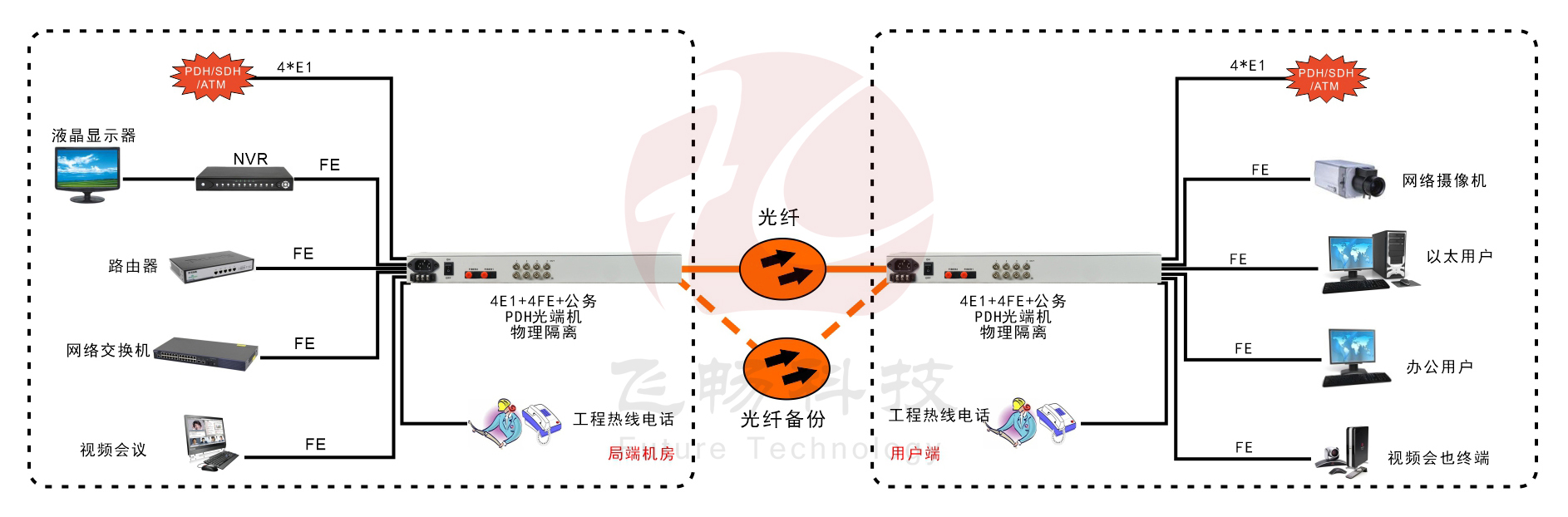

应用方案
