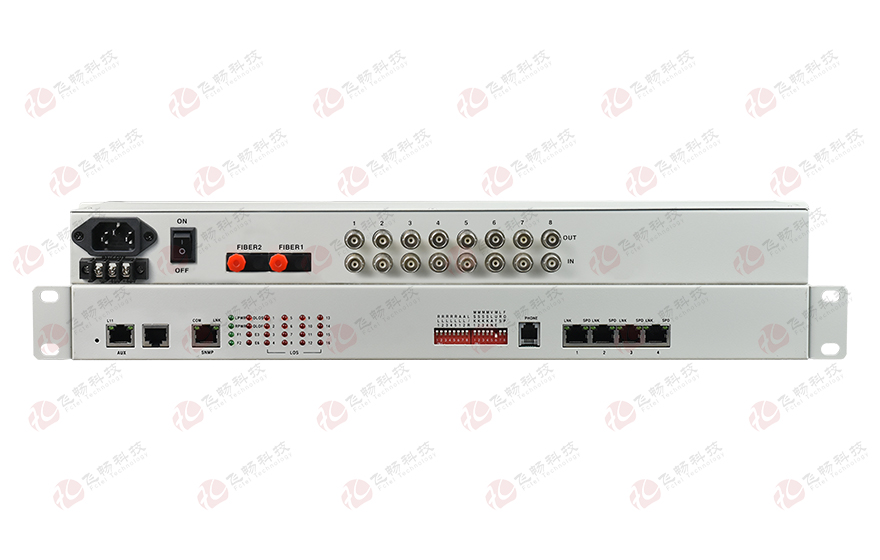

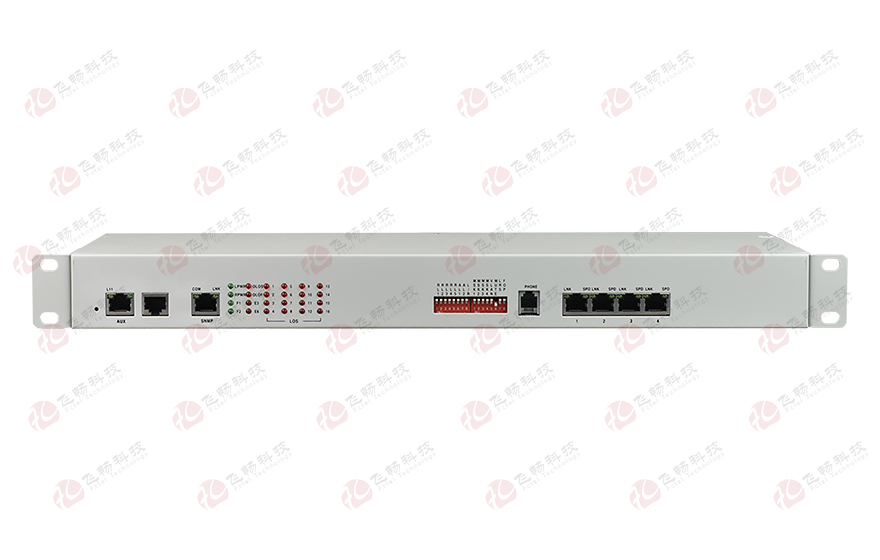

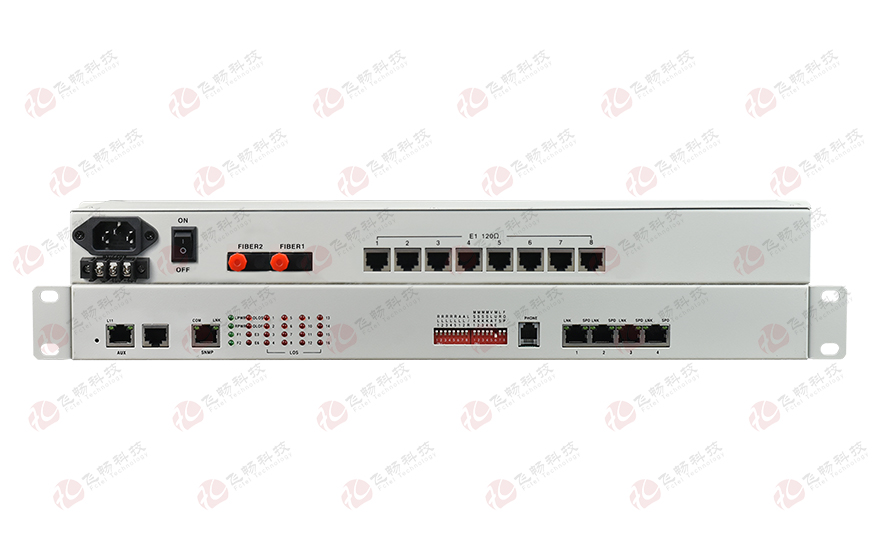

本系列设备是本公司研制的PDH光纤传输专用超大规模集成电路的基础上开发的点对点光传输设备。提供1~8路E1接口，主光纤接口与备份光纤接口，1-4路10M/100M快速以太网接口（线速100M），以及2扩展业务接口。4路以太网接口为交换口，可支持VLAN划分。2个扩展业务接口可以作为RS232/RS485/RS422异步数据、语音信号、二四线E&M音频信号、开关量信号、以太网信号（带宽2M）等传输通道，应用十分灵活。可选一路数字公务电话，应用十分灵活。具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。
◆ 基于自主产权的集成电路；
◆ 模块化宽动态光探测器；

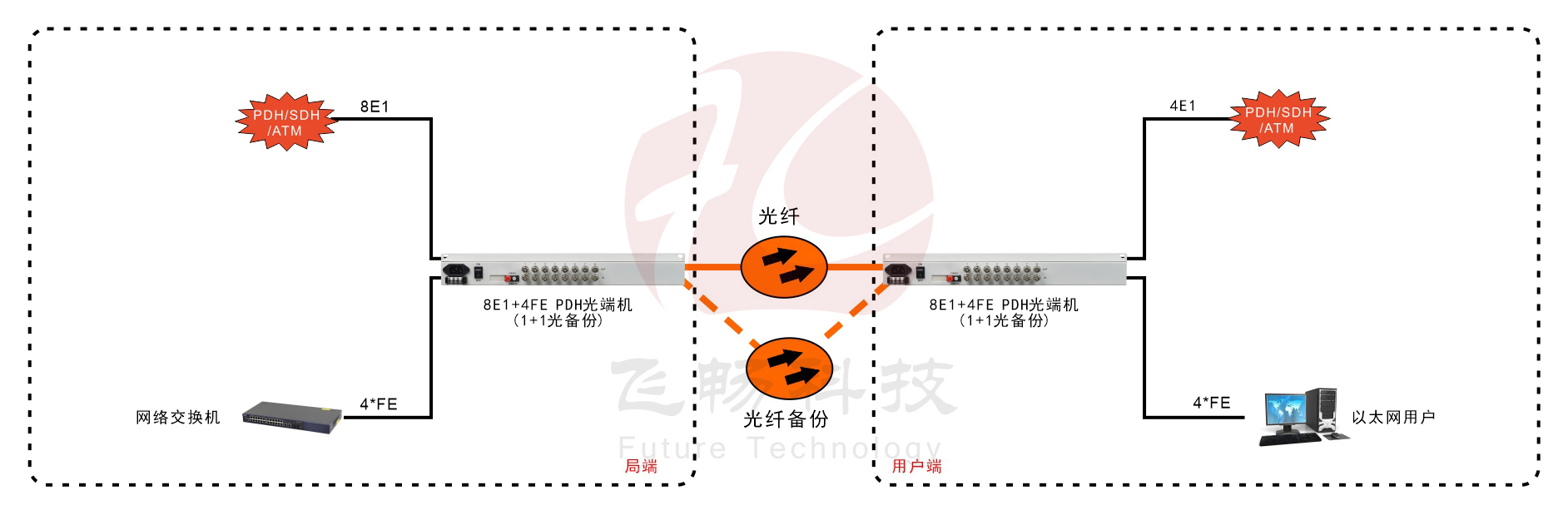

◆ 设备提供主光纤接口与备份光纤接口，双光口备份功能确保业务永不间断；
◆ 以太网接口速率为10M/100M，全双工/半双工自适应；
◆ 4路以太网接口为交换口，也可划分VLAN，可以设置成4个通道逻辑隔离；
◆ E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；
◆ 一路PCM数字公务电话（可选）；
◆ 能检测当光信号丢失时为对端设备掉电或是光纤不通，并通过指示灯指示告警；
◆ 具备在本端查看显示远端设备工作状态功能；
◆ 提供2个扩展接口，可选扩展1~2路异步数据，如RS232/ RS485/RS422/Manchester码等；或1~4路开关量、1~2路语音，或二/四线音频等；
◆ 提供命令远端接口环回功能，便于线路维护；
◆ 无中继传输距离可达2~120公里；
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；
◆ DC-48V/DC24V电源具备极性自动检测功能，安装时无需区分正负极。
◆ 光纤部分
多模光纤:
50/125um 或 62.5/125um，
最大传输距离 5Km@ 62.5/125um单模光纤，衰减(3dbm/km )
波长： 820nm
发射功率： -12dBm (Min) ~ -9dBm (Max)
接收灵敏度： -28dBm (Min)
链路预算： 16dBm
单模光纤:
8/125um， 9/125um，
最大传输距离 40Km(实际如需更大距离需定制)
传输距离： 40KM@9/125um 单模光纤，衰减(0.35dbm/km )
波长： 1310nm
发射功率： -9dBm (Min) ~-8dBm (Max)
接收灵敏度： -27dBm (Min)
链路预算： 18dBm

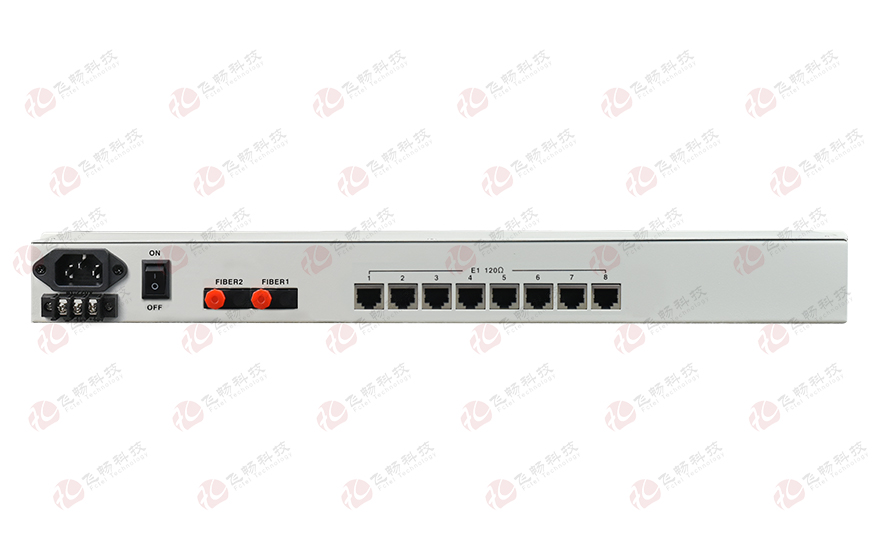

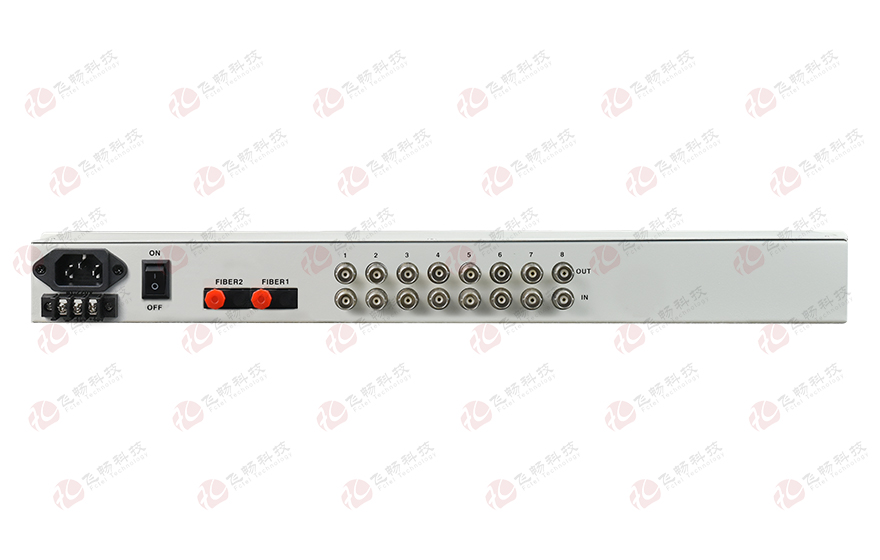

◆ E1接口
设备E1接口均符合G.703建议
速 率： n*64Kbps±50ppm
码 型： HDB3
阻 抗： 非平衡式 75W/平衡式 120W(非平衡式配同轴接口适配器，可适配75-2/3同轴电缆)
抖动特性： 满足G.742、G.823建议
输入口允许衰减：0~6dBm
◆ 以太网接口（10/100M）
速 率： 10/100M自适应，全/半双工完全自适应
协 议： 支持IEEE 802.3，IEEE 802.1Q(VLAN)
MAC地址表： 可以学习4096个MAC地址
物理接口： RJ45座 支持Auto-MDIX（交叉/直通线自适应
回 损： 20 dB
◆ 电源需求
系统电源： AC180V ~ 260V；DC –48V；DC +24V
功 耗： ≤10W
◆ 尺寸大小
迷你型： 216（宽）X140（深）X31（高）mm
19英寸： 483（宽）X138（深）X44（高）mm
◆ 工作环境
工作温度： -10℃ ~50℃
工作湿度： 5% ~ 95% (无凝露)
存储温度： -40 ℃~ 80℃
存储湿度： 5%~ 95% (无凝露)
