网管型工业级1路百兆光口转4路百兆电+1路串口交换机

型号：次留言分享

描述：设备基于以太网交换芯片+FPGA方案，带强大的本端与远端管理功能，可以与4光4电转千兆光设备与1光1电+RS232设备组成三级网管。

产品描述

功能特点

产品描述

本系列产品是以太网IEEE802.3介质转换器，能够实现1路百兆光以太转4路百兆电以太+1路RS232/422/485串口支持（20/40/60/80/120公里）传输。

设备基于以太网交换芯片+FPGA方案，带强大的本端与远端管理功能，可以与4光4电转千兆光设备与1光1电+RS232设备组成三级网管，具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。

功能特点

◆ 工业导轨式设计，专为严酷苛刻的工业环境而设计;

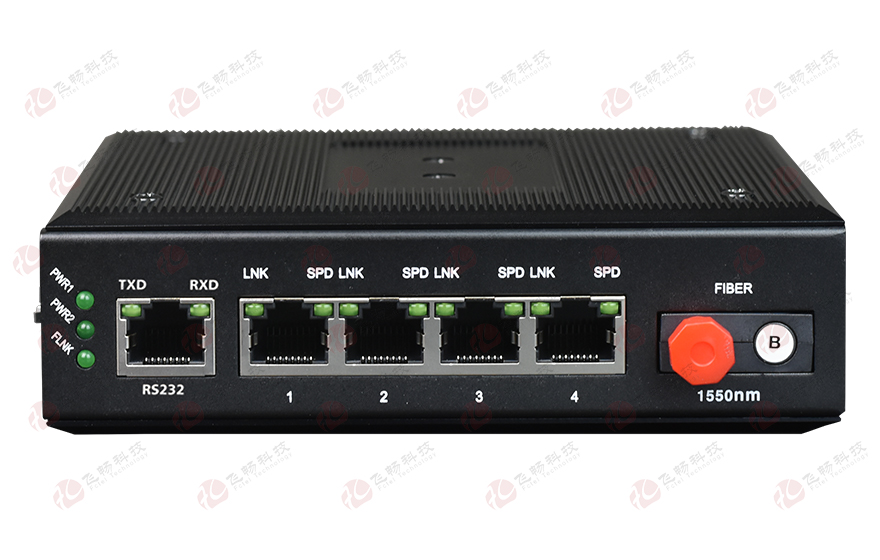

◆ 设备提供4路百兆以太电口，1路RS232/422/485串行接口，1路百兆光以太接口，总的传输带宽为线速100M；

◆ 电口10/100Mbps 自适应，电口 MDI/MDI-X 自适应无需手动调整；

◆ 具备光端机死机自动断电整机重启功能；

◆ 交换机内建512Kbit MP-SSRAM高速内存，无阻塞设计，有死机自复位等功能，适合于视频传输等大流量数据应用;

◆ 基于FPGA+ARM设计，带强大的本端与远端管理功能，可以与2U插卡式设备相连，时可以配置SNMP网管卡管理；

◆ 支持VLAN超长数据包的传输，可以与支持IEEE802.1Q协议的交换机产品匹配使用，支持最大为10K字节的以太包；

◆ 具有广播风暴保护、平衡流量、隔离冲突和检测差错等功能；

◆ 以太接口与串行数据带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波8/20μs，开路峰值输出电压6KV标准;

◆ 提供１路RS232/485/422接口可选RS232/485/422通道可以传输异步从0-115200波特率的串口数据;，

◆ 网管实时查看及管理本端与对端以太网的接口状态与设置；设备带掉电检测功能，能检测当光信号丢失时为对端设备掉电或是光纤不通；

◆ 支持宽范围9-55V交流与直流电源输入;

◆ 支持内部隔离，冗余双电源输入;

◆ 电源支持过载保护、防反接保护;

◆ 符合工业四级电磁兼容性要求;

◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等;

◆ 无风扇高效散热，降低修复时间;

◆ 阳极氧化铝合金外壳，IP40防护等级，能够经受住恶劣环境的考验;

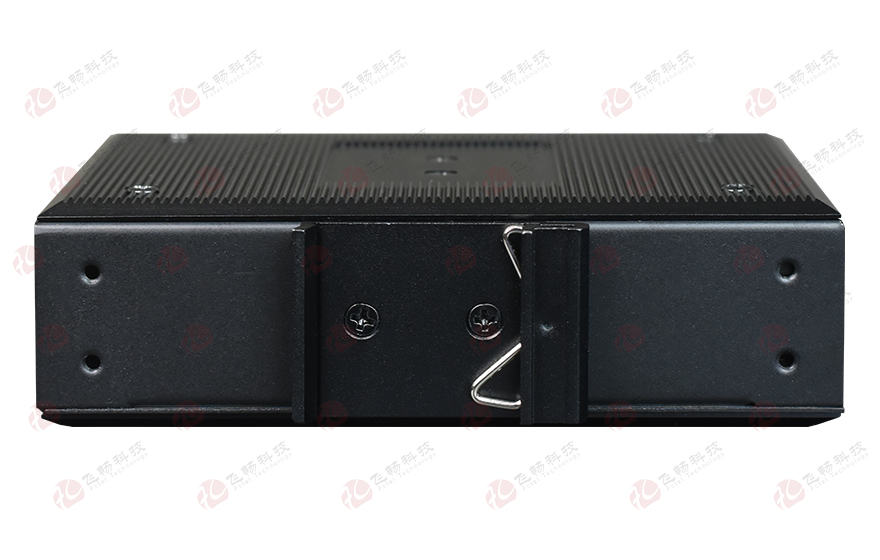

◆ 导轨或壁挂式安装;

◆ 宽温型：工作温度-40℃~ +85℃;

◆ 所有型号皆通过100%烤机测试，保修期：5年;

技术参数

◆ 光纤部分

光纤：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm 多模；1310nm/1550nm 单模

无中继传输距离：20~120Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

◆ 10/100M以太网接口

协议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ 串行接口

波特率 0-115.2K

接口特性 EIA-RS232/EIA-RS422/EIA-RS485

物理接口：接线端子

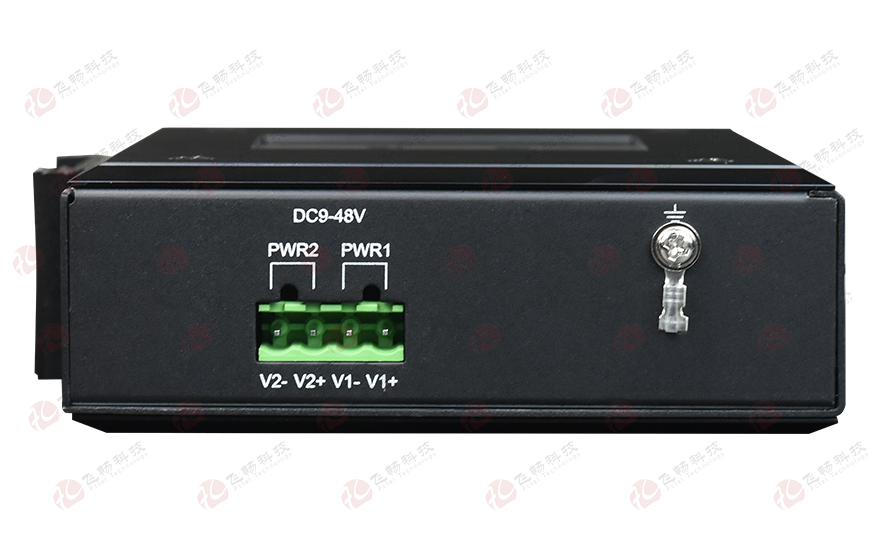

◆ 电源

冗余双电源输入: DC9-48V 功耗<5W

过载保护：支持

反接保护：支持

冗余保护：支持

接入端子： 4芯5.08mm间距插入式端子

◆ 机械与产品尺寸

外壳： IP40防护等级，铝合金材质

尺寸： 133mm(长) x 120mm(宽) x 31.0mm(高)

安装方式：导轨安装、壁挂式安装

重量： 0.685kg/台

◆ 环境指标

工作温度：-40℃—+85℃(工业级)

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：＞100000小时

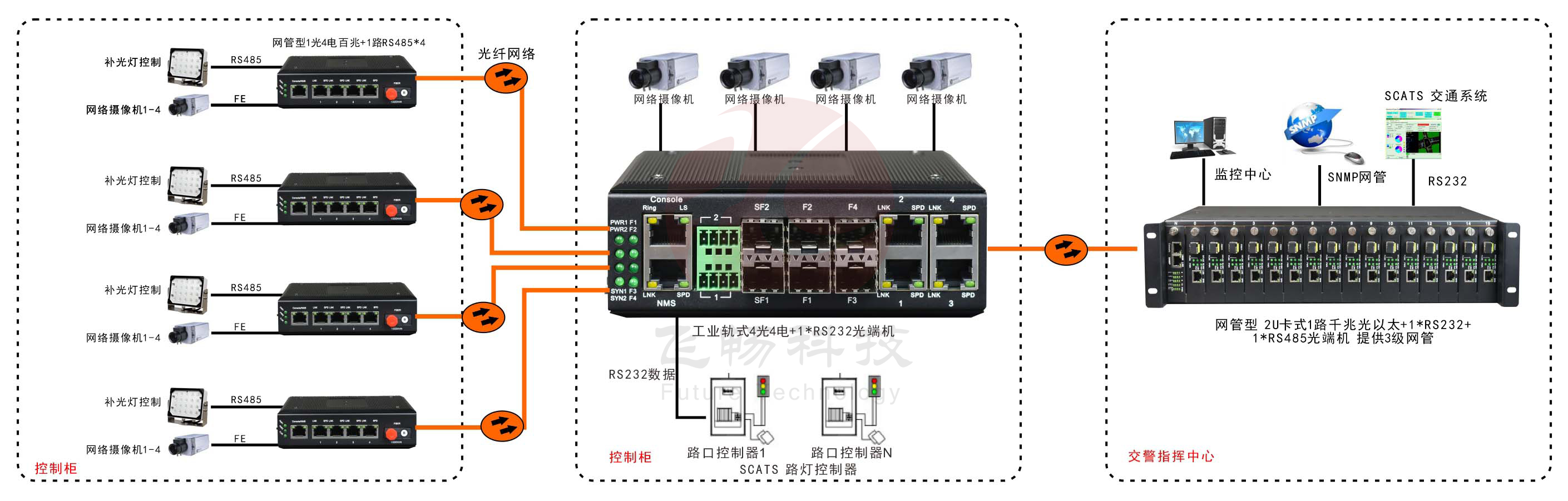

应用方案
