工业轨式管理型带光旁路 8路千兆电+2路千兆光口(支持DDM管理) RSTP环网交换机

型号：次留言分享

描述：本系列产品采用工业轨式设计, 8千电+2千光电交换机是新一代多业务接入型网管千兆冗余以太网交换机，内置光旁路保护功能（bypass）功能，具有集成度高，功能丰富，简单方便等特点，

产品描述

功能特点

产品描述

本系列产品采用工业轨式设计, 8千电+2千光电交换机是新一代多业务接入型网管千兆冗余以太网交换机，内置光旁路保护功能（bypass）功能，具有集成度高，功能丰富，简单方便等特点，代表行业内最高水平。含有8路千兆电口和2路千兆光口，特别适用于视频传输等数据流较大的场合。支持丰富的工业交换机应用所需的二层管理协议，支持 RSTP冗余环网协议，组成级联方式,单环的网络等拓扑结构，保障了网络的实时性和稳定性。交换机是采用成熟的技术和开放的网络标准，适应低温高温，抗电磁干扰强，防盐雾，抗震防抖，满足工业现场的严苛工作环境要求，为工业物联网提供高效、可靠、快捷的解决方案；

功能特点

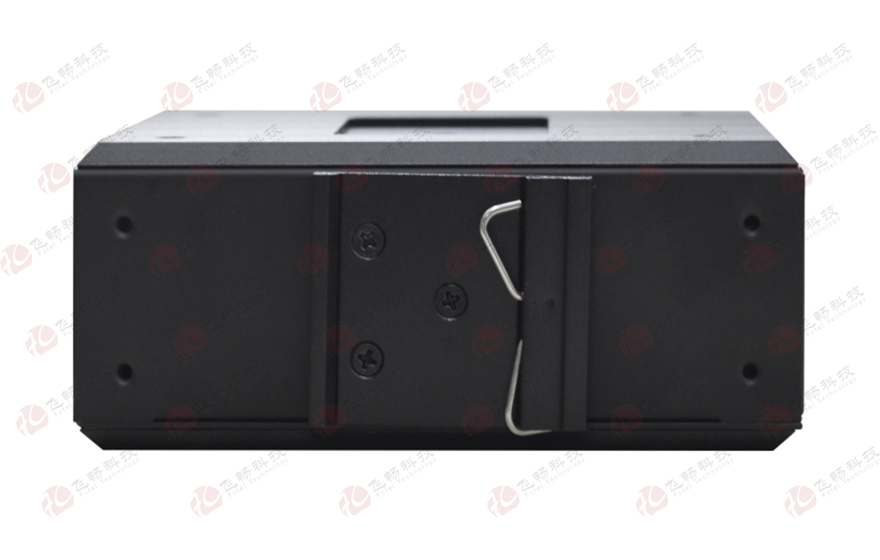

◆ 铝合金外壳，工业导轨式设计，良好散热特性，金氧极氧化工艺，IP40防护等级，专为严酷苛刻的工业环境而设计;

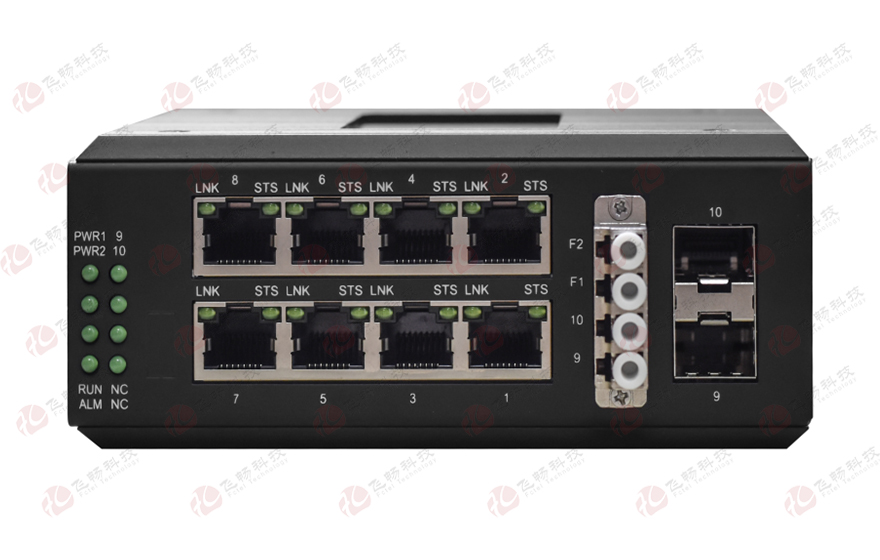

◆ 可支持 8 路千兆电口和2路千兆光接口，千兆旁路(bypass)光口，为2个千兆SFP光口,支持DDM管理；
◆ 设备掉电时，两个Bypass接口直通(F1,F2)，设备有电时，这两个光口可以当成千兆光以太交换接口;
◆ 支持IEEE802.1Q协议VLAN超长数据包的传输，支持最大为16K字节的以太包，支持大背板带宽，大交换缓存，确保所有端口线速转发；
◆ 电接口（RJ45接口）支持10/100/1000M自适应、全/半双工方式、MDI/MDI-X自动侦测；
◆ 支持IEEE 802.3D/W/S 标准的STP/RSTP环网协议，可以组RSTP环网；
◆ 支持IEEE802.3/802.3u/802.3ab/802.3z/802.3x存储转发方式；
◆ 支持IGMP Snooping V1/V2，支持GMRP，支持IEEE 802.1Q 4K VLAN，支持DSCP 8 个队列；
◆ 以太接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波10/700μs，开路峰值输出电压6KV标准;

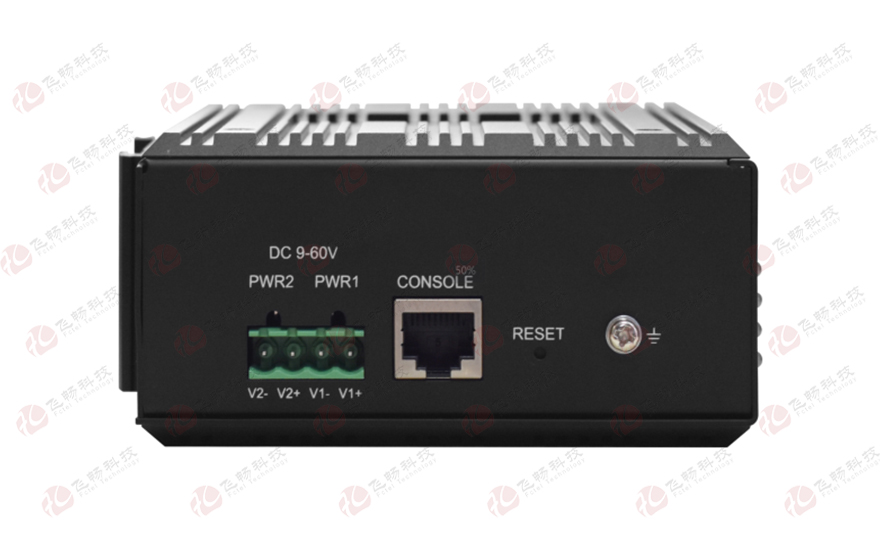

◆ 支持宽范围交直流输入(9V-48V),支持内部隔离，冗余双电源输入,电源支持过载保护、防反接保护;
◆ 符合工业四级电磁兼容性要求;
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等,无风扇高效散热，降低修复时间;
◆ IP40外壳防护等级，能够经受住恶劣环境的考验,导轨或壁挂式安装;
◆ 宽温型：工作温度-40℃~ +85℃;

技术参数

◆ 光纤部份
光口：2
光纤：单纤双纤
光纤接口：LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：0~80Km
典型发射功率: 单模100uw — 0.93mw
◆ 10/100/1000M以太网接口
协    议：符合IEEE 802.3ab，IEEE 802.3z
速    率：10/100/1000M自适应m全/半双工自适应
MAC地址表：可以学习4096个MAC地址
物理接口：RJ45座支持Auto-MDIX
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100,000小时

应用方案

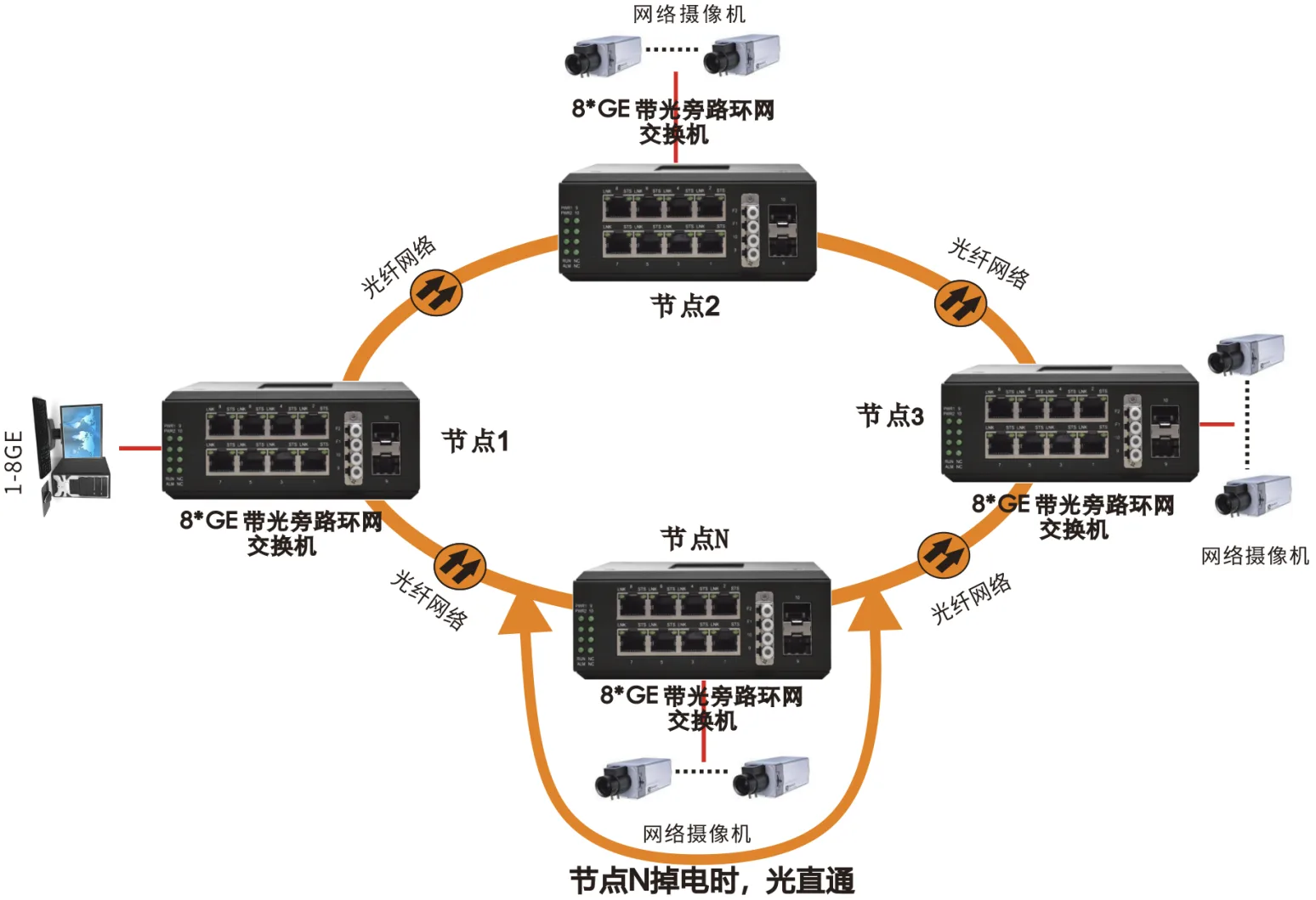

9口SFP的LC接口插入9的LC口子上，10口SFP的LC接口插入10的LC口子上，F1,F2 为上联口与下联口，当某处设备掉电时，两个F1,F2 光口为直通接口；

产品尺寸

产品视频

资料下载
