  • 飞畅科技-19英寸1U 模块化多业务电话光端机
  • 飞畅科技-19英寸1U 模块化多业务电话光端机
  • 飞畅科技-19英寸1U 模块化多业务电话光端机
  • 飞畅科技-19英寸1U 模块化多业务电话光端机

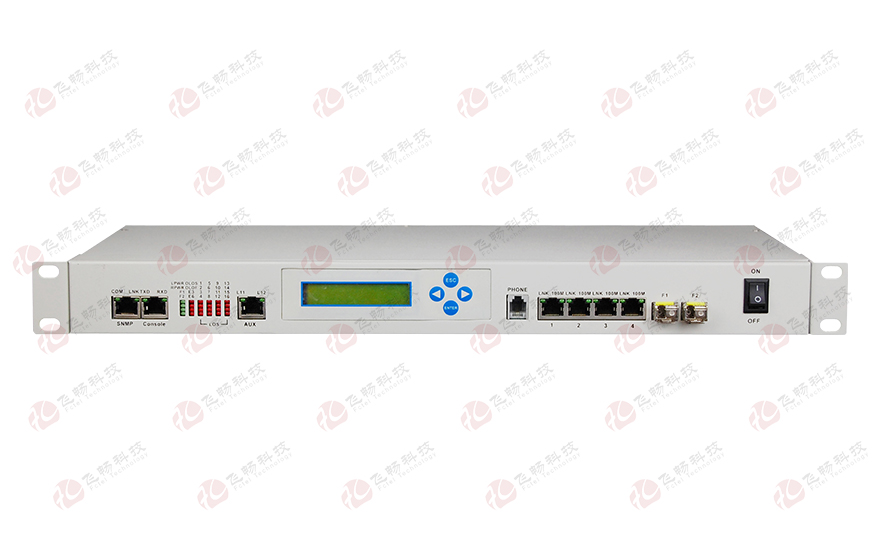

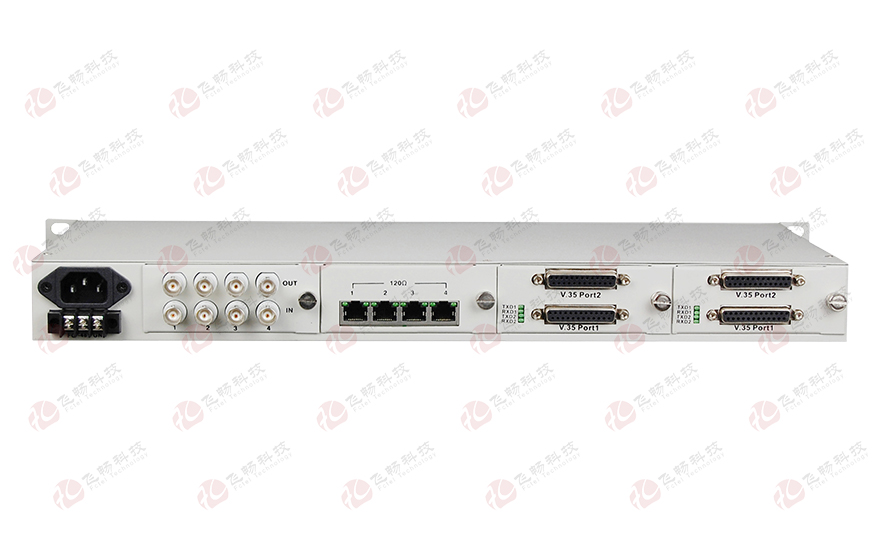

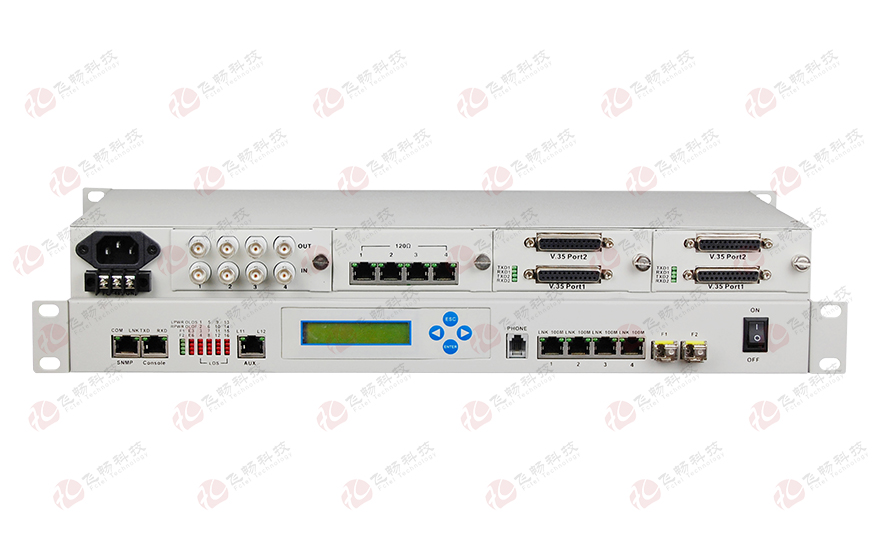

19英寸1U 模块化多业务电话光端机

型号：FC2PM-O64/S64次留言

描述：带LCD 电话光端机4路FE以太带4个多功能槽位每个槽位最多可以插入16路电话也可以插入E1V.35串口等业务卡带ALS功能可带Console网管可1+1光纤备份独立SNMP网管。

产品描述

    本多业务光端机传输平台，是在传统的TDM 业务之上经过模块化设计可以为用户提供最多64路电话业务与E1及网络业务功能。本设备带LCD显示支持双光口1＋1 热备份(APS） 功能，和光口ALS 功能。本多业务PDH传输平台可提供4 个业务卡插槽，可以插入E1 模块/语音模块/V.35 模块/ 串行接口模块/4E1网桥模块；最大容量可以4 个插槽都插满。同时提供4路10/100M快速以太网接口(线速100M)或者4路10/100/1000M千兆以太网接口(线速1000M)或者4路物理隔离百兆以太网接口(每路线速独立带宽100M)。给用户提供了方便的操作，高弹性的应用，高效的投资，是现今市场提供语音，数据等综合服务的绝佳解决方案。

功能特点
◆ 主板带LCD显示，提供4 路共享线速100M 或线速1000M或物理隔离100M的以太网通道，和2路透明的RS232/422/485异步通道1路公务电话与可1+1光备份的SFP光接口；
◆ 当设备内部插入网管模块时，可提供基于SNMP 网管操作界面；

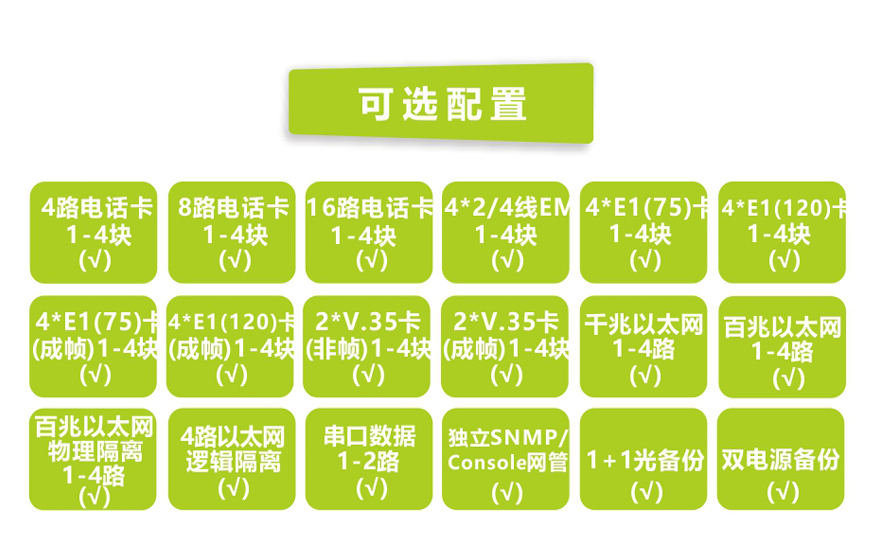

◆ 提供4 个插槽，每个插槽可以插入下列服务卡片，支持混插：
    4×E1 模块（75Ω）/（120Ω）；
    4×成帧E1 模块（75Ω）/（120Ω）任意时隙可以设置；
    4×FXO/FXS/EM2-4/磁石 模块；
    8×FXO/FXS/二线音频/磁石 模块；
    16xFXO/FXS/二线音频/磁石 模块；
    2×V.35 (2.048M 固定速率)模块；
    2×V.35 (N*64K N=1-32)模块；
    4×RS232/422/485/开关量模块；
    4 以太口网桥(速率2.048M)模块；
◆ 提供4 路百兆或4路千兆或4路物理隔离百兆以太网(每路线速独立带宽100M)的网络接口；
◆ 提供两个SFP光接口，传输距离高达120KM，双光口1+1 保护（APS）， ALS（Automatic Laser Shutdown/Reduction）功能：在检测到该光路的光纤中断后，使光发送端无输出功率，当光纤恢复后又能自动恢复正常状态；
◆ 提供远程控制，支持本端和远端的环路功能；
◆ 能检测当光信号丢失时为对端设备掉电或是光纤不通，并通过指示灯指示告警；
◆ 提供1个Console管理接口；1个SNMP管理接口；便于安装开通；
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源模式；
◆ 电话/网络/串行接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波10/700μs， 开路峰值输出电压6KV标准；
技术参数
◆ 光纤部分
   光口：1，2（1+1 光备份）
   光纤：单纤双纤
   光纤接口：FC/SC/ST/LC(SFP)
   波长：850nm/1310nm 多模；1310nm/1550nm 单模
   无中继传输距离：20~120Km
   典型发射功率:
   单模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受灵敏度范围：-28dBm~- 40dBm
◆ 10/100M以太网接口
   协    议：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自适应，全/半双工完全自适应
   MAC地址表：可以学习4096个MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通线自适应）
◆ 10/100/1000M以太网接口
   协    议： 符合IEEE 802.3z，IEEE 802.3ab
   速    率：10/100/1000M自适应，全/半双工完全自适应
   MAC地址表：可以学习4096个MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通线自适应）
◆ E1 接口
   设备接口：        设备接口符合G.703建议
   速   率：            2048Kb/s±50ppm
   码   型：            HDB3
   阻   抗：            非平衡式 75Ω/平衡式 120Ω
                            非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
   抖动特性：       满足G.742、G.823建议
   输入口允许衰减：0～6dBm
◆ FXS 用户电话口/公务电话口
   振铃电压：       75V
   振铃频率：       25Hz
   二线输入阻抗：600Ω(摘机)
   回损：              20dB
◆ FXO 中继口
   振铃检测电压：35V
   振铃检测频率：17Hz-60Hz
   二线输入阻抗：600Ω(摘机)
   回损：               20 dB
◆ E&M 2/4线接口
   E&M类型：    TYPE V
   E线最大电流：22mA;饱和电压：3V
   M线恒定电流：7mA; 最小检测电流：5mA
   AD增益：0dB;
   DA增益：0dB
   2/4线输入阻抗：600Ω
◆ 磁石电话接口
   振铃电压：75V
   振铃频率：25Hz
   二线输入阻抗：600Ω(摘机)
   回损：20dB
◆ 电气和机械特性
   系统电源：        AC180V ～260V；DC –48V；DC +24V
   功耗：               ≤30W
   外观结构:         485（长）X200（宽）X45（高）mm 19英寸 1U机架式
◆ 环境指标
   工作温度：       -10℃—+60℃
   储存温度：       -40℃—+85℃
   工作湿度：       0%—95%（无凝结）
   MTBF：           ＞100000小时

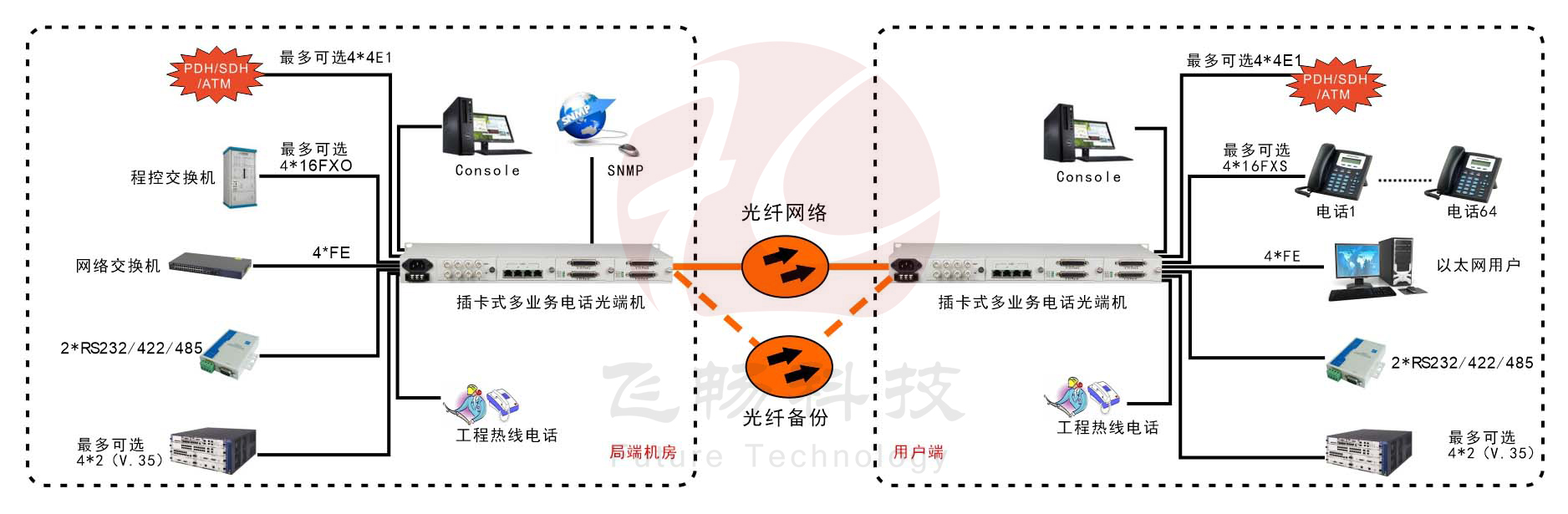

应用方案

模块化多业务电话光端机

主板提供：

1. LCD显示;
2. 4 路共享线速100M 的以太网通道;
3. 2路透明的RS232/422/485异步通道;
4. 1路公务电话
5. SNMP 网管

4 插槽，支持混插提供：
4×E1 模块（75Ω）/（120Ω）
4×成帧E1 模块（75Ω）/（120Ω）任意时隙可以设置
4×FXO/FXS/EM2-4/磁石 模块
8×FXO/FXS/二线音频/磁石 模块
16×FXO/FXS/二线音频/磁石 模块
2×V.35 (2.048M 固定速率)模块
2×V.35 (N*64K N=1-32)模块
4×RS232/422/485/开关量模块
4 以太口网桥(速率2.048M)模块

如上
如果要实现8E1+4FE+32路电话(FXO/FXS)的功能，则可以配置2个4E1的卡，2个16xFXO/S的电话卡
如果要实现4E1+4FE+48路电话(FXO/FXS)的功能，则可以配置1个4E1的卡，3个16xFXO/S的电话卡
如果要实现4FE+64路电话(FXO/FXS)的功能，则可以配置4个16xFXO/S的电话卡
