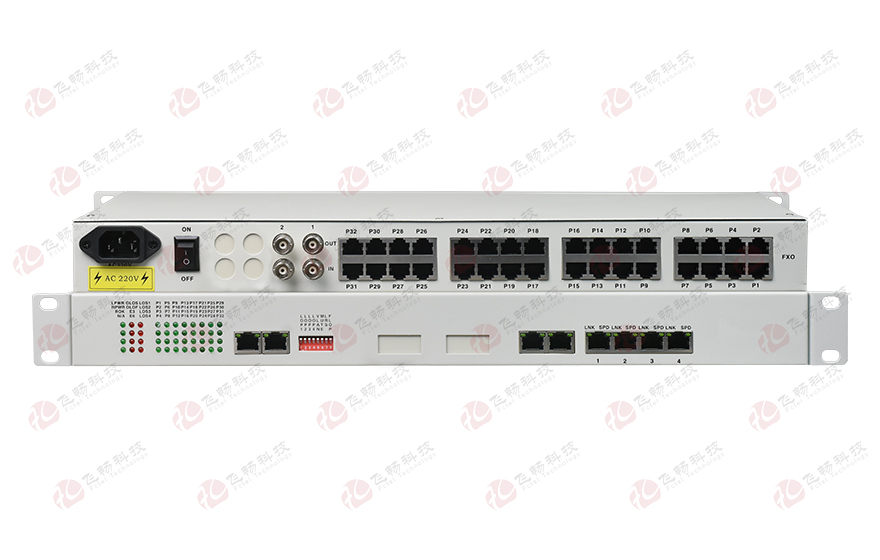

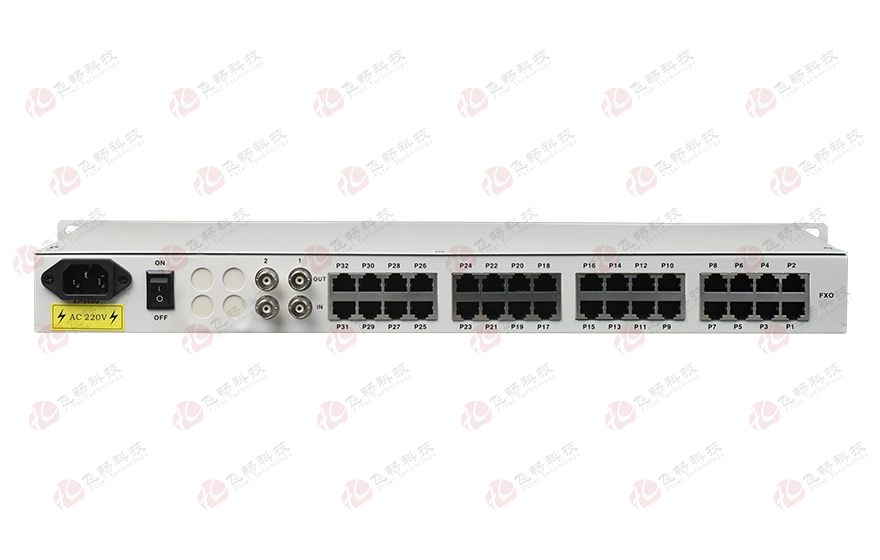

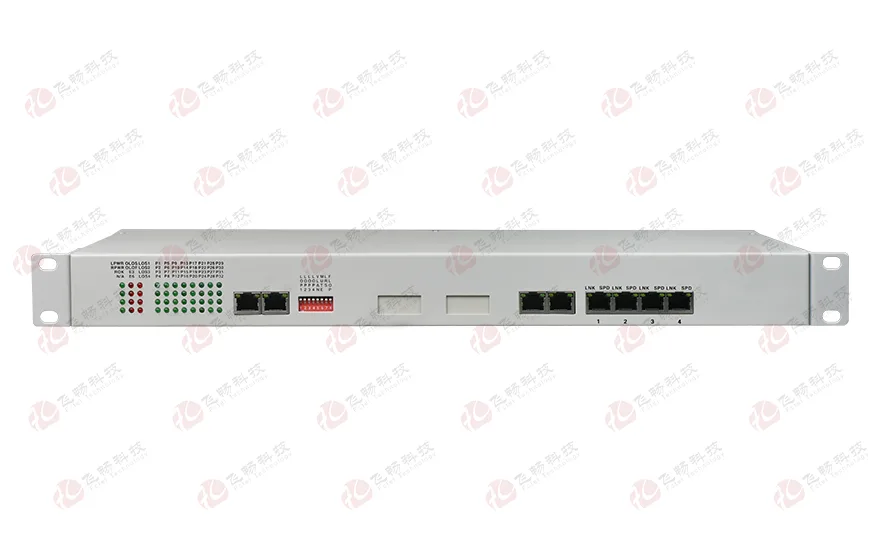

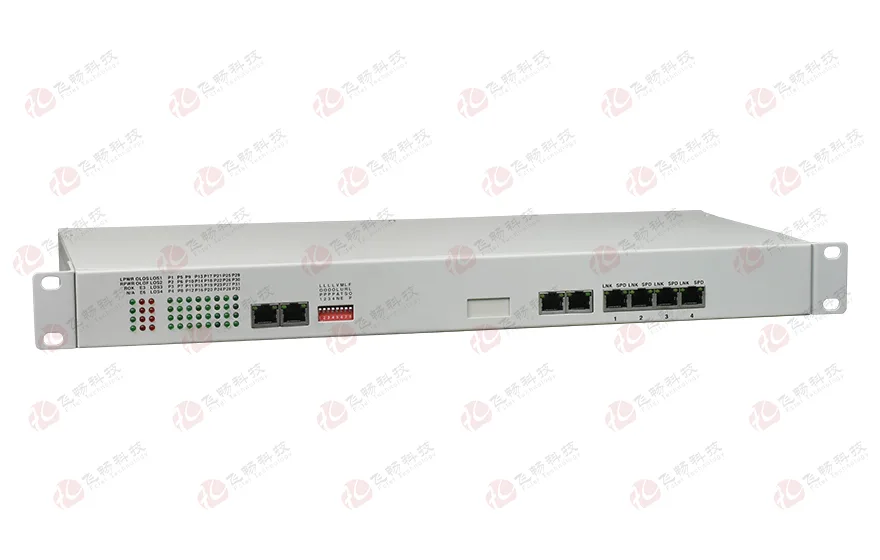

2*E1转32路电话+4路百兆以太网 PCM复用设备

型号：FCC-E2O32F4次留言分享

描述：设备提供2*E1接口；32路语音接口，4路FE以太网4路串口；在2E1通道上同时传送32路语音+8路FE+8路串口。设备可以内置SNMP模块，实现单机SNMP管理。

产品描述

功能特点

产品描述

该设备是在本公司研制的E1线路传输专用超大规模集成电路的基础上开发的点对点传输设备。2E1通道，可以传可选1~32路语音及1~4路百兆以太网等。设备可以内置SNMP模块，实现单机SNMP管理。设备电部分为全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。

功能特点

◆ 基于自主知识产权的集成电路；

◆ 2xE1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；

◆ 语音口支持FXO/FXS/二四线EM/二四线音频/磁石电话接口，FXO口与程控交换机对接，FXS口与用户的电话机相连;

◆ 以太网接口10M/100M，全/半双工完全自适应，每路以太网口支持Auto-MDIX(交叉/直连线自适应)，以太网带宽1920K；

◆ 1-32路语音接入，支持支持来电显示功能/反极性计费/传真功能；支持各个站点的相互放号功能；

◆ 提供4个扩展接口，可以扩展1~4路异步数据，如RS232/RS485/RS422/TTL等；或1~8路开关量;

◆ 能检测E1信号丢失时为对端设备关机还是E1不通；

◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源备份模式;

◆ 电话接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波10/700μs，开路峰值输出电压6KV标准；

◆ 1个Console管理接口；1个SNMP管理接口（选配）；

◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源模式。

技术参数

◆ E1接口

设备接口：设备接口符合G.703建议

速率： 2048Kb/s±50ppm

码型： HDB3

阻抗：非平衡式75Ω/平衡式120Ω(非平衡式配同轴接口适配器，可适配75-2/3同轴电缆)

抖动特性：满足G.742、G.823建议

输入口允许衰减：0～6dBm；

◆ 10/100M以太网接口

协议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座支持Auto-MDIX

◆ FXS 用户电话接口

振铃电压： 75V

振铃频率： 25Hz

二线输入阻抗：600Ω(摘机)

回损： 20dB

◆ FXO 中继接口

振铃检测电压：35V

振铃检测频率：17Hz-60Hz

二线输入阻抗：600Ω(摘机)

回损： 20 dB

◆ E&M 2/4线接口

E&M类型： TYPE V

E线最大电流：22mA;饱和电压：3V

M线恒定电流：7mA; 最小检测电流：5mA

AD增益：0dB;

DA增益：0dB

2/4线输入阻抗：600Ω

◆ 磁石电话接口

振铃电压：75V

振铃频率：25Hz

二线输入阻抗：600Ω(摘机)

回损： 20dB

◆ 电气和机械特征

系统电源： AC180V～260V；DC–48V；DC+24V

(支持双电源冗余备份)

功耗： ≤5W

外观结构：485(长)X200(宽)X45(高)mm 19英寸 1U机架式

重量： 3.8Kg/台

◆ 环境指标

工作温度：-10℃—+60℃

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：＞100000小时

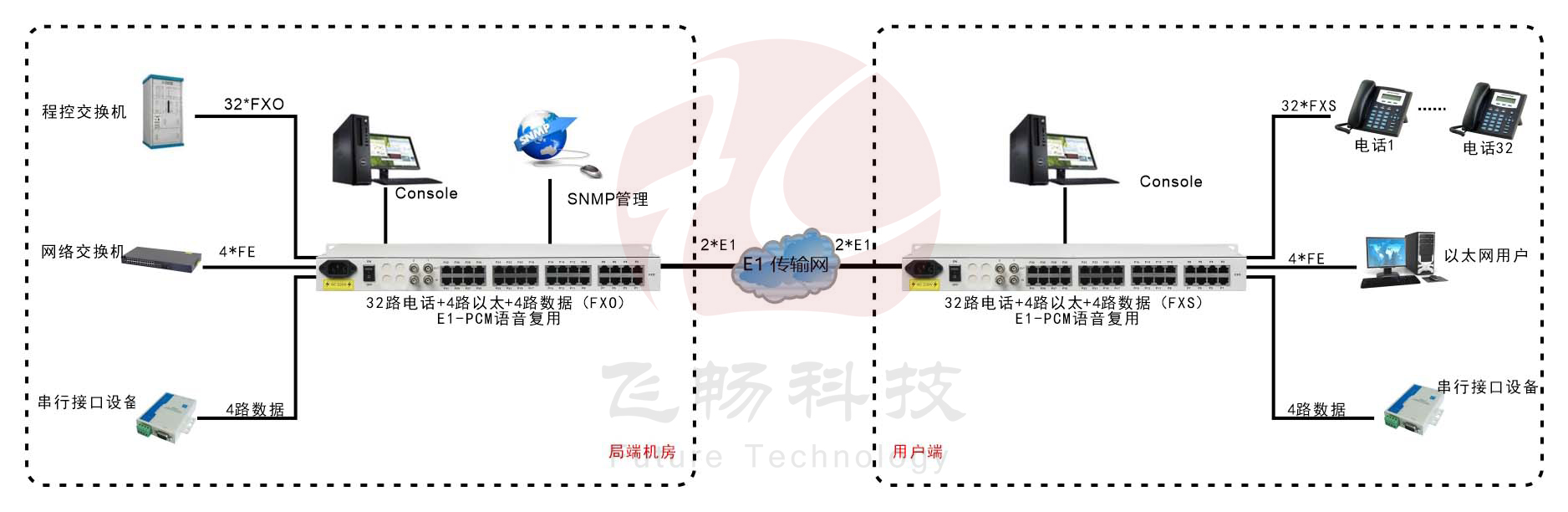

应用方案

产品尺寸

产品视频

资料下载

2*E1转32路电话+4路百兆以太网 PCM复用设备规格书
