单E1 传64路电话 PCM设备

型号：FCC-E1O64/FCC-E1S64次留言

描述：本产品为19英寸1U 机架式安装，提供64路电话 转1*E1接口。内部自动进行时隙分配，电话摘机后自动分配时隙，挂机后及时释放时隙，最大可同时有31路电话进行通话，应用十分灵活。

产品描述
       本系列设备是本公司研制的专用超大规模集成电路的基础上开发的E1传输设备。本产品为19英寸1U 机架式安装，提供64路电话 转1*E1接口。内部自动进行时隙分配，电话摘机后自动分配时隙，挂机后及时释放时隙，最大可同时有31路电话进行通话，应用十分灵活。具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。
功能特点
◆ 基于自主知识产权的集成电路；
◆ 19英寸1U 机架式安装尺寸；
◆ 1-64路语音接入，支持来电显示功能与反极性计费功能；
◆ 自动分配时隙，64路电话只需1路E1接口；
◆ 最大31路电话同时摘机/通话，同时在线31路电话时，有对应指示灯；
◆ 支持各个站点的相互放号功能；
◆ 语音口支持FXO/FXS/二四线EM/二四线音频/磁石电话接口，FXO口与程控交换机对接，FXS口与用户的电话机相连;支持来电显示功能/反极性计费/传真功能；
◆ 电话接口支持两边站点的相互放号功能；
◆ E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；
◆ 可选SNMP网管与Console网管；
◆ 电话接口带防雷保护防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波8/20μs 开路峰值输出电压6KV标准；
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源模式；
◆ DC-48V/DC+24V电源具备极性自动检测功能，安装时无需区分正负极。
技术参数
◆ E1接口
设备接口：设备接口符合G.703建议
速   率：2048Kb/s±50ppm
码   型：HDB3
阻   抗：非平衡式75Ω/平衡式120Ω(非平衡式配同轴接口适配器，可适配75-2/3同轴电缆)
抖动特性：满足G.742、G.823建议
输入口允许衰减：0～6dBm；
◆ FXS 用户电话接口
振铃电压：75V
振铃频率：25Hz
二线输入阻抗：600Ω(摘机)
回损：20dB
◆ FXO 中继接口
振铃检测电压：35V
振铃检测频率：17Hz-60Hz
二线输入阻抗：600Ω(摘机)
回损：20 dB
◆ E&M 2/4线接口
E&M类型：TYPE V
E线最大电流：22mA;饱和电压：3V
M线恒定电流：7mA; 最小检测电流：5mA
AD增益：0dB;
DA增益：0dB
2/4线输入阻抗：600Ω
◆ 磁石电话接口
振铃电压：75V
振铃频率：25Hz
二线输入阻抗：600Ω(摘机)
回损：20dB
◆ 电气和机械特征
系统电源： AC180V～260V；DC–48V；DC+24V
(支持双电源冗余备份)
功耗：≤50W
外观结构：485(长)X200(宽)X45(高)mm 19英寸 1U机架式
重量：3.8Kg/台
◆ 环境指标
工作温度：-10℃—+60℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：＞100000小时

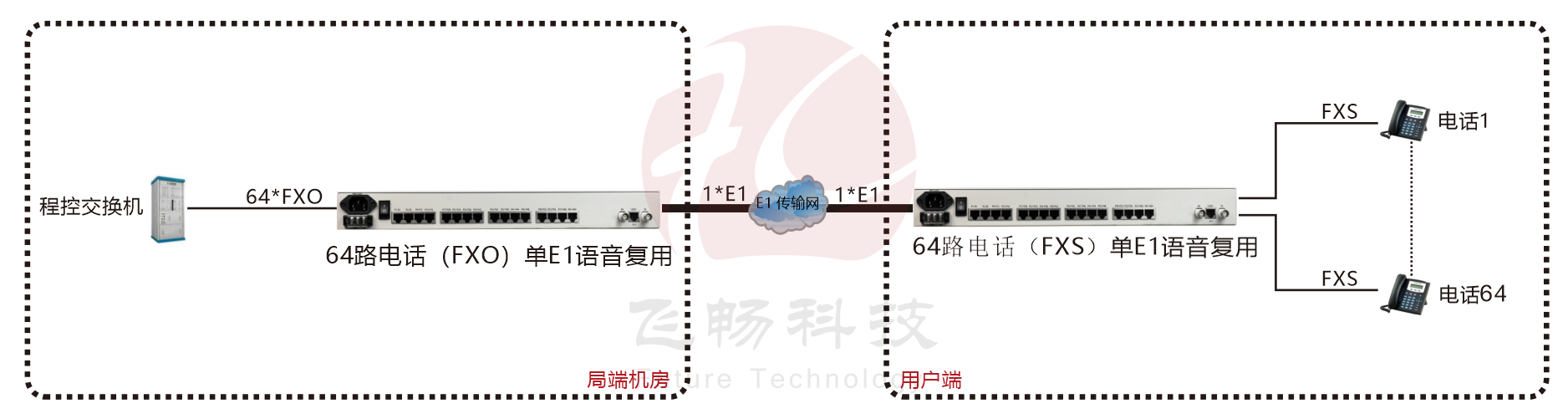

应用方案
单E1 传64路电话 PCM设备
产品尺寸
产品视频
资料下载
单E1 传64路电话 PCM设备 规格书
