工业轨式2路RS232/422/485(三种接口同时提供)串口光猫

型号：次留言分享

描述：本系列采用工业级设计，大规模FPGA设计，提供2路串口，每路端口同时支持RS232/422/485三种业务接口。该设备是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的最佳

产品描述

功能特点

产品描述

本系列采用工业级设计，大规模FPGA设计，提供1路串口，每路端口同时支持RS232/422/485三种业务接口。该设备是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的最佳选择，具有很高的性能价格比。有效通信距离可达0-120KM，串行口的通信速率可达0-256KBPS。

由于采用了光纤作为传输介质，可以完全避免恶劣环境下雷电、浪涌、电磁干扰等对通信设备的威胁，同时省去了原来使用铜线时的雷电浪涌保护设备投资。

功能特点

◆ 基于自主知识产权的集成电路；
◆ 提供1路串口，每路串口同时提供RS232/422/485三种串行接口(接口类型可以通过DIP开关设置)，方便现场开通业务;
◆ 可以自动检测、控制RS-485数据流不必要用握手信号来控制数据流向;
◆ 具备自动侦测串口信号波特率的能力;
◆ 串行数通道可以传输异步从0-256Kbps波特率自适应的串口数据;
◆ 串行口接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 标准;

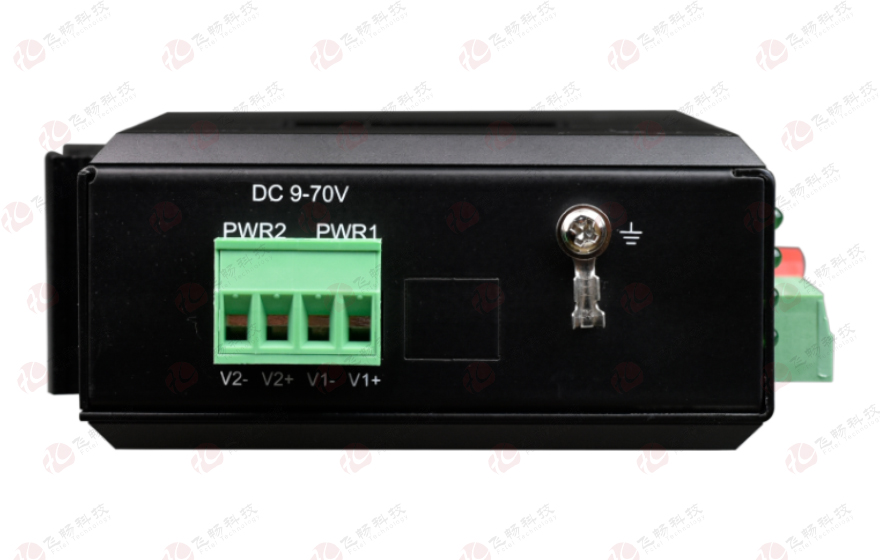

◆ 双DC供电时（5.08接线端子）：
可以DC9-55V或AC7-50V宽范围电源供电，电源具备极性自动检测功能，安装时无需区分正负极；
支持内部隔离，冗余双电源输入;防反接保护

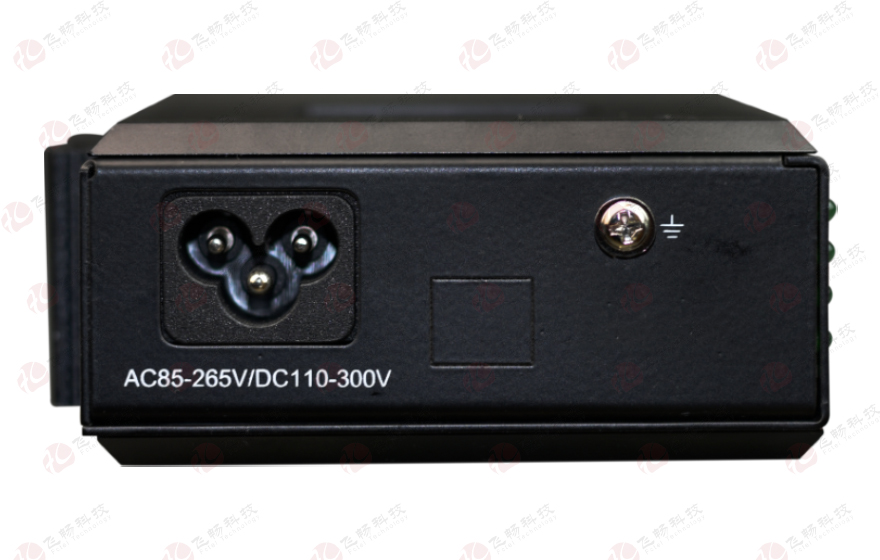

◆ AC供电时（三位梅花AC座）：
支持AC~85-265V交流，或DC110-300V直流宽范围输入
◆ 提供DIN 35mm轨式安装，或壁挂式安装方式；

技术参数

◆ 光纤部分
光口：1；
光纤：单纤双纤；
光纤接口：FC/SC/ST/LC(SFP)；
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：20~120Km
典型发射功率:
   单模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ 串行接口
标准 EIA/TIA-232 RS-232 (ITU-T V.28)；
EIA/TIA-422 RS-422 (ITU-T V.11)；
EIA/TIA-485 RS-485 (ISO/IEC8284)；

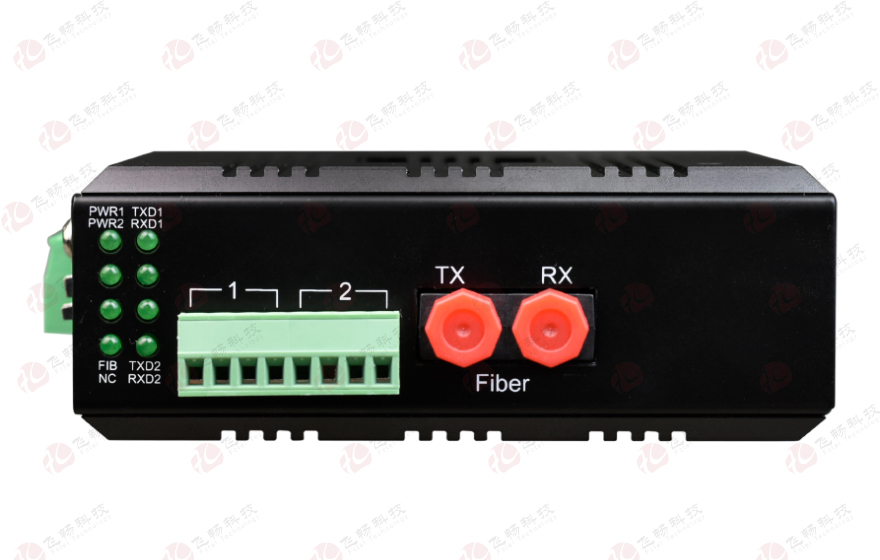

串口定义（8pin端子）：

	1	2	3	4	5	6	7	8

RS422	TX+	TX-	RX+	RX-	TX+	TX-	RX+	RX-
RS485	A	B	-	FG	A	B	-	FG
RS232	-	TXD	RXD	GND	-	TXD	RXD	GND

◆ 环境指标
工作温度：-40℃—+85℃；
储存温度：-40℃—+85℃；
工作湿度：0%—95%（无凝结）；
MTBF：＞100000小时；
◆ 产品规格

产品型号	FCP-RDQ2G
产品功能描述	在光纤上传送2路RS232/422/485(三种接口同时提供)
业务端口描述	1个光纤接口；2路RS232/422/485串口
电源	DC电源：冗余双电源输入DC9-70V 或AC7-50V功耗<5W 过载保护：支持；反接保护：支持；冗余保护：支持接入端子：4芯5.08mm间距插入式端子 AC内置电源： AC~85-265V交流，或DC110-300V直流宽范围输入功耗<5W 过载保护：支持；接入接口：三位梅花AC座
产品尺寸	(110mm(长) x 86mm(宽) x 40.5mm(高) 安装方式：导轨安装、壁挂式安装
重量	0.295Kg/台
