工业轨式1-8路DI/DO/AI/AO 服务器 (带1光1电交换口)

型号：FCT-081619次留言分享

描述：本工业轨式1-8路DI/DO/AI/AO服务器是为IP40防护等级，是一款能让DI/DO/AI/AO设备立即具备联网能力的服务器。该产品支持1-8路DI/DO/AI/AO转1路百兆电以太+1路百兆光以太，可以采用35mm轨式与壁挂

产品描述

功能特点

产品描述

本工业轨式1-8路DI/DO/AI/AO服务器是为IP40防护等级，是一款能让DI/DO/AI/AO设备立即具备联网能力的服务器。该产品支持1-8路DI/DO/AI/AO转1路百兆电以太+1路百兆光以太，可以采用35mm轨式与壁挂式安装方式，能满足不同应用现场的需求。
串口服务器支持多种网络协议，如TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP协议；拥有完善的管理功能，支持访问控制、快速配置、在线升级等；支持Modbus TCP；支持WEB访问方式。另外，配套提供的基于Windows平台的管理配置工具，能够一步一步引导用户对设备进行管理配置。

功能特点

◆ 采用ARM Cortex -M4 ，主频 192MHz处理器；
◆ 支持1路百兆电以太+1路百兆光SFP口，两个口为交换口，支持SFP光模块DDM管理；
◆ 以太网支持10/100Base-T(X)自适应以太网接口；支持自动协商（Auto-Nego Full&half duplex）,支持自动交叉线检测（MDI/MDIX）；
◆ 支持最多8路DI/DO/AI/AO，每2路为一个单位，任意配置DI/DO/AI/AO，比如2路DI+2路DO+2路AI+2路AO，或4路DI+4路AI，每路有指示灯状态指示；
◆ 模拟量输入支持12位分辨率输出，2‰精度，支持2线，3线，4线传感器接入；支持0-20mA、4-20mA、0-5V、0-10V，-5V-+5V 5种模拟量输入信号。
◆ 开关量输入支持干接口或NPN,PNP晶体管方式，开关量输出支持干接口或24V MOS管方式;
◆ 光接口支持多模双纤、单模双纤、单模单纤三种光纤传输模式，SC/ST/FC/LC接口可选
◆ 支持支持Modbus TCP ，TCP Server、TCP Client、UDP Server、UDP Client，等多种工作模式；
◆ 支持Windows配置工具、串口和WEB等多种配置形式、支持SNMP网管；
◆ 支持本地和远程的系统固件升级；
◆ 支持宽范围9-55V交流与直流电源输入;
◆ 支持内部隔离，冗余双电源输入;
◆ 电源支持过载保护、防反接保护;
◆ 符合工业四级电磁兼容性要求;
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等;
◆ 无风扇高效散热，降低修复时间;
◆ 阳极氧化铝合金外壳，IP40防护等级，能够经受住恶劣环境的考验;
◆ 导轨或壁挂式安装;
◆ 宽温型：工作温度-40℃~ +85℃;
◆ 所有型号皆通过100%烤机测试;

技术参数

◆ 10/100M以太网接口
协    议：符合IEEE 802.3ab，IEEE 802.3z
速    率：10/100自适应m全/半双工自适应
MAC地址表：可以学习4096个MAC地址
物理接口：RJ45座支持Auto-MDIX
◆ 光纤部份
光口：1
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：20~120Km
典型发射功率:
   单模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ 开关量接口
输出接口类型：
干接点：信号继电器干接点输出；30VDC/0.5A，最大开关频率：50HZ
脉冲量（湿接点）：
光MOS继电器输出，245VDC/0.12A，0-VCC(VCC为    本机供电电源电压)
响应时间：
干接点输出:<1.2ms；湿接点输出<0.6ms
开关信号输入:
干接点：；湿接点：NPN&PNP

输出浪涌保护:
干接点输出：无；
湿接点输出：TVS+固体放电管防护
◆ 电流模拟量
输入输出范围： 0~20mA(包含 4~20mA)
分辨率： 12位
采样速率： 20K次/秒
时间延迟： <0.1ms
最大负载能力： 600Ω
输入电阻： 125Ω
精度： 0.2%(常温)
◆ 电压模拟量
输入输出范围： 0~10V(包含 0~5V)，-5V-+5V
分辨率： 12位
采样速率： 20K 次/秒
时间延迟： <1ms
最大负载能力： 600Ω
输入电阻： 100ΚΩ
精度： 0.2%(常温)
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100,000小时

产品型号	FCT-081619
产品功能描述	在以太网上传输8路DI/DO/AI/AO，工业轨式
业务端口描述	8路DI/DO/AI/AO接口；1路百兆电口+1路百兆SFP光口
电源	冗余双电源电源输入DC9-55V 或AC7-43V,功耗<5W 过载保护：支持；反接保护：支持；冗余保护：支持接入端子：4芯5.08mm间距插入式端子
产品尺寸	外壳：IP40防护等级，铝合金材质尺寸：133mm(长) x 120mm(宽) x 40.0mm(高) 装方式：导轨安装、壁挂式安装
重量	0.65Kg/台

应用方案

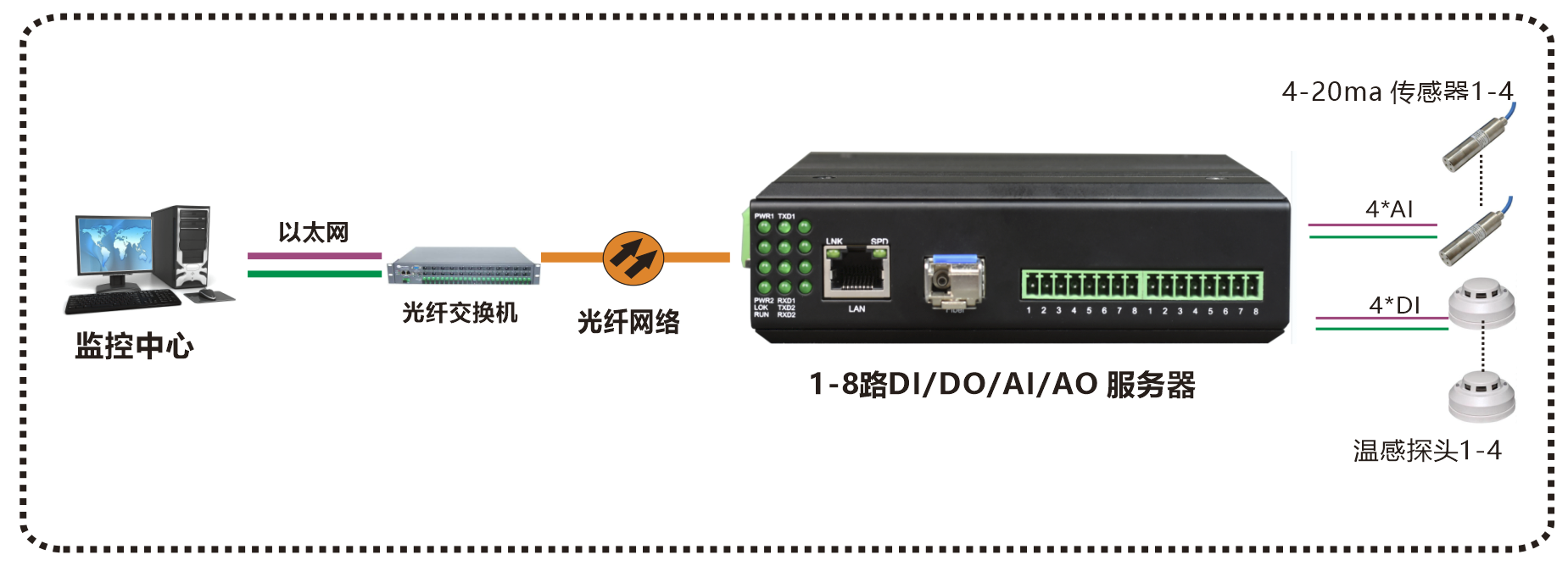

案例一：单台应用

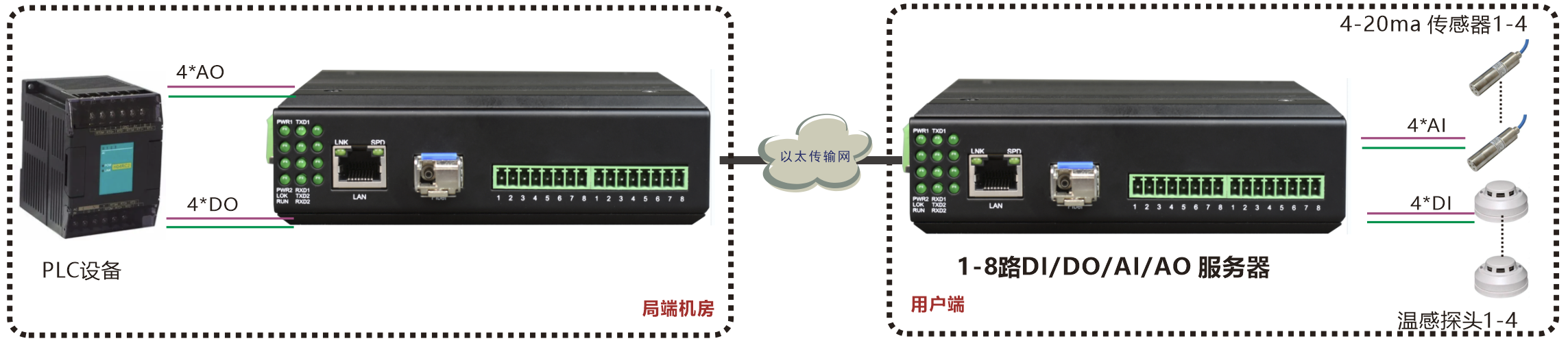

案例二：成对应用

产品尺寸
