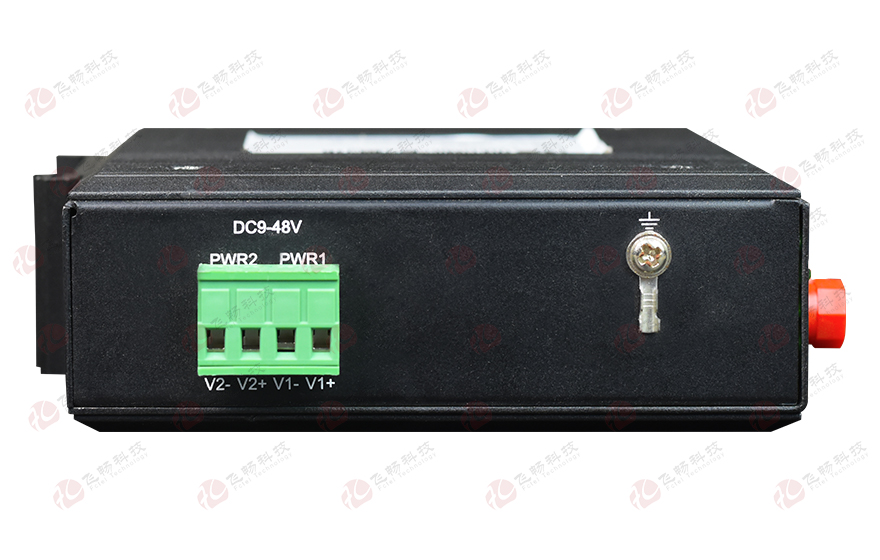

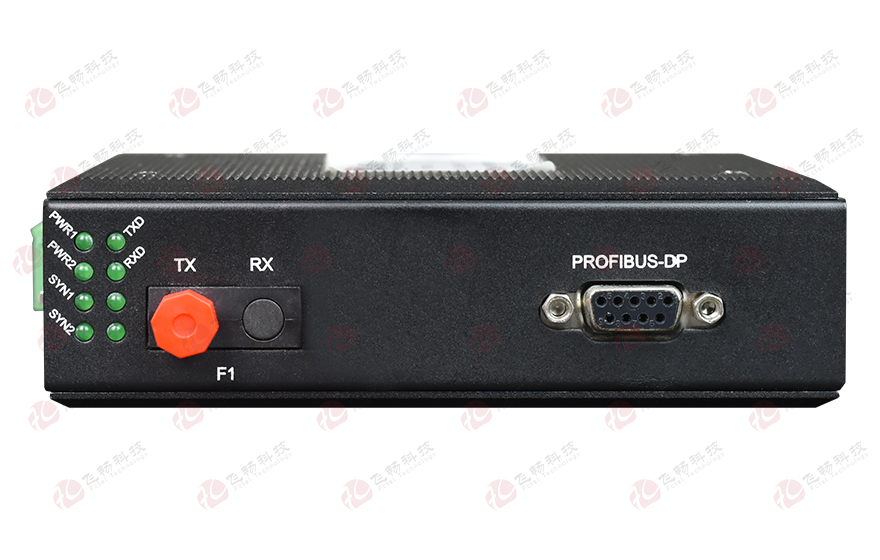

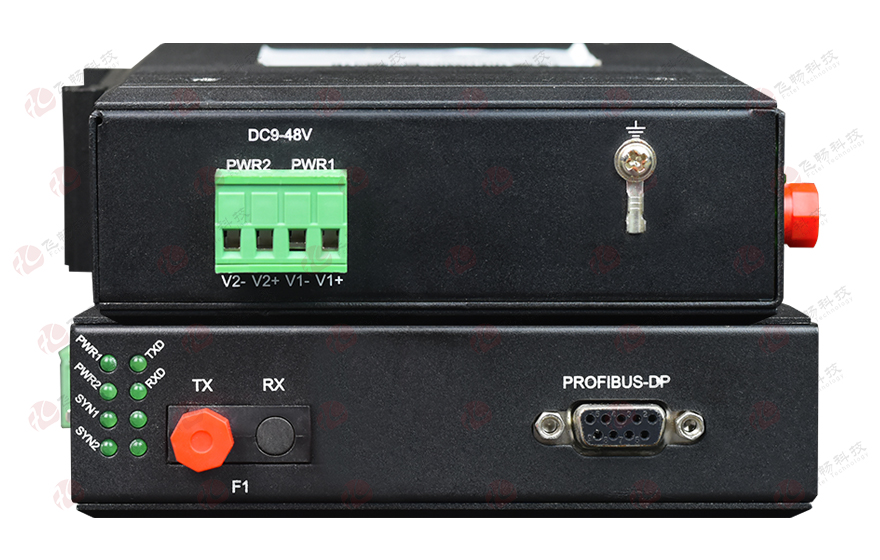

工业轨式 1路Profibus-DP光端机（可增加1+1光纤备份）

型号：FC2P-DP1次留言分享

描述：本系列设备采用大规模FPGA设计，采用独创技术，可同时支持 1路Profibus-DP到光纤中继，通信速率0-12Mpbs。，IP40防护等级，波浪纹铝制加强机壳，35mmDIN导轨安装，AC DC（9~55V）宽电源输入。

产品描述

功能特点

产品描述

本系列设备采用大规模FPGA设计，采用独创技术，可同时支持 1路Profibus-DP到光纤中继，通信速率0-12Mpbs。，IP40防护等级，波浪纹铝制加强机壳，35mmDIN导轨安装，AC & DC（9~55V）宽电源输入，电源冗余和隔离保护等优点。-40~75℃工作温度范围，能够满足各种工业现场的要求，提供便捷的光纤通讯解决方案。可选配光纤1+1备份保护功能。

功能特点

◆ 该设备配对使用，本端信号输入，对端信号输出；

◆ 提供 1 路 Profibus DP现场总线，通信波特率自适应 9600-12Mbps；

◆ 多模光纤/单模光纤可选，多模可传输 2KM，单模可传输 20-120KM，ST/SC/FC 接口可选；
◆ 可提供两个光接口，双光口1+1 保护（APS）功能；（选配功能）

◆ 具有信号故障保护功能；全方位显示电接口和光纤运行状态；

◆ Profibus DP接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω);共模:6KV，阻抗(2Ω) 标准；

◆ 支持宽范围9-48V交直流输入支持内部隔离，冗余双电源输入电源支持过载保护、防反接保护；

◆ 符合工业四级电磁兼容性要求；

◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等；

◆ 无风扇高效散热，降低修复时间；

◆ IP40外壳防护等级，能够经受住恶劣环境的考验；

◆ DIN 35mm导轨式或壁挂式安装；

◆ 宽温型：工作温度-40℃~ +85℃；

◆ 所有型号皆通过100%烤机测试，保修期：5年。

技术参数

◆ 光纤部份

光口：1（可选配1+1光纤备份）

光纤：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm多模；1310nm/1550nm单模

无中继传输距离：20~120Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

◆ Profibus DP接口

标准：支持Profibus DP总线标准

通信速率：9.6kBit/s、19.2 kBit/s、45.45kBit/s、 93.75k kBit/s、187.5kBit/s、500kBit/s、 1.5MBit/s、6MBit/s and 12MBit/s.

物理接口： 9针的D-Sub插孔连接器，管脚定义符合 Profibus DP的协议规范

速率设置：9600-12Mbps/s自动识别

信号延时（电口）：≤11Bit

终端电阻：本机不带终端电阻请按需要外接

◆ 环境指标

工作温度：-40℃—+85℃

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：＞100000小时

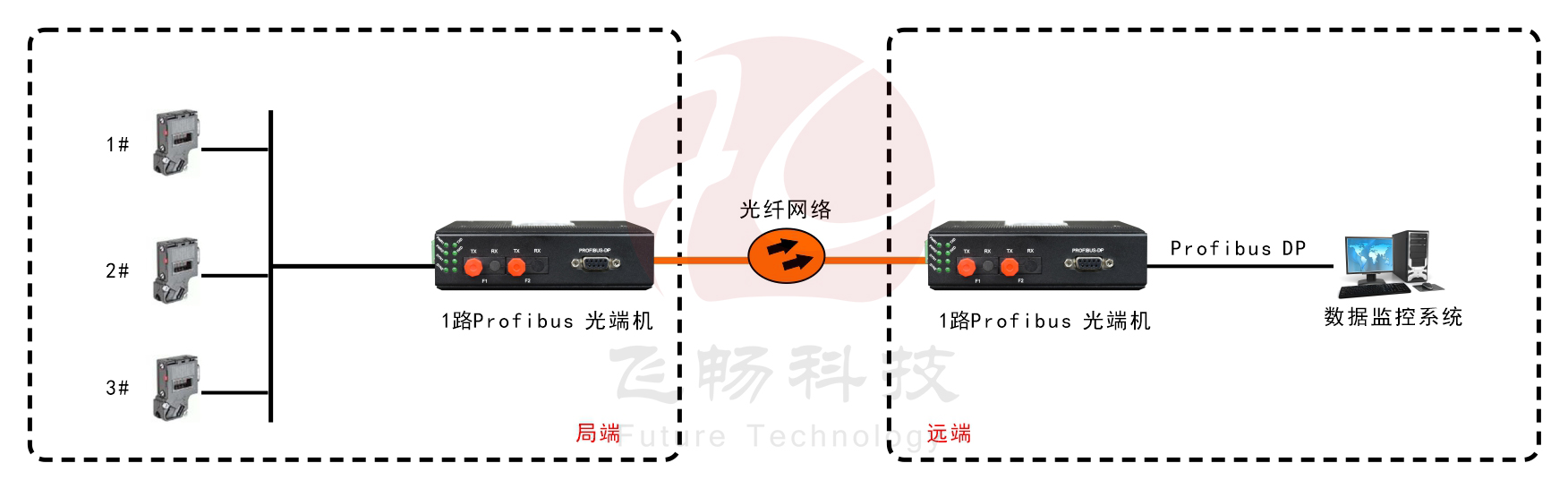

应用方案

产品尺寸

产品视频

资料下载

工业轨式 1路Profibus-DP光端机规格书
