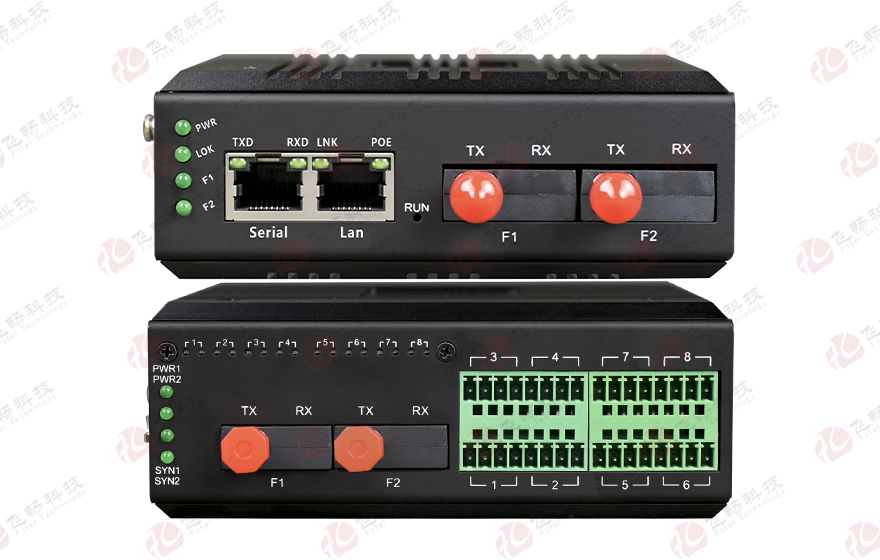

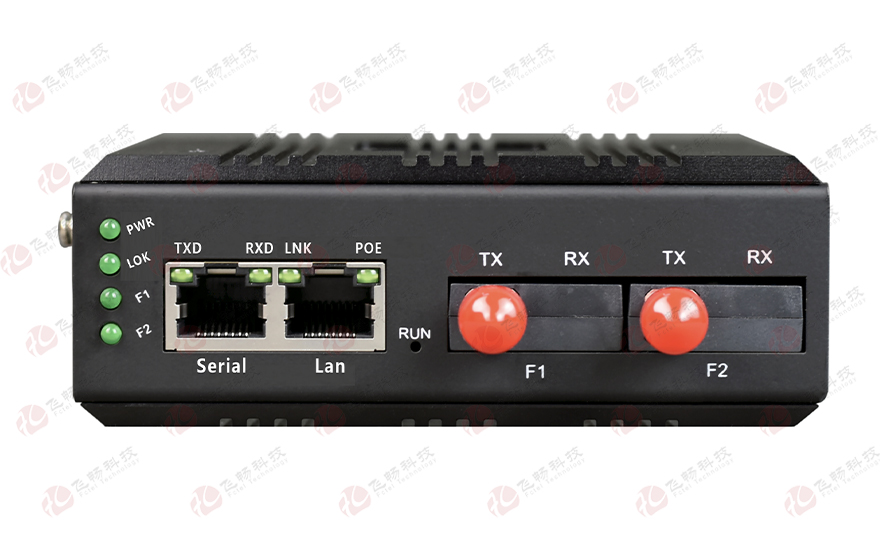

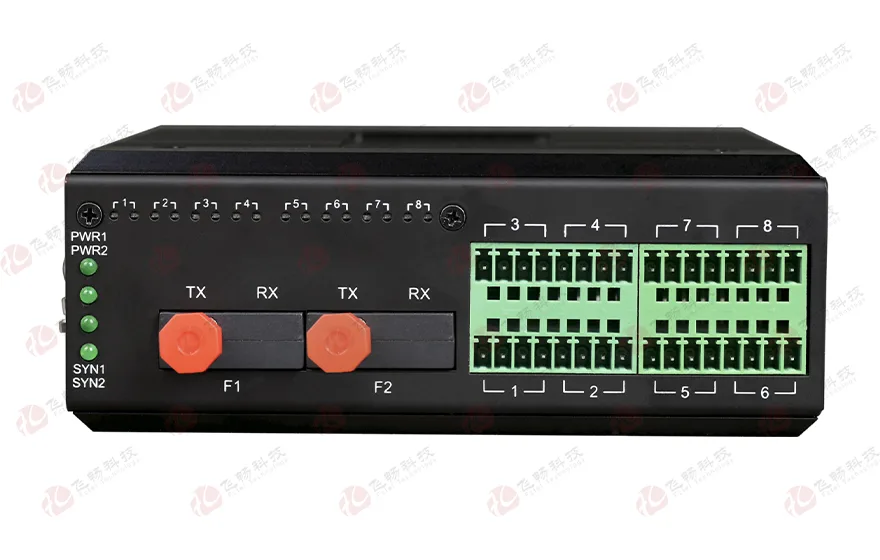

工业轨式 16路DIDO AIAO 光纤自愈环网 ModBus RTU&TCP 采集器

型号:FCM-041615/FCM-042416留言

描述:工业级环网型光端机提供每个节点最多16路DI/DO/AI/AO在光纤中传输,支持多种光纤网络拓扑结构:点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构,并可在此基础上组网

产品描述
工业级环网型光端机提供每个节点最多16路DI/DO/AI/AO在光纤中传输,支持多种光纤网络拓扑结构:点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构,并可在此基础上组网为更复杂的网络拓扑结构,具有环网自愈保护功能。主机采用ModBus RTU与ModBus TCP双上联接口,方便现场实施。
功能特点
 铝合金阳极氧化外壳,IP40防护等级,能够经受住恶劣环境的考验;
 光纤环网节点机支持16路DI/DO/AI/AO,支持最多16路,每2路为一个单位,任意配置DI/DO/AI/AO,比如4路DI+4路DO+4路AI+4路AO,或8路DI+8路AI,每路有指示灯状态指示;
 模拟量输入支持12位分辨率输出,2‰精度,支持2线,3线,4线传感器接入;支持0-20mA、4-20mA、0-5V、0-10V,-5V-+5V 5种模拟量输入信号。
 光接口支持多模双纤、单模双纤、单模单纤三种光纤传输模式,SC/ST/FC/LC接口可选
 支持多种光纤网络结构:点对点、星型、链型、环网冗余,并可组成更复杂的网络拓扑结构支持多种光纤网络结构;
 节点机Modbus RTU地址硬件可设,地址、波特率、恢复默认参数、查询参数、可设置,可修改,掉电保存;带复位按钮,一键恢复出厂设置。
 支持Windows配置工具、串口和WEB等多种配置形式、支持SNMP网管,可以在WEB上切换上联接口是Modbus RTU还是TCP,支持过网关,跨路由通信;支持虚拟串口驱动访问模式和网络中断自动恢复连接功能;
 支持标准TCP/IP SOCKET应用程序访问,TCP支持多连接,满足4个以内用户同时监控或管理设备;
 支持本地和远程的系统固件升级;
 接口接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(40Ω);共模:6KV,阻抗(40Ω) 标准;
 支持宽范围交直流输入,支持内部隔离,冗余双电源输入,电源支持过载保护、防反接保护
 符合工业四级电磁兼容性要求,超强防雷功能:防雷击,可抗感应高压,防浪涌等
 无风扇高效散热,降低修复时间,能够经受住恶劣环境的考验,导轨或壁挂式安装
 宽温型:工作温度-40℃~ +85℃
 所有型号皆通过100%烤机测试,保修期:5年
技术参数
 光纤部份
光口:2
光纤:单纤双纤
光纤接口:FC/SC/ST/LC(SFP)
波长:850nm/1310nm多模;1310nm/1550nm单模
无中继传输距离:20~120Km
典型发射功率:
   单模1310/1550nm:≥-9dBm
   多模850nm:-18dBm
   多模1310nm: -25dBm
接受灵敏度范围:-28dBm~- 40dBm
 开关量接口
输出接口类型:
干接点: 信号继电器干接点输出;
脉冲量(湿接点):
光MOS继电器输出,0-VCC(VCC为本机供电电源电压)
响应时间:
干接点输出:<1.2ms;湿接点 输出<0.6ms
开关信号输出:
干接点:30VDC/0.5A;湿接点:245VDC/0.12A
最大开关频率  50HZ
输出浪涌保护:
 干接点输出:无;
湿接点输出:TVS+固体放电管防护
 电流模拟量
输入输出范围: 0~20mA(包含 4~20mA)
分辨率:  12位
采样速率:  20K次/秒
时间延迟: <0.1ms
最大负载能力: 600Ω
输入电阻:  125Ω
精度:  0.2%(常温)
 电压模拟量
输入输出范围: 0~10V(包含 0~5V),-5V-+5V
分辨率:  12位
采样速率:  20K 次/秒
时间延迟:  <1ms
最大负载能力: 600Ω
输入电阻:  100ΚΩ
精度:  0.2%(常温)
 电气和机械特

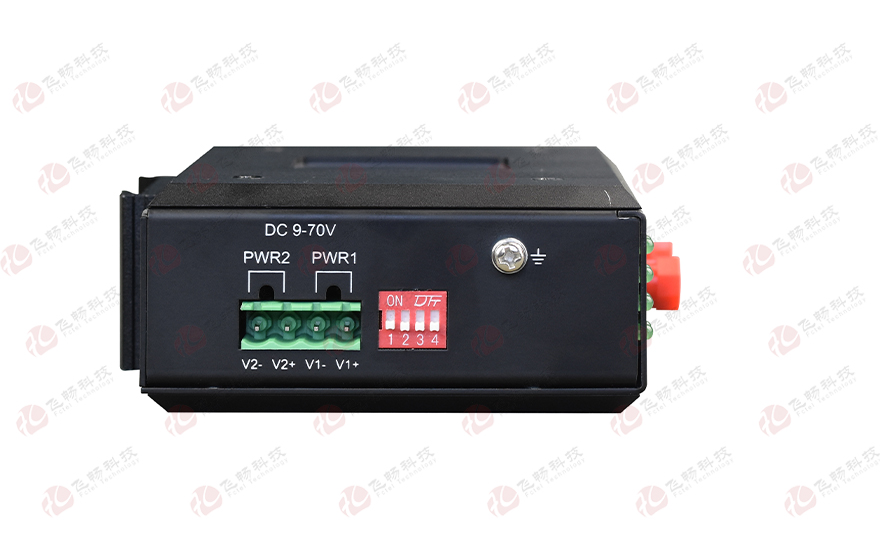

   冗余双电源输入:   DC9-70V 功耗<5W
   过载保护:        支持
   反接保护:        支持
   冗余保护:        支持
   接入端子:        4芯5.08mm间距插入式端子
   外壳:            IP40防护等级,铝合金材质
   安装方式:        导轨安装、壁挂式安装
   重量:           0.75kg/台(节点机)/0.45kg/台(主机)
尺寸:  110mm(长)x86mm(宽)x40.0mm(高)(主机)
133mm(长)x120mm(宽)x40.0mm(高)(节点机
 环境指标
工作温度:-40℃—+85℃
储存温度:-40℃—+85℃
工作湿度:0%—95%(无凝结)
MTBF:   >100,000小时
应用方案
本产品支持多种光纤网络拓扑结构:点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构,并可在此基础上组网为更复杂的网络拓扑结构

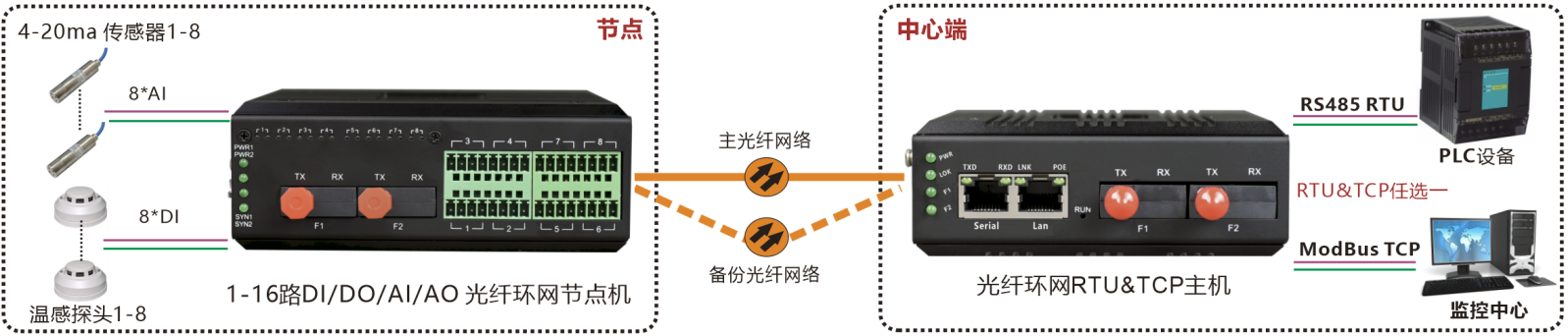

 点对点(Point to Point) 应用场合:
某些单独分散的总线节点间需要远距离通讯,或者受干扰严重需要电气隔离:

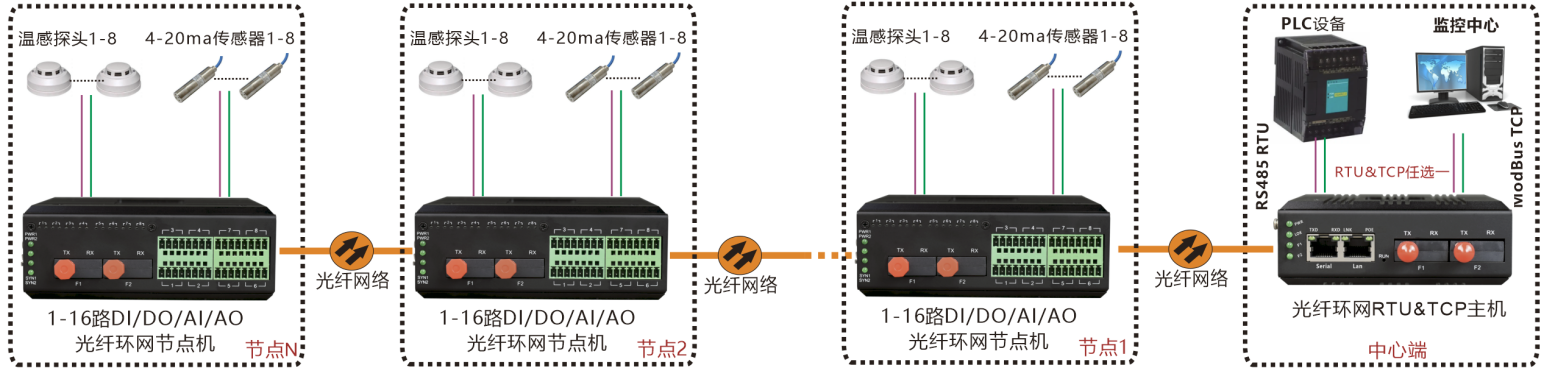

 链型(Line) 应用场合:
多个总线节点间需要远距离通讯,或者多个节点间需要完全的电气隔离抗干扰:

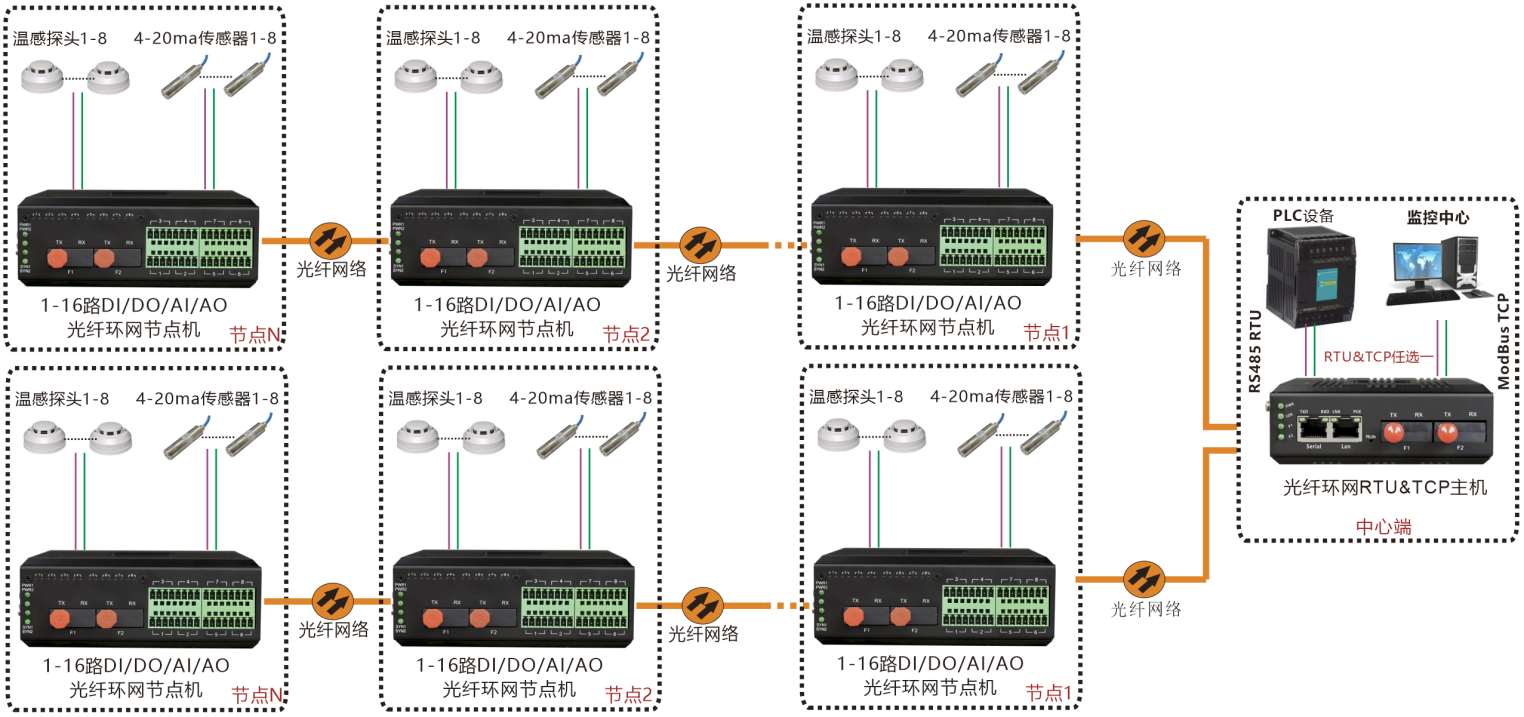

 星型(Star)应用场合:
多个节点之间需要改变总线链型拓扑方式,或者多个节点间需要完全的电气隔离时;

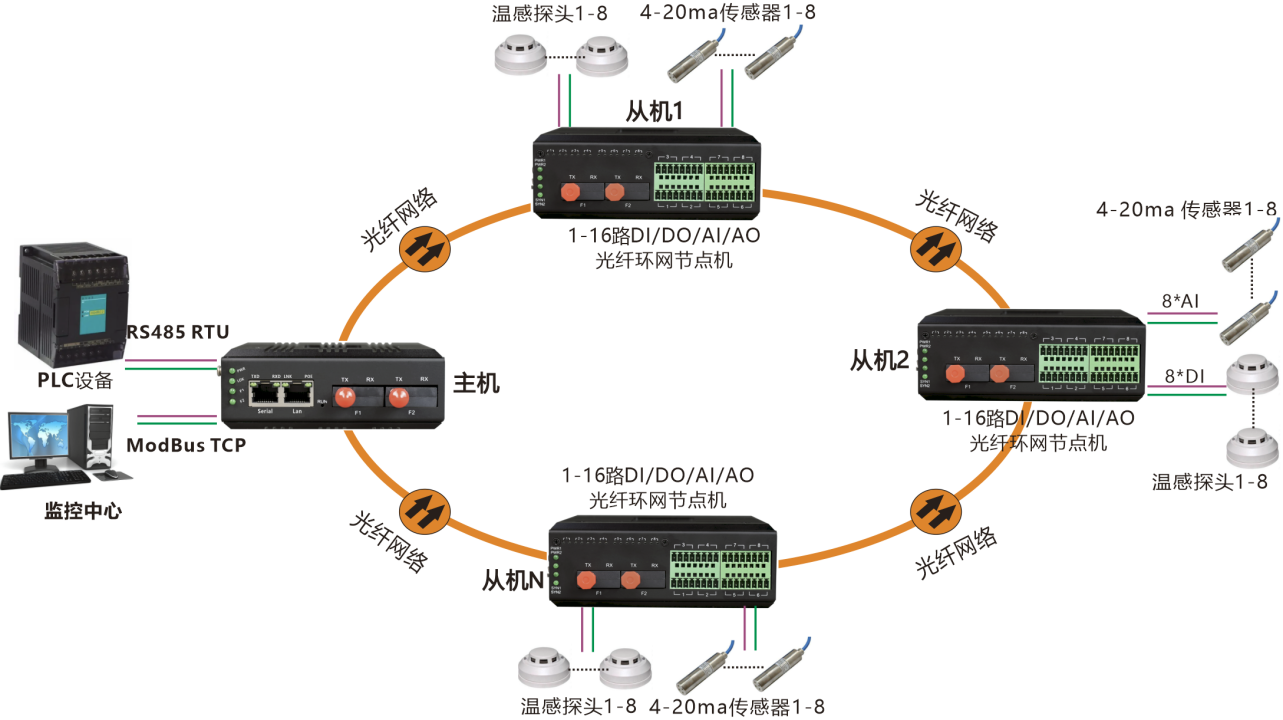

 环形(Circle):应用场合:
多个节点间需要提供冗余光纤链路保障总线可靠通讯时

本系列产品应用灵活,同时,该系列产品可采用双光口实现双纤环网冗余功能,当某处光纤故障时,系统会在10ms内重建网络链路,保障系统的正常通信,实现对总线信号传输的自愈保护功能,网络故障排除后系统会自动恢复;

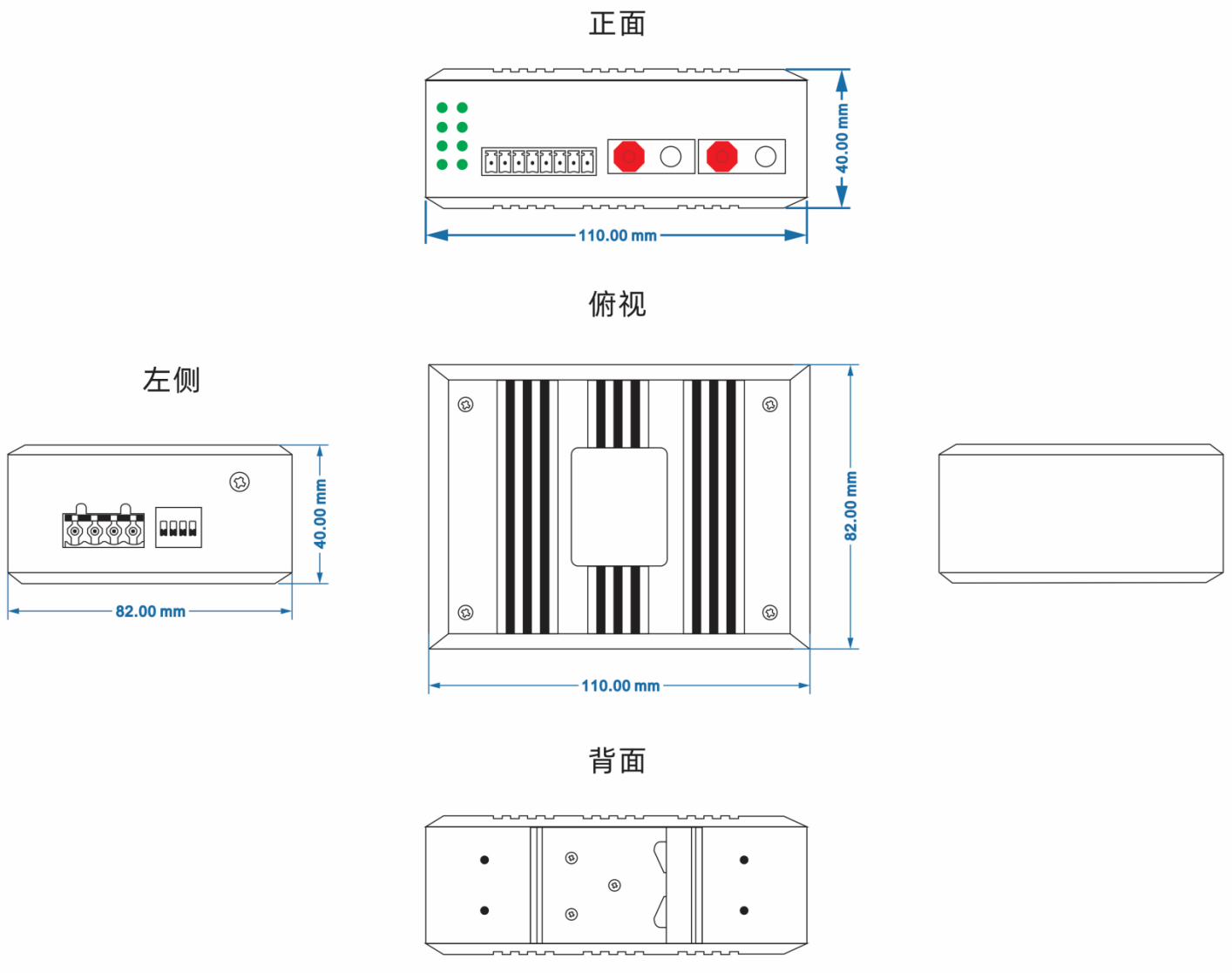

产品尺寸
