  • 飞畅科技-工业级 轨式16路DIDOAIAO LoRa 传输设备
  • 飞畅科技-工业级 轨式16路DIDOAIAO LoRa 传输设备

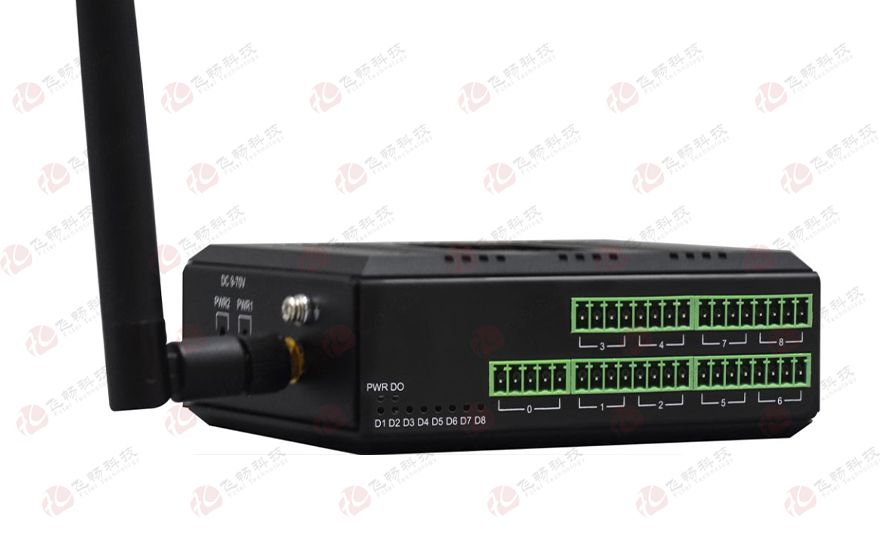

工业级 轨式16路DIDOAIAO LoRa 传输设备

型号：FCT-042909-4-1次留言

描述：一款LoRa透传设备，为IP40防护等级，专门用于将最多16路DI/DO AI/AO信号通过LoRa进行传送的无线中继设备。 这款无线网关采用工业级的高性能32位通信处理器，以嵌入式OS实时操作系统为软

产品描述
一款LoRa透传设备，为IP40防护等级，专门用于将最多16路DI/DO AI/AO信号通过LoRa进行传送的无线中继设备。 这款无线网关采用工业级的高性能32位通信处理器，以嵌入式OS实时操作系统为软件支撑平台，可以采用35mm轨式与壁挂式安装方式，能满足不同应用现场的需求。
功能特点
◆ 使用 LoRa 扩频技术进行无线数据传输的终端，为用户提供全透明数据传输模式，-139dbm 高接收灵敏度，超强抗干扰能力，发射功率可调
◆ ISM 430M-490M免费频段，无需申请频率使用费，默认490M，避开433M拥挤频段；
◆ 16路DI/DO/AI/AO，支持最多16路，每2路为一个单位，任意配置DI/DO/AI/AO，比如4路DI+4路DO+4路AI+4路AO，或8路DI+8路AI，每路有指示灯状态指示；
◆ 模拟量输入支持12位分辨率输出，2‰精度，支持2线，3线，4线传感器接入；支持0-20mA、4-20mA、0-5V、0-10V，-5V-+5V 5种模拟量输入信号。
◆ 提供配套的PC端测试软件，方便调试、参数配置，修改；
◆ A设备检测AI/DI数据并通过LoRa传输方式传输到B设备，B设备AO/DO状态一致；

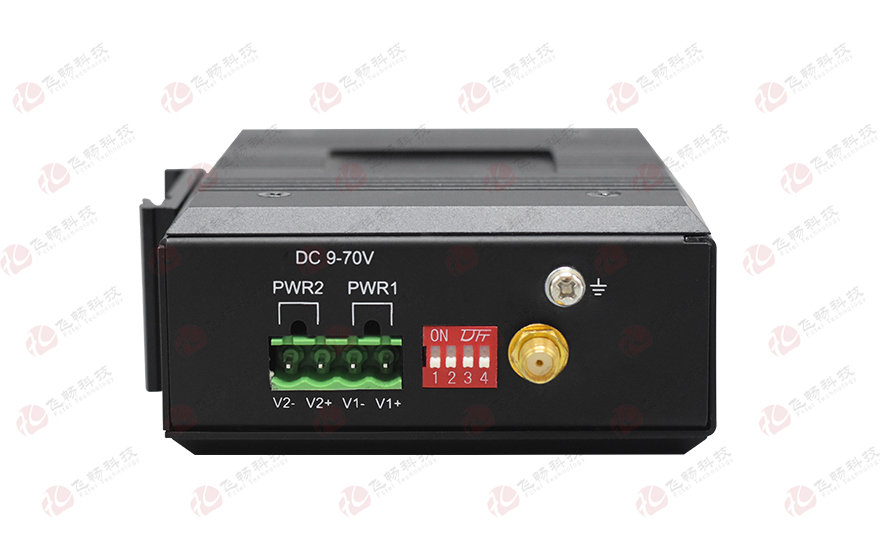

◆ 双DC供电（5.08接线端子）：可以DC9-70V或AC7-55V宽范围电源供电，电源具备极性自动检测功能，安装时无需区分正负极；支持内部隔离，冗余双电源输入;防反接保护
◆ 电源支持过载保护;符合工业四级电磁兼容性要求;超强防雷功能：防雷击，可抗感应高压，防浪涌等;
◆ 无风扇高效散热，降低修复时间;
◆ 铝合金阳极氧化外壳，IP40防护等级，能够经受住恶劣环境的考验;
◆ 导轨或壁挂式安装;
◆ 宽温型：工作温度-40℃~ +85℃;
◆ 所有型号皆通过100%烤机测试;
技术参数
◆ 开关量接口
输出接口类型：
干接点： 信号继电器干接点输出；
脉冲量（湿接点）：
光MOS继电器输出，0-VCC(VCC为本机供电电源电压)
响应时间：
干接点输出:<1.2ms；湿接点 输出<0.6ms
开关信号输出:
干接点：30VDC/0.5A；湿接点：245VDC/0.12A
最大开关频率  50HZ
输出浪涌保护:
 干接点输出：无；
湿接点输出：TVS+固体放电管防护
◆ 电流模拟量
输入输出范围： 0~20mA(包含 4~20mA)
分辨率：  12位
采样速率：  20K 次/秒
时间延迟： <0.1ms
最大负载能力： 600Ω
输入电阻：  125Ω
精度：  0.2%(常温)
◆ 电压模拟量
输入输出范围： 0~10V(包含 0~5V)，-5V-+5V
分辨率：  12位
采样速率：  20K 次/秒
时间延迟：  <1ms
最大负载能力： 600Ω
输入电阻：  100ΚΩ
精度：  0.2%(常温)
◆ LoRa接口
RF 频率 ：默认 490M，400M~520MHz 可配置
RF 发射功率：默认20dbm / 100mW
空中速率 ：0.018-37.5kbps
空中距离： 4~8km
接收灵敏度 ：-139dbm Max
天线接口 ：SMA接口,外螺纹内针
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100,000小时

产品型号 FCT-042909-4-1
产品功能描述 工业轨式16路DI/DO/AI/AO LoRa透传设备
业务端口描述 1路Lora接口，16路DI/DO/AI/AO
电源 冗余双电源输入DC9-70V 或AC7-50V,功耗<5W
过载保护：支持；反接保护：支持；冗余保护：支持
接入端子：4芯5.08mm间距插入式端子
重量 0.45Kg/台

应用方案

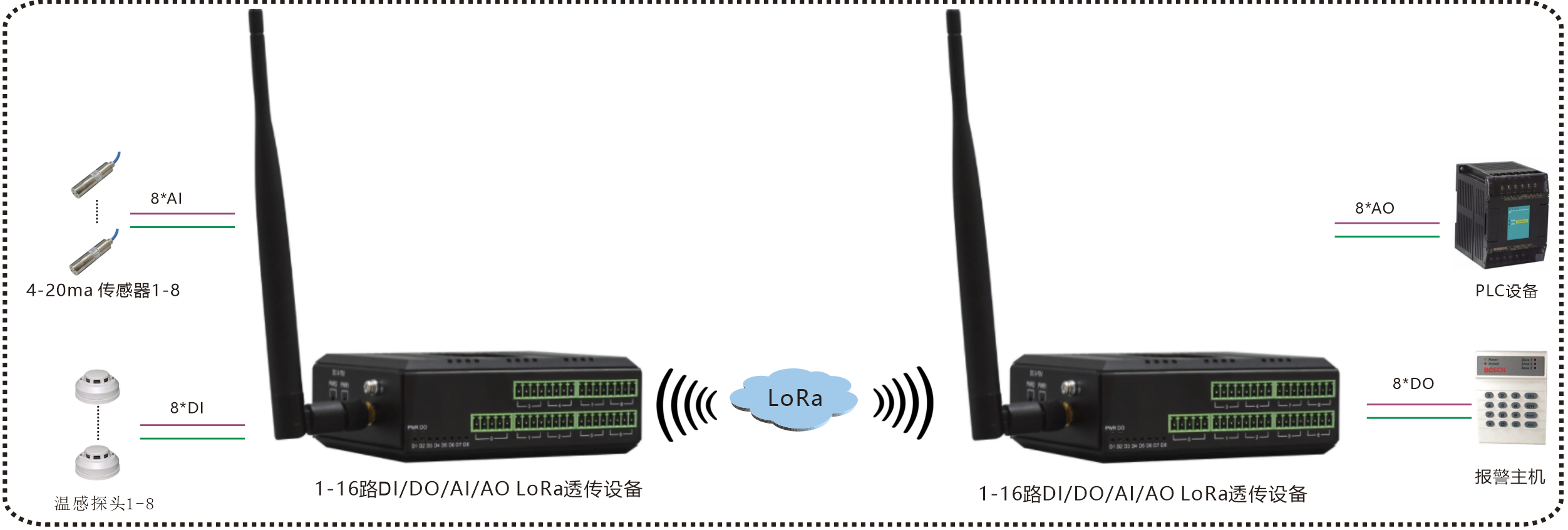

方案1：2台Lora设备点对点同-频率下双向DIDO，AIAO收发互传

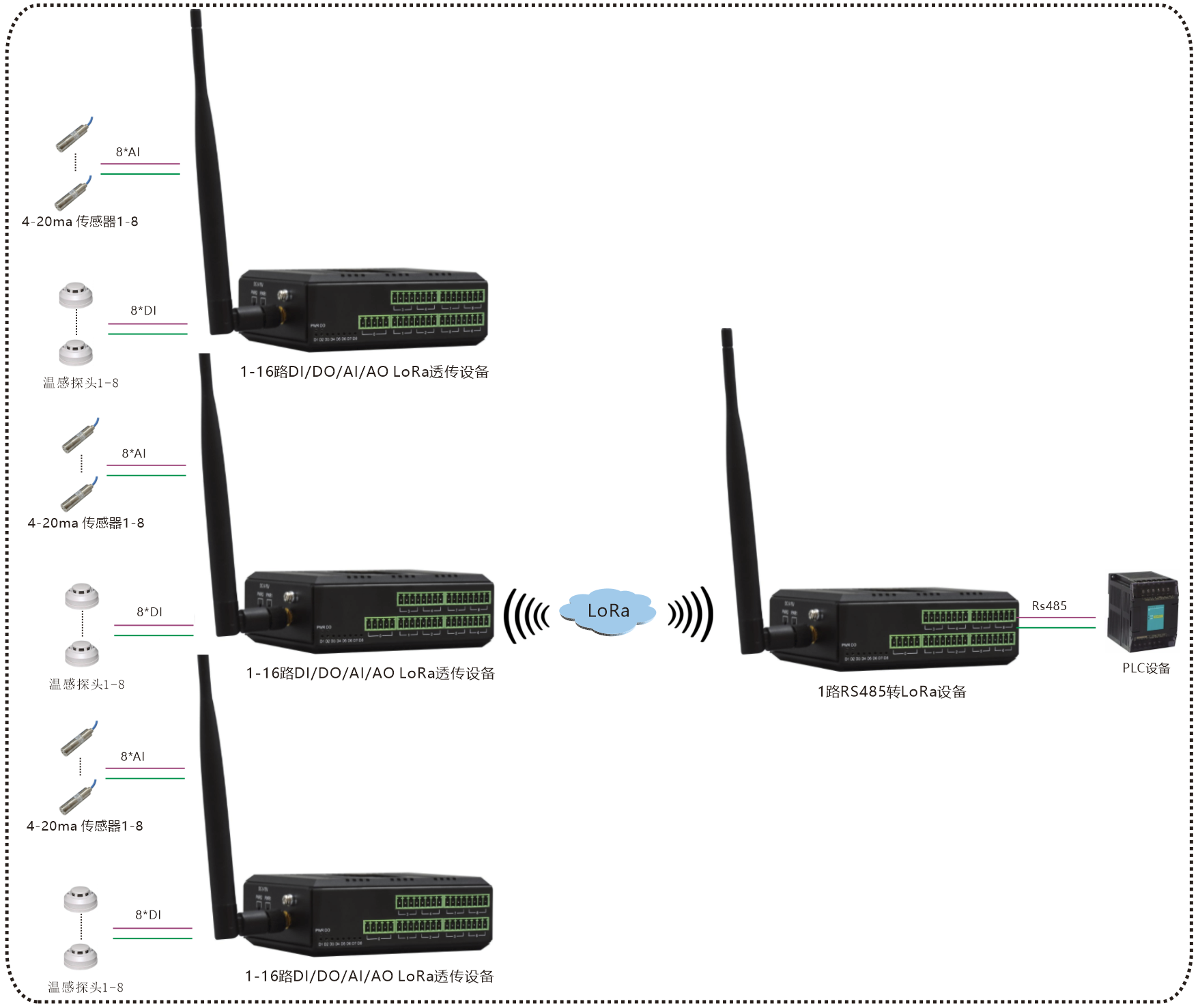

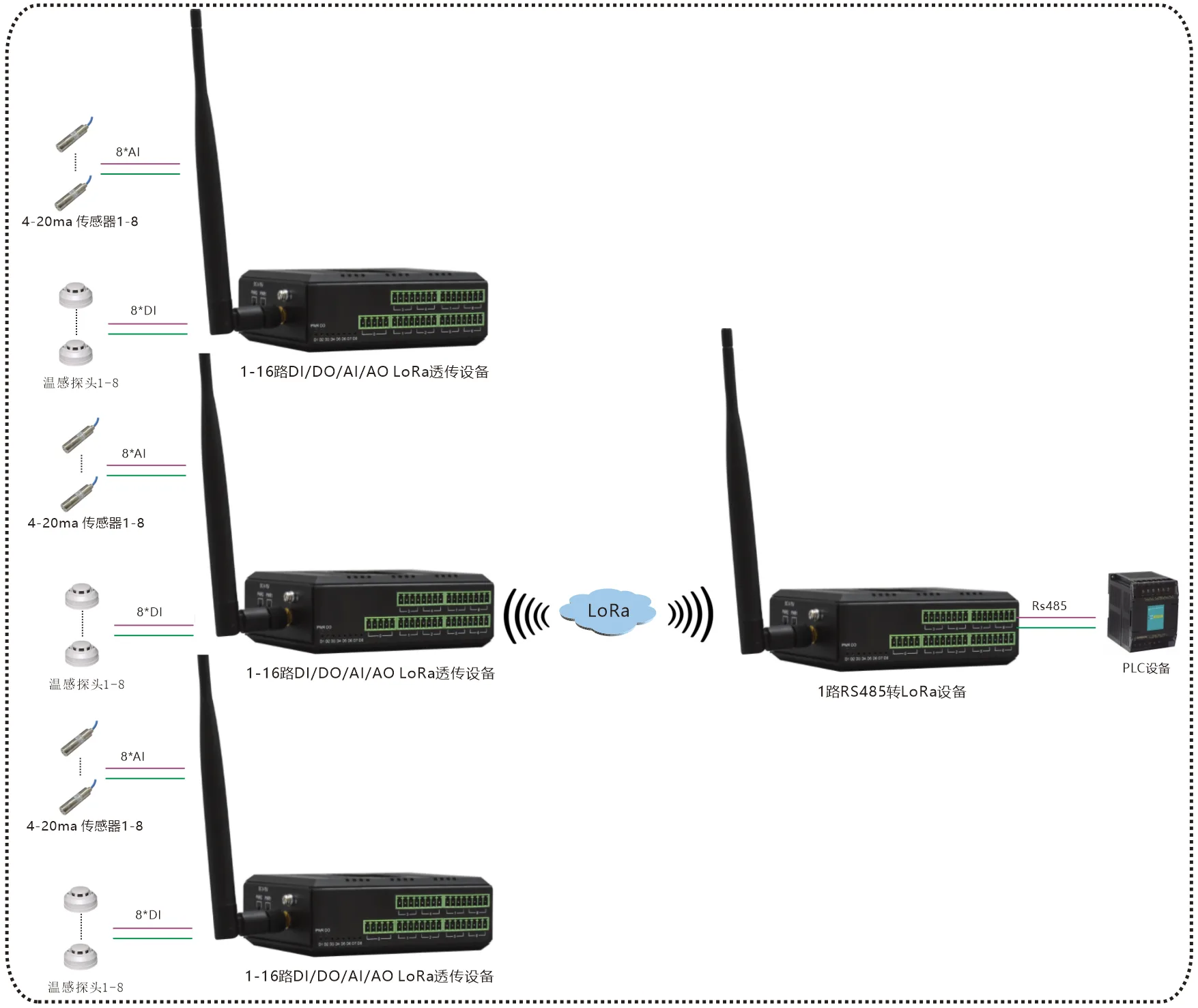

方案2：任意一台Lora转485设备可作为主站，其他Lora作为从站,自定义轮询依次采集各个Lora下挂设备的DIDO，AIAO数据

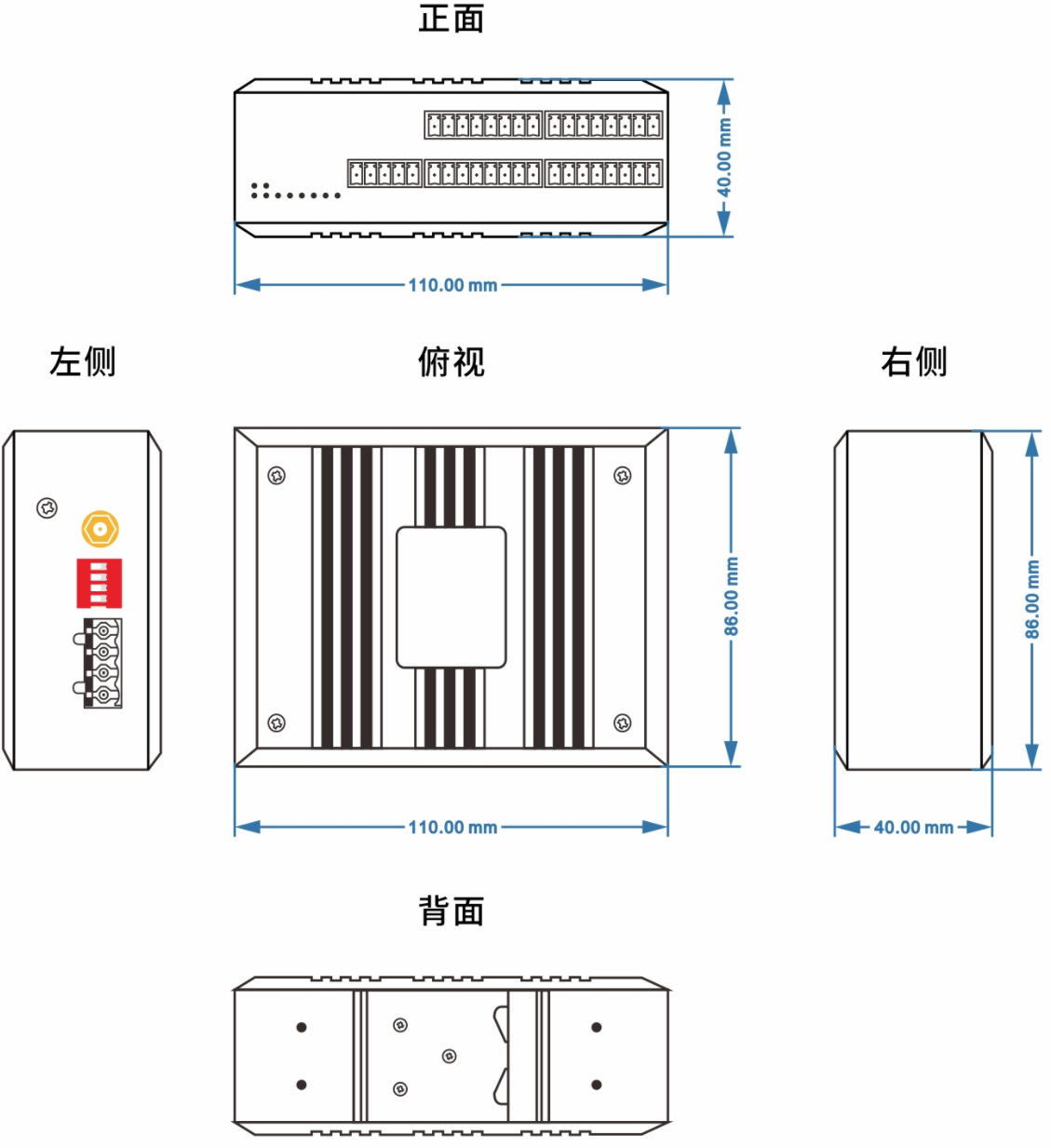

产品尺寸
