开关量光端机传输干接点时，最重要的结论是：先确认现场输出确实是无源触点，再根据业务正常状态选择COM与NO或COM与NC；不要把外部有源电压直接送入只接受干接点的输入端。远端不能只看指示灯，还要测量继电器输出在动作前后的通断，并分别验证断纤、断电和恢复。不同产品的端子定义、输入方式和负载能力可能不同，以下给出通用工程方法，最终以所用飞畅产品铭牌、端子图和说明书为准。
01先分清干接点、湿接点和继电器输出
干接点本身不提供电压，只表示两个端子之间断开或闭合。门磁、液位浮球、继电器辅助触点和部分报警主机常提供这种输出。湿接点则由现场设备带出电压或电流，接入前必须核对极性、电压范围及公共地。把湿接点误接到只接受无源触点的输入端，可能造成误动作或损坏。
远端常见的是继电器干接点输出，它只是把状态复现为新的触点，报警灯、接触器或PLC输入是否需要独立电源，要看负载回路。开关量光端机负责状态传输，不等于为所有负载供电。飞畅官网的1—128路开关量光端机产品线包含普通型和工业轨式方向，具体输入、输出形式及通道数量应按实际页面和订货配置核对。
02COM、NO、NC应该怎么选
COM是公共端；NO为常开，设备未动作时COM与NO断开，动作后闭合；NC为常闭，未动作时COM与NC闭合，动作后断开。门禁开门报警、泵故障和水位越限等业务不能只凭名称选择，应先问清楚系统希望在正常状态下看到什么电平，以及断线是否也要触发告警。
若希望线路断开也能暴露故障，常闭回路通常更容易形成失效安全思路：正常时回路闭合，传感器动作、线缆断开或端子松脱都可能表现为断开。但这也要求上位系统能区分工艺动作与线路故障；必要时增加独立故障通道。接线前用万用表通断档测量现场触点在正常和动作状态下的变化，再决定COM+NO或COM+NC。

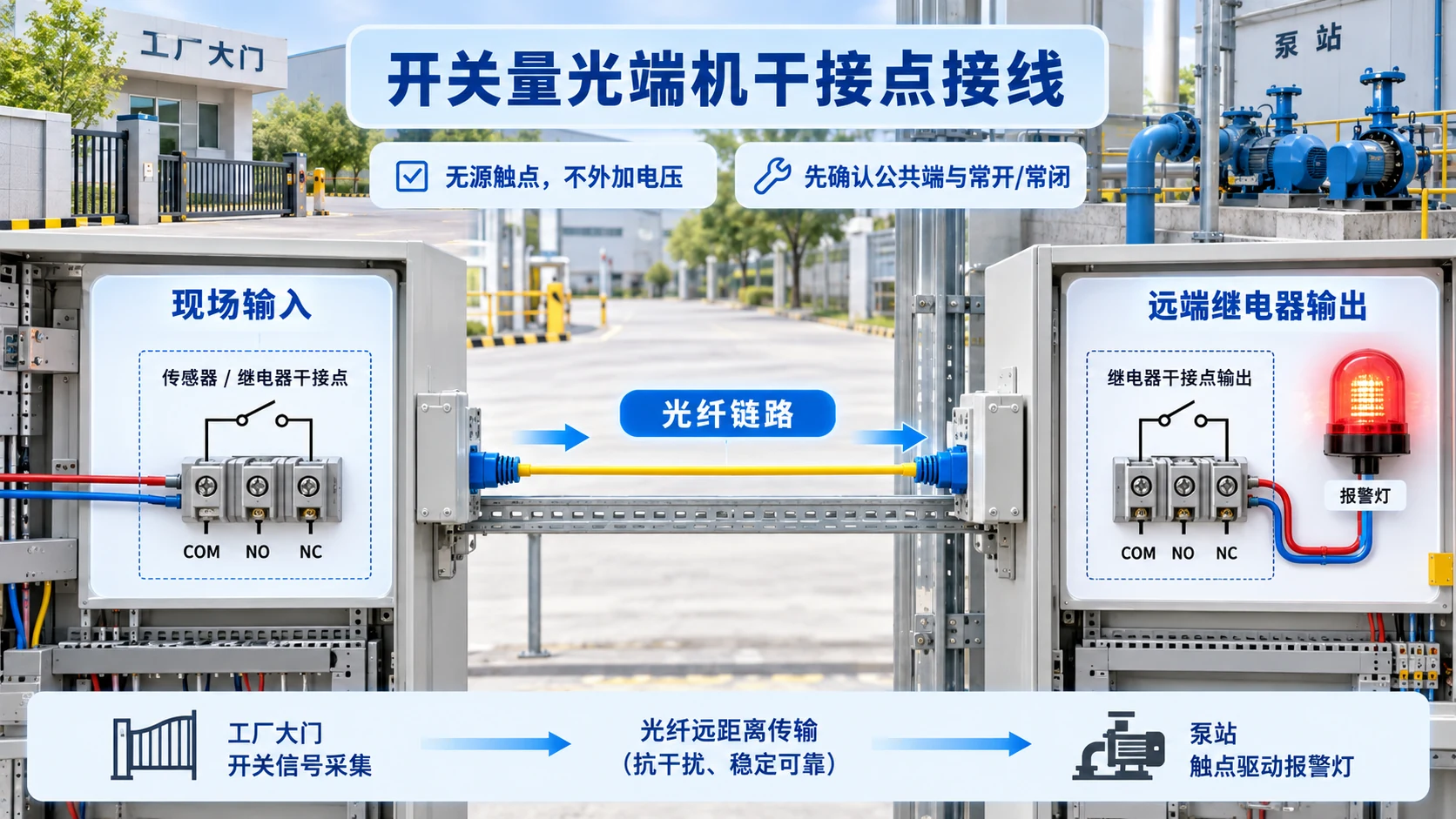

03两端接线按什么顺序做
第一步断开相关负载电源，拍照并记录端子号；第二步确认输入端标识和公共端，不以线色代替端子图；第三步把现场无源触点接入本端输入；第四步连接光纤并核对单纤/双纤、A/B端或收发方向；第五步按业务需求把远端继电器COM、NO或NC接入PLC数字量输入、报警回路或中间继电器。
若现场输出带电，应先通过合规中间继电器或厂家认可的隔离接口转换成无源触点，不能靠临时串电阻处理。远端驱动较大电流、电感负载或交流负载时，应使用合适的中间继电器、熔断保护与浪涌抑制，不能超出光端机输出触点额定条件。设备电源、保护地、屏蔽和光纤弯曲半径也要同时检查。
04为什么输入变化了远端却不动作
先在本端端子上用万用表确认触点确实发生断开/闭合变化，再观察输入通道指示。若输入正常而远端无输出，检查光口LOS、光纤收发方向、单纤A/B配对、接头清洁和链路衰耗。光链路正常后，再核对通道一一映射和远端输出端子，避免把第1路输入接到第2路负载。
若远端继电器已经动作而报警灯不亮，应把问题从传输设备转到负载回路：检查负载电源、COM/NO/NC选择、保险和回路线序。相反，通道无动作但负载偶尔闪烁，应排查触点抖动、长线感应、电源波动和端子松动。不要反复短接未知端子，任何带电测量都应由有资质人员按现场安全规程执行。

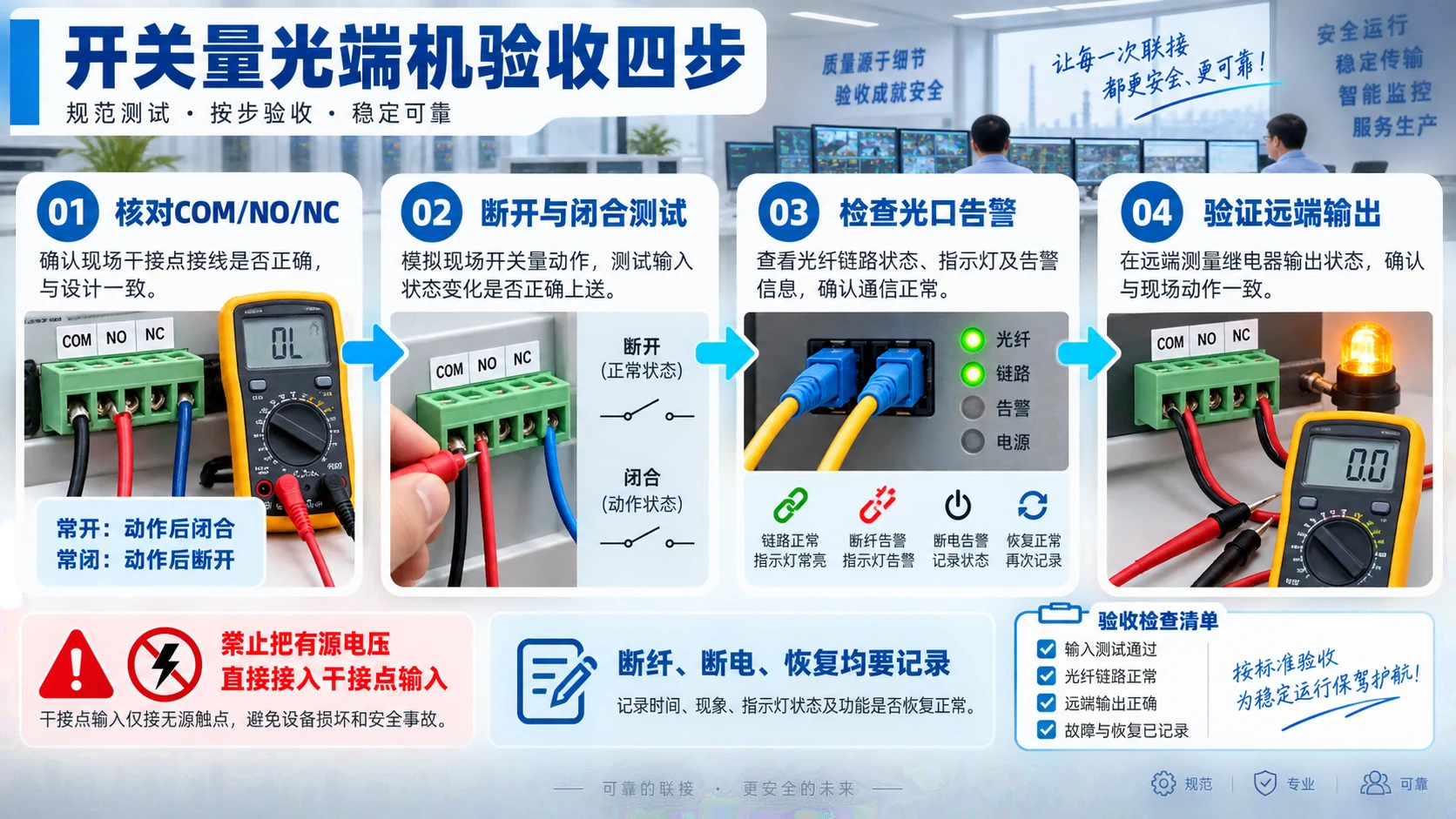

05怎样完成断纤、断电和恢复验收
先在正常链路下重复三次触点动作，记录本端输入、远端输出及上位机状态；再断开光纤，确认设备告警和业务的失效状态符合设计；随后恢复光纤，观察通道能否自动恢复。分别断开本端和远端电源，记录继电器释放状态、上位机告警和恢复时间。
验收表至少包含端子号、通道号、常开/常闭、正常状态、动作状态、断纤表现、断电表现和恢复结果。对水泵、门禁、消防联动等关键业务，应由系统责任方确认失效安全策略，不能把一次点对点通断测试等同于完整联动验收。维护时保留端子图、光纤编号和订货配置，避免以后更换设备时误用接口。
06选型与扩展时还要确认什么
选型除了通道数量，还要确认输入是干接点还是有源量、输出是继电器还是光MOS、是否需要双向传输、安装方式、供电方式、光接口和环境条件。相同外观的设备也可能因订货配置不同而采用不同端子定义，不能用其他型号照片替代本机资料。
如果项目同时传输以太网、串口、音频或电话，应评估多业务光端机是否更适合；若只传少量报警触点，专用开关量光端机通常更便于独立维护。相关基础可参阅单纤光模块A/B端配对和E1接口75Ω与120Ω接线边界，但本页只解决干接点接线与验收问题。
