串口服务器TCP客户端模式（TCP Client Mode）介绍

浏览次数：发布时间：2022-11-30

背景简介
假设串口服务器的串口工作在“TCP客户端模式”下，主动与1台主机PC建立连接，同时主机能够读取或发送以太网数据给一个串口设备。
短链接功能可选（无数据，串口服务器将在规定时间后自动关闭网络连接）。
串口服务器（TCP客户端）的参数信息如下：
    IP地址：192.168.0.148
    波特率：9600
    校验位：None
    数据位：8
    停止位：1
主机PC（TCP服务端）的参数信息如下：
    IP地址：192.168.0.166
    本地端口：40080

操作步骤
配置串口服务器的IP地址。

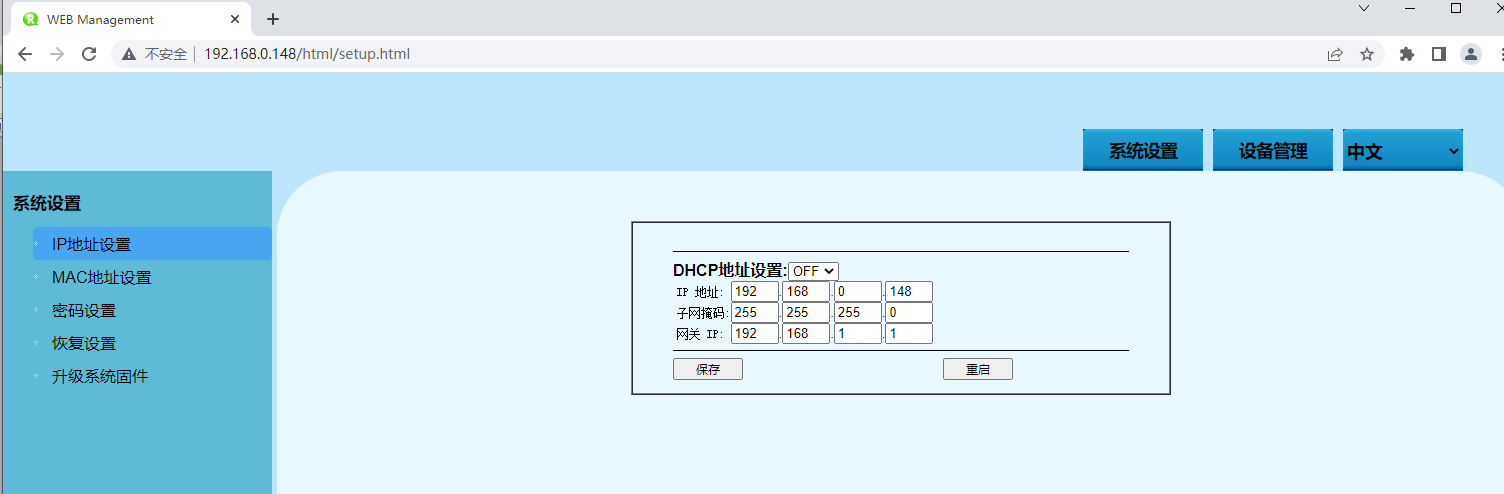

1. 登录Web配置界面，选择“系统设置 > IP地址配置 ”。

2. 在“使用以下IP地址”选项框中分别输入串口服务器对应的“IP地址”、“网络掩码”和“网关地址”。
3. 其他参数保持默认即可，单击“设置”。

步骤 1 配置串口参数信息。

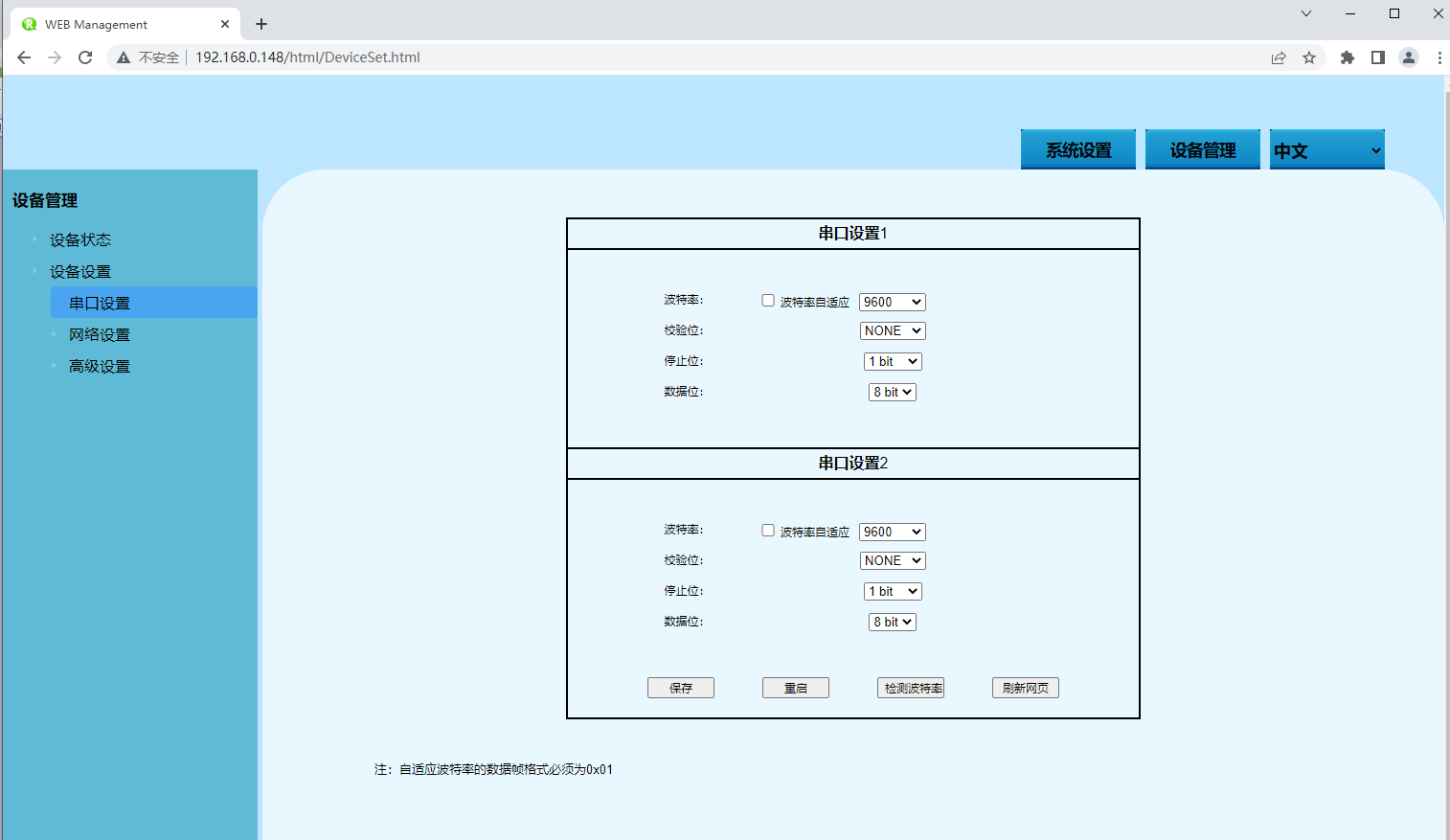

1、登录Web配置界面，选择“设备管理 > 设备设置 > 串口设置”。

2、在“串口设置”选项框中分别设置“波特率”、“数据位”、“停止位”和“校验位”。
3、其他参数保持默认即可，单击“设置”。

步骤 2 配置串口服务器的工作模式。

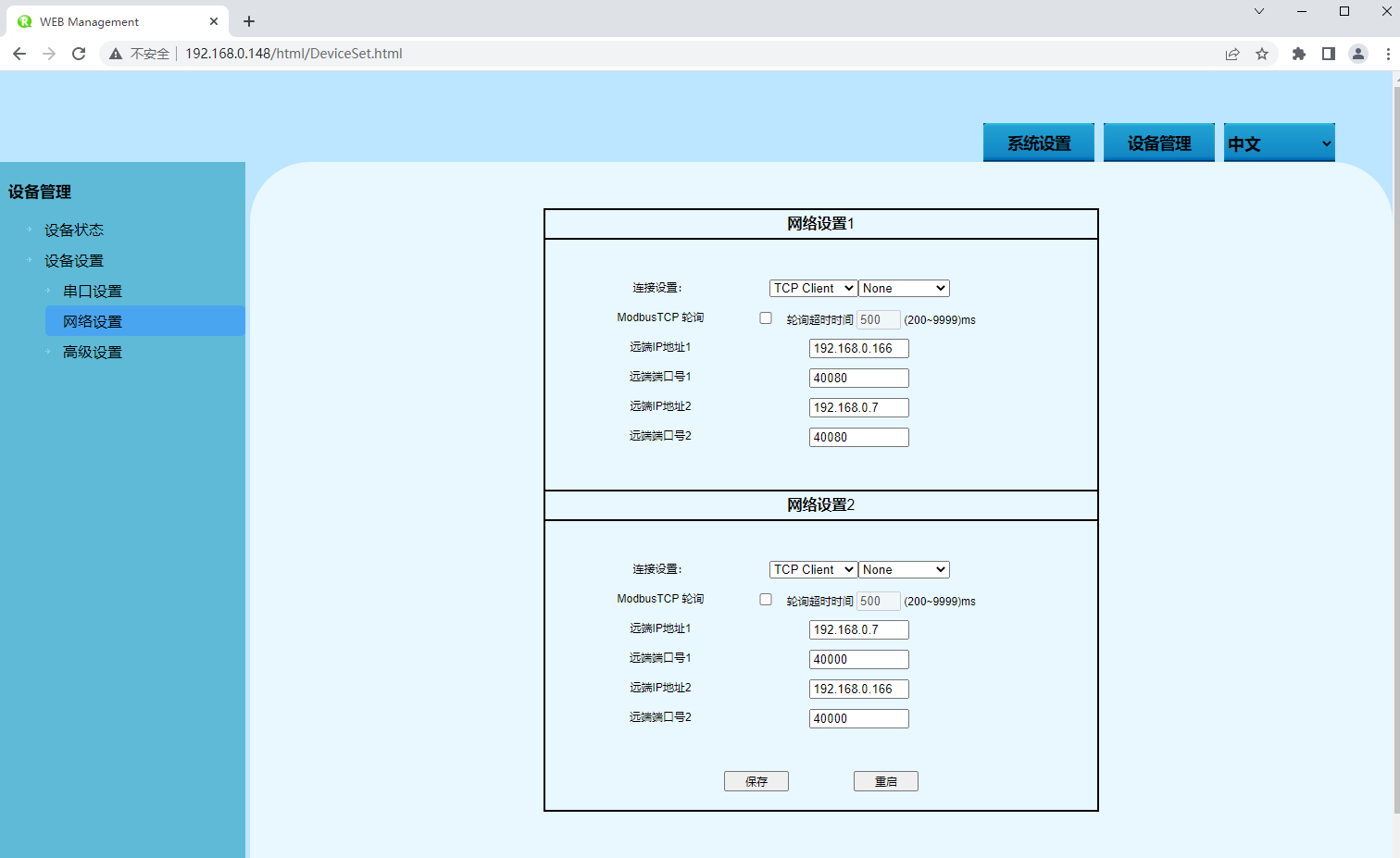

1. 单击“连接设置”下拉列表框，选择“TCP Client ”。
2. 在“远端IP1”文本框中输入主机PC的IP地址“192.168.0.166”。
3. 在“远端端口1”文本框中输入主机PC的本地端口号“40080”。
4. 最大连接数量请逐个测试四路客户端，逐个设置远端IP和远端端口。
5. 其他参数保持默认即可，单击设置。
6. （可选）选择“主菜单 > 系统管理 > 保存配置”，单击“保存配置”按钮，可避免因重启设备导致参数丢失。

步骤 3 运行“调试助手”软件，为主机创建TCP服务端。

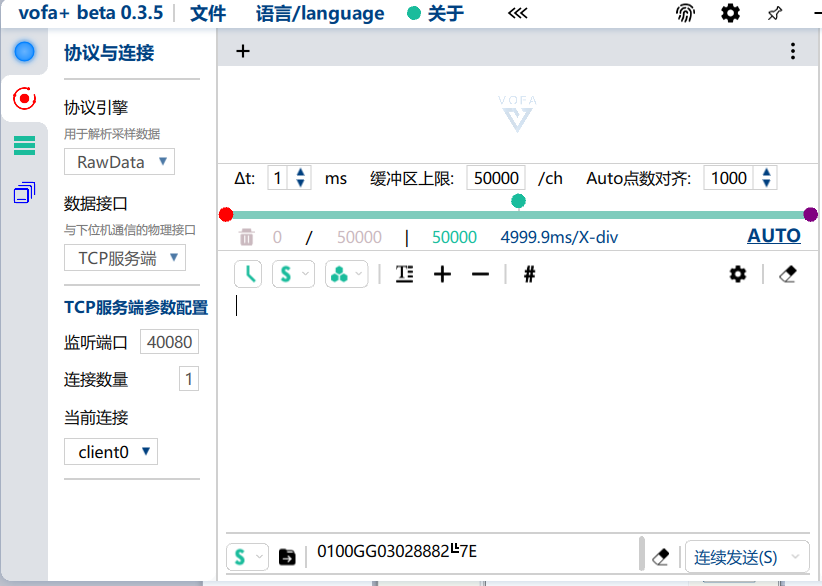

1. 安装并运行“TCP/UDP SOCKET调试工具”软件，单击“创建连接”输入服务端端口。
2. 选中创建的TcpServer连接，监听。

步骤 4 同步运行“串口调试助手”和“TCP/UDP SOCKET调试工具”软件，测试串口服务器（即TCP客户端）和主机PC（即TCP服务端）相互通信。

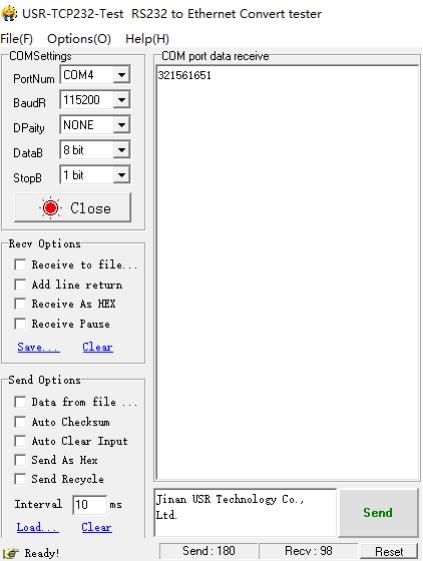

1. 安装并运行“串口调试助手”软件。
2. 打开串口“COM3”窗口，配置串口号、波特率、校验位和数据位等参数与WEB界面的“串口配置”保持一致。
3. 打开“COM3”的串口信号，输入串口信息，单击发送。

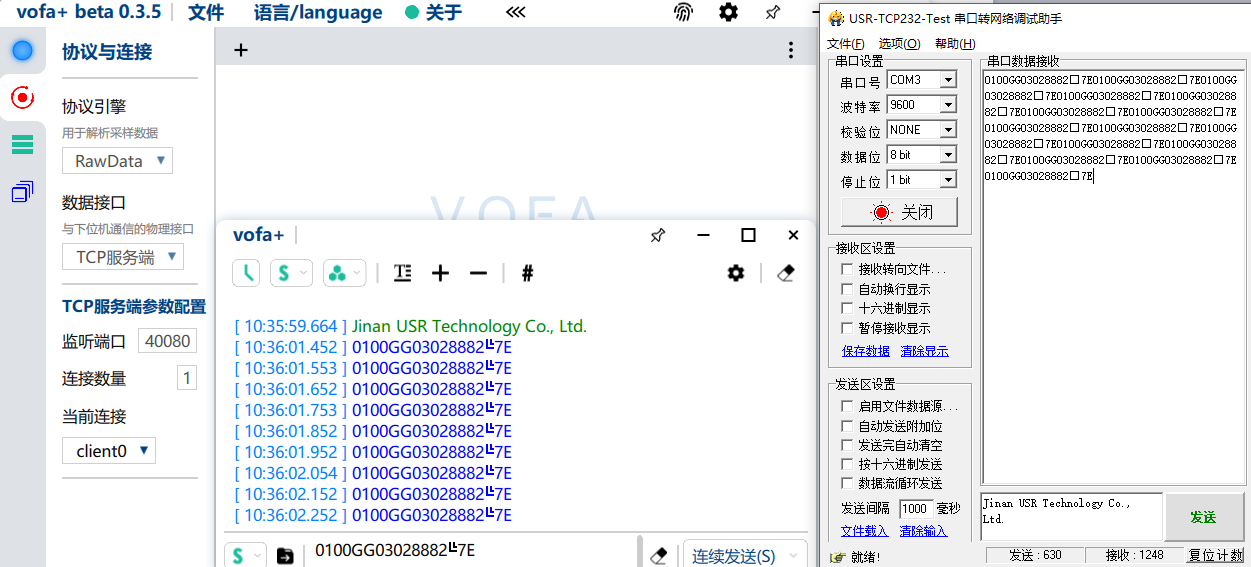

4. 运行“调试助手”软件，在TcpServer选项框中查看主机PC接收到的串口信息。同理，主机PC也可向串口设备发送信息。
5. 打开串口“COM3”窗口，配置串口号、波特率、校验位和数据位等参数与WEB界面的“串口配置”保持一致。
6. 在TcpServer选项框中查看主机PC接收到的串口信息。同理，主机PC也可向串口设备发送信息。
