串口服务器TCP服务端模式（TCP Server Mode）介绍

浏览次数：发布时间：2022-11-29

背景简介
假设串口服务器的串口工作在“TCP服务端模式”下，被动地等待1台主机PC连接，同时主机能够读取或发送以太网数据给一个串口设备。
串口服务器（TCP服务端）的参数信息如下：
    IP地址：192.168.0.148
    本地端口：4096
    波特率：9600
    校验位：None
    数据位：8
    停止位：1
主机PC（TCP客户端）的参数信息如下：
l IP地址：192.168.0.166
操作步骤
步骤 1 配置串口服务器的IP地址。

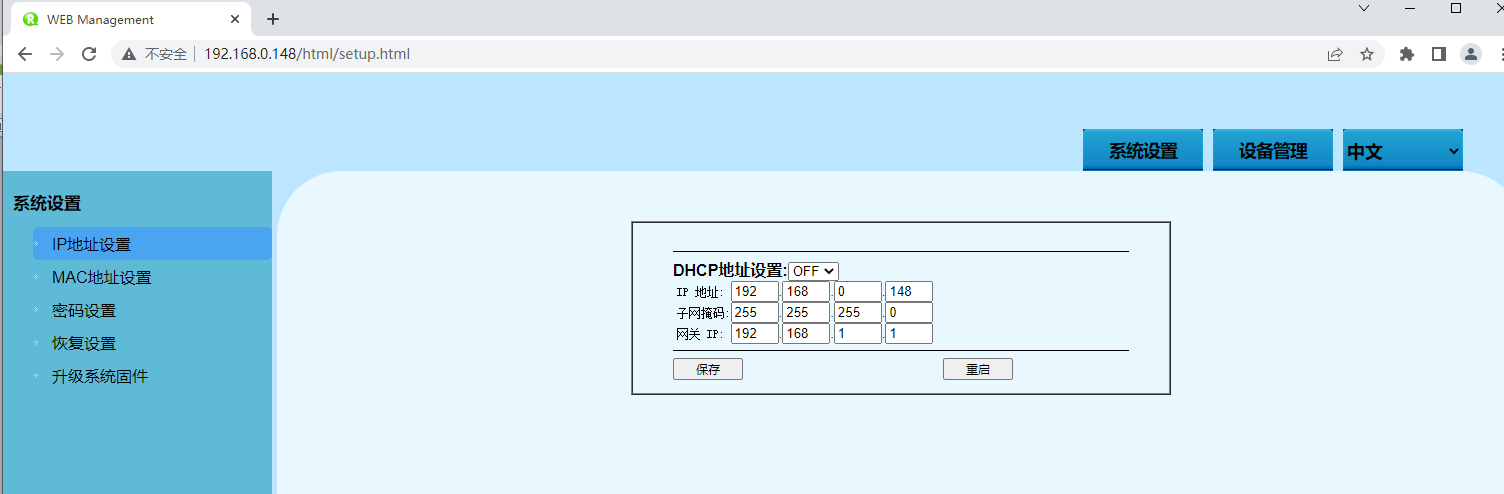

1. 登录Web配置界面，选择“系统设置 > IP地址配置 ”。
2. 在选项框中分别输入串口服务器对应的“DHCP地址设置”“IP地址”、“子网掩码”和“网关地址”。
步骤 2 配置串口参数信息。

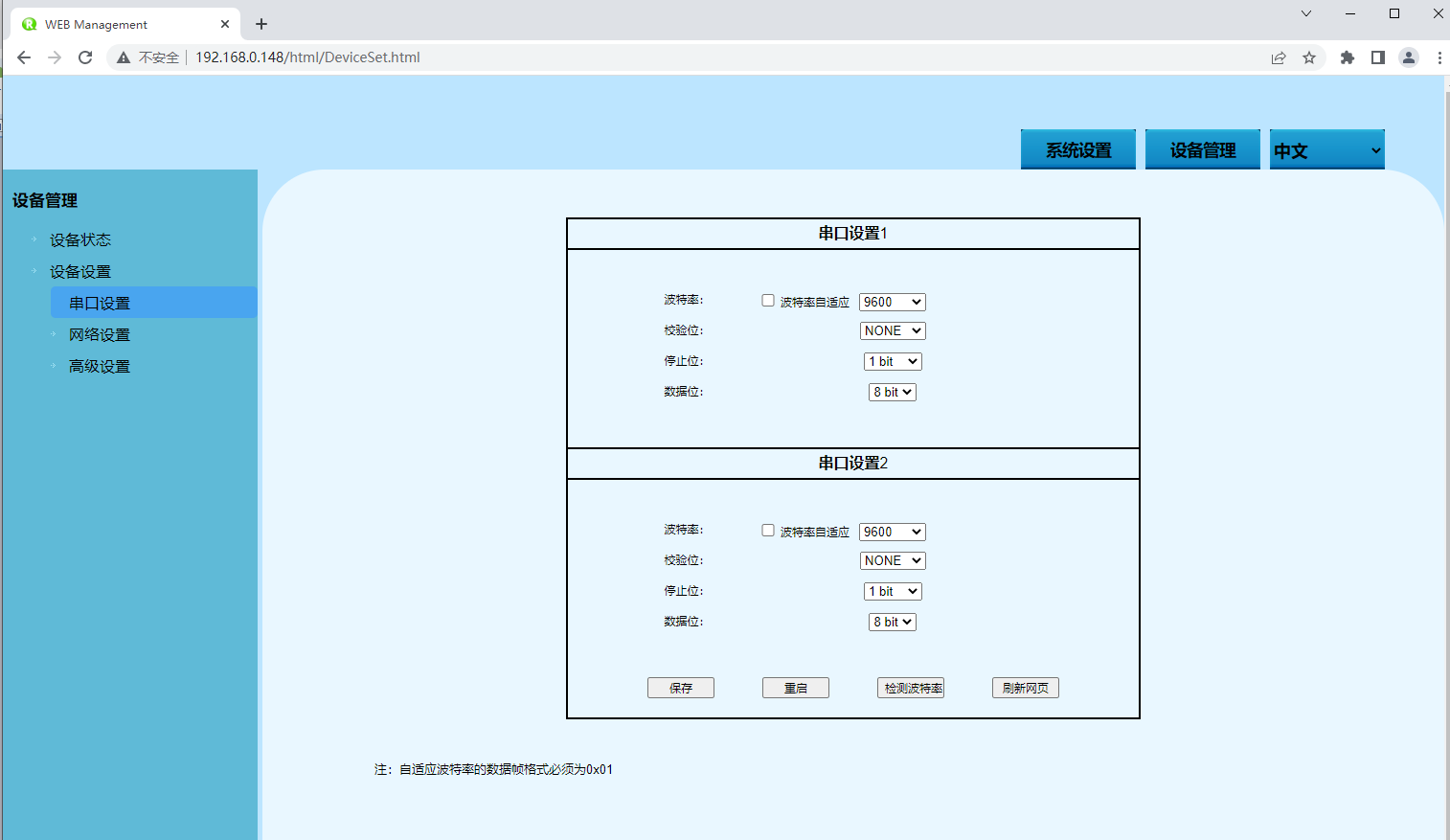

1. 登录Web配置界面，选择“设备管理 > 设备设置 > 串口设置”。

2. 在“串口设置”选项框中分别设置“波特率”、“数据位”、“停止位”和“校验位”。
3. 其他参数保持默认即可，单击“设置”。
步骤 3 配置串口服务器的工作模式。

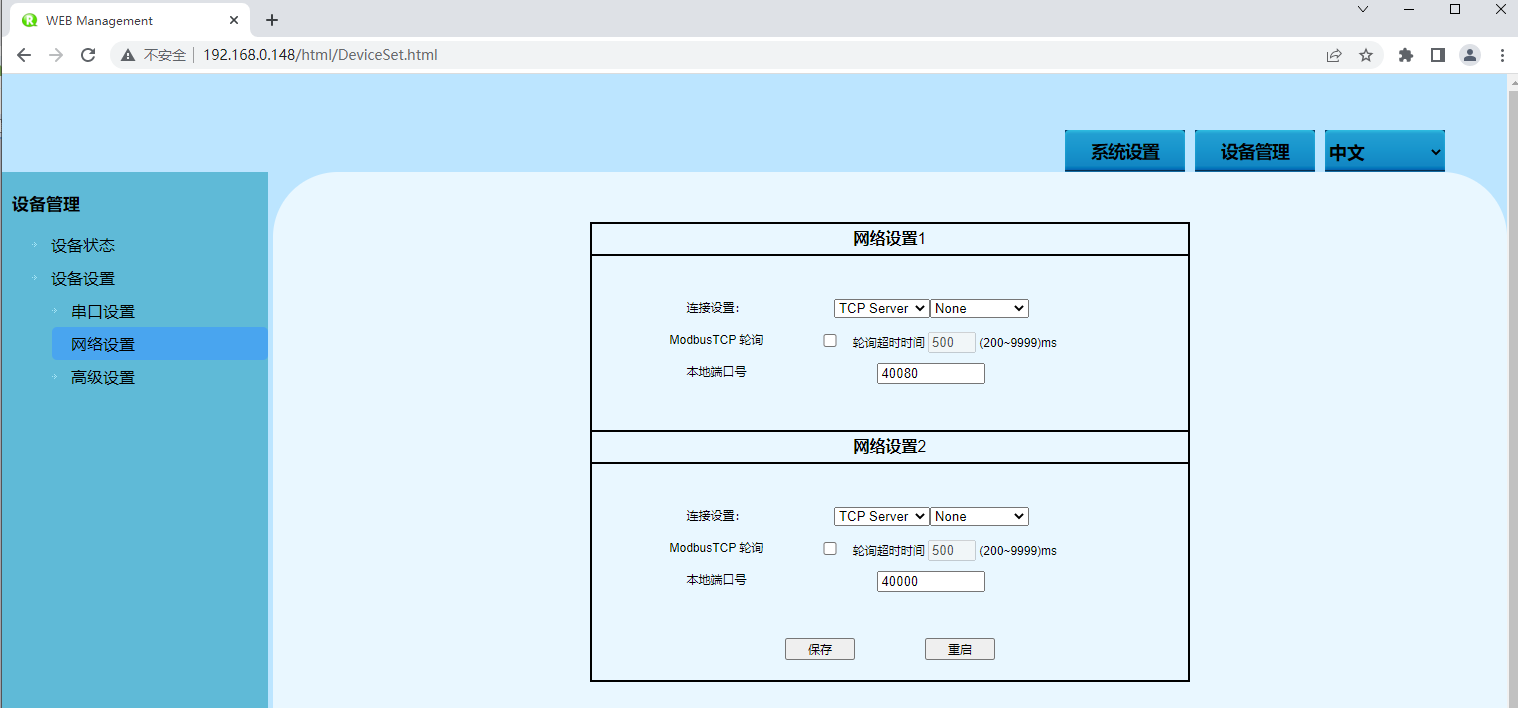

1. 登录Web配置界面，选择“设备管理> 设备设置 > 网络设置”。

2. 单击“连接设置”下拉列表框，选择“TCP Server”。
3. 在“本地端口”文本框中输入“40080”。
4. 其他参数保持默认即可，单击“设置”。
5. （可选）选择“系统设置> 保存设置>保存设置”，单击“保存配置”按钮，可避免因重启设备导致参数丢失。
步骤 4 运行“调试助手”软件，为主机创建TCP客户端。

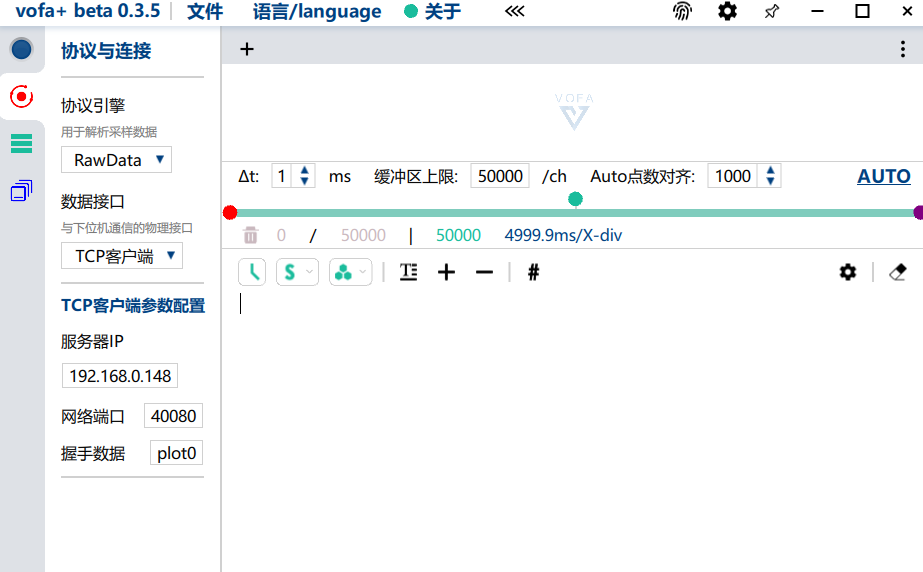

1. 安装并运行“TCP/UDP SOCKET调试工具”软件，单击“创建连接”输入服务端IP端口。

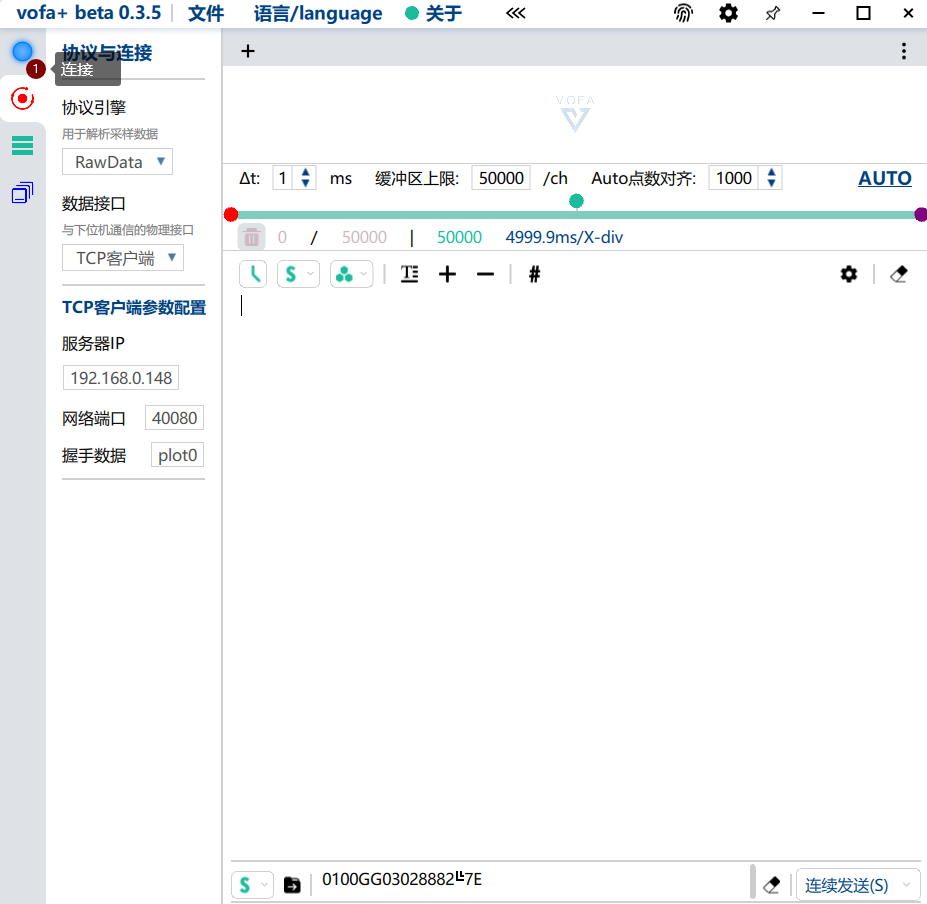

2. 选中创建的TcpClient连接，单击连接。

步骤 5 同步运行“串口调试助手”和“TCP/UDP SOCKET调试工具”软件，测试串口服务器（即TCP服务端）和主机PC（即TCP客户端）相互通信。

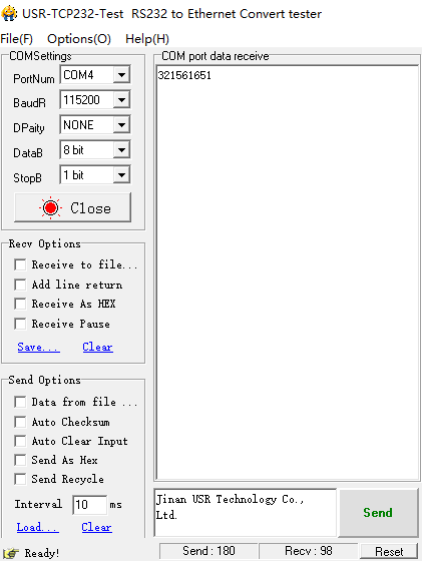

1. 安装并运行“串口调试助手”软件。
2. 打开串口“COM3”窗口，配置串口号、波特率、校验位和数据位等参数与WEB界面的“串口配置”保持一致。
3. 打开“COM3”的串口信号，输入串口信息，单击发送。

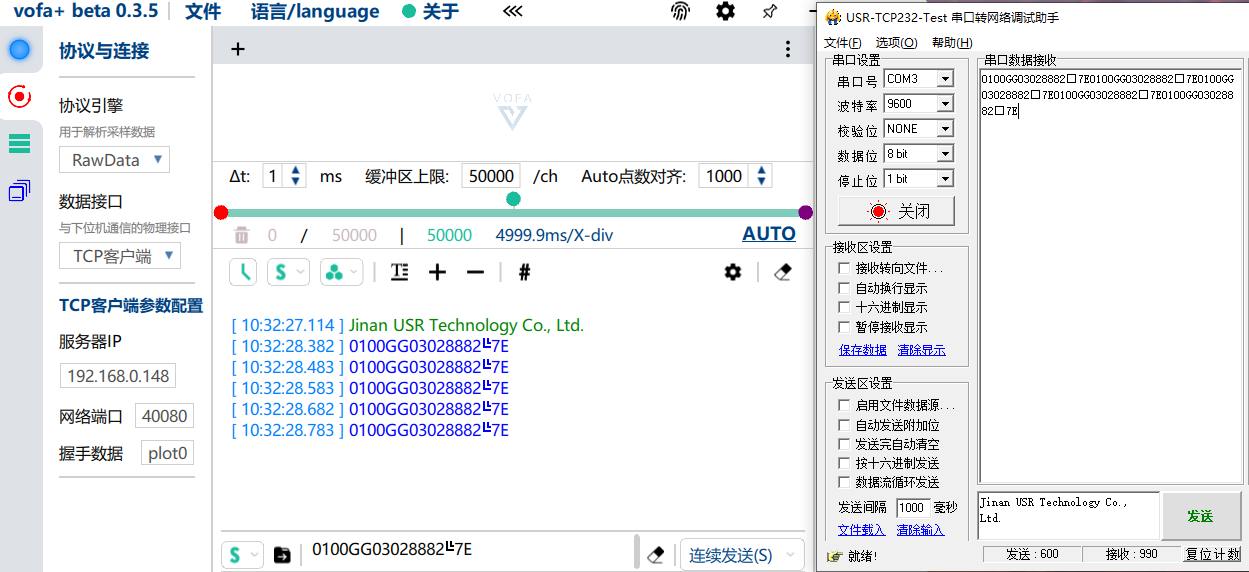

4. 运行“调试助手”软件，在TcpClient选项框中查看主机PC接收到的串口信息。同理，主机PC也可向串口设备发送信息。
