  • 飞畅科技-4路视频+2路千兆以太网视频光端机
  • 飞畅科技-4路视频+2路千兆以太网视频光端机

4路视频+2路千兆以太网视频光端机

型号：FCV-V4G2T/R次留言

描述：4路视频+2路千兆以太网多业务光端机，2.5G双向光模块非波分复两种设备合成还可以带数据、音频、对讲、电话、开关量…

产品描述

      4路视频+1000M以太网 光发射机/接收机采用数字编码技术，可将视频信号、2路10/100/1000base-T双绞线信号、数据信号、音频信号和开关量信号通过一根单模光纤实现远距离双向传输，专业的设计使其可与Philips、AD、Vicon、Pelco等多种控制系统兼容。视频多复用光发射机/接收机的光模块和核心电路均采用进口元器件，稳定性高，所有的光、电接口均为国际标准，安装时免调整，适用于不同的工作环境。

功能特点
◆ 全数字光纤传输平台、同平台多业务灵活配置；
◆ 可提供普通型台式迷你型台式，集中插卡式机架多种方式；
◆ 以太网符合国际标准： IEEE 802.3ab 1000base-T；
◆ 以太网速率支持线速1000M；
◆ 支持VLAN超长数据包的传输；
◆ 具有广播风暴保护、平衡流量、隔离冲突和检测差错等功能；
◆ 10Mbps/100Mbps/1000Mbps自动适应，电口MDI/MDI-X自适应无需手动调整；
◆ 数据接口与视频接口提供三级防雷功能，能通过ITU-T K.21(10/700 μS)共模:6KV阻抗(40 Ω)的测试；
◆ 单纤传输，可选双纤；
◆ 可以检测收无光时，远端设备是掉电或断纤；
◆ PAL/NTSC/SECAM全制式兼容，演播级传输质量；
◆ 异步数据，传输速率110-115.200Kbps以上；
◆ 异步数据可为RS232/RS485/RS422/ Manchester码。
技术参数
◆ 视频接口
   视频带宽：     5Hz ～10MHz
   信号电平：      1Vp-p(典型值)
   采样频率：      16.4M
   信号阻抗：      75Ω
   信号接口：      BNC(PAL、NTSC、SECAM制式兼容)
   微分增益（DG）：    ＜1.3 % (典型值)
   微分相位（DP）：     ＜1.3° (典型值)
   信噪比（SNR）：   ＞63 dB(加权
◆ 以太UPT接口
   速率：          10/100/1000M，全双工，半双工完全自适应
   协议:           支持IEEE 802.3，IEEE 802.1Q(VLAN)
   MAC地址表:     可以学习4096个MAC地址
   物理接口：      RJ45座支持AUTO-MDIX(交叉线直通线自适应)
◆ 数据接口
   数据接口：RS-232、RS-422、RS-485、Manchester、TTL
   数据格式：NRZ、Manchester、Bi-phase
   速率：110bps-115.200Kbps
   连接端子：RJ45
◆ 音频接口
   信号电平          0.5-4Vp-p
   输入/输出阻抗   600Ω（非平衡或平衡）
   带宽             20Hz-20KHz
   总谐波失真       <1%
   音频A/D                       24bit
   信噪比（SNR）：   ＞85dB
   连接端子          RCA
◆ 开关量接口
   响应时间         <0.5ms
   开关信号         30VDC/0.5A
◆ 光学
   振铃电压：        75V
   振铃频率：        25Hz
   工作波长：1470、1490、1510、1530、1550、1570、1590和1610nm
   光纤：单模9/125um
   光接口：FC 、SC、ST
   光纤传输的距离受限于光学路径的损耗以及由于连接端子、接头、接插板而造成的附加损耗。传输距离也可能受到光纤带宽的限制。
◆ 电气和机械特性
   电压：       AC165V ~ 265V；DC –48V；DC +24V
   功耗：       ≤75W
   独立安装尺寸： 186(长)*138(高)*31(深)
   重量：1kg
◆ 工作环境
   工作温度：          -10℃ ~50℃
   工作湿度：          5% ~ 95% (无凝露)
   存储温度：          -40 ℃~ 80℃
   存储湿度：          5%~ 95% (无凝露)

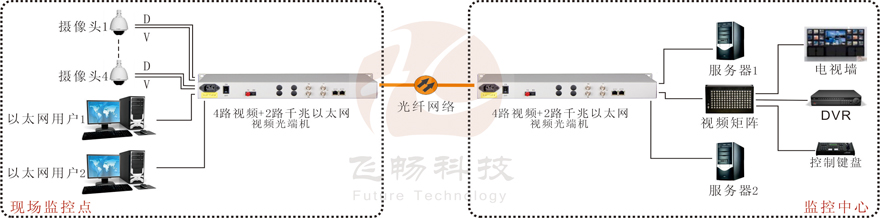

应用方案

4路视频+2路千兆以太网视频光端机

产品尺寸
