  • 飞畅科技-128路机框式多业务视频光端机
  • 飞畅科技-128路机框式多业务视频光端机

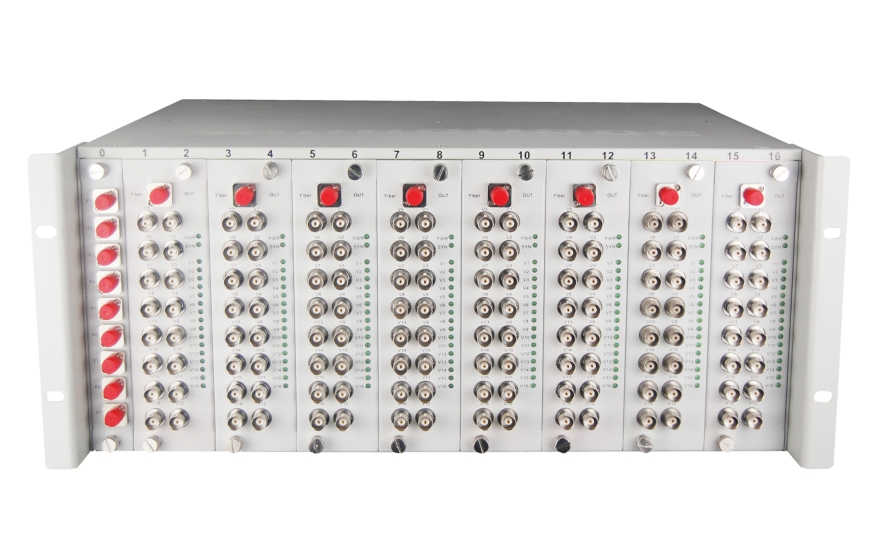

128路机框式多业务视频光端机

型号：FCV-V128D1T/R次留言

描述：64路视频单纤传输4U机框，配置4块卡16路视频卡可以带数据、音频、对讲、电话、以太网、开关量…

产品描述
      128路综合复用视频光发射机/接收机采用数字编码技术，可将128路视频信号、数据信号、音频信号和开关量信号及以太网信号通过一根单模光纤实现远距离双向传输，专业的设计使其可与Philips、AD、Vicon、Pelco等多种控制系统兼容。
      128路综合视频光端机为19英寸4U 17槽机架式，每16路视频为一个单元，采用CWDM粗波分复用技术，总共出8个波长，总共可以插入8块视频接口卡。安装与维护方便，适用于不同的工作环境。
功能特点
◆ 128路多业务视频光端机为单纤传输；
◆ 设备为4U 19英寸17槽机框，总共有8个功能板组成 16路纯视频板占用两个槽位，16路视频多功能接口板占用3个槽位；
◆ 扩容方便，增加板卡即可，维护方便，更换板卡即可；
◆ 数据接口与视频接口带防雷保护防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波8/20μs 开路峰值输出电压6KV标准；
◆ 可以检测收无光时，远端设备是掉电或断纤；
◆ PAL/NTSC/SECAM全制式兼容，演播级传输质量；
◆ 数据、以太网、音频、开关量、电话、CAN总线等接口可选；
◆ 提供双向异步数据(正向和反向)；
◆ 异步数据，传输速率110-115.200Kbps以上异步数据为RS232-RS485-RS422- Manchester码。
技术参数
◆ 视频接口
   视频带宽：     5Hz ～10MHz
   信号电平：      1Vp-p(典型值)
   采样频率：      16.4M
   信号阻抗：      75Ω
   信号接口：      BNC(PAL、NTSC、SECAM制式兼容)
   微分增益（DG）：    ＜1.3 % (典型值)
   微分相位（DP）：     ＜1.3° (典型值)
   信噪比（SNR）：   ＞63 dB(加权)
◆ 数据接口
   数据接口：RS-232、RS-422、RS-485、Manchester、TTL
   数据格式：NRZ、Manchester、Bi-phase
   速率：110bps-115.200Kbps
   连接端子：RJ45
◆ 音频
   信号电平          0.5-4Vp-p
   输入/输出阻抗   600Ω（非平衡或平衡）
   带宽             20Hz-20KHz
   总谐波失真       <1%
   音频A/D                       24bit
   信噪比（SNR）：   ＞85dB
   连接端子          RJ45/RCA/凤凰端子
◆ 以太网接口（10/100M）
   速    率：            10/100M自适应，全/半双工完全自适应
   协    议：             支持IEEE 802.3，IEEE 802.1Q(VLAN)
   MAC地址表：    可以学习4096个MAC地址
   物理接口：         RJ45座 支持Auto-MDIX（交叉/直通线自适应
   回   损：              20 dB
◆ 开关量接口
   响应时间         <0.5ms
   开关信号         30VDC/0.5A
◆ 光学
   振铃电压：        75V
   振铃频率：        25Hz
   工作波长：1470、1490、1510、1530、1550、1570、1590和1610nm
   光纤：单模9/125um
   光接口：FC 、SC、ST
   光纤传输的距离受限于光学路径的损耗以及由于连接端子、接头、接插板而造成的附加损耗。传输距离也可能受到光纤带宽的限制。
◆ 电器和机械特性
   电压：       AC165V ~ 265V；DC –48V；DC +24V
   功耗：       ≤75W
   独立安装尺寸： 445(长)*200(高)*365(深)
   重量：8.5kg
◆ 工作环境
   工作温度：          -10℃ ~50℃
   工作湿度：          5% ~ 95% (无凝露)
   存储温度：          -40 ℃~ 80℃
   存储湿度：          5%~ 95% (无凝露)

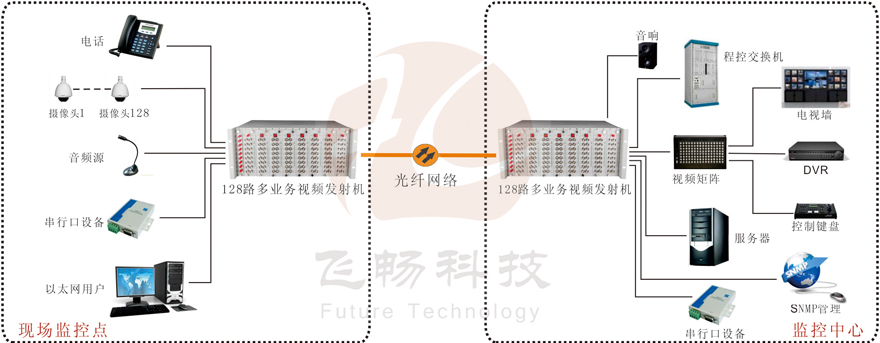

应用方案
