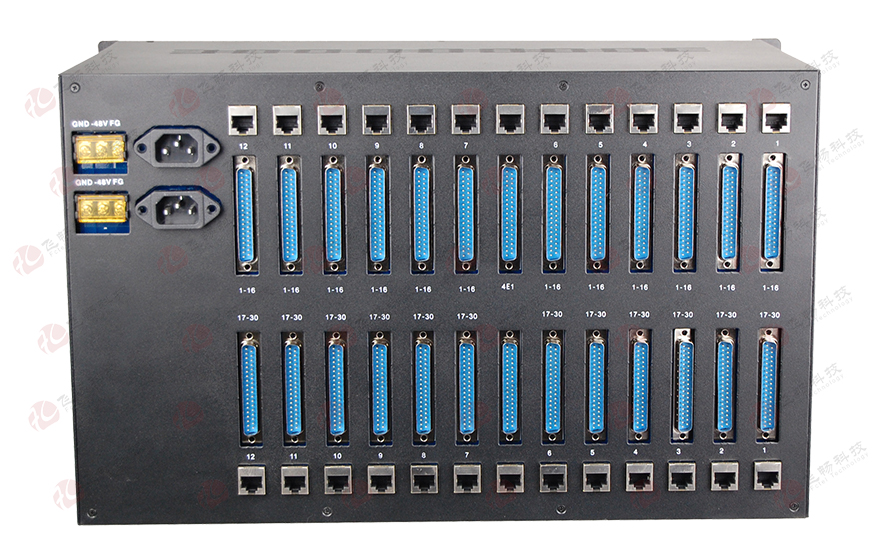

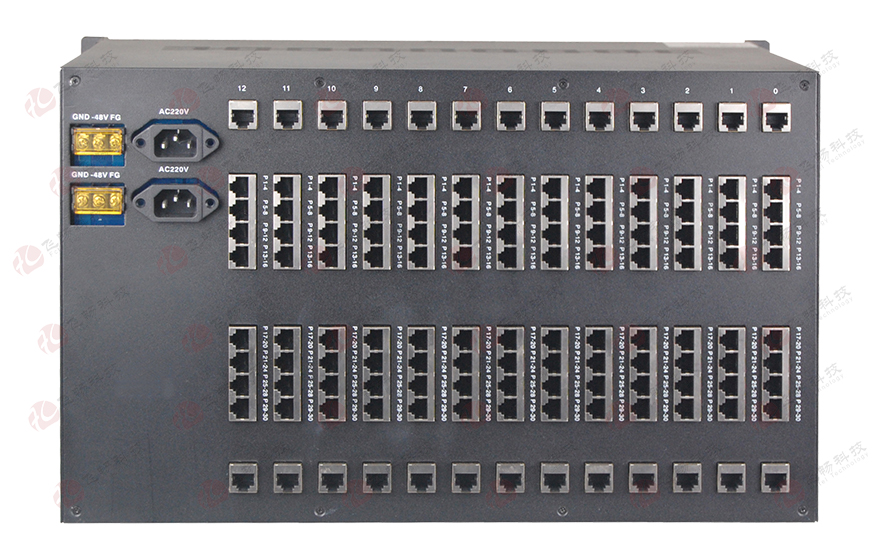

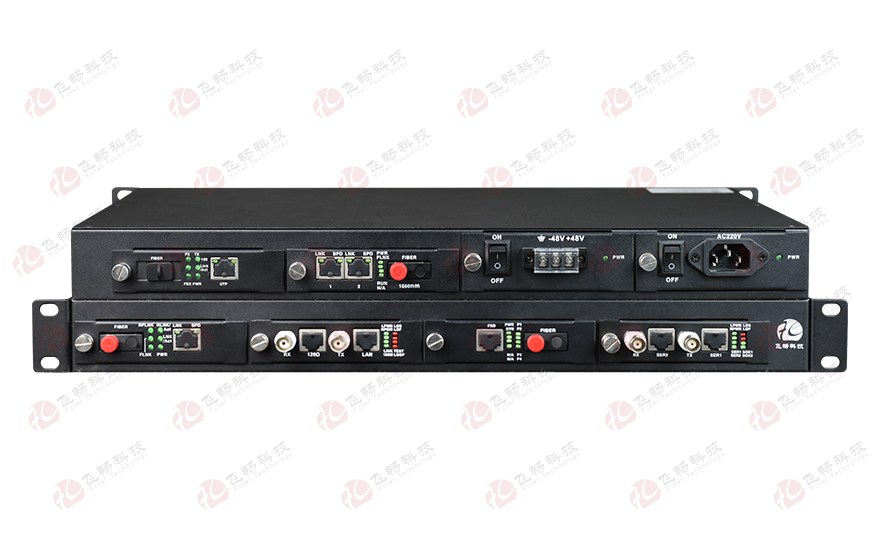

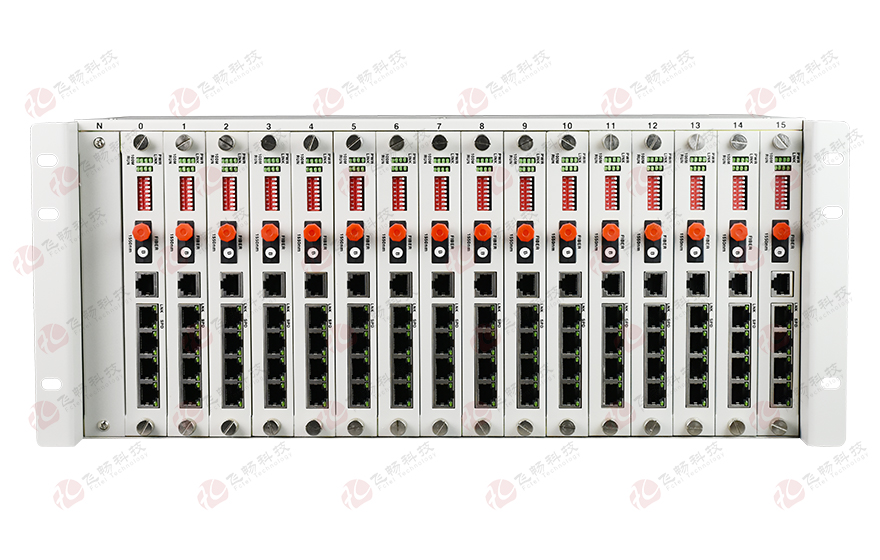

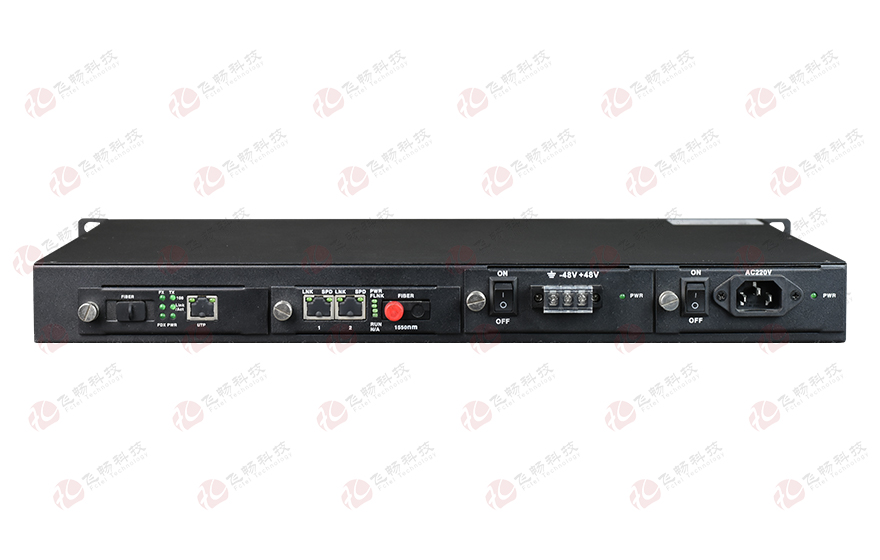

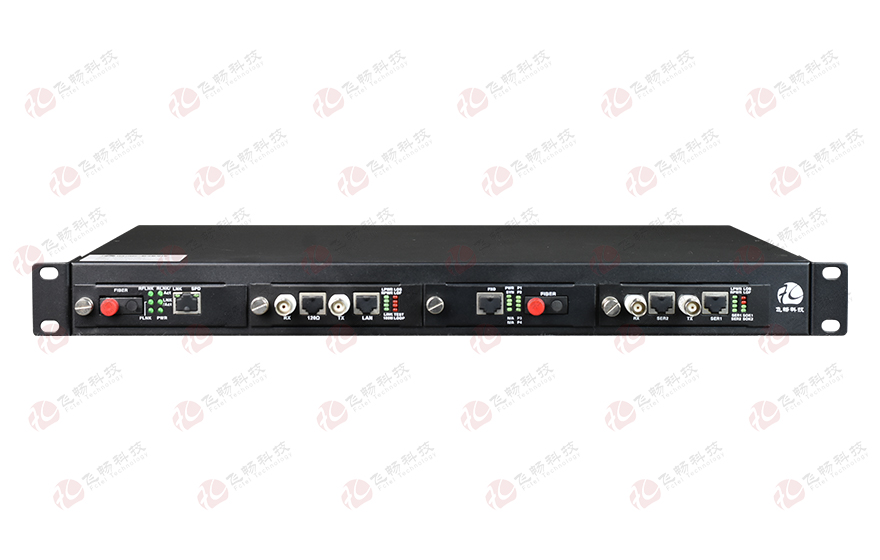

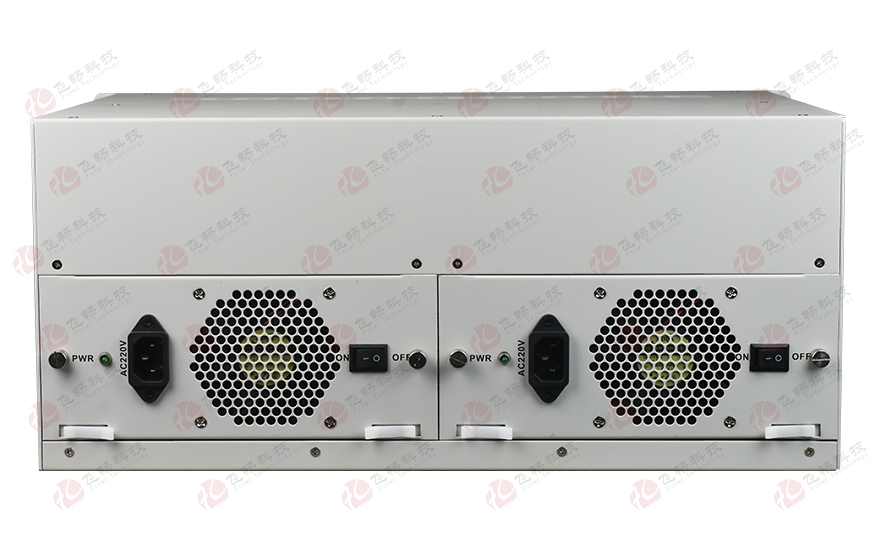

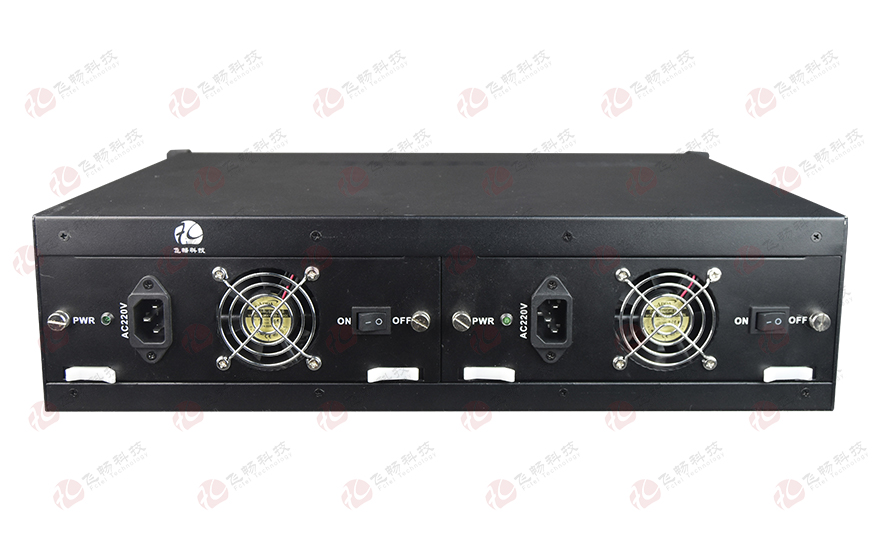

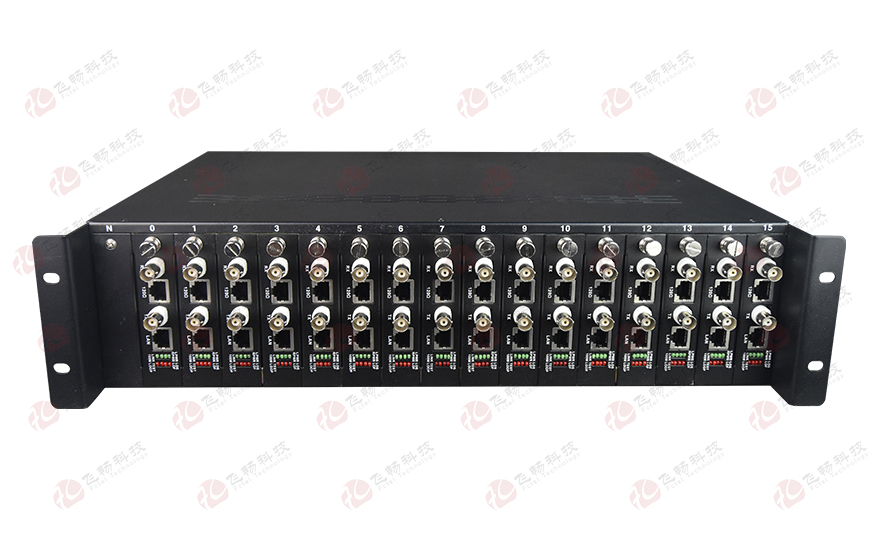

独立式/1U/2U/4U/6U PDH 机框

型号：FCK10/FCK11/FCK12/FCK14/FCK16次留言

描述：PDH光端机综合机架/机框是一种能满足用户集中使用、集中管理的最经济型的标准19英寸机架。系统具有过温、过压、过流 保护装置。机框可以提供双电源1+1备份供电与集中式SNMP网管。

产品描述
       PDH光端机综合机架/机框是一种能满足用户集中使用、集中管理的最经济型的标准19英寸机架。系统具有过温、过压、过流 保护装置。机框可以提供双电源1+1备份供电与集中式SNMP网管。可提供1U/2U/4U/6U 集中式 PDH光端机插卡使用，极大提高机房的利用面积。
功能特点
◆ 标准19  英寸机箱，可安装在机房机架中，便于统一管理和维护；

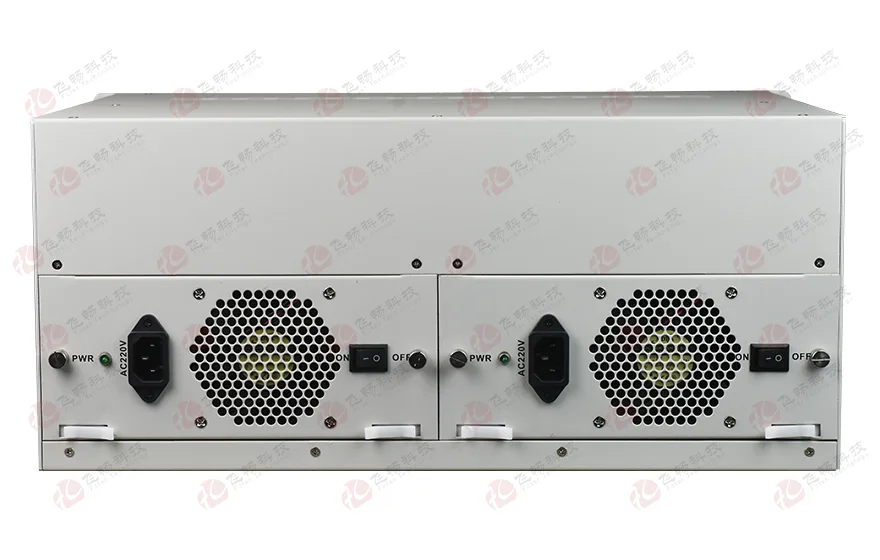

◆ 采用模块化电源设计，维护方便，屏蔽性更好；
◆ 防止了电源产生的电磁信号干扰模块组的正常运行；
◆ 机架可同时插入多块PDH光端机板卡，可以混插多种的板卡；支持热插拔功能，插入网管卡时支持集中式SNMP网管功能；
◆ 全符合电信级运营要求，平均无故障工作时间10万小时以上；
◆ 独立单台插卡式可以插入2U的卡片1片，电源AC220V或DC电源可选 ，支持的板卡4*E１+1*FE/1*GE  PDH光端机卡;
◆ 1U机框为6槽位加可插拔双电源，可以插入6块与2U机框通用的电话光端机卡并可以进行SNMP网管支持的板卡有4*E１+1*FE/1*GE以太　 PDH光端机卡;
◆ 2U机框为17槽位加可插拔双电源，可以插入17块与2U PDH光端机卡并可以进行SNMP网管支持的板卡有4*E１+1*FE/1*GE以太  PDH光端机卡;

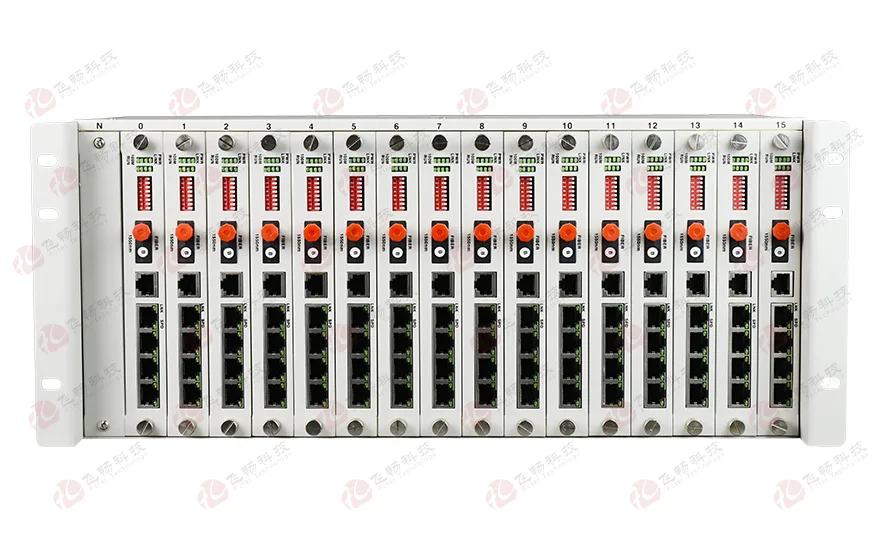

◆ 4U机框为17槽位加可插拔双电源，可以插入17块与4U PDH光端机卡并可以进行SNMP网管支持的板卡有4*E１+1*FE/1*GE以太  光端机卡;8*E1+4*FE/4*GE 卡等  ;

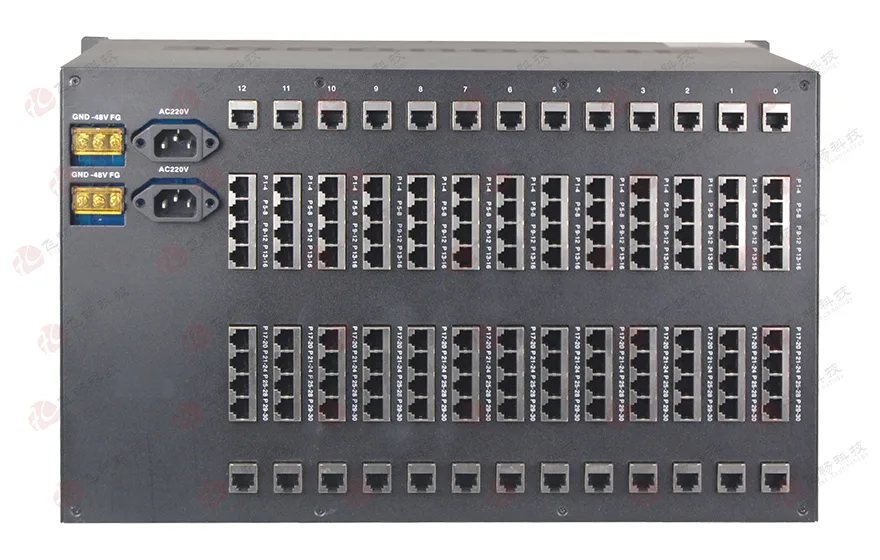

◆ 6U机框为13槽位加可插拔双电源，可以插入13块与6U PDH光端机卡并可以进行SNMP网管支持的板卡有8*E1+4*FE/4*GE 卡，16*E1+4*FE/4*GE 卡等  ;
技术参数
◆ 光纤部分
   光口：1，2（1+1 光备份）
   光纤：单纤双纤
   光纤接口：FC/SC/ST/LC(SFP)
   波长：850nm/1310nm 多模；1310nm/1550nm 单模
   无中继传输距离：20~120Km
   典型发射功率:
   单模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受灵敏度范围：-28dBm~- 40dBm
◆ E1 接口
   设备接口：设备接口符合ITU-T G.703建议
   速   率： 2048Kb/s±50ppm
   码   型： HDB3
   阻   抗： 非平衡式75Ω/平衡式120Ω
   非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
   抖动特性： 满足ITU-T G.742、G.823建议
   输入口允许衰减：0～6dBm
◆ 10/100M以太网接口
   协    议：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自适应，全/半双工完全自适应
   MAC地址表：可以学习4096个MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通线自适应）
◆ 10/100/1000M以太网接口
   协    议： 符合IEEE 802.3z，IEEE 802.3ab
   速    率：10/100/1000M自适应，全/半双工完全自适应
   MAC地址表：可以学习4096个MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通线自适应）
◆ 串行数据接口
   数据接口：RS-232/RS-485/RS-422
   数据标准：EIA RS232 RS485 RS422
   速率：       110bps-115.200Kbps
   物理接口： RJ45
◆ 电气和机械特性
   系统电源：        AC180V ～260V；DC –48V；DC +24V
   功耗：               ≤10W
   外观结构:
                            485（长）X310（宽）X45（高）  mm 19英寸 1U机架式
                            485（长）X365（宽）X110（高）mm 19英寸 2U机架式
                            485（长）X365（宽）X195（高）mm 19英寸 4U机架式
                            485（长）X268（宽）X271（高）mm 19英寸 6U机架式
◆ 环境指标
   工作温度：-10℃—+55℃(商业级)
   储存温度：-40℃—+85℃
   工作湿度：0%—95%（无凝结）
   MTBF：    ＞100000小时

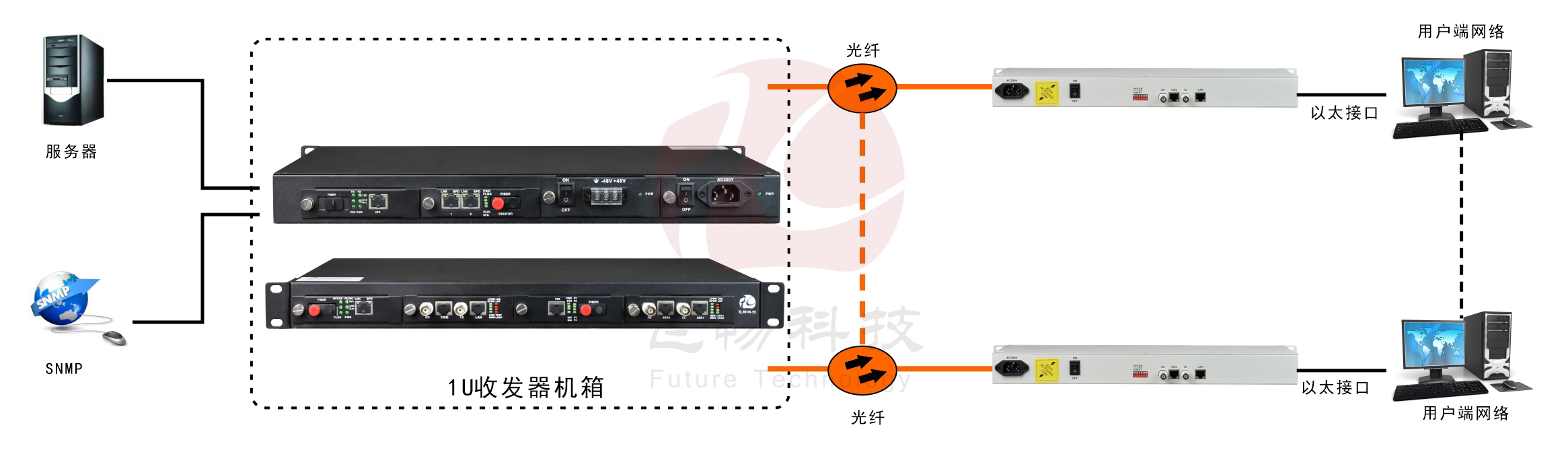

应用方案
