您的位置：首页 > 产品中心 > 光纤猫(光纤Modem) > 以太网+串口复用光猫 > 以太网+串口复用光猫 >
  • 飞畅科技-光纤-ETH+2RS232转换器（带宽2M）
  • 飞畅科技-光纤-ETH+2RS232转换器（带宽2M）
  • 飞畅科技-光纤-ETH+2RS232转换器（带宽2M）

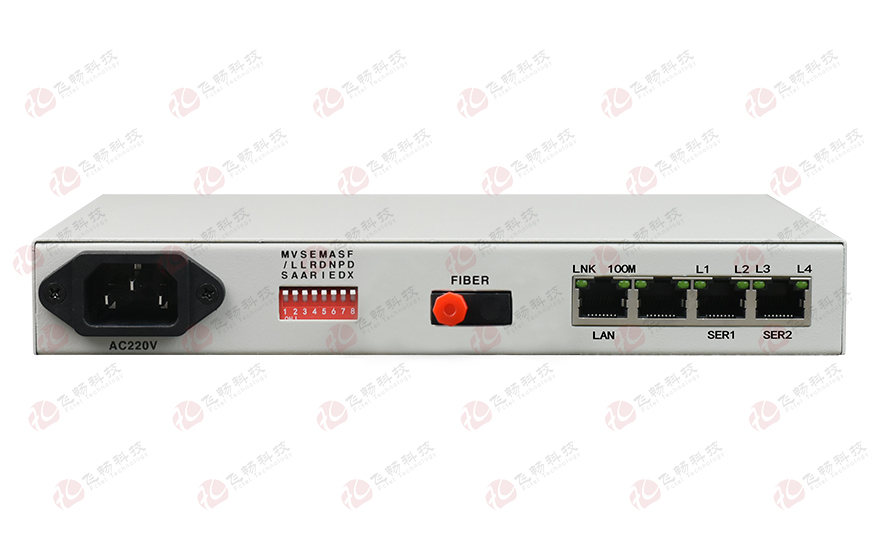

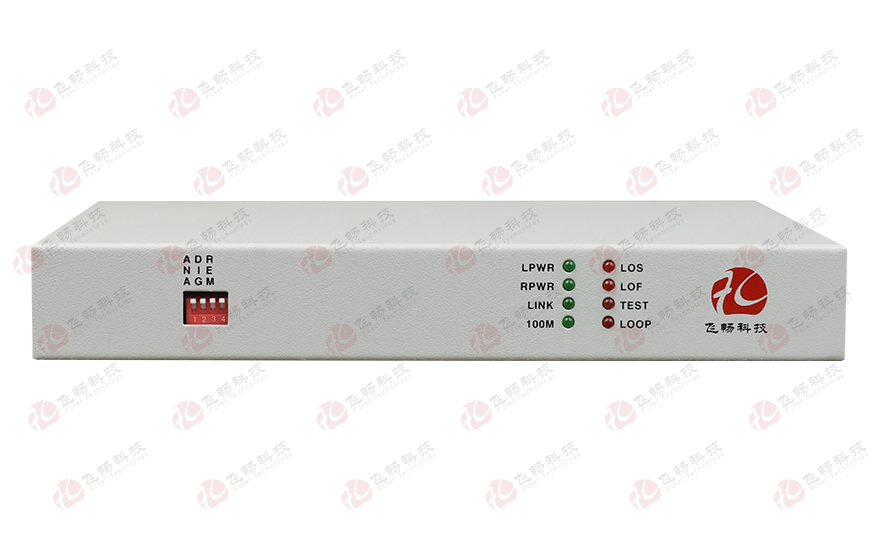

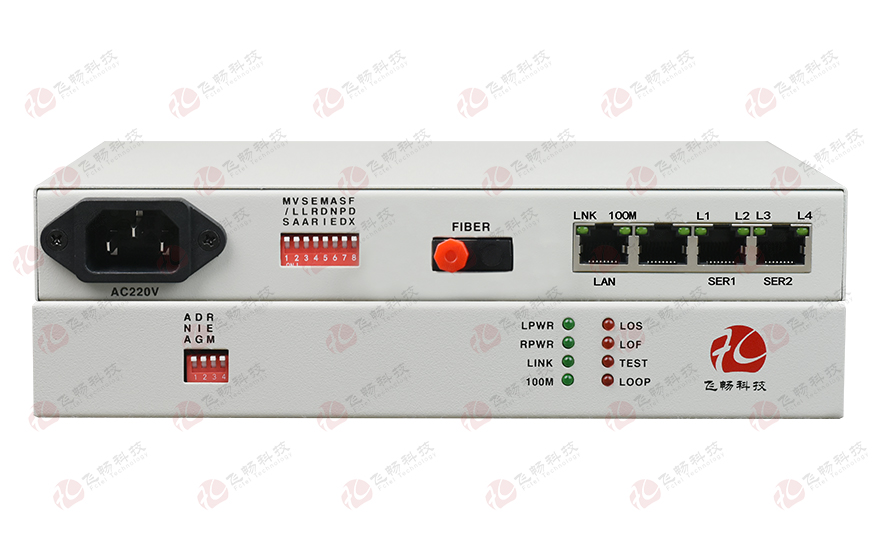

光纤-ETH+2RS232转换器（带宽2M）

型号：FCP-F1R2次留言

描述：提供1个光纤接口接口和1个以太网接口与2个串行接口，1路以太网+2*RS232在光纤传输能与以太网+RS232转E1－E1光纤MODEM－本设备 联接成三点网络。

产品描述
       本系列设备采用大规模FPGA设计，提供1个光纤接口接口和1个以太网接口与2个串行接口，能够实现10/100base-T以太网数据在光纤通道上的传输，是一种高性能、自学习式以太网桥。设备内置环路测试功能，为工程开通和日常维护提供便利。
功能特点
◆ 基于自主知识产权的集成电路；
◆ 设备能管理到远端设备的状态 网管数据不占用用户业务时隙；
◆ 可以在本端强制让对端设备的速率跟随本端；
◆ 可以检测到光纤有没有环回，并通过指示灯指示出来 并在环回时不往以太网口发送源MAC地址与目的MAC地址相同的包，防止交换机死机；
◆ 以太网支持超长包，最大包长度支持到2036字节(包括CRC32的4个字节)；
◆ 内置动态以太网MAC地址列表(4096个)，具有本地数据帧过滤功能；
◆ 以太网接口10M/100M，全/半双工完全自适应支持VLAN协议；
◆ 以太网口支持AUTO-MDIX（交叉线和直连线自适应）；
◆ 内部有以太网数据监控自动复位功能，不会死机；
◆ 机架式设备网管接口采用SNMP；
◆ 串行数据接口可以是RS232/RS422/RS485/TTL中的任选一种；
◆ 串行数通道可以传输异步从300-19200波特率自适应的串口数据；
◆ 本端可以命令远端的RS232串行数据向本端环回，此环回在RS232数据接口的外环，可以测试RS232的接口芯片有没有损坏；
◆ 串行口接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 标准；
◆ 能与以太+2RS232转E1－－－－-E1光纤MODEM－－－－-本设备  联接成三点网络。
技术参数
◆ 光纤部分
   多模光纤:
   50/125um 或 62.5/125um，
   最大传输距离 5Km@ 62.5/125um单模光纤，衰减(3dbm/km )
   波长：                820nm
   发射功率：        -12dBm (Min) ~ -9dBm (Max)
   接收灵敏度：    -28dBm (Min)
   链路预算：        16dBm
   单模光纤:
   8/125um， 9/125um，
   最大传输距离 40Km(实际如需更大距离需定制)
   传输距离：        40KM@9/125um 单模光纤，衰减(0.35dbm/km )
   波长：                1310nm
   发射功率：        -9dBm (Min) ~-8dBm (Max)
   接收灵敏度：    -27dBm (Min)
   链路预算：        18dBm
◆ 以太网接口（10/100M）
   速    率：            10/100M自适应，全/半双工完全自适应
   协    议：             支持IEEE 802.3，IEEE 802.1Q(VLAN)
   MAC地址表：    可以学习4096个MAC地址
   物理接口：         RJ45座 支持Auto-MDIX（交叉/直通线自适应
   回   损：              20 dB
◆ 串行接口
   标准
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD- Signal Ground
   RS-485 4 wires: TxD+ TxD- RxD+ RxD- Signal Ground
   RS-485 2 wires: Data+(对应TX+) Data-（对应TX-） Signal Ground
   RS-232: RXD TXD Signal Ground
◆ 电源需求
   系统电源：          AC180V ~ 260V；DC –48V；DC +24V
   功   耗：               ≤10W
◆ 尺寸大小
   迷你型：             216（宽）X140（深）X31（高）mm
   19英寸：             483（宽）X138（深）X44（高）mm
◆ 工作环境
   工作温度：          -10℃ ~50℃
   工作湿度：          5% ~ 95% (无凝露)
   存储温度：          -40 ℃~ 80℃
   存储湿度：          5%~ 95% (无凝露)

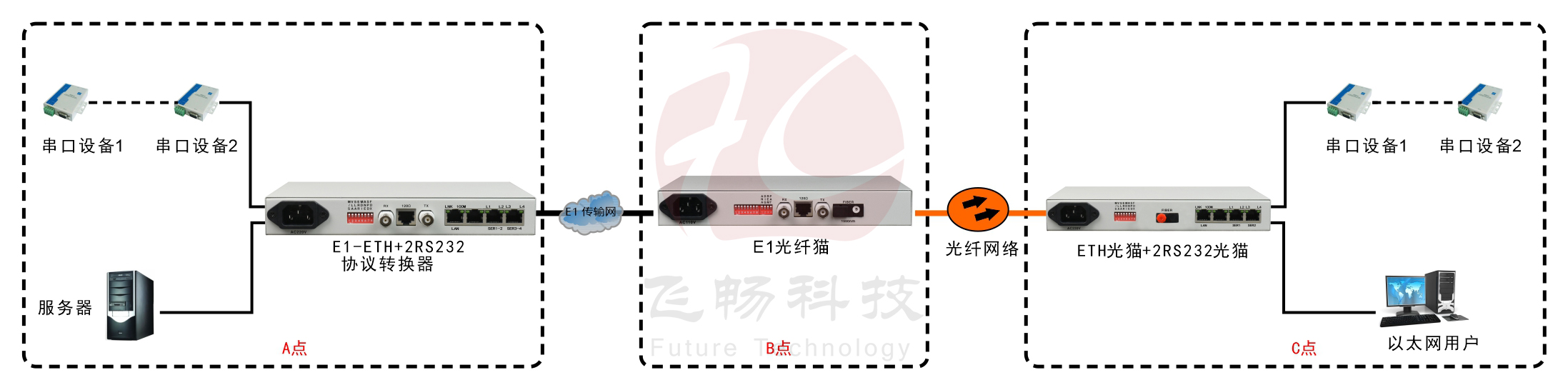

应用方案

光纤-ETH+2RS232转换器（带宽2M）
