工业轨式全国产轻管理型16路千兆电+8路千兆SFP光口交换机

型号：次留言分享

描述：本系列产品采用工业轨式设计, 全国产方案16千电+8千光电交换机是新一代多业务接入型网管千兆冗余以太网交换机，具有集成度高，功能丰富，简单方便等特点，代表行业内最高水平。

产品描述

功能特点

产品描述

本系列产品采用工业轨式设计, 全国产方案16千电+8千光电交换机是新一代多业务接入型网管千兆冗余以太网交换机，具有集成度高，功能丰富，简单方便等特点，代表行业内最高水平。含有16路千兆电口和8路千兆光口，特别适用于视频传输等数据流较大的场合。支持丰富的工业交换机应用所需的二层管理协议，支持 ITU G.8032 冗余环网协议，组成级联，单环等拓扑结构，自愈时间<20ms，保障了网络的实时性和稳定性。交换机是采用成熟的技术和开放的网络标准，适应低温高温，抗电磁干扰强，防盐雾，抗震防抖，满足工业现场的严苛工作环境要求，为工业物联网提供高效、可靠、快捷的解决方案；

功能特点

◆ 全铝合金外壳，良好散热特性，金氧极氧化工艺，IP40防护等级；

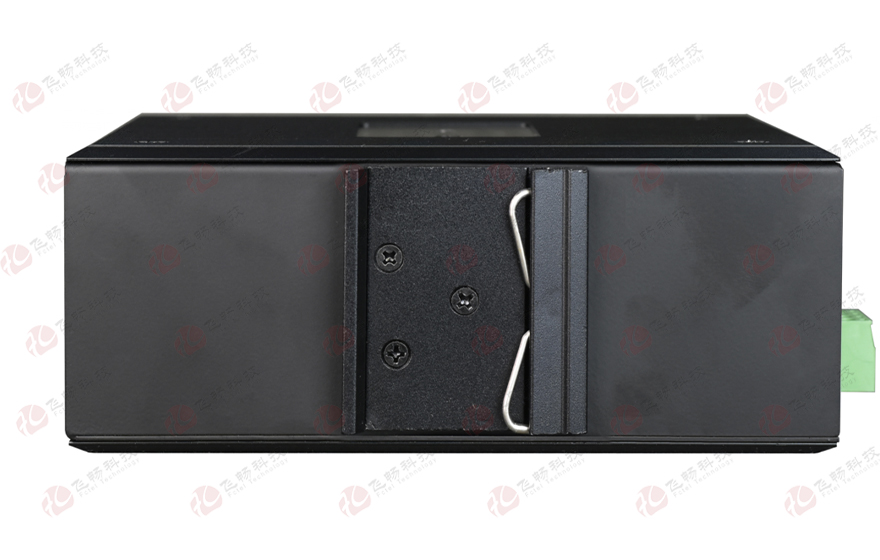

◆ 铝合金工业导轨式设计，专为严酷苛刻的工业环境而设计;
◆ 可支持 16路千兆电口和8 路千兆SFP光接口；
◆ 每个电口或光口都支持标准的 ERPS V1版本环网协议，自愈时间小于 20ms ；
◆ 支持端口带宽限制、端口流量控制、广播风暴抑制；
◆ 支持 Web、CLI(Console)管理功能；
◆ 可支持做 POE（POE+）设备；
◆ 管理功能：
◆ 支持 CLI、WEB、SNMP 管理方式
◆ 支持端口半双工背压式流控以及 802.3X 全双工流控，支持端口隔离与环路保护功能
◆ 支持基于广播、组播、未知单播的风暴抑制功能
  ◆ 支持 IEEE 802.1Q 4K VLAN，支持基于端口的VLAN
  ◆ 支持端口镜像功能，所有源端口的收发可选，支持端口流量统计
  ◆ 支持 STP/RSTP支持 ERPS 环路协议
  ◆ 支持 IGMP Snooping V1/V2/V3，支持 GMRP
  ◆ 支持手工聚合，支持静态/动态LACP协议
  ◆ 支持ACL访问控制列表
◆ 以太接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波10/700μs，开路峰值输出电压6KV标准;
◆ 支持宽范围交直流输入(9V-60V),支持内部隔离，冗余双电源输入,电源支持过载保护、防反接保护;
◆ 符合工业四级电磁兼容性要求;
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等,无风扇高效散热，降低修复时间;
◆ IP40外壳防护等级，能够经受住恶劣环境的考验,导轨或壁挂式安装;
◆ 宽温型：工作温度-40℃~ +85℃;

技术参数


支持的协议	IEEE802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3x、IEEE802.1q、IEEE802.1p、IEEE802.1z、IEEE802.1d、IEEE802.1s、IEEE802.1w、IEEE802.1ax、IEEE802.1ak
最大帧长度	9.6K

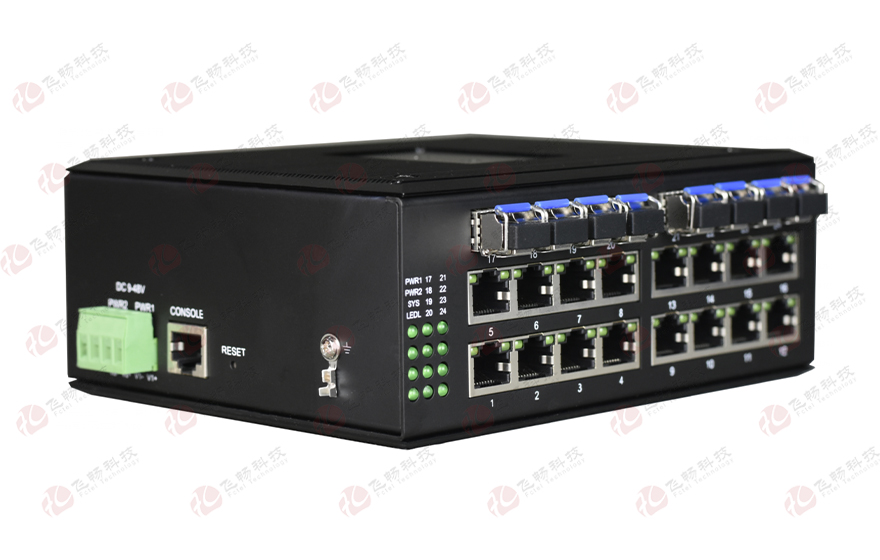

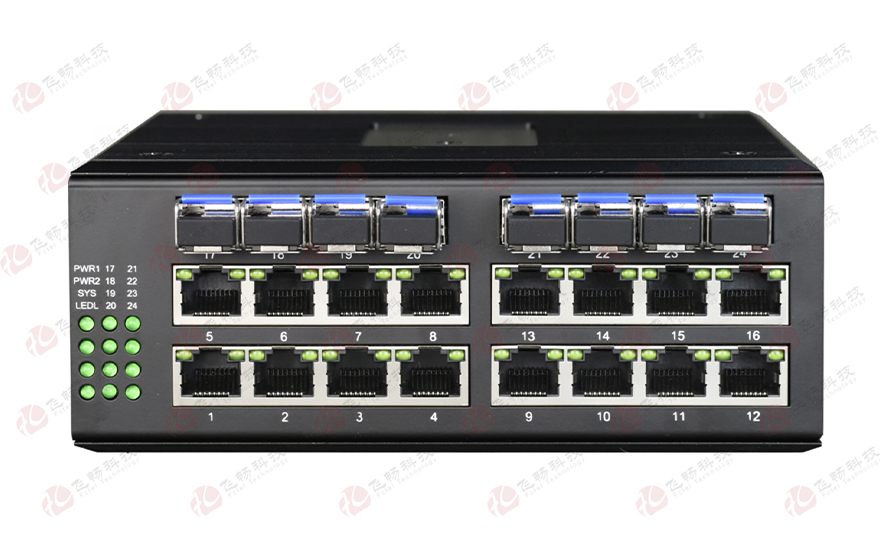

端口数	16个10/100/1000M RJ45电口、8个100M/1000M SFP光接口，1个Console口
网络介质	1000Base-LX：使用长波长激光（1310nm）越过多模式和单模式光纤，多模式光纤的最大距离是 550m，单模式是 20-120km。
	1000Base-SX：62.5μm多模光纤的最大传输距离为275m，使用50μm多模光纤的最大传输距离为550米。
	10Base-T：3类或3类以上UTP；（支持最大传输距离200m）
	100Base-TX：5类UTP；（支持最大传输距离100m）
	1000Base-T：CAT-5E UTP或6类UTP（支持最大传输距离100m）
VLAN地址表	4K
MAC地址表	8K
缓存	3Mbits
背板带宽	56Gbit
过滤和转发速率	10Mbps：14880pps
	100Mbps：148800pps
	1000Mbps：1488000pps
使用环境	存储温度：-40℃～85℃；存储湿度0％～90％不凝结
	工作温度：-40℃～85℃；工作湿度0％～90％不凝结
MTBF	＞100,000小时

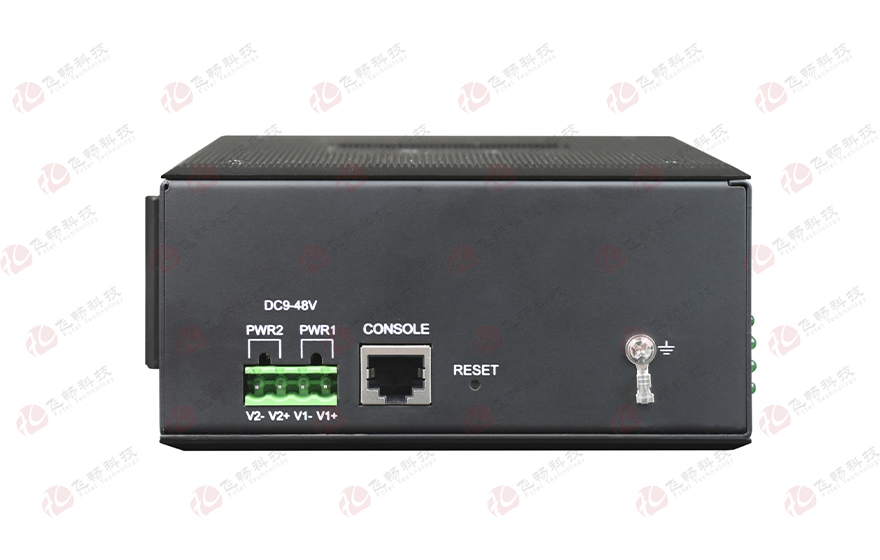

电源	冗余双电源输入DC9-60V/AC7-45V 过载保护：支持；反接保护：支持；冗余保护：支持接入端子：4芯5.08mm间距插入式端子
功耗	功耗：最大12W
电气和机械特性	外观结构: 162mm(长) x 132mm(宽) x 50.0mm(高)
重量	0.90Kg/台

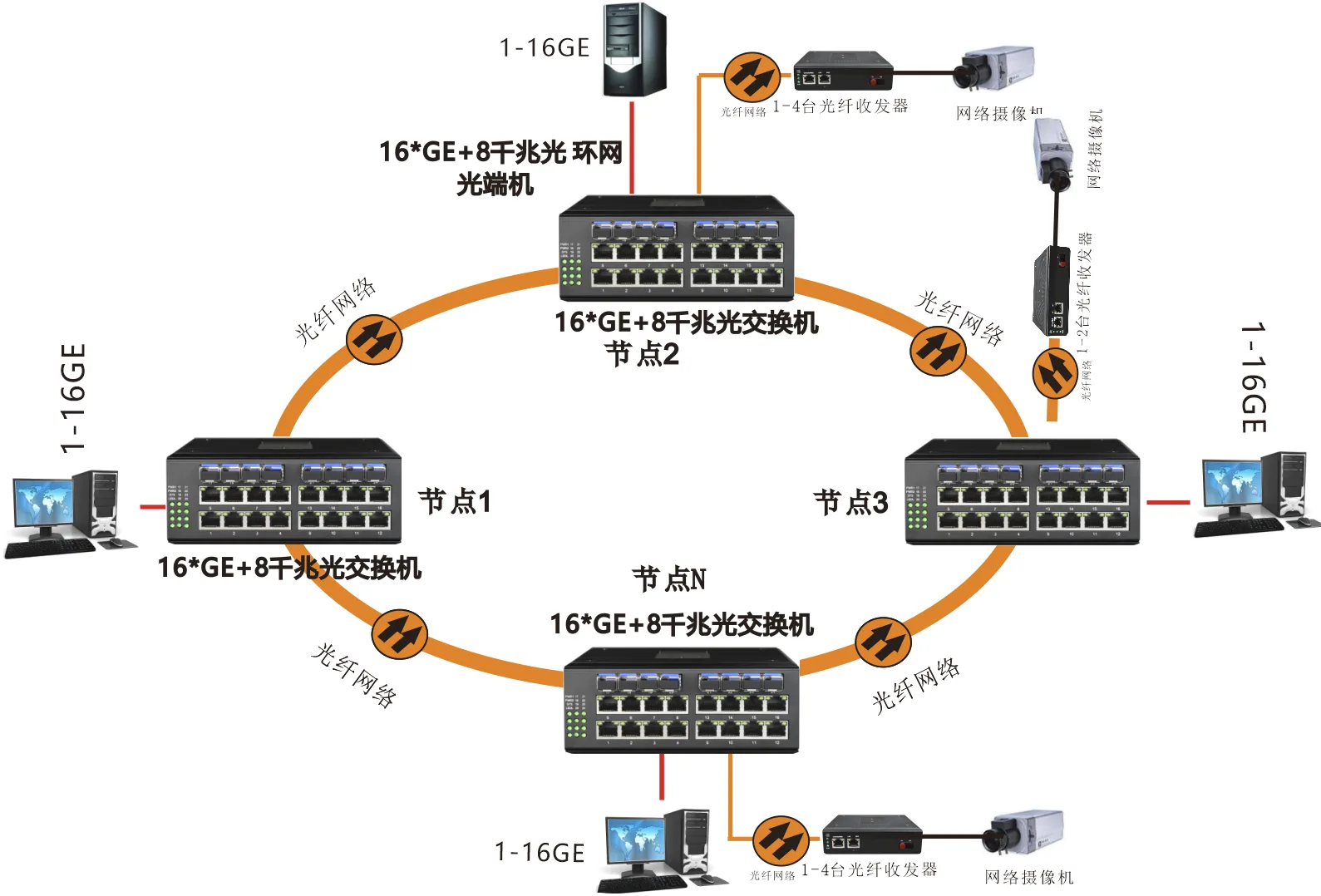

应用方案

当某处光纤故障时，系统会在20ms内重建网络链路，保障系统的正常通信，实现对总线信号传输的自愈保护功能，网络故障排除后系统会自动恢复；不支持相切环。

产品尺寸
