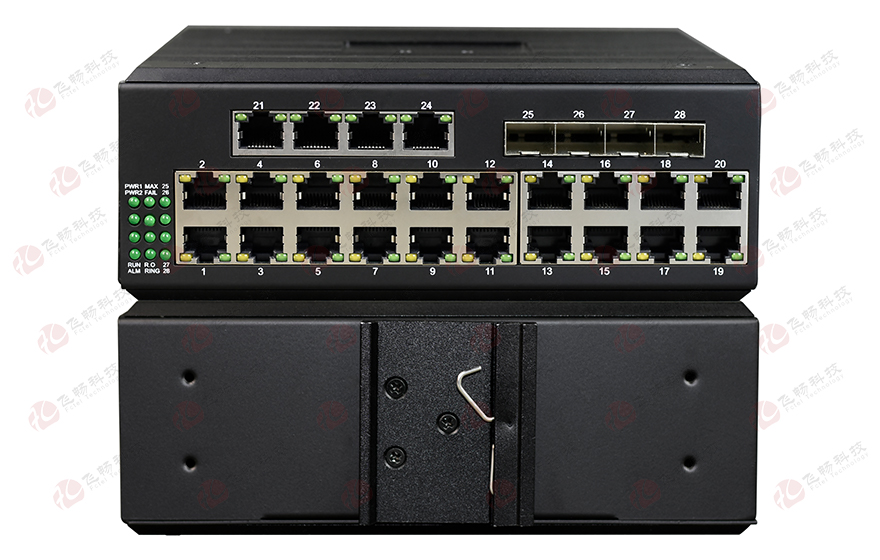

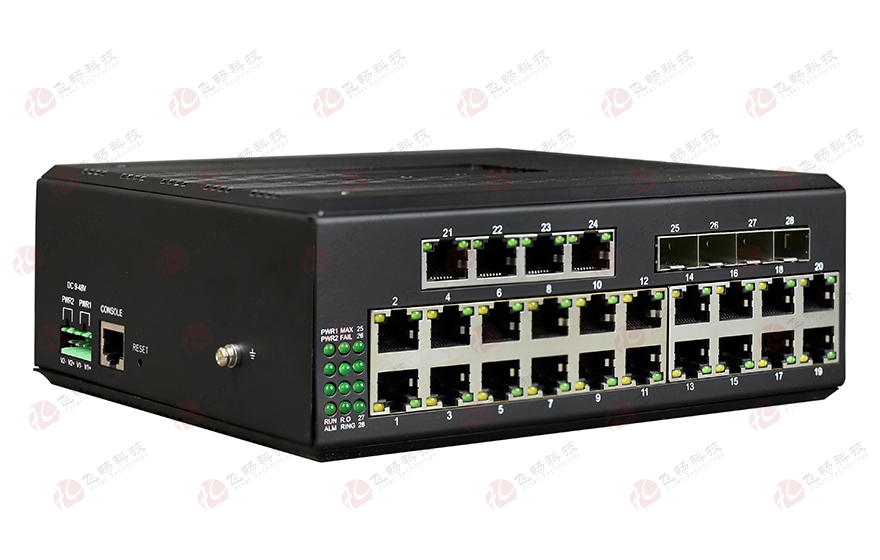

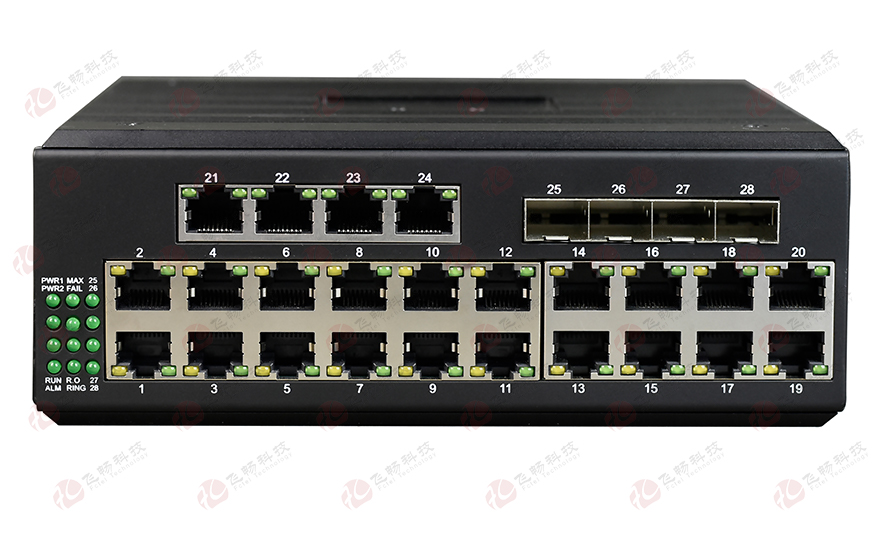

工业轨式管理型24路千兆电+4路千兆SFP光口

型号：工业交换机FCM-G24Q4次留言分享

描述：本系列产品采用工业轨式设计 24千电+4千光电交换机是新一代多业务接入型网管千兆冗余以太网交换机，具有集成度高，功能丰富，简单方便等特点，代表行业内高端水平。

产品描述

功能特点

产品描述

本系列产品采用工业轨式设计 24千电+4千光电交换机是新一代多业务接入型网管千兆冗余以太网交换机，具有集成度高，功能丰富，简单方便等特点，代表行业内最高水平。含有24路千兆电口和4路千兆光口，特别适用于视频传输等数据流较大的场合。支持丰富的工业交换机应用所需的二层管理协议，支持 ITU G.8032 冗余环网协议，组成级联方式单环相切环的网络等拓扑结构，自愈时间<20ms，保障了网络的实时性和稳定性。交换机是采用成熟的技术和开放的网络标准，适应低温高温，抗电磁干扰强，防盐雾，抗震防抖，满足工业现场的严苛工作环境要求，为工业物联网提供高效、可靠、快捷的解决方案；

功能特点

◆ 全铝合金外壳，良好散热特性，金氧极氧化工艺，IP40防护等级；
◆ 铝合金工业导轨式设计，专为严酷苛刻的工业环境而设计;
◆ 可支持 24 路千兆电口和 4 路千兆SFP光接口；
◆ 每个电口或光口都支持标准的 ERPS 环网协议，自愈时间小于 20ms ；
◆ 支持端口带宽限制、端口流量控制、广播风暴抑制；
◆ 支持 Web、CLI、Telnet 管理功能；
◆ 掉电告警、环路告警；
◆ 提供 Console 调试；
◆ 可支持做 POE（POE+）设备；
◆ 管理功能：

支持 CLI、WEB、SNMP 管理方式
支持基于 ingress/egress 的端口限速，支持半双工背压式流控以及 802.3X 全双工流控
支持基于广播、组播、未知单播的风暴抑制功能
支持 IEEE 802.1Q 4K VLAN，支持 QINQ
支持端口镜像，支持 Syslog，支持 Ping 命令等
支持 COS、DSCP，8 个队列，支持 WRR、SP、WFQ 调度模式，策略 QOS
支持端口流量统计、在线升级
支持 STP/RSTP、MSTP，支持 EAPS、ERPS
支持 IGMP Snooping V1/V2/V3，支持 GMRP
支持手工聚合，支持静态/动态 LACP 协议
支持一路继电器告警，支持 RMON 管理，TRAP 告警
支持 DHCP Snooping，Option 82，支持 802.1X
支持用户分级管理，支持 ACL 访问控制列表
支持 DDOS，支持基于端口的 MAC 过滤/绑定

◆ 以太接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波10/700μs，开路峰值输出电压6KV标准;
◆ 支持宽范围交直流输入(9V-48V)支持内部隔离，冗余双电源输入电源支持过载保护、防反接保护;
◆ 符合工业四级电磁兼容性要求;
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等无风扇高效散热，降低修复时间;
◆ IP40外壳防护等级，能够经受住恶劣环境的考验导轨或壁挂式安装;
◆ 宽温型：工作温度-40℃~ +85℃;

技术参数


支持的协议	IEEE802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3x、IEEE802.1q、IEEE802.1p、IEEE802.1z、IEEE802.1d、IEEE802.1s、IEEE802.1w、IEEE802.1ax、IEEE802.1ak
最大帧长度	10K
端口数	24个10/100/1000M RJ45电口、4个100M/1000M SFP光接口，1个Console口
网络介质	1000base-LX：使用长波长激光（1310nm）越过多模式和单模式光纤，多模式光纤的最大距离是 550m，单模式是 20-120km。
	1000base-SX：62.5μm多模光纤的最大传输距离为275m，使用50μm多模光纤的最大传输距离为550米。
	10base-T：3类或3类以上UTP；（支持最大传输距离200m）
	100base-TX：5类UTP；（支持最大传输距离100m）
	1000base-T：CAT-5E UTP或6类UTP（支持最大传输距离100m）
VLAN地址表	4K
MAC地址表	8K
缓存	4Mbits
背板带宽	56Gbit
过滤和转发速率	10Mbps：14880pps
	100Mbps：148800pps
	1000Mbps：1488000pps
使用环境	存储温度：-40℃～85℃；存储湿度0％～90％不凝结
	工作温度：-40℃～85℃；工作湿度0％～90％不凝结
MTBF	＞100000小时
电源	冗余双电源输入DC9-48V/AC9-48V 过载保护：支持；反接保护：支持；冗余保护：支持接入端子：4芯5.08mm间距插入式端子
功耗	功耗：最大20W
电气和机械特性	外观结构: 182mm(长) x 165mm(宽) x 50.0mm(高)
重量	1.7Kg/台

应用方案

本产品集24路千兆电口与4路千兆光口可以组成冗余等网络拓扑结构；

注：当某处光纤故障时，系统会在20ms内重建网络链路，保障系统的正常通信，实现对总线信号传输的自愈保护功能，网络故障排除后系统会自动恢复；
