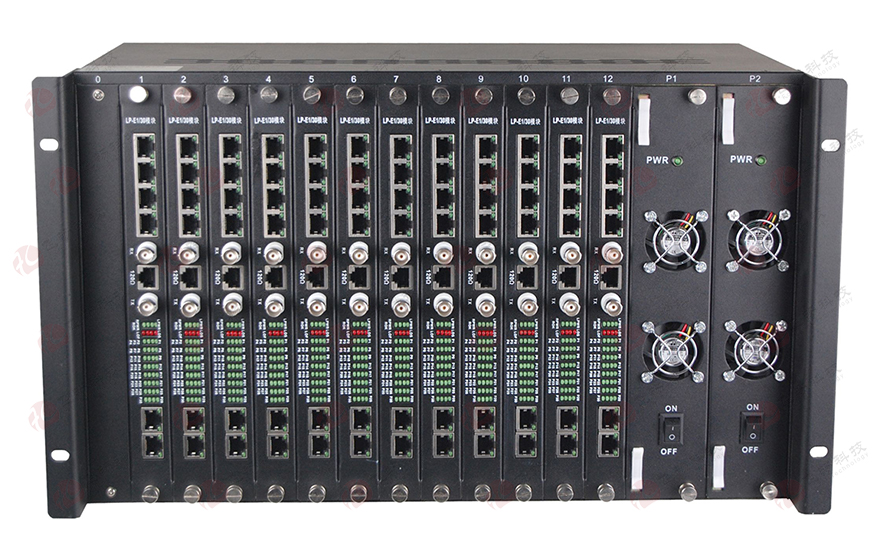

E1 PCM 复用集中式机框(4U/6U)

型号:FCK14/FCK16留言

描述:可提供4U/6U 集中式E1 PCM 插卡使用,极大提高机房的利用面积;机框可以提供双电源1+1备份供电与集中式SNMP网管。

产品描述
       E1 PCM  综合机架/机框是一种能满足用户集中使用、集中管理的最经济型的标准19英寸机架。系统具有过温、过压、过流 保护装置。机框可以提供双电源1+1备份供电与集中式SNMP网管。
功能特点
◆ 标准19  英寸机箱,可安装在机房机架中,便于统一管理和维护;
◆ 采用模块化电源设计,维护方便,屏蔽性更好;
◆ 防止了电源产生的电磁信号干扰模块组的正常运行;
◆ 机架可同时插入多块电话光端机板卡,可以混插多种的板卡;支持热插拔功能;
◆ 全符合电信级运营要求,平均无故障工作时间10万小时以上;

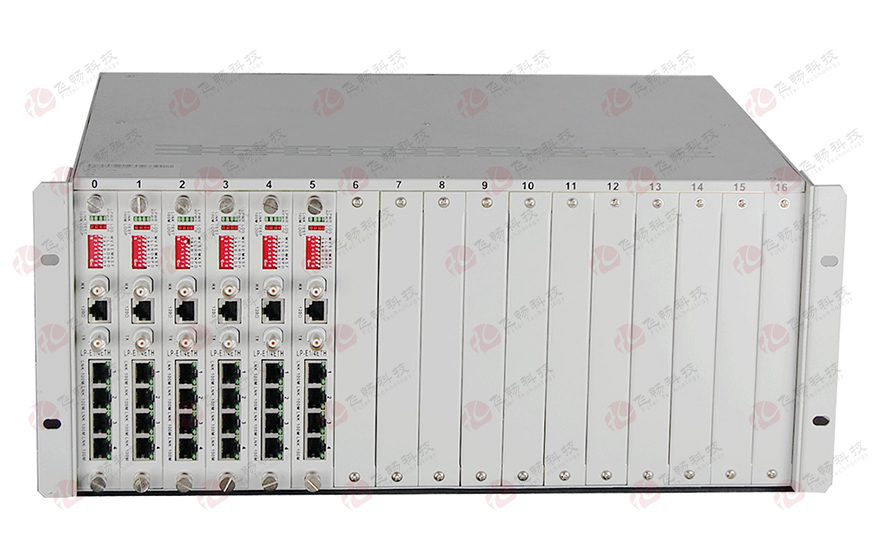

◆ 4U机框为17槽位加可插拔双电源,可以插入17块与4U E1 PCM 卡并可以进行SNMP网管支持的板卡有1-16路电话E1 PCM卡;4路电话+1FE+2路串口卡;8路电话+4路RS232数据卡等  ;
◆ 6U机框为13槽位加可插拔双电源,可以插入13块与6U E1 PCM卡并可以进行SNMP网管支持的板卡有30路电话  E1 PCM复用卡;29路电话+1*FE+1*串口E1  PCM  卡等。
技术参数
◆ E1接口
   设备E1接口均符合G.703建议
   速   率:             n*64Kbps±50ppm
   码   型:             HDB3
   阻   抗:             非平衡式 75Ω/平衡式 120Ω(非平衡式配同轴接口适配器,可适配75-2/3同轴电缆)
   抖动特性:         满足G.742、G.823建议
   输入口允许衰减:   0~6dBm
◆ FXS 用户电话口
   振铃电压:       75V
   振铃频率:       25Hz
   二线输入阻抗:600Ω(摘机)
   回损:              20dB
◆ FXO 中继口
   振铃检测电压:35V
   振铃检测频率:17Hz-60Hz
   二线输入阻抗:600Ω(摘机)
   回损:               20 dB
E&M 2/4线音频接口
   E&M类型:    TYPE V
   E线最大电流:22mA;饱和电压:3V
   M线恒定电流:7mA; 最小检测电流:5mA
   AD增益:0dB;
   DA增益:0dB
   2/4线输入阻抗:600Ω
磁石电话接口
   振铃电压:75V
   振铃频率:25Hz
   二线输入阻抗:600Ω(摘机)
   回损:20dB
◆ 电源需求
    系统电源:         AC180V ~ 260V;DC –48V;DC +24V
    功   耗:             ≤10W
◆ 尺寸大小
    19英寸6U:            443(宽)X268(深)X271(高)mm
    19英寸4U:            443(宽)X365(深)X195(高)mm
◆ 工作环境
    工作温度:         -10℃ ~50℃
    工作湿度:         5% ~ 95% (无凝露)
    存储温度:         -40 ℃~ 80℃
    存储湿度:         5%~ 95% (无凝露)

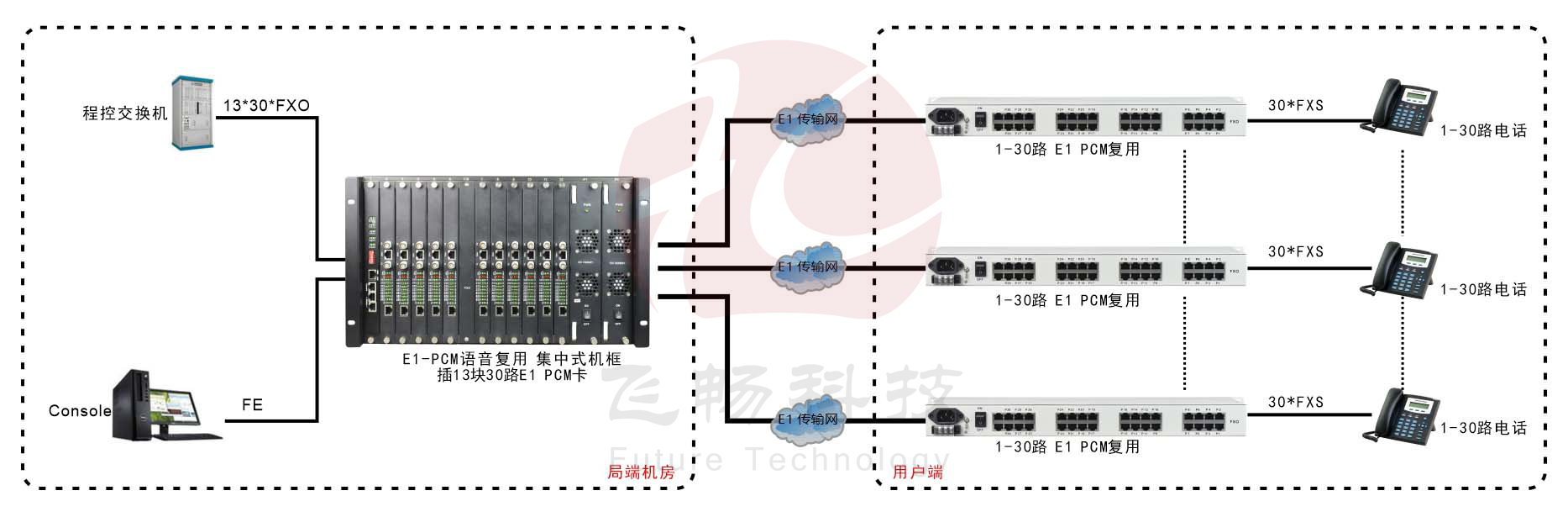

应用方案
E1  PCM  复用集中式机框(4U/6U)
