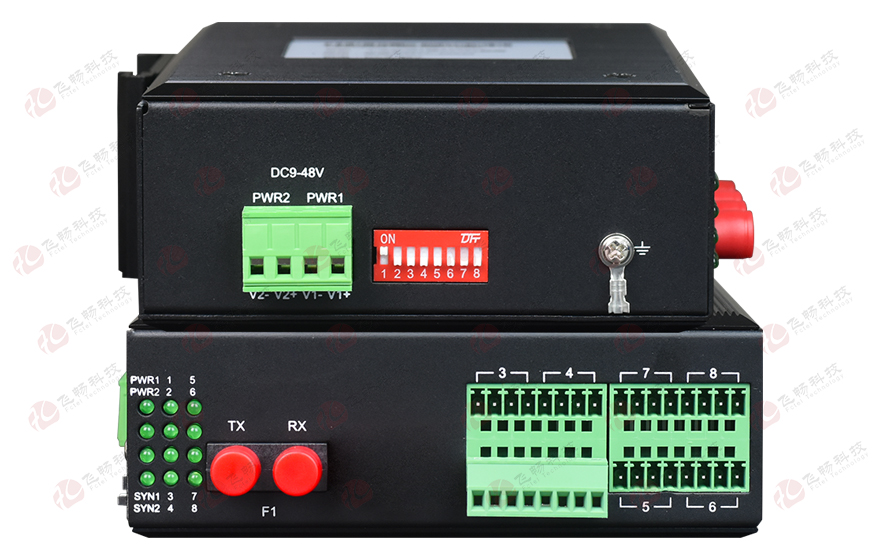

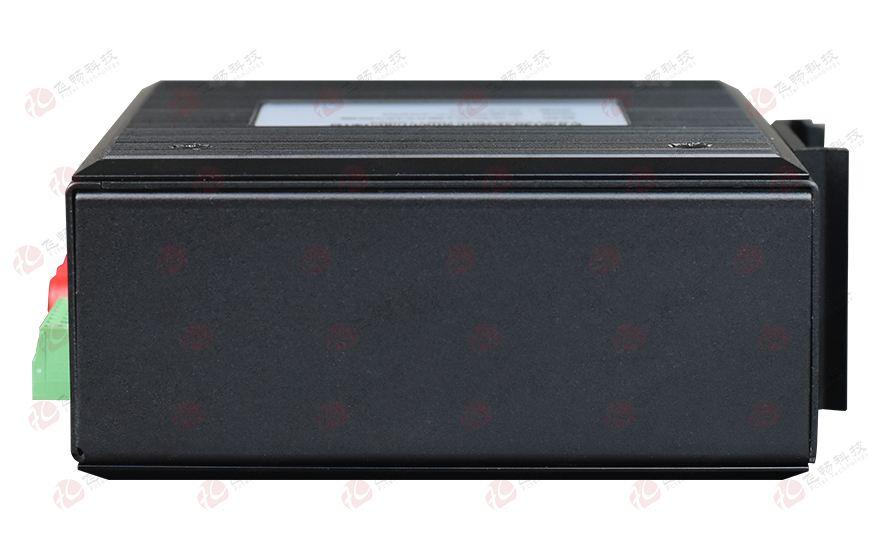

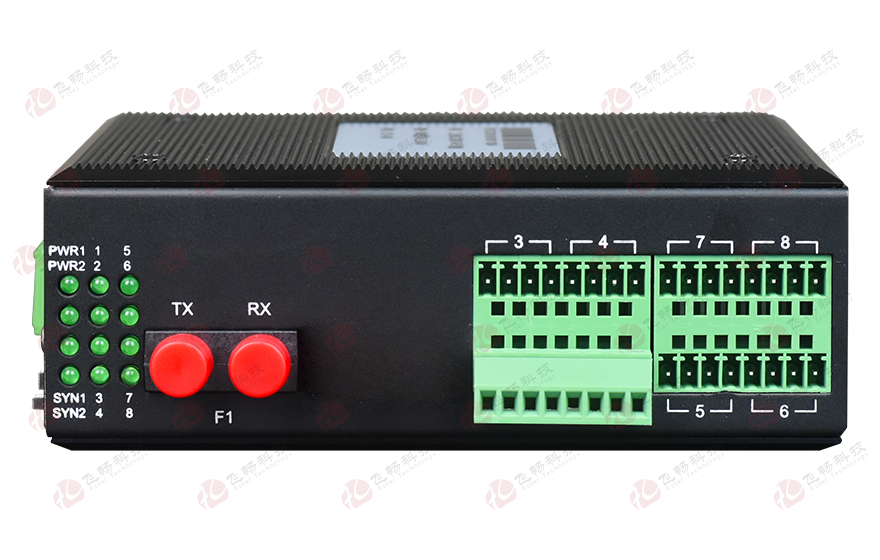

工业轨式 环网型1-2路CAN总线光端机

型号：FC2P-C1G次留言

描述：可同时支持1-2路CAN1.0/2.0总线到光纤中继，通信速率0-1Mpbs。支持多种光纤网络拓扑结构：点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构，并可在此基础上组网为更复杂

产品描述
       本系列设备采用大规模FPGA设计，采用独创技术，可同时支持 1-2路CAN1.0/2.0总线到光纤中继，通信速率0-1Mpbs。支持多种光纤网络拓扑结构：点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构，并可在此基础上组网为更复杂的网络拓扑结构具有环网自愈保护功能; IP40防护等级，波浪纹铝制加强机壳，35mmDIN导轨安装，AC & DC（9~55V）宽电源输入，电源冗余和隔离保护等优点。-40~75℃工作温度范围，能够满足各种工业现场的要求，提供便捷的光纤通讯解决方案。
功能特点
◆ 提供 1-2路 CAN现场总线，通信波特率自适应 1-1Mbps；
◆ CAN数据全透明通讯，波特率自适应无需任何设置；
◆ CAN接口最大节点数128个；CAN接口速符合国际CAN1.0、CAN2.0标准；
◆ 提供两光纤条线路，在线路故障时可自动切换，保证通信正常；
◆ 支持多种光纤网络结构：点对点、星型、链型、环网冗余，并可组合为更复杂的网络拓扑结构支持多种光纤网络结构：点对点、星型、链型、环网冗余，并可组合为更复杂的网络拓扑结构支持多种光纤网络结构：点对点、星型、链型、环网冗余，并可组合为更复杂的网络拓扑结构；
◆ 多模光纤/单模光纤可选，多模可传输 2KM，单模可传输 20-120KM，ST/SC/FC 接口可选；
◆ 具有信号故障保护功能；全方位显示电接口和光纤运行状态；
◆ CAN接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω);共模:6KV，阻抗(2Ω) 标准；

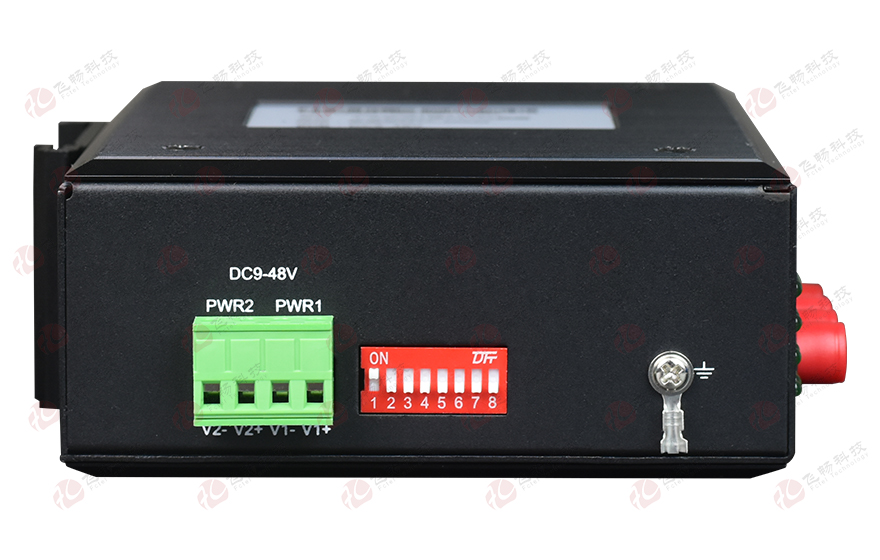

◆ 支持宽范围9-55V交直流输入支持内部隔离，冗余双电源输入电源支持过载保护、防反接保护；
◆ 符合工业四级电磁兼容性要求；
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等；
◆ 无风扇高效散热，降低修复时间；
◆ IP40外壳防护等级，能够经受住恶劣环境的考验；

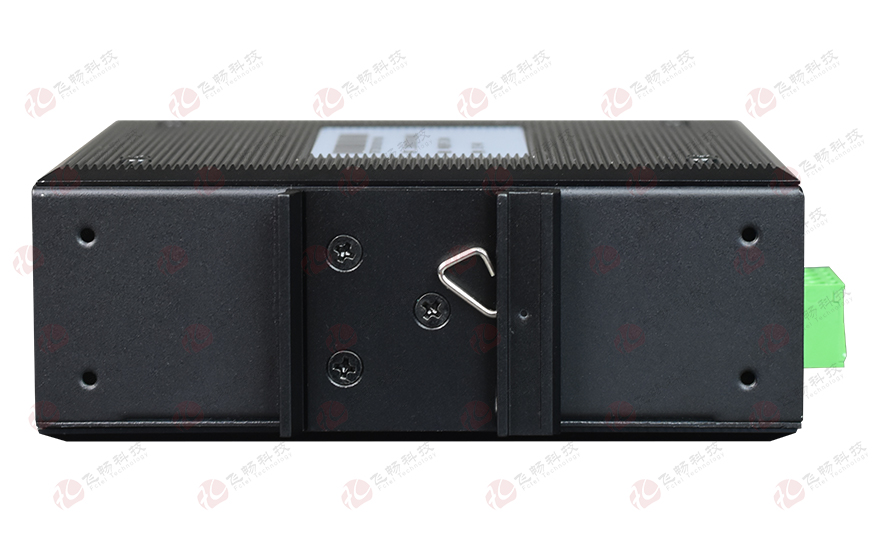

◆ DIN 35mm导轨式或壁挂式安装；
◆ 宽温型：工作温度-40℃~ +85℃；
◆ 所有型号皆通过100%烤机测试，保修期：5年。
技术参数
◆ 光纤部份
光口：2
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：20~120Km
典型发射功率:
单模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ CAN总线 接口
标准
协议：符合国际CAN1.0，CAN2.0标准
速率：0～１Mbps
物理接口：工业端子
CAN 定义: CANH， CANL， GND
终端电阻：本机不带终端电阻请按需要外接
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100000小时
应用方案
本产品支持多种光纤网络拓扑结构：点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构，并可在此基础上组网为更复杂的网络拓扑结构。

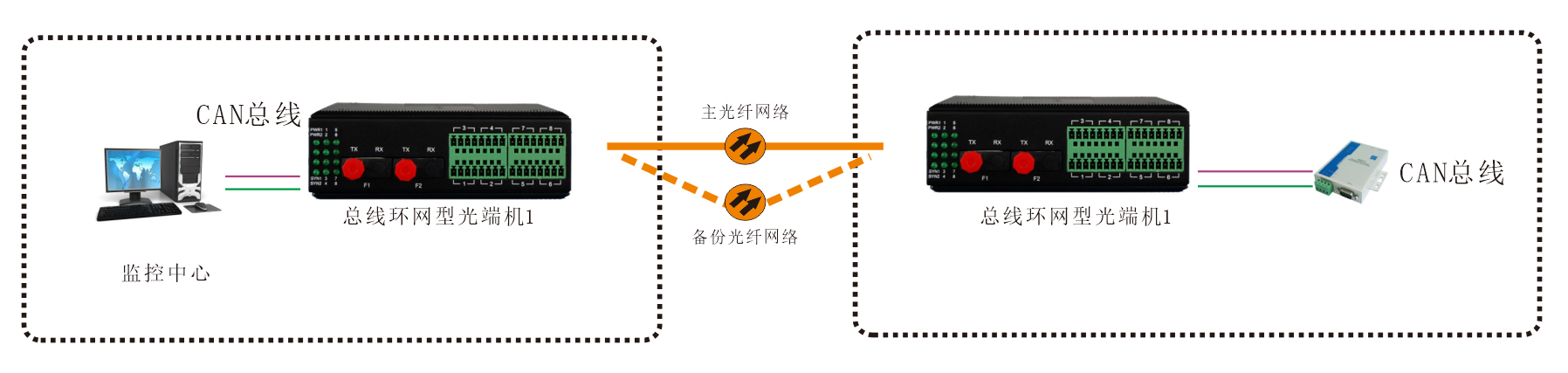

点对点（Point to Point） 应用场合：某些单独分散的总线节点间需要远距离通讯，或者受干扰严重需要电气隔离，双光口可以组成简单的1+1光纤备份；
工业轨式 环网型1-2路CAN总线光端机 应用方案

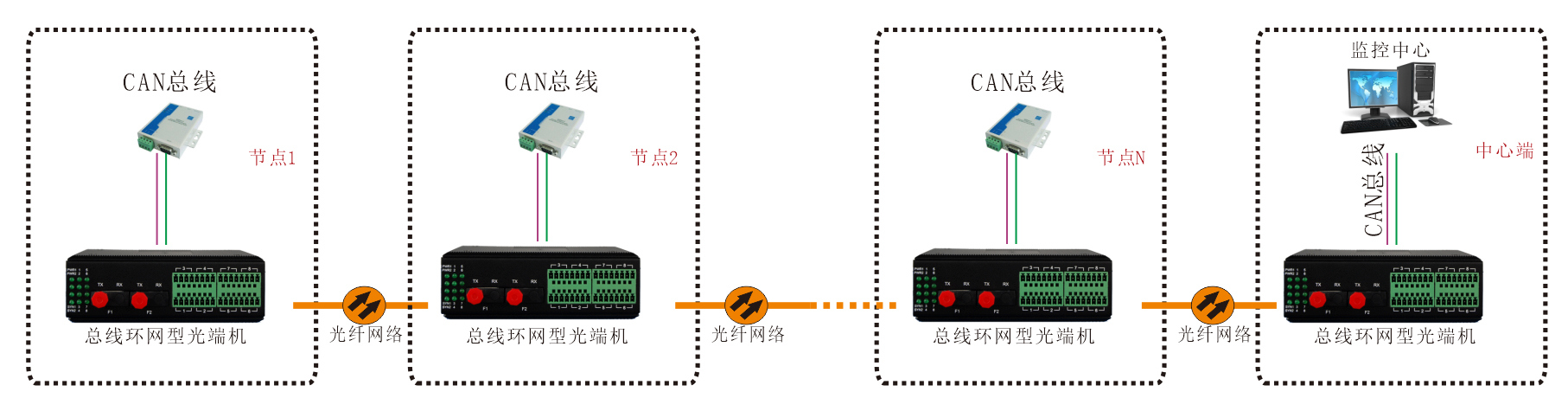

链型（Line） 应用场合：多个总线节点间需要远距离通讯，或者多个节点间需要完全的电气隔离抗干扰；
工业轨式 环网型1-2路CAN总线光端机 应用方案

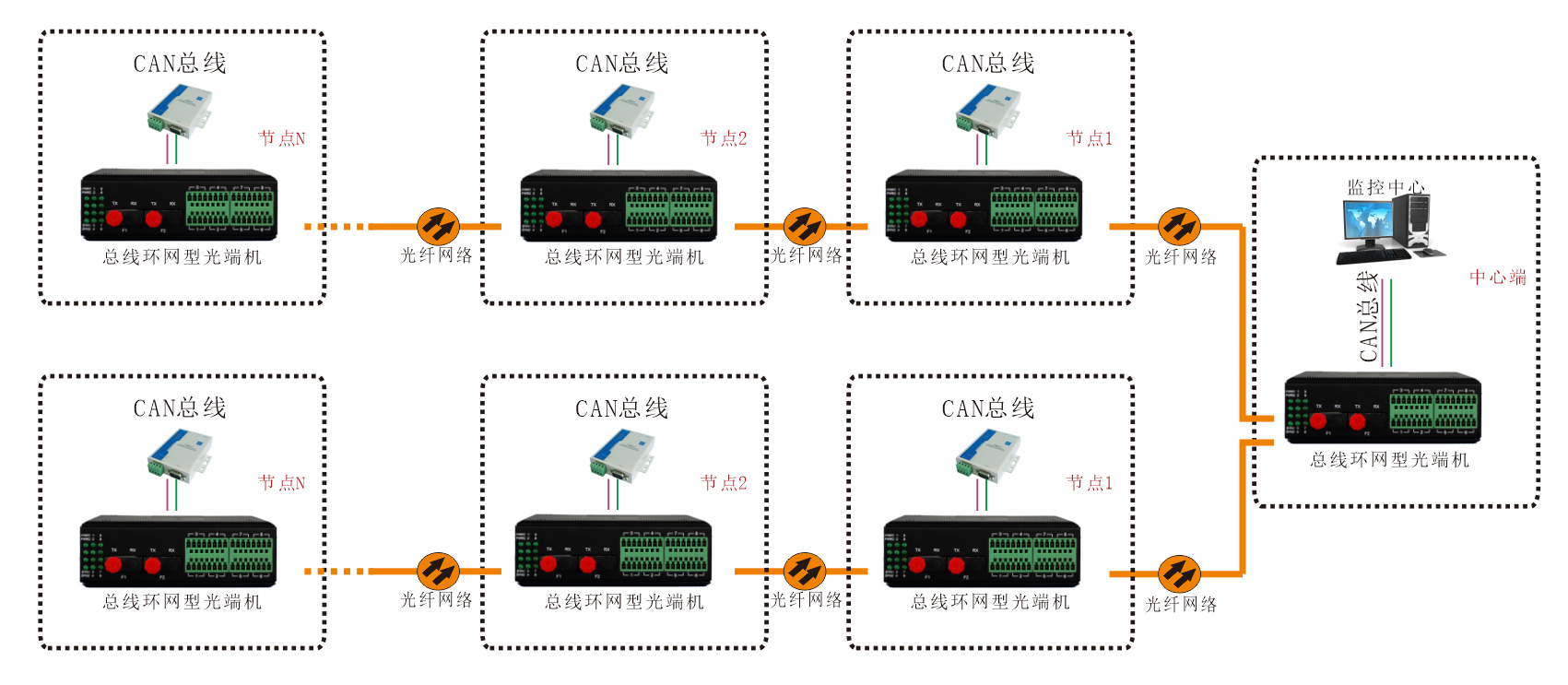

星型（Star）应用场合：多个节点之间需要改变总线链型拓扑方式，或者多个节点间需要完全的电气隔离时；
工业轨式 环网型1-2路CAN总线光端机 应用方案

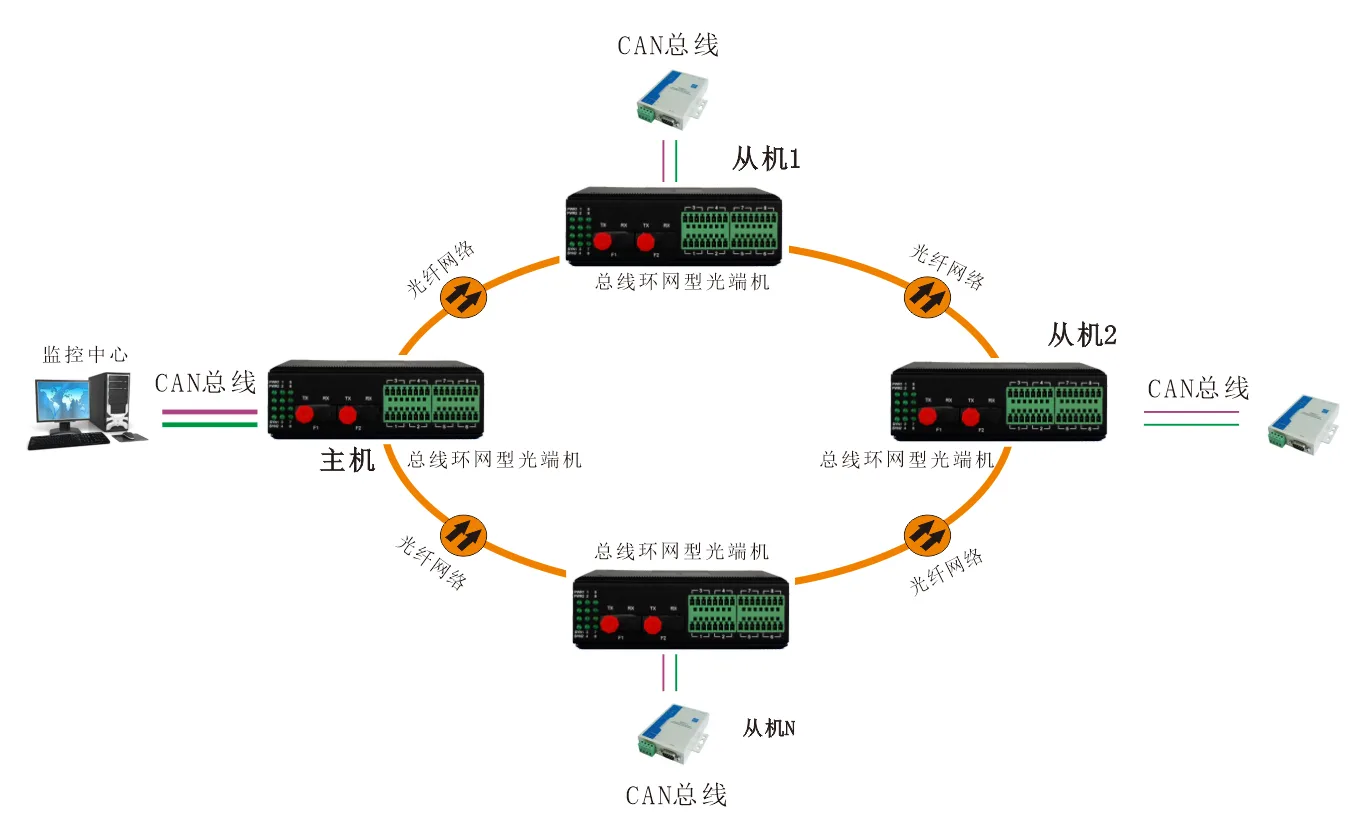

环形（Circle）：应用场合：多个节点间需要提供冗余光纤链路保障总线可靠通讯时。
工业轨式 环网型1-2路CAN总线光端机 应用方案
产品尺寸
产品视频
资料下载
工业轨式 环网型1-2路CAN总线光端机 规格书
