工业交换机端口镜像怎么配：抓包排障的拓扑、方向与验收方法

01先分清源端口、目的端口和镜像方向

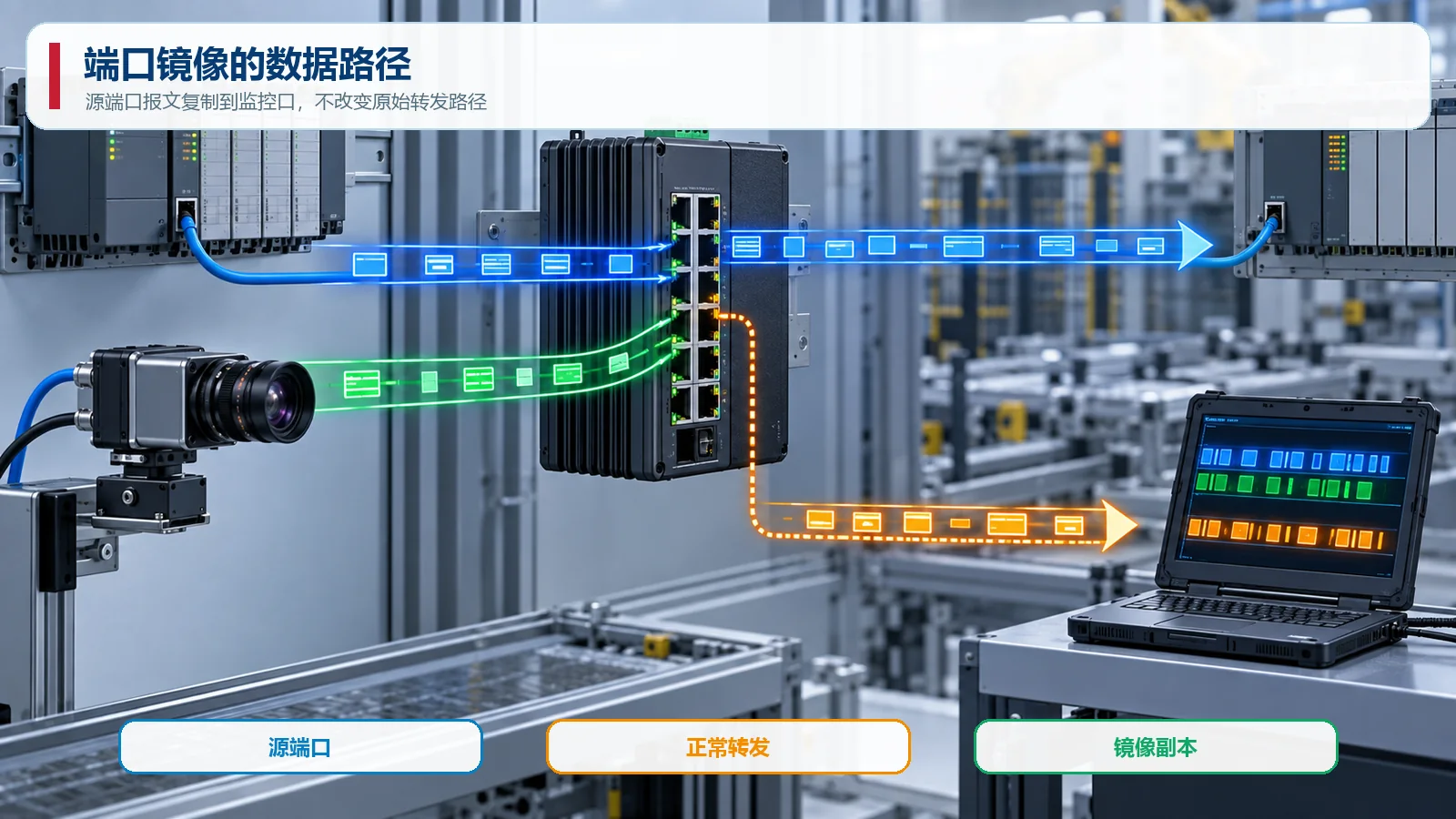

源端口是需要观察的业务端口，可以是PLC、上联、相机或现场设备所连接的端口；目的端口也称监控端口，只负责输出复制报文。部分设备支持按VLAN、多个源端口或远程镜像，具体能力不能由“支持端口镜像”一句话推断，应查对应型号与软件版本说明。

方向决定能看到什么。RX表示进入交换机的报文，TX表示交换机发出的报文，Both表示双向复制。调查PLC请求是否到达时可先看RX；确认响应是否从交换机送出需要看TX。若只配置一个方向却用抓包结果证明完整会话，容易得出错误结论。

02建立不会干扰生产的抓包拓扑

监控口连接专用分析电脑，关闭不必要的共享、桥接和自动配置功能。不要把监控口再接回生产交换网络，否则可能形成额外路径。抓包电脑最好使用独立网卡并记录接口速率、链路状态、系统时间与抓包过滤条件。涉及控制网络时，应在批准的维护流程下操作。

镜像配置会占用交换机复制与出口能力。若多个千兆源端口同时复制到一个千兆监控口，汇总流量可能超过监控口带宽，导致镜像副本丢失。此时业务未必丢包，但抓包文件已经不完整。应缩小源端口与时间窗口，并观察交换机端口统计和分析电脑丢包提示。

03用单变量方法完成配置

先记录端口编号和现有配置，再选择一个源端口、一个方向和一个监控口。保存配置前确认监控口没有承载管理、上联、环网或终端业务。配置后先生成一个可识别的低风险测试流，例如对允许访问的设备发起少量诊断报文，再确认抓包端能够看到副本。

不同厂商界面可能把功能称为Port Mirroring、SPAN、Monitor Session或Traffic Copy，参数结构也不同。本文给出的是工程方法，不是某一型号的菜单指令。飞畅不同工业交换机的管理功能应以实际产品资料、Web界面或命令行帮助为准。

04抓包时同时保留交换机侧证据

抓包文件应与源端口和目的端口的链路速率、收发字节、错误帧、丢弃计数、广播比例和事件日志一起保存。若只保存pcap而没有端口统计，就难以判断报文未出现是源设备未发送、交换机未复制，还是监控口拥塞。必要时在链路两侧分别抓取，比较请求、响应和时间差。

时间戳用于分析周期抖动和重传，但普通电脑网卡与操作系统时间戳存在误差。对亚毫秒级控制问题，应确认硬件时间戳、PTP同步和分析工具能力。抓包看到较大间隔不等于交换机必然产生同样时延，结论必须与设备日志和现场测试交叉验证。

05常见现象应该怎样判断

只能看到单向报文，先核对镜像方向和源端口，而不是直接判定对端无响应。能看到ARP却没有应用数据，应继续核对VLAN、IP、端口号和设备状态。出现大量重复报文，要区分正常冗余、协议重传、环路与镜像会话重复复制。广播突然升高时，应同步查看交换机环路和风暴抑制计数。

加密流量仍可观察地址、端口、长度和时序，但无法直接读取加密载荷。镜像也不会绕过设备访问控制。对涉及个人数据、生产配方或凭据的报文，应限制采集范围、存储时间和访问权限，完成排障后按流程清理文件。

06验收、撤销与维护记录

验收至少确认四件事：原业务在镜像开启前后保持正常；选定RX、TX或双向报文能够在监控口出现；非目标端口流量没有被意外复制；高负载下监控口没有明显丢弃。测试后若不再需要长期监测，应删除镜像会话并恢复监控口原始配置。

维护记录写清交换机型号与版本、源端口、监控口、方向、启停时间、过滤条件、文件校验值、端口统计和结论。这样下一位工程师能够重现证据链，也能避免遗留镜像配置长期占用资源。端口镜像的价值在于获得可核对的数据，而不是让抓包软件替代完整的故障定位流程。
