广播是工业以太网不可缺少的通信方式，但二层环路会让广播帧反复复制，短时间内占满端口与交换资源。排障的核心不是盲目重启，而是先控制影响、用端口数据锁定异常链路，再修正拓扑与协议并完成业务验收。

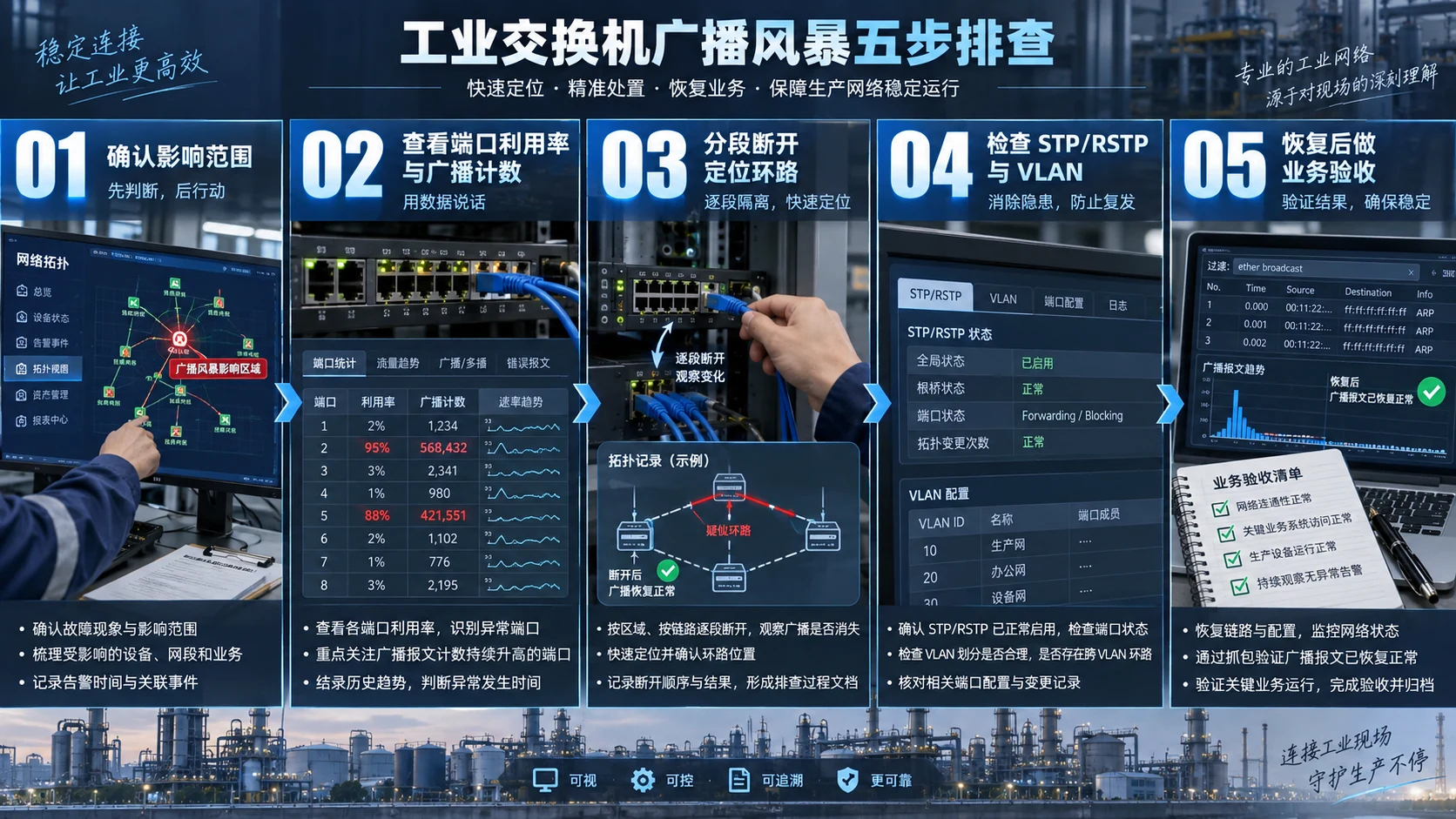

01先确认是不是广播风暴
现场常见现象包括多台PLC或HMI同时掉线、交换机端口灯持续高频闪烁、网页管理变慢、摄像机大面积卡顿，以及故障时好时坏。它们说明网络可能拥塞，却不能单独证明广播风暴。上联带宽不足、光链路抖动、CPU负载过高或单台终端异常也会产生类似表现，因此第一步要记录影响范围、开始时间和最近变更。
登录可管理工业交换机后，优先查看端口利用率、广播和多播计数、错误帧、丢弃包以及CPU占用。若多个端口利用率同时接近饱和，广播计数持续快速增长，且业务单播大量丢弃，才更符合风暴特征。飞畅管理型工业交换机的具体统计、告警和协议能力因型号而异，排查前应核对对应说明书。

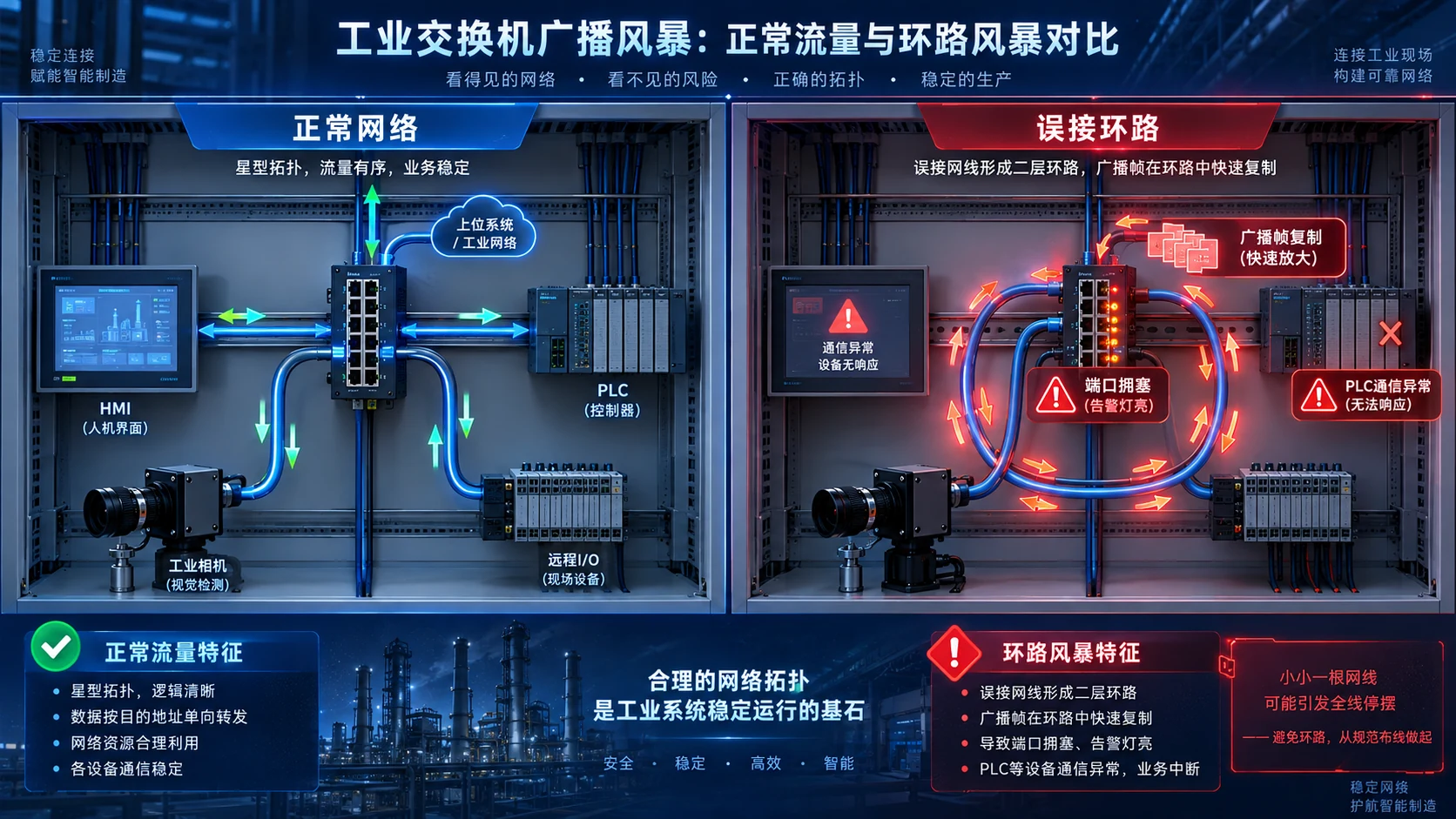

02为什么一根误接网线会放大故障
普通二层广播帧没有像IP报文那样依靠TTL逐跳递减。当交换网络中形成闭合环路，而生成树未启用、未收敛或被错误阻断时，交换机会在除入端口外的同一广播域继续转发，帧便可能沿环路反复复制。随着数量增长，端口带宽、转发表学习和设备处理能力被大量占用。
工业网络中环路常来自临时检修线、双上联接错、非管理型交换机私接、机柜跳线标签不清，或把两个本应独立的VLAN桥接。故障不一定在核心交换机附近，远端小机柜里的一根网线也可能影响整片生产网。因此拓扑图、端口描述和变更记录是定位工具，不是文档负担。
03先止损，再按范围分段定位
故障正在影响生产时，应在确认安全边界后先隔离可疑支路，避免频繁重启所有设备。根据告警时间与端口统计，找出广播增长最快或流量异常的上联；按区域、机柜或链路逐段断开，每次只改变一个变量并观察计数是否恢复。若断开某支路后广播速率明显下降，继续向该支路下游缩小范围。
分段操作必须与生产负责人协同，避免直接切断控制或安全联锁。关键系统可先切换到已验证的备用链路，再隔离故障段。每次断开都记录端口、时间、现象和恢复结果，不能凭感觉反复插拔。若网络具备环网保护，先确认当前阻塞端口和实际拓扑是否一致，防止把保护链路误判为故障。
04用端口镜像和抓包验证判断
端口镜像可把可疑端口流量复制到分析口。抓包时关注目的MAC为广播的ARP、DHCP等报文是否以异常频率重复，同一源MAC是否在多个端口间来回漂移，以及是否出现大量未知单播泛洪。抓包应在授权和隔离条件下进行，分析电脑不要直接参与生产控制。
MAC地址表频繁抖动是二层环路的重要线索：同一终端地址不断在不同端口学习，说明帧可能经不同路径返回。结合交换机日志、拓扑和物理端口标签，可以把逻辑异常落到具体线缆。不要仅凭抓到广播帧就下结论，正常ARP和设备发现也会使用广播，关键在于数量、重复模式与业务影响。
05检查STP、RSTP、VLAN与端口策略
定位物理环路后，还要解释保护机制为何没有阻断。核对生成树或快速生成树是否全网一致启用，根桥是否按规划设置，端口角色和阻塞状态是否正常；混用管理型与非管理型设备时，要确认下游设备不会绕过保护边界。环网协议、STP与静态冗余不能无规划叠加，否则可能产生难以预测的转发路径。
同时检查VLAN成员、Trunk允许列表、PVID和链路聚合配置。错误的跨VLAN桥接、聚合两端参数不一致，也会制造泛洪或环路。接入口可按业务需要启用广播抑制、环路检测或边缘端口保护，但这些功能只降低风险，不能代替清晰拓扑和正确接线。阈值过低还可能误伤正常设备发现报文。
06恢复业务后如何验收和预防
修正接线或配置后，持续观察端口利用率、广播计数、MAC表和CPU趋势，确认不再异常增长。再逐项验证PLC轮询、HMI操作、工业相机视频、上位机告警和远程维护，不能只看交换机端口变绿。若涉及环网，应执行一次受控断链，确认冗余切换和恢复符合项目要求。
预防措施包括维护准确拓扑、统一线号和端口描述、限制未经批准的交换设备、变更前后保存配置、为关键告警建立通知，以及定期开展环路演练。飞畅工业交换机可用于智慧工厂、交通、能源和园区等接入场景；选型时应根据是否需要管理、VLAN、生成树、环网、告警及宽温宽压等条件确认具体型号，避免把所有工业交换机视为相同能力。
