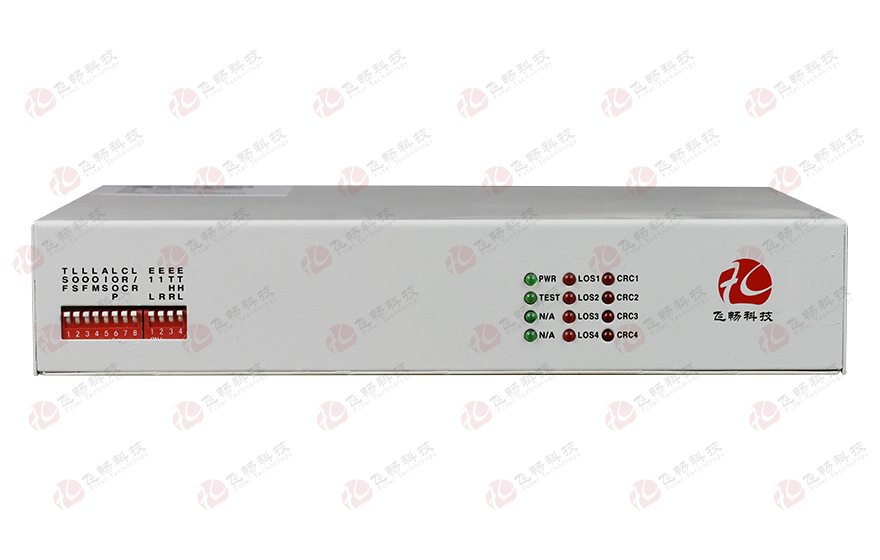

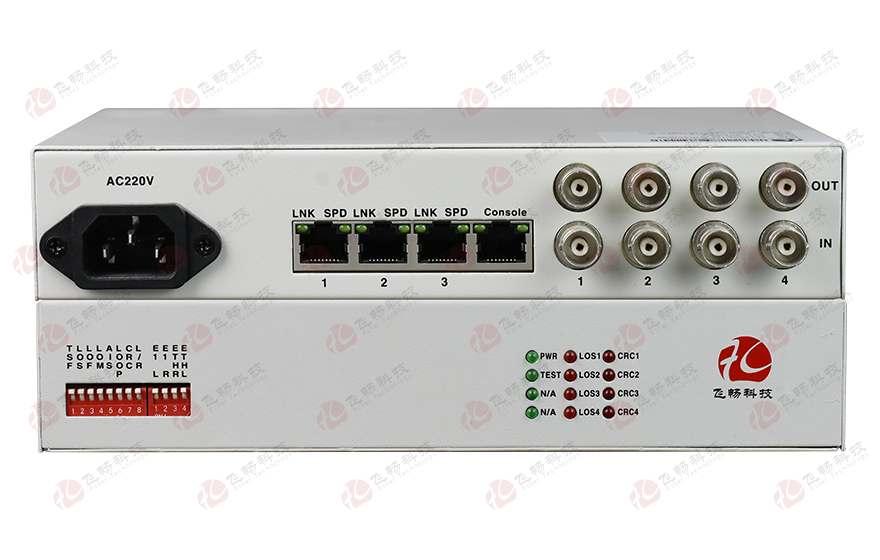

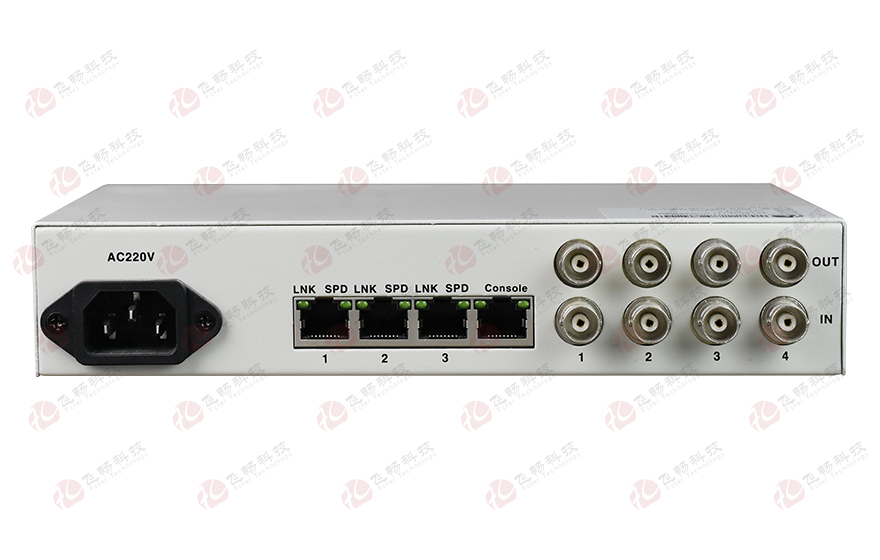

4E1转3FE+1路console网管（桌面式）协议转换器

型号：FCC-E4F3C1次留言分享

描述：4个E1接口，3个以太网接口，1个console网管；实现4E1转3路以太网+1路console接口的转换，带宽8.192M，自适应，支持VLAN，桌面式，－48V或AC220V电源（可选）。

产品描述

功能特点

产品描述

本系列设备采用大规模FPGA设计，采用反向复用技术，将多条E1电路捆绑起来用于传输3路10/100base的以太网数据和1路Console网管，实现了1～4路E1通道至以太网光接口之间的相互转换。此设备能把E1通道收发的信号点对点传输到以太网光接口，实现E1信道与以太网光接口的互连，与一般的远程网桥不同的是，此设备支持1至4路E1信道的灵活配置，能自动检测E1的数量并选择可用的E1，并且允许E1电路之间存在一定的传输时延差。

此设备提供4路E1（75欧，也可选120欧）接口和3路以太接口和1路console网管，整机工作稳定可靠，功耗低，集成度高，体积小。

功能特点

◆ 基于自主知识产权的集成电路；

◆ 实现以太网数据在1～4条E1电路中的透明传输；

◆ 能实现对本端、远端设备的复位操作；

◆ 以太网接口100base-FX，支持VLAN协议；

◆ 内置动态以太网MAC地址列表(4096个)，具有本地数据帧过滤功能；

◆ 单路E1线路速率是1984Kbit/s，4路E1带宽可达7936Kbit/s；

◆ 支持以太网工作模式的任意设置；

◆ 可设置CRC告警门限自动对传输质量差的线路进行隔离，并且是单方向切断，当2M支路一个方向误码率超出门限时，只切断该方向，另一方向不受影响；即以太网传输的两个方向可以不对称；

◆ 允许4路E1 有100ms 的传输时延差，当该差值超出允许的范围时，系统可以自动停止在时延过大的E1上发送数据；

◆ E1接口符合ITU-T G.703、G.704和G.823，不支持信令时隙的使用；

◆ E1接口模块含有内置的时钟恢复电路和HDB3编解码电路；

◆ 提供Console管理接口，便于安装开通；

◆ 具备在本端查看显示远端设备工作状态功能；

◆ 设备工作中支持E1信道的热插拔，并自动检测有效的E1信道，中间不会中断数据传输；

◆ 支持1至4路E1的灵活配置，在复位时自动检测E1的数量和时延并选择可用的E1。

技术参数

◆ E1 接口

设备接口：设备接口符合G.703建议

速率： 2048Kb/s±50ppm

阻抗：非平衡式 75/平衡式 120

非平衡式配同轴接口适配器，可适配75-2/3同轴电缆

抖动特性：满足G.742、G.823建议

输入口允许衰减：0～6dBm

◆ 以太网接口

协议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率： 10/100M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口： RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ 电气和机械特性

系统电源： AC180V ～260V；DC –48V；DC +24V

功耗： ≤5W

外观结构: (长×宽×高) 216*138*41mm 桌面式

◆ 环境指标

工作温度： -10℃—+60℃

储存温度： -40℃—+85℃

工作湿度： 0%—95%（无凝结）

MTBF：＞100000小时

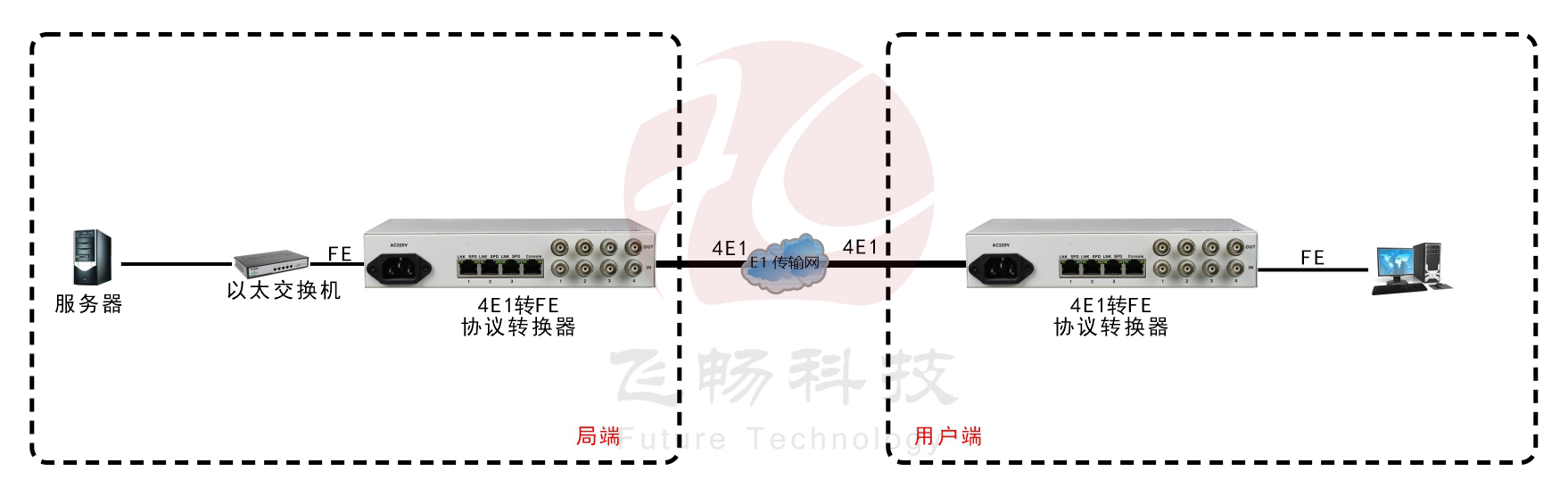

应用方案

产品尺寸

产品视频

资料下载

4E1转3FE+1路console网管（桌面式）协议转换器规格书
