4路百电(物理隔离)+开关量+串口+电话光端机专用光端机

型号：FCP-F4pD8次留言分享

描述：设备提供1-16路开关量接口/1-8路RS232-422-485接口，4路百兆以太网，1个光纤接口；在1光纤上同时传送1-16路开关量接口/1-8路RS232-422-485接口；4路百兆以太网（物理隔离）。

产品描述

功能特点

产品描述

本系列产品，是在该公司研制的专用超大规模集成电路的基础上，研发的点对点多业务光传输设备。此款产品提供，1-16路开关量接口/1-8路RS232-422-485接口；4路百兆以太网接口，4路百兆以太网每个以太网电口都有自己独立的百兆带宽，所有4路以太网总带宽为400M，通过一根光纤传输完全独立，物理隔离，通过一根光纤传输；设备内部电路部分采用全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。

功能特点

◆ 采用铝合金阳极氧化外壳，IP40防护等级；

◆ 基于自主知识产权的集成电路，光纤线路总带宽为1.5G；

◆ 光口无中继传输距离可达2～120公里；

◆ 4路百兆以太网接口工作在100M全双工模式每个以太网电口都有自己独立的百兆带宽物理隔离；

◆ 百兆以太网支持VLAN超长数据包的传输，可以与支持IEEE802.1Q协议的交换机产品匹配使用，可支持最大包长10240的巨帧以太包；

◆ 可以接入1-16路开关量或1-8路RS232/422/485串行接口；

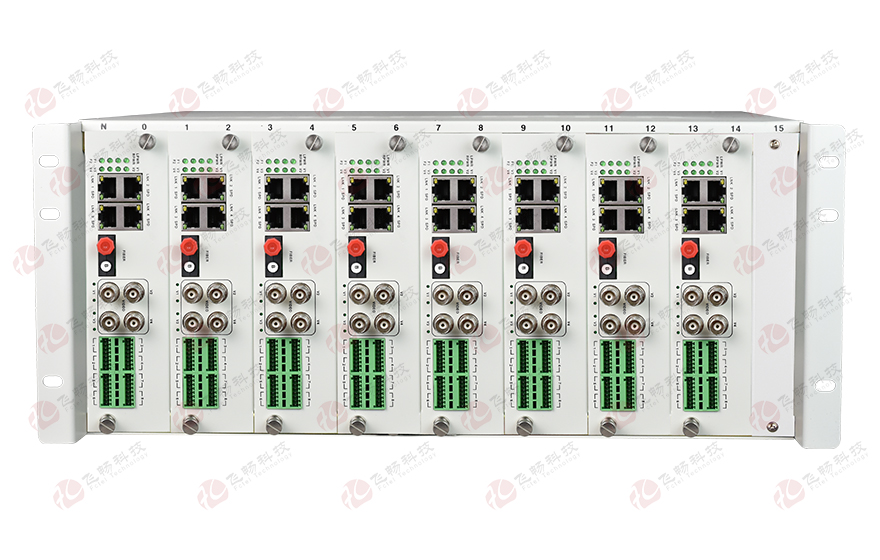

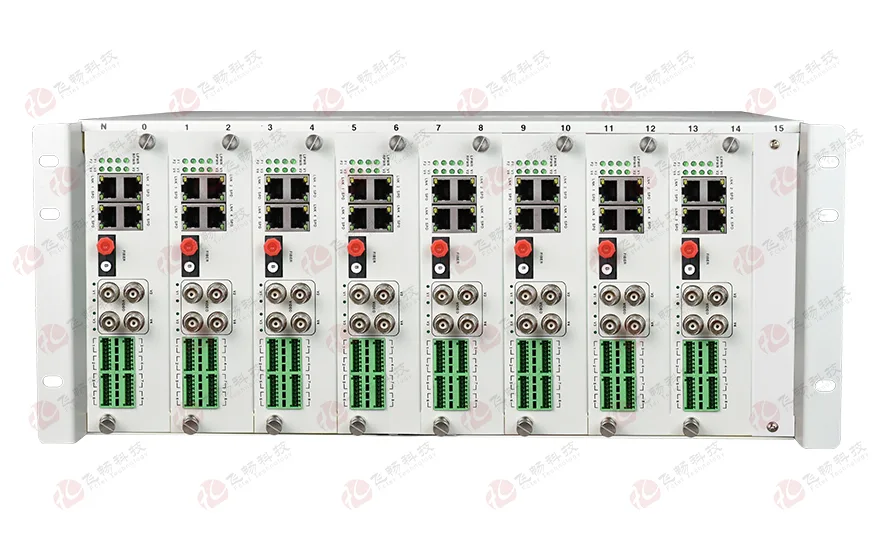

◆ 可以插入4U 17槽集中式机框，可以支持SNMP网管；

◆ 各类接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(40Ω)；共模:6KV，阻抗(40Ω) 标准。

技术参数

◆ 光纤部份

光口：1

光口速率：1.5G

光纤：单纤/双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm多模；1310nm/1550nm单模

无中继传输距离：20~120Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

◆ 10/100M以太网接口

协议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座支持Auto-MDIX

◆ 串行接口

标准

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

串口界面:

RS-422: TxD+ TxD- RxD+ RxD-

RS-485 4 wires: TxD+ TxD- RxD+ RxD- RS-485 2 wires: A(对应TX+) B(对应TX-) Ground

RS-232: RXD TXD Signal Ground

◆ 开关量接口

输出接口类型：信号继电器干接点输出

响应时间：信号继电器干接点输出:<1.2ms

开关信号：信号继电器干接点输出36VDC/0.5A

最大开关频率： 50HZ

◆ 电气和机械特征

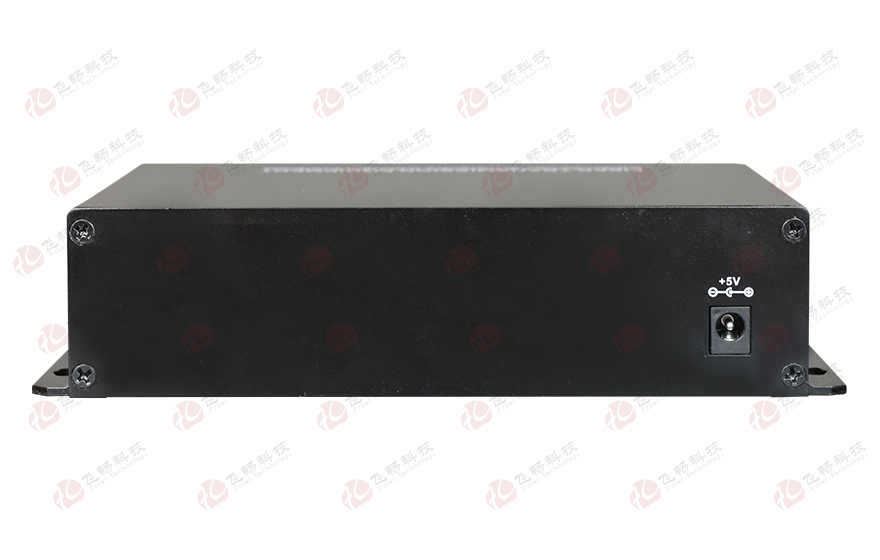

系统电源： DC+5V

功耗： ≤10W

外观结构：185（长）*140（宽）*44.5(高)mm 桌面式

重量：1.3kg

◆ 环境指标

工作温度：-40℃—+85℃

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：＞100000小时

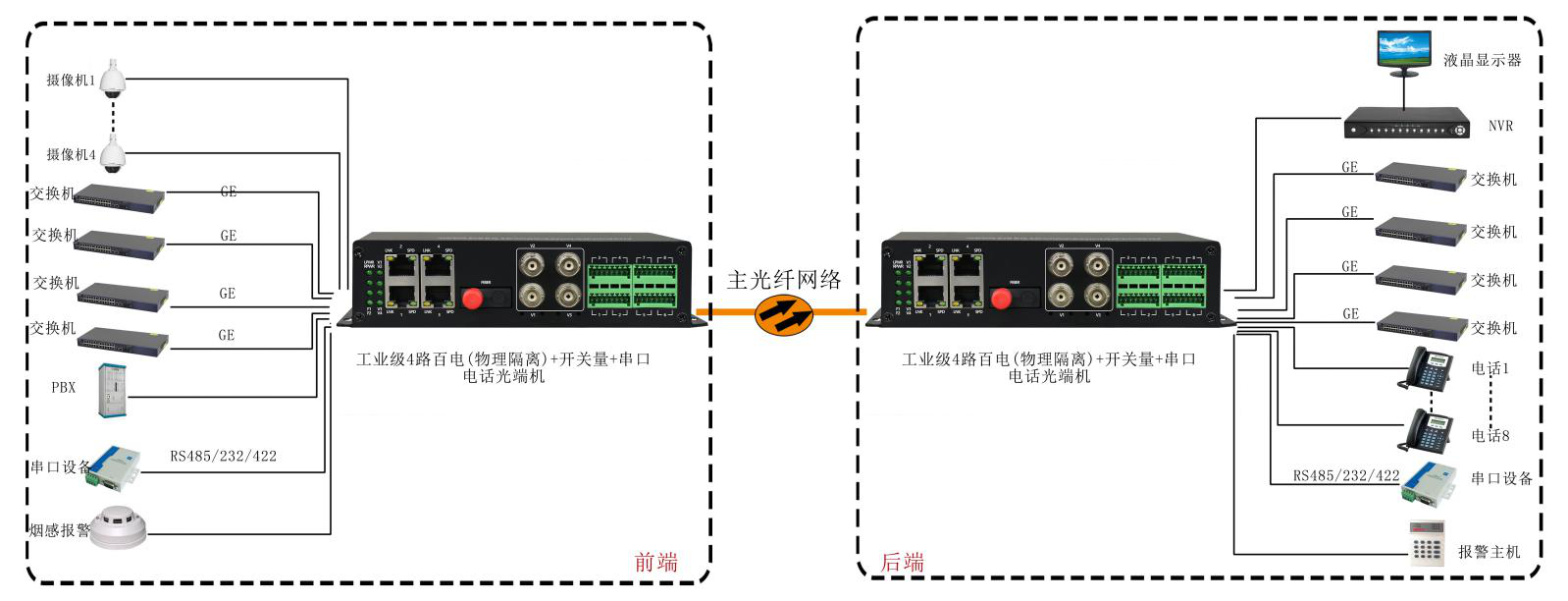

应用方案

产品尺寸

产品视频

资料下载

4路百电(物理隔离)+开关量+串口+电话光端机规格书
