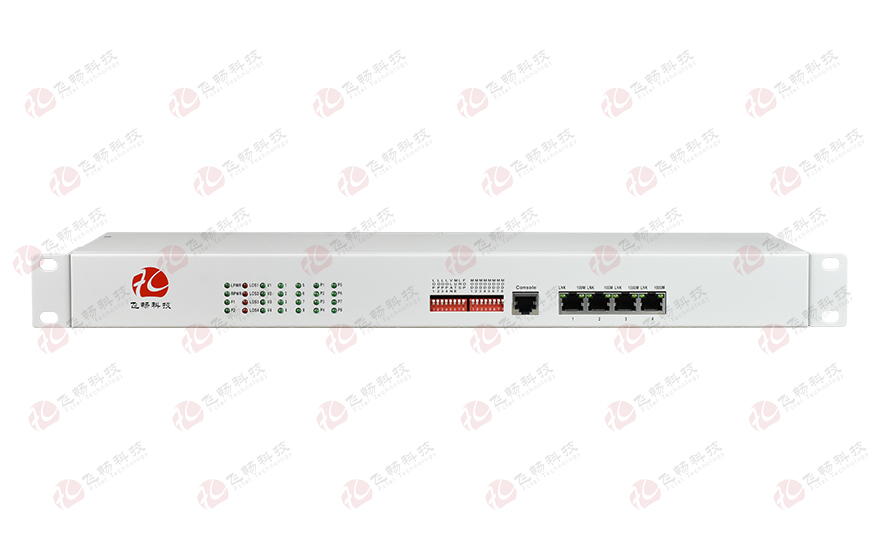

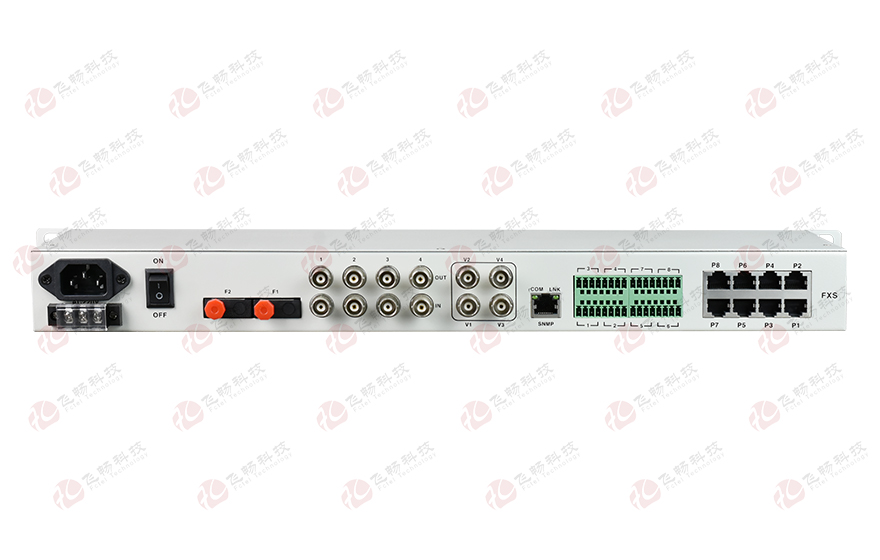

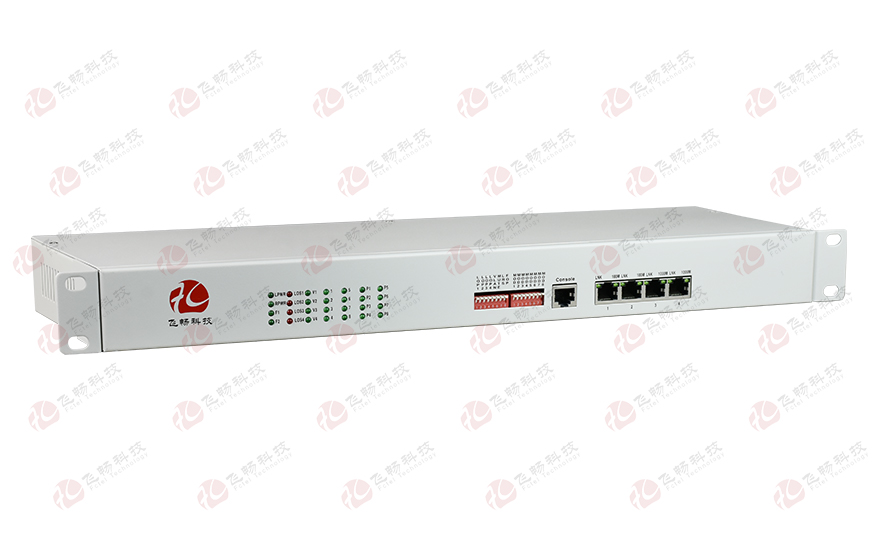

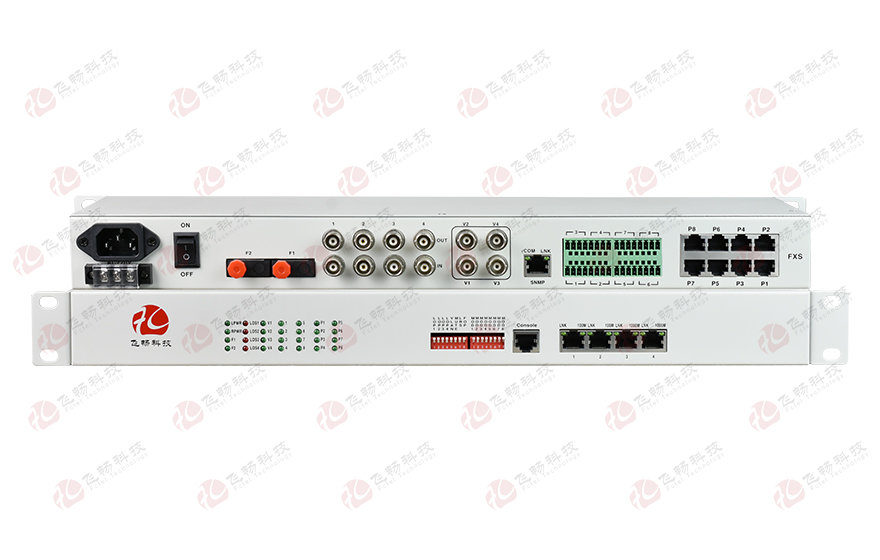

4路视频+2路千电+2路百电(物理隔离)+8路电话+开关量+串口+电话光端机专用光端机

型号：FCP-V4G4O8K8D8次留言分享

描述：此款产品提供4路视频，1-8路电话接口；1-16路开关量接口/1-8路RS232-422-485接口；2路百兆以太网接口，2路千兆以太网接口;2路百兆以太网每个以太网电口都有自己独立的百兆带宽。

产品描述

功能特点

产品描述

本系列产品，是在该公司研制的专用超大规模集成电路的基础上，研发的点对点多业务光传输设备。此款产品提供4路视频，1-8路电话接口；1-16路开关量接口/1-8路RS232-422-485接口；2路百兆以太网接口，2路千兆以太网接口;2路百兆以太网每个以太网电口都有自己独立的百兆带宽;2路千兆以太网每1路有独立的千兆带宽，所有4路以太网总带宽为2200M，通过一根光纤传输完全独立，物理隔离，通过一根光纤传输；2个光接口（可以1+1光备份）等；设备内部电路部分采用全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。

功能特点

◆ 基于自主知识产权的集成电路，光纤线路总带宽为3.125G；
◆ 光口无中继传输距离可达2～80公里；提供1+1光口备份功能，双光口备份功能确保业务永不间断；
◆ 视频接口支持PAL/NTSC/SECAM全制式兼容，演播级传输质量；
◆ 2路百兆以太网接口工作在100M全双工模式每个以太网电口都有自己独立的百兆带宽物理隔离；
◆ 2路千兆以太网10/100/1000M全/半双工完全自适应每一组有独立的1000M带宽物理隔离；
◆ 百兆以太网支持VLAN超长数据包的传输，可以与支持IEEE802.1Q协议的交换机产品匹配使用，可以支持最大包长10240的巨帧以太包；
◆ 1-8路语音接入，支持支持来电显示功能/反极性计费/传真功能；语音口支持FXO/FXS/二四线EM/二四线音频/磁石电话接口，FXO口与程控交换机对接，FXS口与用户的电话机相连；
◆ 可以接入1-16路开关量或1-8路RS232/422/485串行接口；
◆ 可选1个Console管理接口；1个SNMP管理接口；
◆ 各类接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(40Ω)；共模:6KV，阻抗(40Ω) 标准；
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源模式。

技术参数

◆ 光纤部份
光口：1，2（1+1 光备份）
光口速率：1.5G
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：20~120Km
典型发射功率:
单模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ 视频接口
视频带宽：     5Hz ～10MHz
信号电平：     1Vp-p(典型值)
采样频率： 16.4M
信号阻抗： 75Ω
物理接口：     BNC(PAL、NTSC、SECAM制式兼容)
微分增益（DG）：＜1.3% (典型值)
微分相位（DP）：＜1.3% (典型值)
信噪比（SNR）：   ＞63dB(加权)
◆ 10/100M以太网接口
协    议：符合IEEE 802.3，IEEE 802.1Q(VLAN)
速    率：10/100M自适应，全/半双工完全自适应
MAC地址表：可以学习4096个MAC地址
物理接口：RJ45座支持Auto-MDIX
◆ 10/100/1000M以太网接口
协    议：符合IEEE 802.3az，IEEE 802.1Q(VLAN)
速    率：10/100/1000M自适应，全/半双工完全自适应
MAC地址表：可以学习4096个MAC地址
物理接口：RJ45座支持Auto-MDIX
◆ FXS 用户电话接口
振铃电压：       75V
振铃频率：    25Hz
二线输入阻抗：600Ω(摘机)
回损：        20dB
◆ FXO 中继接口
振铃检测电压：35V
振铃检测频率：17Hz-60Hz
二线输入阻抗：600Ω(摘机)
回损：        20 dB
◆ 串行接口
标准
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面
RS-422: TxD+ TxD- RxD+ RxD-
RS-485 4 wires: TxD+ TxD- RxD+ RxD-       RS-485 2 wires: A(对应TX+) B(对应TX-) Ground
RS-232: RXD TXD Signal Ground
◆ 开关量接口
输出接口类型：   信号继电器干接点输出
响应时间：       信号继电器干接点输出:<1.2ms
开关信号：       信号继电器干接点输出36VDC/0.5A
最大开关频率：   50HZ
◆ 电气和机械特征
系统电源： AC180V～260V；DC–48V；DC+24V
(支持双电源冗余备份)
功耗： ≤10W
外观结构：485(长)X200(宽)X45(高)mm 19英寸 1U机架式
重量： 3.8Kg/台
◆ 环境指标
工作温度：-10℃—+60℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100000小时

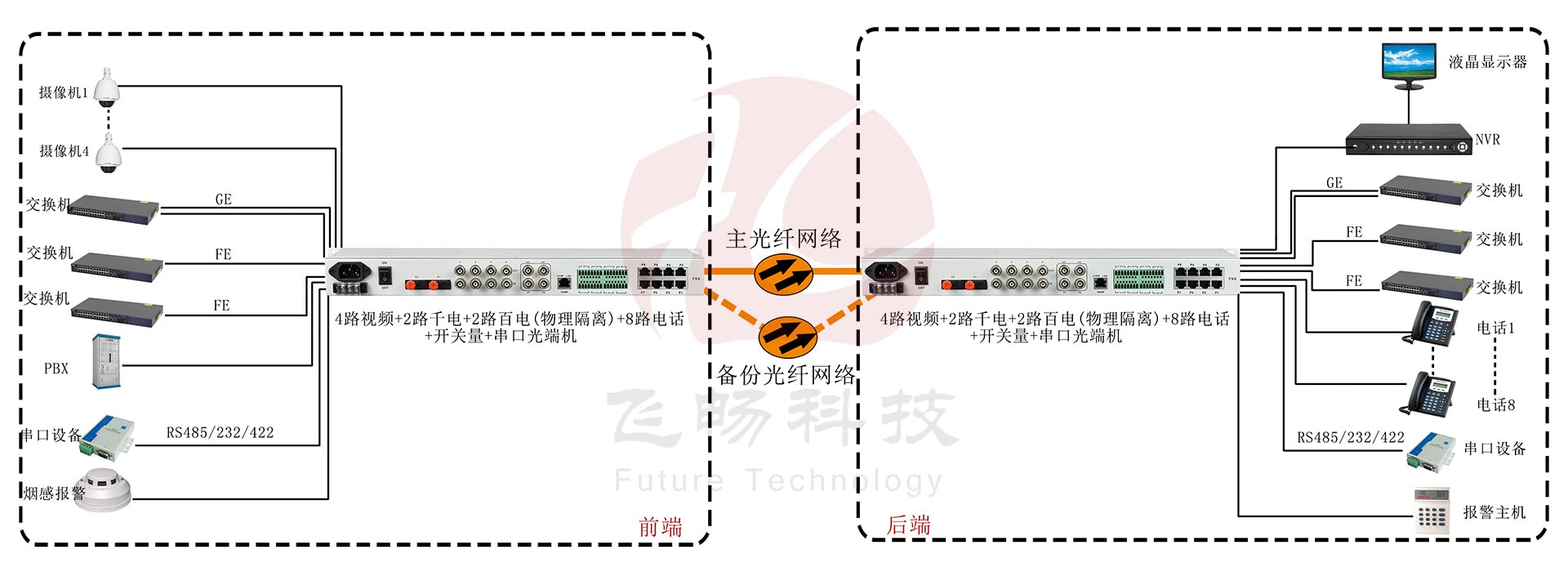

应用方案
