  • 飞畅科技-汇聚型64路输入64路输出脉冲开关量转以太网 光端机
  • 飞畅科技-汇聚型64路输入64路输出脉冲开关量转以太网 光端机

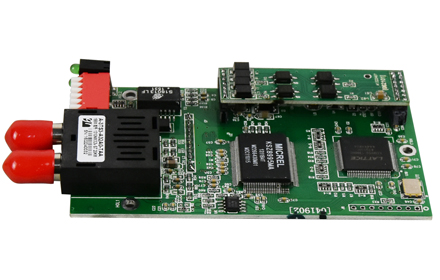

汇聚型64路输入64路输出脉冲开关量转以太网 光端机

型号：FCPH-K128次留言

描述：汇聚型64路输入与64路输出0-24V脉冲量在以太网络中的传输可以经过以太网交换机

产品描述
      汇聚型64路输入与64路输出0-24V脉冲量在以太网络中的传输可以经过以太网交换机。
      该产品解决了电磁干扰、地环干扰和雷电破坏的难题，提高了数据通讯的可靠性、安全性和保密性，可广泛用于各种工业控制、过程控制和交通控制等场合，特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。
功能特点
◆ 基于自主知识产权的集成电路；
◆ 输入脉冲量0-24V自动检测，当输入什么状态，开关量输出即为什么状态，方便工程开通；
◆ 脉冲量在开机状态或光纤没有接入时其它开关状态稳定，不会出现乱动作状态；
◆ 可以支持双向64路0-24V脉冲量脉冲量接口为光MOS管高可靠与较高动作速率；
◆ 每个主板可以与32个2进2出的子板通过交换机相连；
◆ 具有防死机监控自动复位功能内带心跳包发送与检测；
◆ 具可支持独立SNMP网管能查看局端与所有前端设备的开关量开与关的工作状态以太网的工作状态，并能对前端的设备进行控制；
◆ 脉冲量接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 标准；
◆ 可选AC 220V，DC -48V、DC +24V，直流电源无正负极之分。
技术参数
◆ 光纤部分
   多模光纤:
   50/125um 或 62.5/125um
   最大传输距离 5Km@ 62.5/125um单模光纤，衰减(3dbm/km )
   波长：                820nm
   发射功率：        -12dBm (Min) ~ -9dBm (Max)
   接收灵敏度：    -28dBm (Min)
   链路预算：        16dBm
   单模光纤:
   8/125um或 9/125um
   最大传输距离 40Km(实际如需更大距离需定制)
   传输距离：40KM@9/125um 单模光纤，衰减(0.35dbm/km )
   波长：                1310nm
   发射功率：        -9dBm (Min) ~-8dBm (Max)
   接收灵敏度：    -27dBm (Min)
   链路预算：        18dBm
◆ 开关量接口(干接点)
   接口类型：         信号继电器接口
   响应时间：         < 1.2ms
   开关信号输出：  30VDC/0.5A
   最大开关频率：  50HZ
◆ 开关量接口(脉冲量/湿接点)
   接口类型：         光MOS继电器接口
   响应时间：         < 0.5ms
   开关信号输出：  0-VCC/0.12A(VCC为本机供电电源电压)
   最大开关频率：  50HZ
   输出浪涌保护：  TVS + TSS防护
◆ 电气和机械特性
   系统电源：       AC180V ～260V
   功耗：              ≤5W
   外观结构：       216（宽）X140（深）X31（高）mm迷你型
◆ 环境指标
   工作温度：      -10℃—+60℃(商业级)/-40℃—+85℃(工业级)
   储存温度：      -40℃—+85℃
   工作湿度：      0%—95%（无凝结）
   MTBF：          ＞100，000小时
应用方案

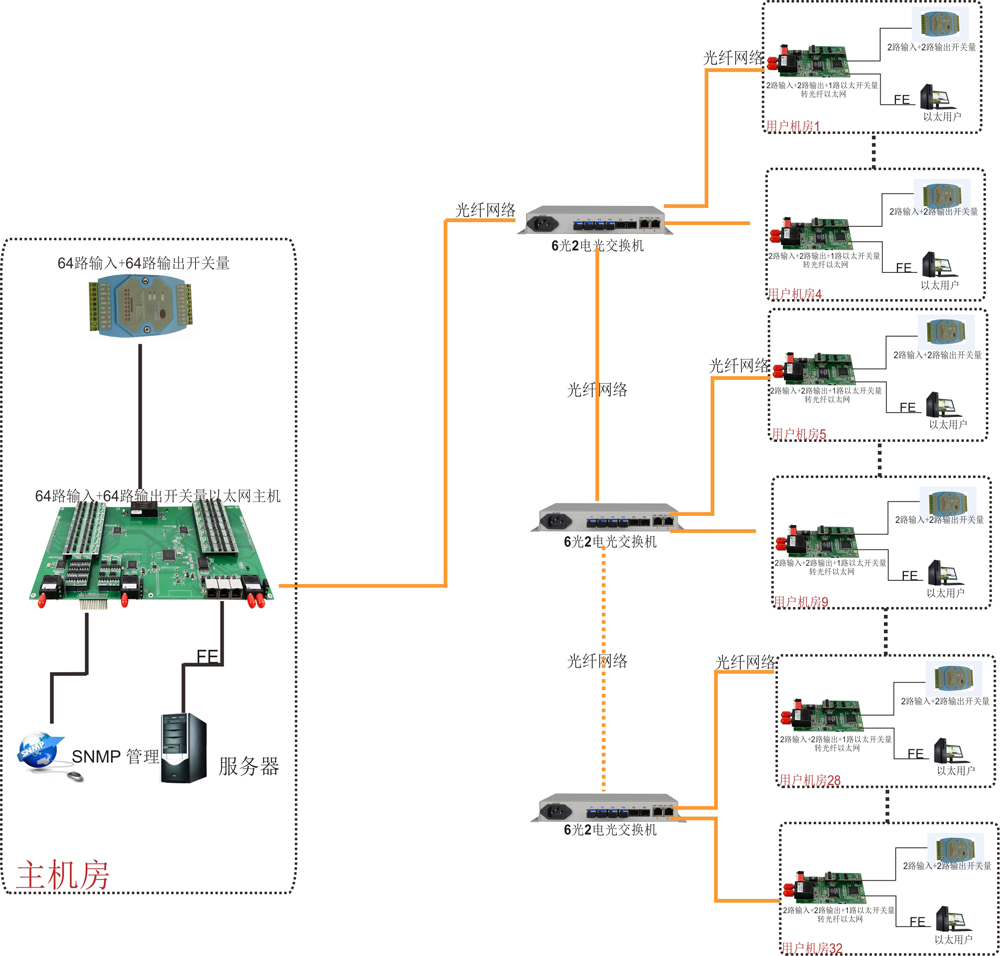

应用方案:

一台汇聚式64路进64路出脉冲量主机可以接32个2进2出的 脉冲量子设备每个子设备带一路百兆以太网电口可以通过以太网交换网络与主机的以太网通信优先保证脉冲量的传输。



汇聚型64路输入64路输出脉冲开关量转以太网
