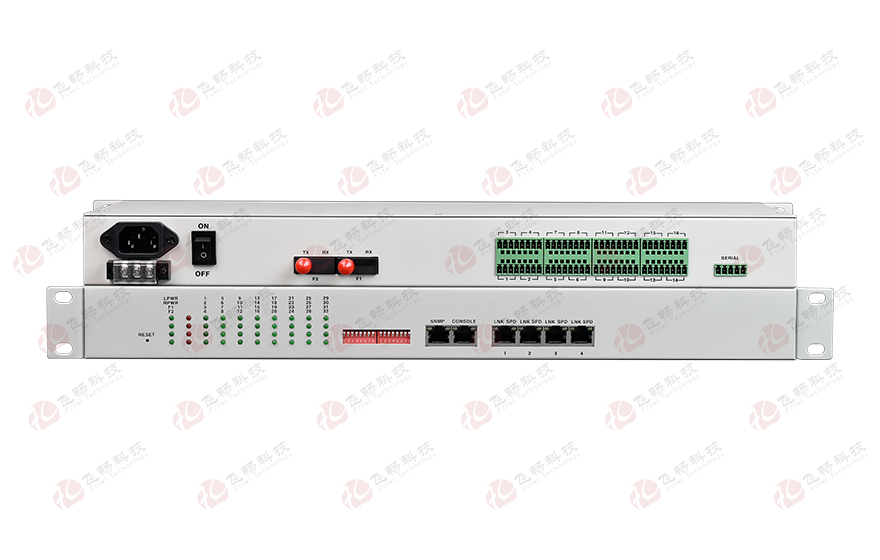

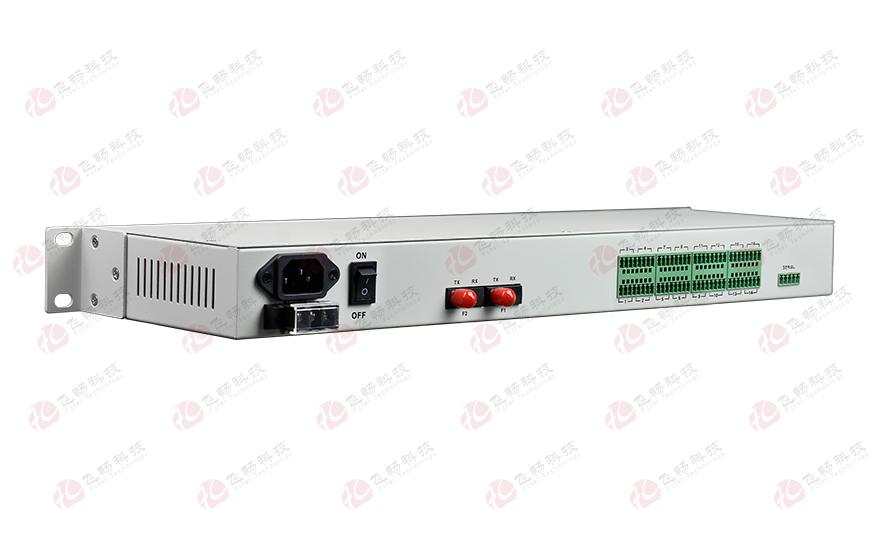

1-32路开关量／1-16路串口光端机+4路百兆以太卡网 19英寸光端机

型号：FCP-K32/D16F4次留言分享

描述：提供1-32路单向开关量或16路双向开关量与1-16路串口+4路百兆以太网在光纤中传输，该产品解决了电磁干扰、地环干扰和雷电破坏的难题，提高了数据通讯的可靠性、安全性和保密性，可

产品描述

功能特点

产品描述

提供1-32路单向开关量或16路双向开关量与1-16路串口+4路百兆以太网在光纤中传输，该产品解决了电磁干扰、地环干扰和雷电破坏的难题，提高了数据通讯的可靠性、安全性和保密性，可广泛用于各种工业控制、过程控制和交通控制等场合，特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统

功能特点

◆ 支持点对点网络拓扑结构;
◆ 提供两个光接口，双光口1+1 保护（APS）功能；
◆ 电接口采用独立电源模块供电，完全隔离了总线与设备间的地线回路；同时采用光电隔离技术，隔离内部通讯与总线数据信号，有效保护了通信设备免受电源地线回路和浪涌的干扰破坏;
◆ 可以支持单向32路开关量与双向16路开关量;
◆ 1-16路RS232/485/422三种数据接口可选RS232支持3线RS232 (TXDRXDGND)；
◆ RS232/485/422通道可以传输异步从0-115200波特率自适应的串口数据；
◆ 4路百兆以太网带宽为线速100M接口10M/100M，全/半双工完全自适应，支持VLAN划分；
◆ 每路有开关量开与闭的指示灯状态指示;
◆ 输入开关量开与闭自动检测，当输入什么状态，开关量输出即为什么状态，方便工程开通;
◆ 开关量在开机状态或光纤没有接入时其开关状态稳定，不会出现乱动作状态;
◆ 开关量输入接口自带滤波器，滤除干扰脉冲，保证输出端的稳定输出开关量信号；
◆ 可以设置每路开关量在光纤没有接通时的常开与常闭的状态；
◆ 串口/开关量/以太网接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 标准;

技术参数

◆ 光纤部分
多模光纤: 50/125um 或 62.5/125um
传输距离： 2Km 多模光纤，衰减(3dbm/km )
波长: 850nm
发射功率: -12dBm (Min) ～ -9dBm (Max)
接收灵敏度: -28dBm (Min)
链路预算: 16dBm
单模光纤: 8/125um 或 9/125um
传输距离: 20Km 单模光纤，衰减(0.35dbm/km ) (实际如需更大距离需定制)
波长: 1310nm（超长距离传输时选用1550nm波长）
发射功率: -9dBm (Min) ～-5dBm (Max)
接收灵敏度: -27dBm (Min)
链路预算: 18dBm
◆ 开关量接口
输出接口类型：
干节点1：信号继电器干接点输出；
2：光MOS继电器输出(最大内阻25Ω)
脉冲量：光MOS继电器输出，0-VCC(VCC为本机供电电源电压)
响应时间信号继电器干接点输出:<1.2ms光MOS继电器输出<0.6ms
开关信号信号继电器干接点输出30VDC/0.5A；光MOS继电器输出:245VDC/0.12A
最大开关频率 50HZ
输出浪涌保护:
信号继电器干接点输出：无；
光MOS继电器输出：TVS+固体放电管防护
◆ RS232/422/485接口
速率： 0-115200 Bps
接口特性： EIA RS232 RS422 RS485标准
连接器：凤凰接线端子
◆ 10/100M以太网接口
协议：符合IEEE 802.3，IEEE 802.1Q(VLAN)
速率： 10/100M自适应，全/半双工完全自适应
MAC地址表：可以学习4K MAC地址
物理接口： RJ45座支持Auto-MDIX（交叉/直通线自适应）
◆ 电气和机械特性
系统电源： AC180V ～260V；DC –48V；DC +24V
功耗： ≤5W
外观结构: (长×宽×高) 485*200*45mm 机架式
◆ 环境指标
工作温度： -10℃—+60℃
储存温度： -40℃—+85℃
工作湿度： 0%—95%（无凝结）
MTBF：＞100000小时
◆ 产品规格

产品名称	1-32路开关量/1-16路串口+4路百兆以太网光端机（19英寸）
产品功能描述	提供1-32路单向开关量或16路双向开关量/1-16路串口+4路百兆以太网在光纤中传输
业务端口描述	2个1*9光纤口，32个开关量/16个串口+4路以太网光端机
电源	AC220V或DC-48V（电源可选）支持电源冗余备份
产品尺寸	(长×宽×高) 48520045mm 机架式
重量	3Kg/台

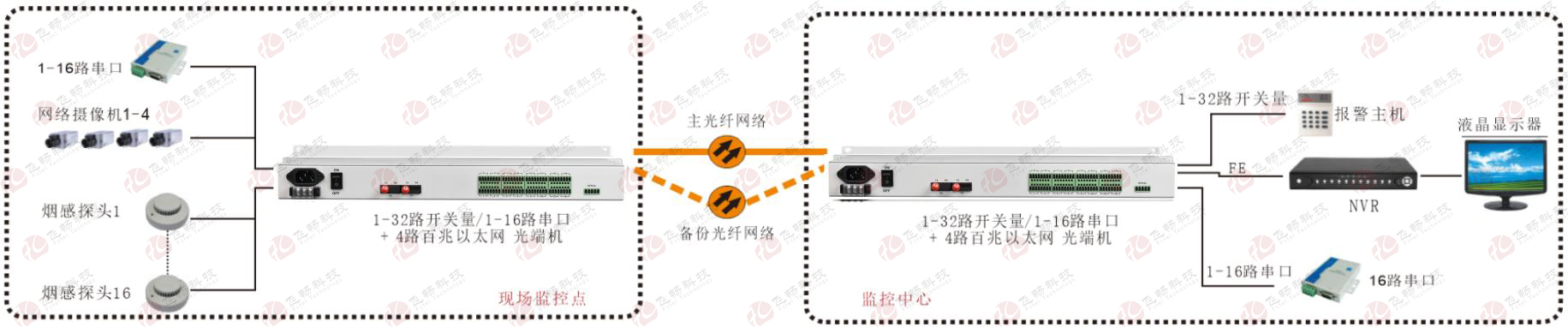

应用方案
