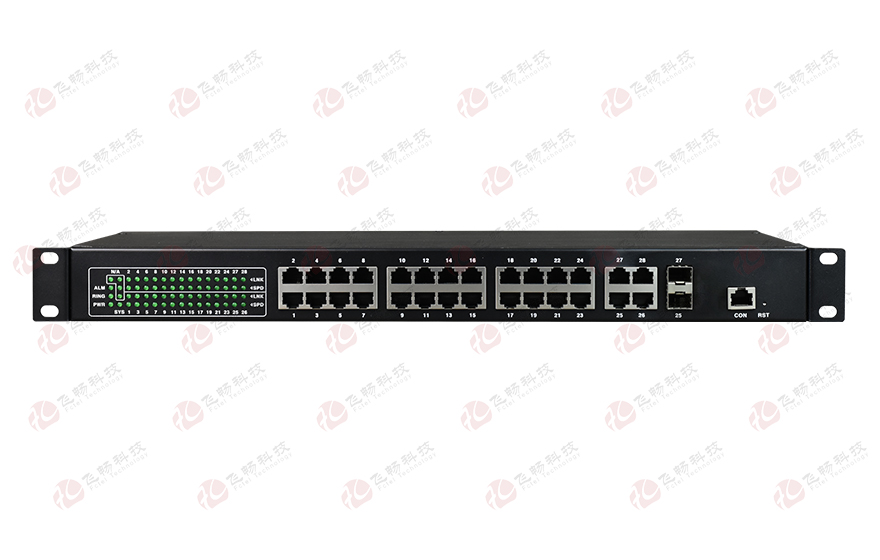

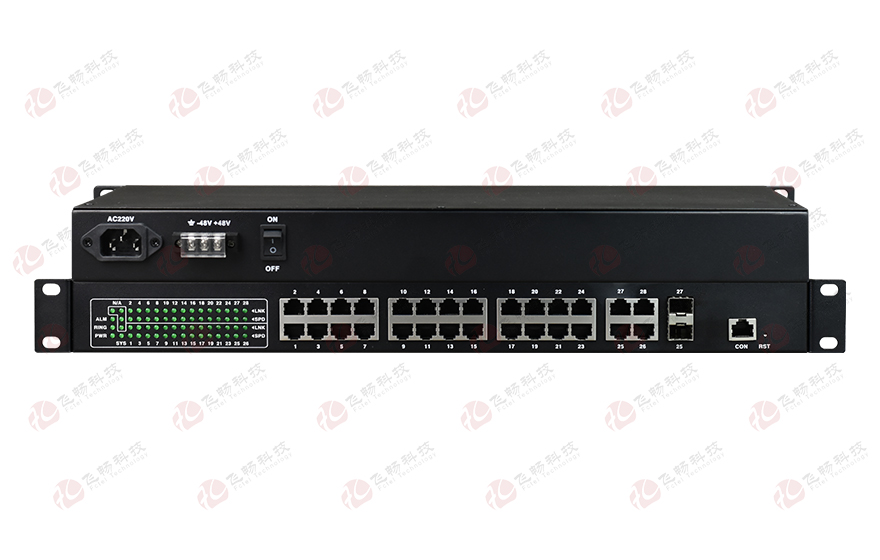

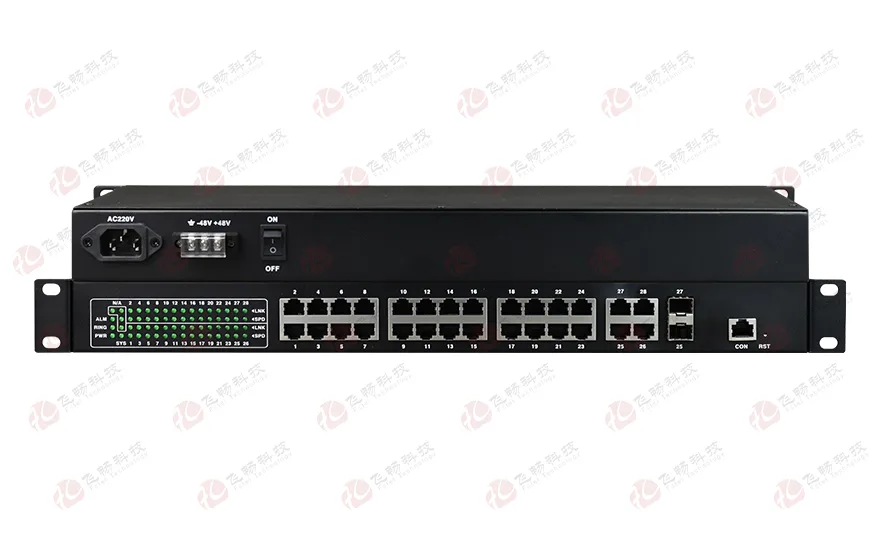

24路百兆以太（物理隔离）+8路电话+4路串口（1+1光备份）光端机

型号：次留言分享

描述：在光纤上传输24路10/100M以太网(物理隔离)，8路电话（FXO/FXS/2线音频）+4路串口+（1+1）光纤备份，19英寸机架式，－48V或AC220V电源（可选）

产品描述

功能特点

产品描述

本系列产品，是在该公司研制的专用超大规模集成电路的基础上，研发的点对点光传输设备。此款产品提供8路百兆以太网接口,8路电话接口；4路RS232/422/485接口；每个以太网电口都有自己独立的百兆带宽;所24路以太网总带宽为2400M，通过一根光纤传输，24路百兆以太网信号完全独立，互不干扰，互不影响，即物理隔离；2个光接口（1+1光备份）等；设备内部电路部分采用全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。

功能特点

◆ 基于自主知识产权的集成电路，光纤线路总带宽为3.125G；

◆ 光口无中继传输距离可达2～120公里；提供1+1光口备份功能，双光口备份功能确保业务永不间断；

◆ 24路百兆以太网为10/100M，全/半双工完全自适应每个以太网电口都有自己独立的百兆带宽，并且有自己独立的物理层芯片，为物理隔离；

◆ 每路以太网口支持Auto-MDIX(交叉/直连线自适应)；

◆ 百兆以太网支持VLAN超长数据包的传输，可以与支持IEEE802.1Q协议的交换机产品匹配使用，可以支持最大包长10240的巨帧以太包；

◆ 具备防以太网环回功能(当光线路发生环回时，以太网数据不会被环回，有效防止了因以太网环回可能导致的以太网络瘫痪）；

◆ 8路语音接入，支持支持来电显示功能/反极性计费/传真功能；

◆ 电话支持两边站点的相互放号功能；

◆ 语音口支持FXO/FXS/二四线EM/二四线音频/磁石电话接口，FXO口与程控交换机对接，FXS口与用户的电话机相连；

◆ 设备带掉电检测功能，能检测当光信号丢失时为对端设备掉电或是光纤不通；

◆ 1个Console管理接口；

◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源模式。

技术参数

◆ 光纤部分

光口：1，2（1+1 光备份）

光口速率：3.125G

光纤：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm多模；1310nm/1550nm单模

无中继传输距离：20~120Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

◆ 数据接口

数据接口：RS-485/RS-232/RS-422/Manchester/TTL

数据格式：NRZ、Manchester、Bi-phase

速率：110bps-115.200Kbps

物理接口：RJ45

◆ FXS 用户电话口

振铃电压：75V

振铃频率：25Hz

二线输入阻抗：600Ω(摘机)

回损：20dB

◆ FXO 中继口

振铃检测电压：35V

振铃检测频率：17Hz-60Hz

二线输入阻抗：600Ω(摘机)

回损：20 dB

◆ 10/100M以太网接口

协议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座, 支持Auto-MDIX（交叉/直通线自适应）

◆ 电气和机械特性

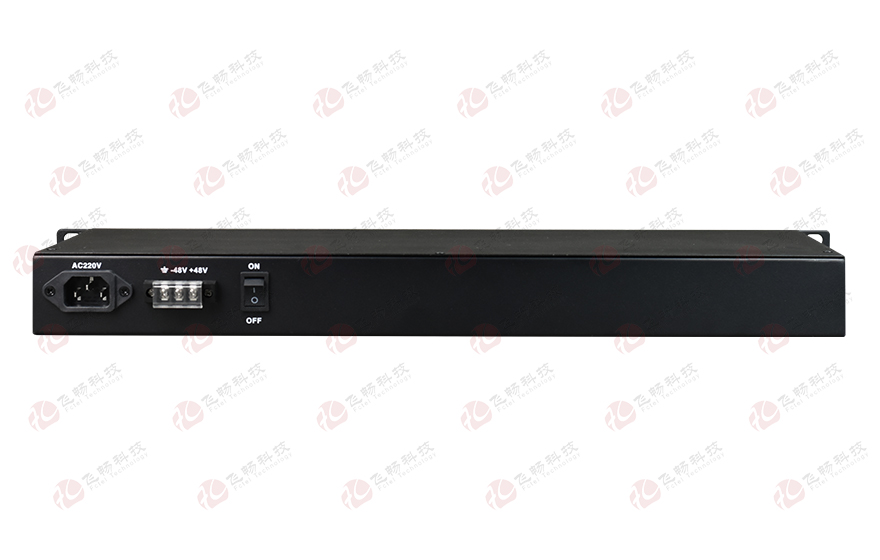

系统电源：AC180V ～260V；DC –48V；DC +24V

功耗：≤15W

外观结构: (长×宽×高) 485*200*45mm 机架式

◆ 环境指标

工作温度：-10℃—+60℃

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：＞100,000小时

应用方案

产品尺寸

产品视频

资料下载

24路百兆以太（物理隔离）+8路电话+4路串口（1+1光备份）光端机规格书
