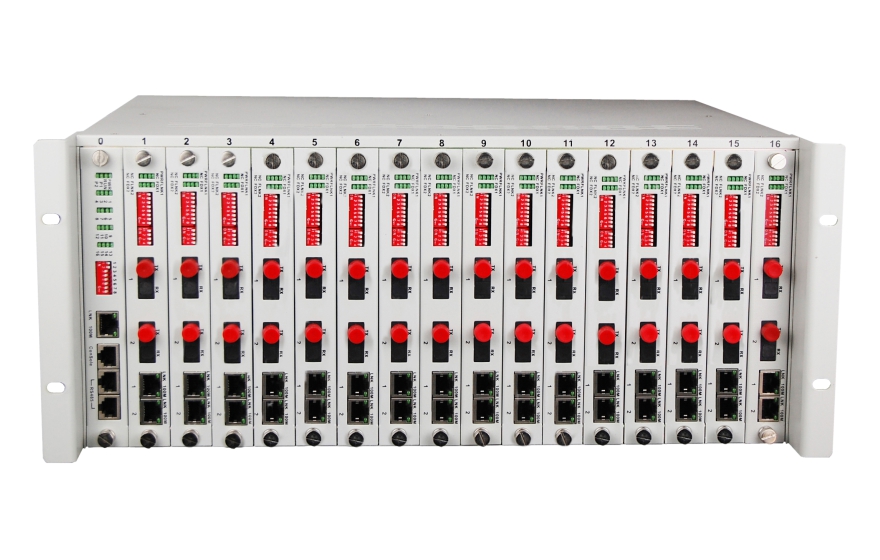

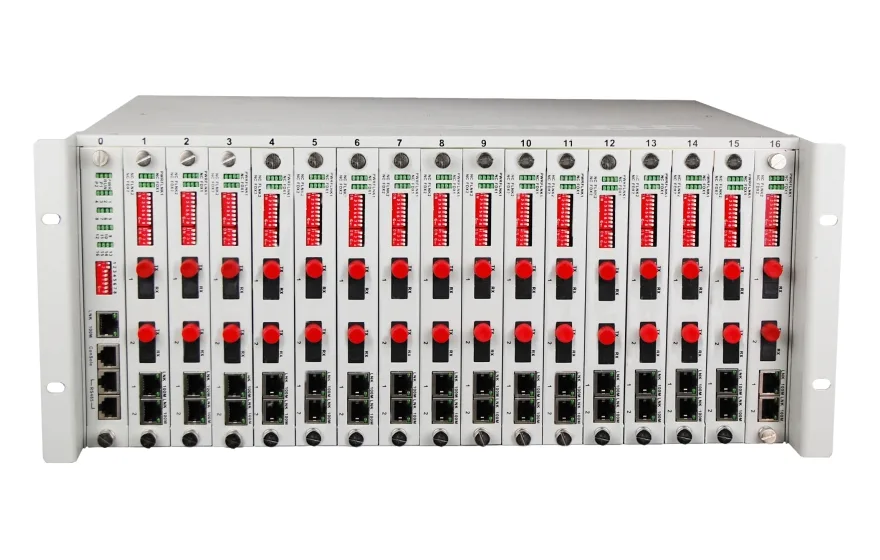

4U网管型32个光方向百兆光纤收发器机框

型号：次留言分享

描述：4U卡片上集成了2个独立的百兆光纤收发器，总共可以插16个卡，32个光方向，可以SNMP网管。

产品描述

功能特点

产品描述

本产品是以太网IEEE802.3介质转换器，能够在4U机框卡片上实现两路独立的10/100base-T 双绞线与10/100base-FX的介质转换，在单个4U机框上能实现32个光方向的以太接口传输，主要用于光纤网远距离（20/40/60/80/120公里）传输，完全支持10/100M或10M、100M的传输速率，支持SNMP网管。

功能特点

◆ 每个4U卡片两路独立光纤收发器容量；

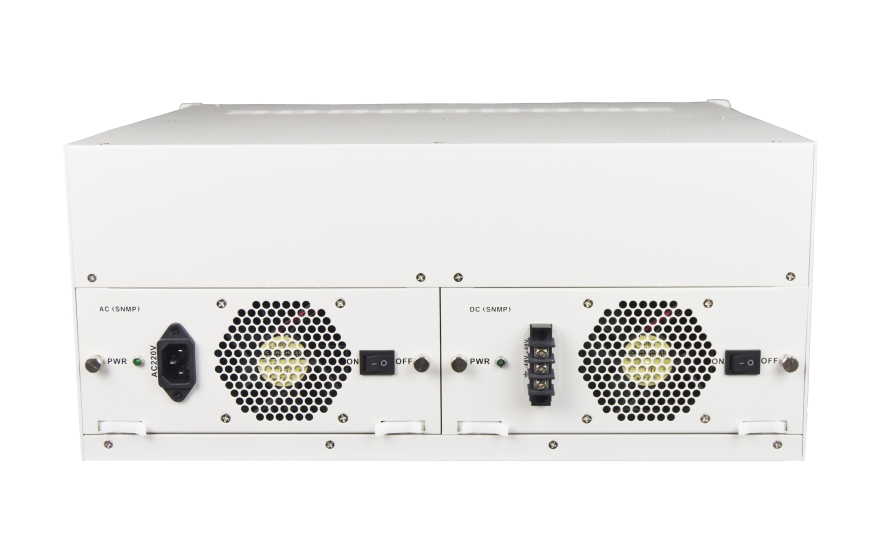

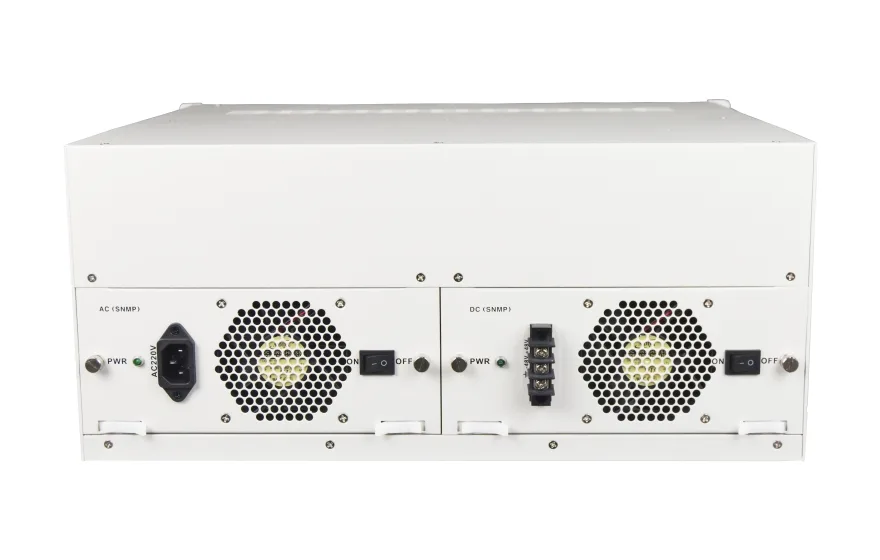

◆ 4U机框支持两个电源热备份，多种电源可选：AC220V/DC-48V/DC24V等;支持AC+DC;AC+AC;DC+DC等双电源模式；

◆ 收发器具死机监控并自复位等功能能长期工作在大流量的视频传输环境中不死机，大大减少对设备维护工作量；

◆ 支持VLAN超长数据包的传输，支持最大为1600字节以上的以太网包，适用于一些巨帧网络图像传输协议；

◆ 支持SNMP网管，可以与局端带SNMP网管的卡光纤收发器相连，也可以与带独立SNMP网管的光纤收器相连，SNMP网管上可以查看与设置本端与对端的设备状态与参数，并可以设置本端与对端的以太网带宽；

◆ 支持LFP (Link Fault Pass Through)的功能，当连接收发器两端的光纤和双绞线任一发生故障时，收发器即通知另一端显示故障信息；

◆ 以太接口带三级防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波8/20μs，开路峰值输出电压6KV标准。

技术参数

◆ 光纤部分

光纤：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm 多模；1310nm/1550nm 单模

无中继传输距离：20~120Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

◆ 10/100M以太网接口

协议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ 电气和机械特性

系统电源： AC180V ～260V

功耗： ≤5W

外观结构: 485（长）X365（宽）X195（高）mm 19英寸 4U机架式

◆ 环境指标

工作温度：-10℃~+60℃(商业级)/-40℃—+85℃(工业级)

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：＞100000小时

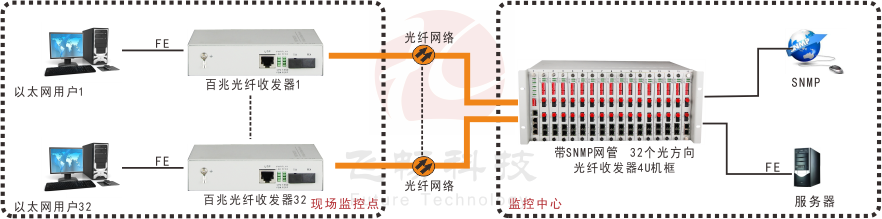

应用方案

产品尺寸
