网管型工业级物理隔离2路千兆+2路百兆电交换机

型号：次留言分享

描述：本系列产品是以太网IEEE802.3介质转换器，设备带4口电以太其中12口为物理隔离的两个千兆和34口为物理隔离的两个百兆4个以太口为全物理隔离，2个千兆以太接口带宽双向2*1000M2个百

产品描述

功能特点

产品描述

本系列产品是以太网IEEE802.3介质转换器，设备带4口电以太其中12口为物理隔离的两个千兆和34口为物理隔离的两个百兆4个以太口为全物理隔离，2个千兆以太接口带宽双向2*1000M2个百兆以太网接口带宽为双向2*100M的带宽，光纤距离（20/40/60/80/100公里），总网络带宽为双向2200M。设备还带两个RS232/422/485可选串口；

设备基于以太网交换芯片+FPGA方案，带远端OAM帧管理功能支持SNMP网管，也可以与4U插卡式的对应设备相连。

功能特点

◆ 工业以太网系列，专为严酷苛刻的工业环境而设计;

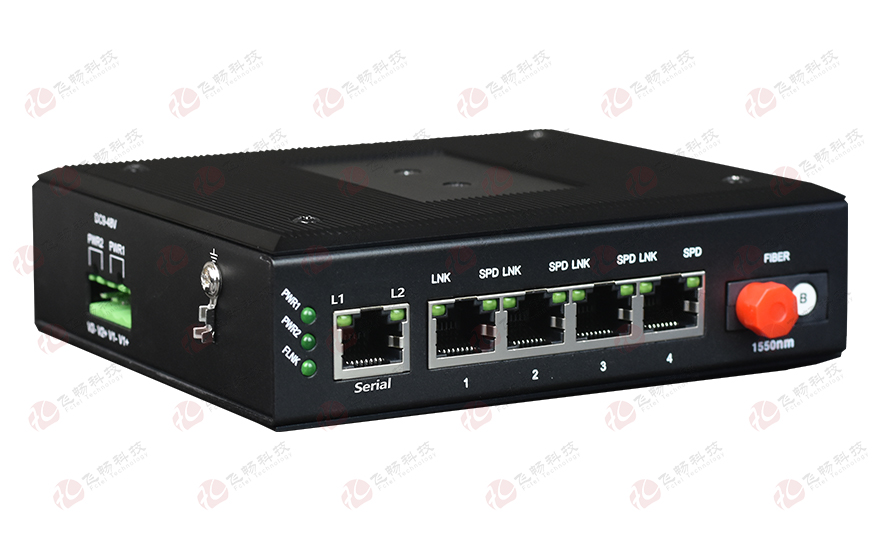

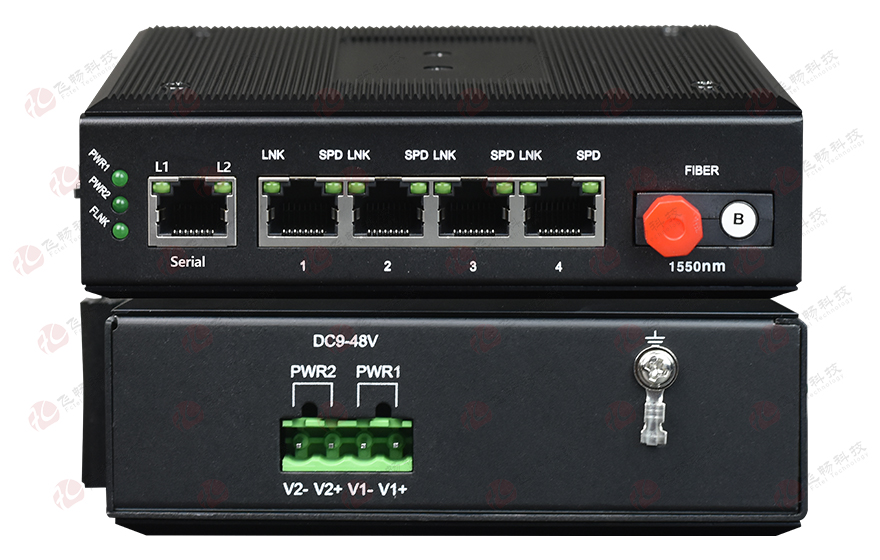

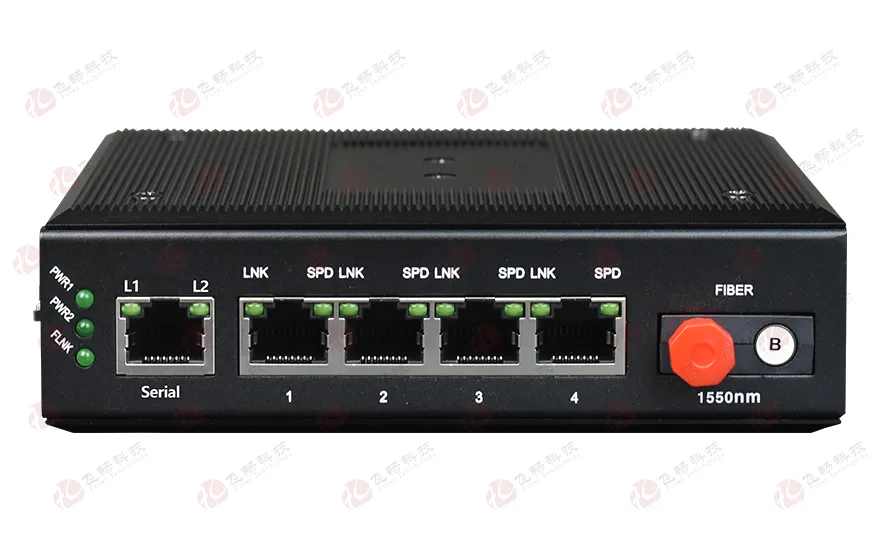

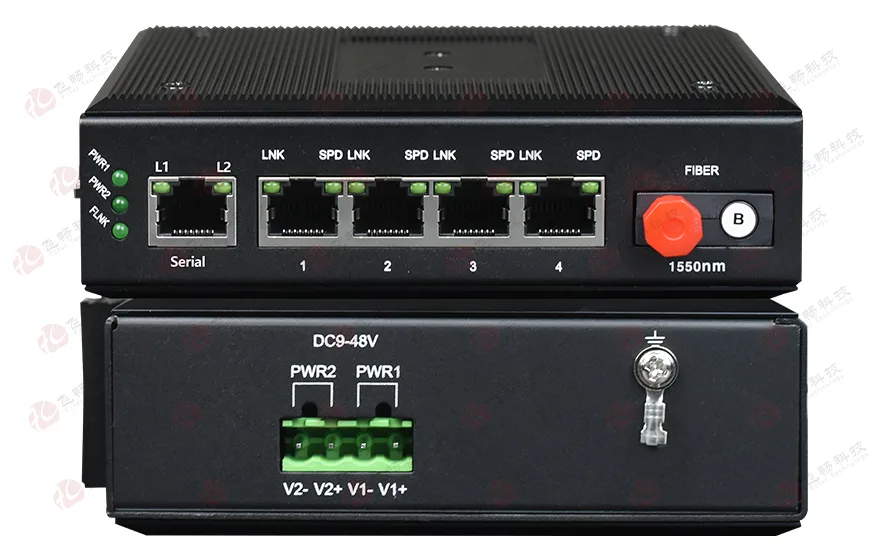

◆ 设备提供4路以太网电口，1路3.125G光口，一个可选RS232/422/485串行接口;

◆ 可以提供物理隔离两路线速1000与2路线速100M以太网通路光口带宽3.125G4路以太完全独立;

◆ 具备光端机死机自动断电整机重启功能；

◆ 光接口支持多模双纤、单模双纤、单模单纤三种光纤传输模式，SC/LC接口可选;

◆ 具有广播风暴保护、平衡流量、隔离冲突、检测差错及死机自复位等功能，适合于视频传输等大流量数据应用;

◆ 收发器内置1MBits高速率缓存，能避免IP摄像机在监控画面急速变化的环境下导致的传输画面卡顿现象；

◆ 支持VLAN超长数据包的传输，可以与支持IEEE802.1Q协议的交换机产品匹配使用，支持最大为10K字节的以太包；

◆ 提供1路RS232/485/422接口可选三种数据接口可选RS232支持3线RS232 (TXDRXDGND)

◆ RS232/485/422通道可以传输异步从0-115200波特率自适应的串口数据

◆ 设备为以太网交换芯片+FPGA方案，带远端OAM管理帧功能，可以与4U插卡式带SNMP网管的对应设备互联，SNMP软件上能管理到本设备;

◆ 网管实时查看及管理本端与对端以太网的接口状态与设置；设备带掉电检测功能，能检测当光信号丢失时为对端设备掉电或是光纤不通；

◆ 支持宽范围9-55V交流与直流电源输入;

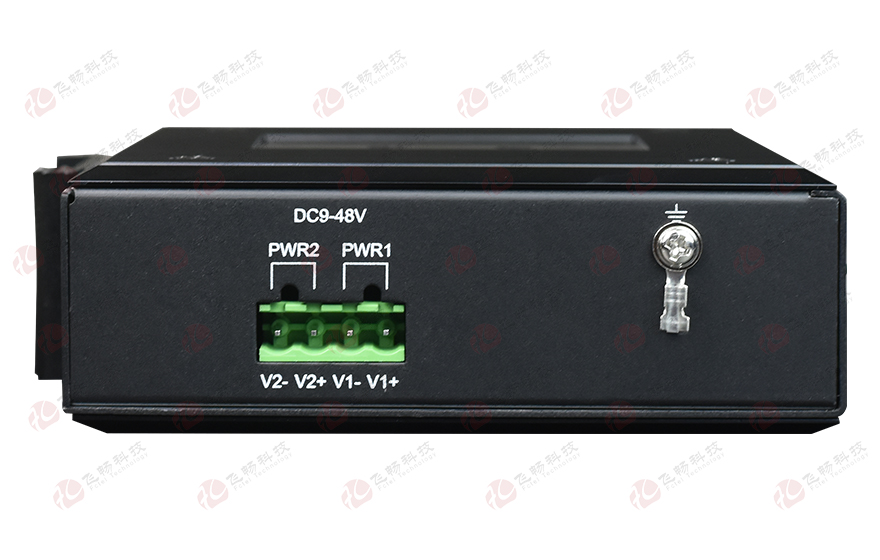

◆ 支持内部隔离，冗余双电源输入;

◆ 电源支持过载保护、防反接保护;

◆ 符合工业四级电磁兼容性要求;

◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等;

◆ 无风扇高效散热，降低修复时间;

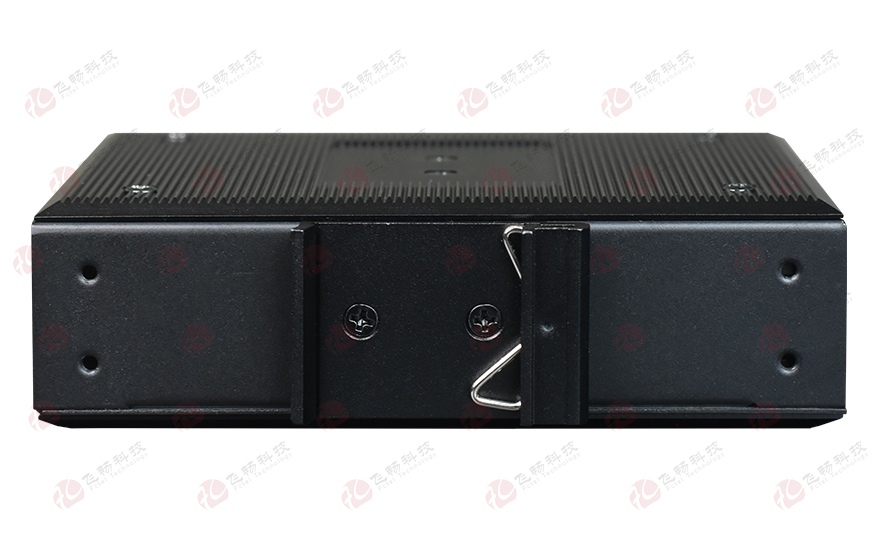

◆ 阳极氧化铝合金外壳，IP40防护等级，能够经受住恶劣环境的考验;导轨或壁挂式安装;

◆ 宽温型：工作温度-40℃~ +85℃;所有型号皆通过100%烤机测试，保修期：5年；

技术参数

◆ 光纤部分

光口：1

光纤数：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm 多模；1310nm/1550nm 单模

传输距离：20~80Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-33dBm~- 40dBm

◆ 百兆以太网接口

协议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率： 10/100M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口： RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ 千兆以太网接口

协议：符合IEEE 802.3ab，IEEE 802.3z

速率： 10/100/1000M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口： RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ RS232/422/485接口

速率： 0-115200 Bps

接口特性： EIA RS232 RS422 RS485标准

连接器：凤凰接线端子

◆ 环境指标

工作温度： 40℃—+85℃（工业级）

储存温度： -40℃—+85℃

工作湿度： 0%—95%（无凝结）

MTBF：＞100000小时

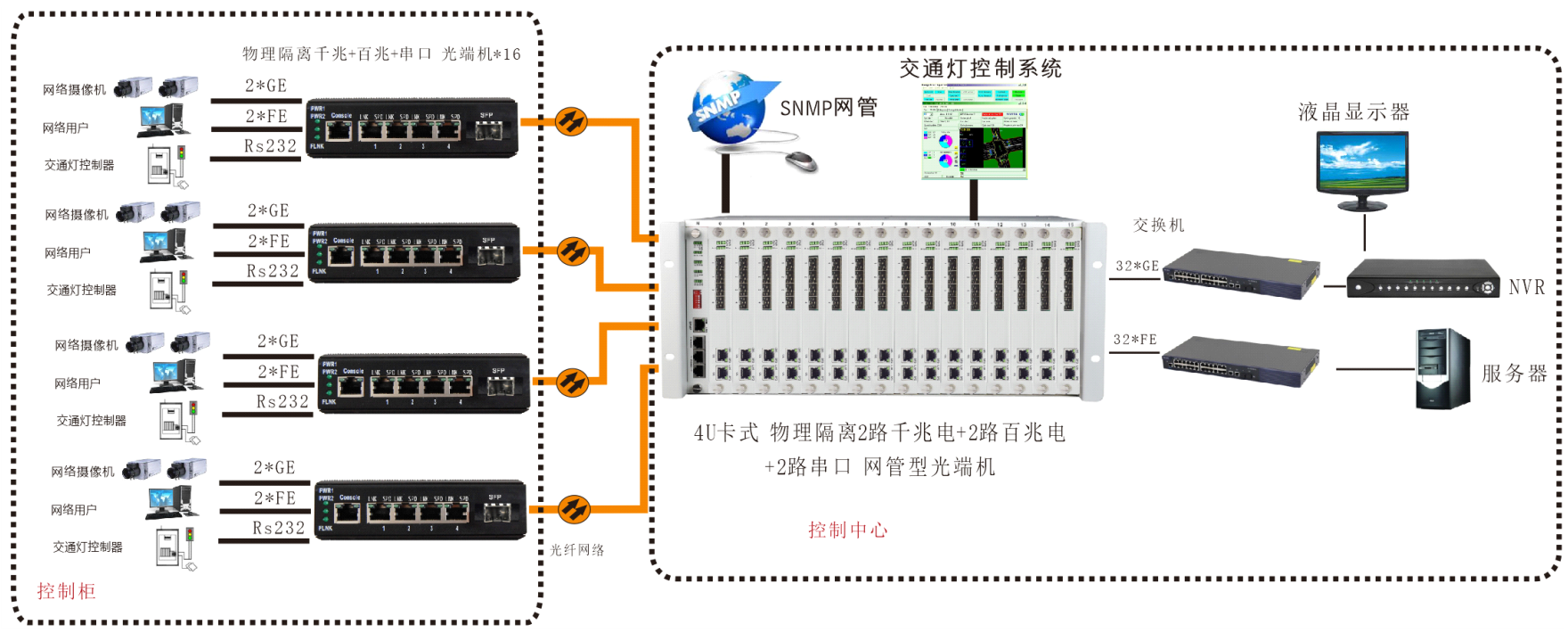

应用方案
