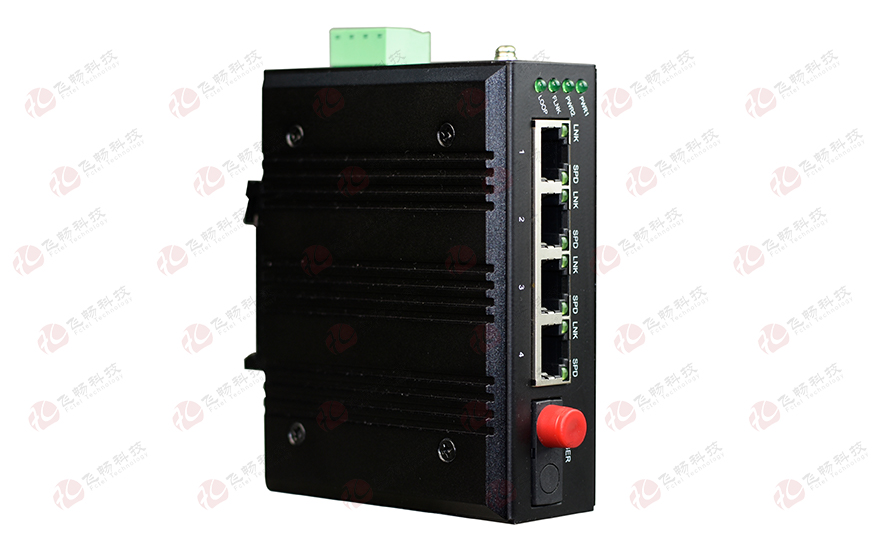

mini工业轨式 4路百兆(物理隔离，总带宽100M)转1路百兆光

型号：物理隔离收发器次留言分享

描述：设备带4口电以太其中1，2口为千兆和3，4口为百兆实现物理隔离，分别能达到双向1000M与100M的带宽，总带宽为双向1100M。

产品描述

功能特点

产品描述

本系列产品是以太网IEEE802.3介质转换器，设备带4个物理隔离百兆以太口，总光纤带宽为双向100M的带宽，光纤距离（20/40/60/80/120公里），可以传输4种不同业务的以太网，相互隔离。

功能特点

◆ 工业以太网系列，专为严酷苛刻的工业环境而设计；

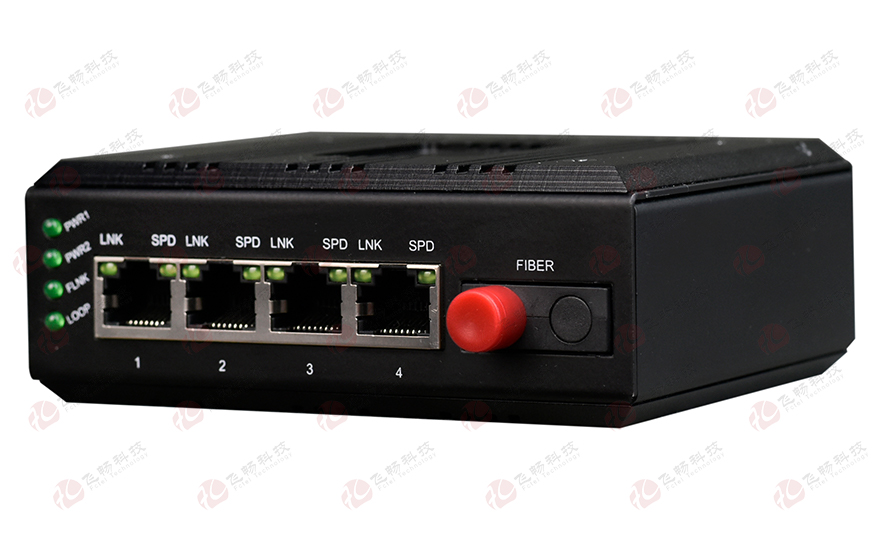

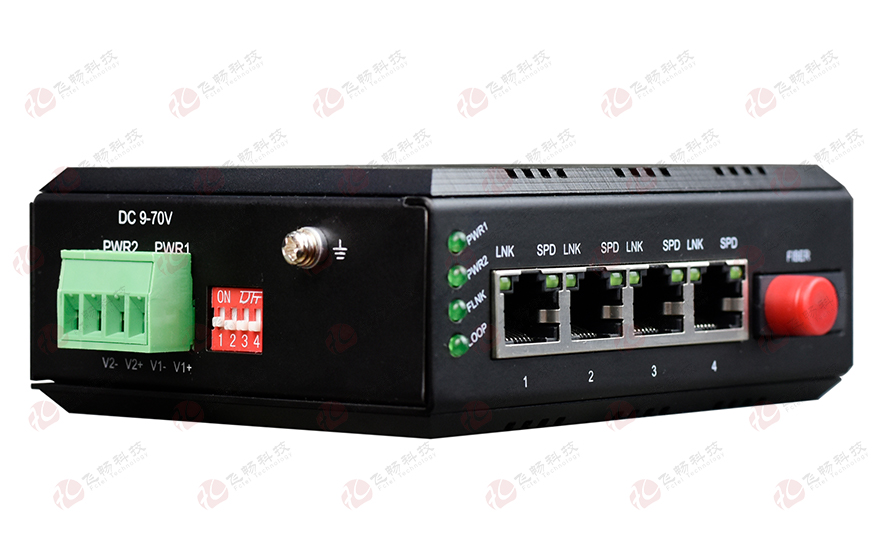

◆ 设备提供1路百兆光口；4路百兆以太网电口；

◆ 以太网总带宽100M，通过一根光纤传输，对端接收的4路以太网信号也完全独立，互不干扰，互不影响；

◆ 电接口（RJ45接口）支持10/100M自适应、全/半双工方式、MDI/MDI-X自动侦测；

◆ 电源支持超强防雷功能：防雷击，可抗感应高压，防浪涌等;无风扇高效散热，降低修复时间;

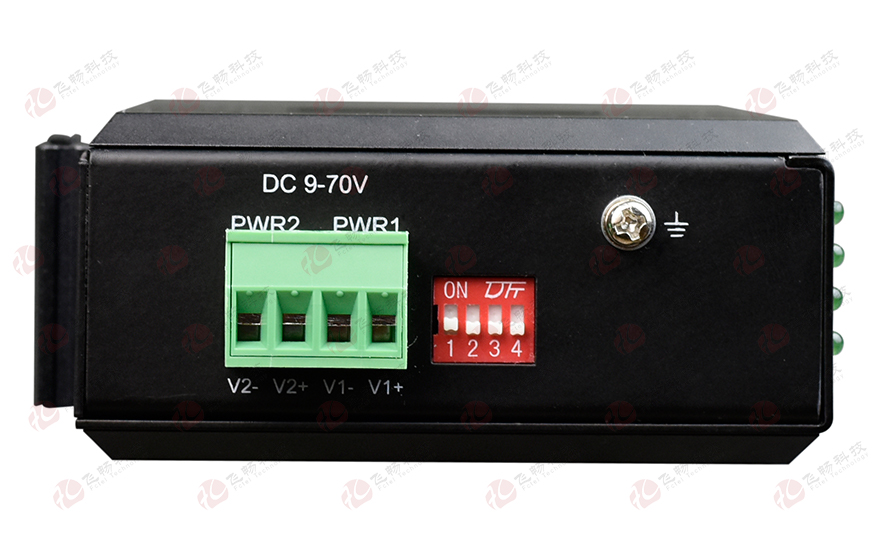

双DC供电时（5.08mm接线端子）：
可以DC9-70V或AC7-50V宽范围电源供电，电源具备极性自动检测功能，安装时无需区分正负极；
◆ 支持内部隔离，冗余双电源输入;防反接保护
◆ AC供电时（三位梅花AC座）：
◆ 支持AC~85-265V交流，或DC110-300V直流宽范围输符合工业四级电磁兼容性要求；
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等；
◆ 无风扇高效散热，降低修复时间；
◆ IP40防护等级，铝合金阳极氧化工艺外壳，能够经受住恶劣环境的考验；
◆ 提供DIN 35mm轨式安装，或壁挂式安装方式；
◆ 宽温型：工作温度-40℃~ +85℃；
◆ 所有型号皆通过100%烤机测试，保修期：5年；

技术参数

◆ 光纤部分

光纤：1*9光模块 (SFP可选)

光纤接口：FC/SC/ST/(SFP可选)

波长：850nm/1310nm 多模；1310nm/1550nm 单模

无中继传输距离：0~120Km

典型发射功率：单模100uw — 0.93mw

◆ 10/100M以太网接口

协议：符合IEEE 802.3ab，IEEE 802.1z

速率：10/100M/1000M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ 电源

DC电源：
冗余双电源输入DC9-70V 或AC7-50V功耗<5W
过载保护：支持；反接保护：支持；冗余保护：支持
接入端子：4芯5.08mm间距插入式端子

AC内置电源：
AC~85-265V交流，或DC110-300V直流宽范围输入功耗<5W
过载保护：支持；
接入接口：三位梅花AC座

◆ 机械与产品尺寸

外壳： IP40防护等级，铝合金材质

尺寸： 110mm(长) x 86mm(宽) x 40.5mm(高)

安装方式：导轨安装、壁挂式安装

重量： 0.45kg/台

◆ 环境指标

工作温度：-30℃—+75℃(工业级) ；实验环境测试可通过（-40℃—+85℃）

储存温度：-30℃—+75℃

工作湿度：0%—95%（无凝结）

MTBF：＞100000小时
