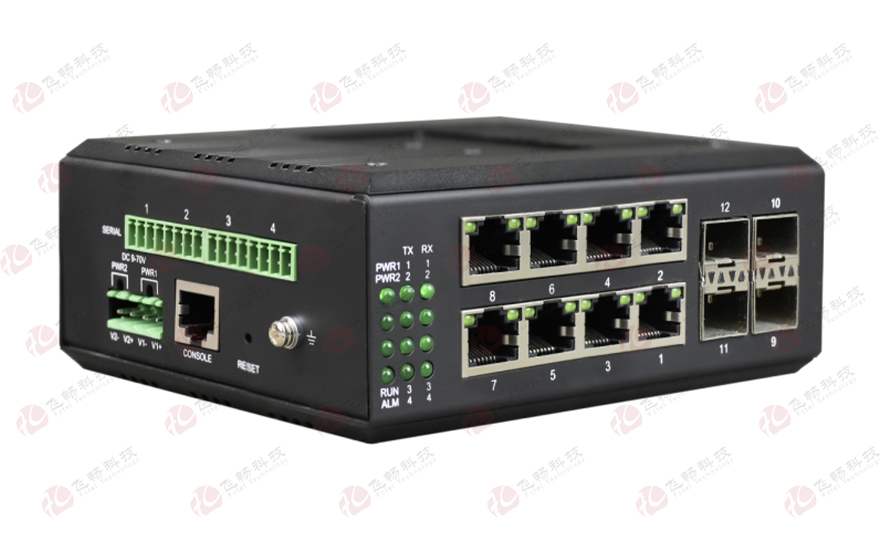

工业轨式管理型 8路千兆电+4路千兆光口+4路串口/8路开关量交换机

型号：FCM-G8Q4-PS次留言分享

描述：本系列产品采用工业轨式设计, 8千电+4千光电+4路串口/8路开关量交换机是新一代多业务接入型网管千兆冗余以太网交换机，具有集成度高，功能丰富，简单方便等特点，代表行业内最高

产品描述

功能特点

产品描述

本系列产品采用工业轨式设计, 8千电+4千光电+4路串口/8路开关量交换机是新一代多业务接入型网管千兆冗余以太网交换机，具有集成度高，功能丰富，简单方便等特点，代表行业内最高水平。含有8路千兆电口和4路千兆光口，特别适用于视频传输等数据流较大的场合。支持丰富的工业交换机应用所需的二层管理协议，支持 ITU G.8032 冗余环网协议，组成级联方式,单环,相切环的网络等拓扑结构，自愈时间<20ms，保障了网络的实时性和稳定性。交换机是采用成熟的技术和开放的网络标准，适应低温高温，抗电磁干扰强，防盐雾，抗震防抖，满足工业现场的严苛工作环境要求，为工业物联网提供高效、可靠、快捷的解决方案；

功能特点

◆ 铝合金外壳，工业导轨式设计，良好散热特性，金氧极氧化工艺，IP40防护等级，专为严酷苛刻的工业环境而设计;
◆ 可支持 8 路千兆电口和4路千兆光接口，4个千兆SFP光口，4路串口或8路开关量；
◆ 串口与开关是可很选，可以配置成下面模式：

接口/模式	8开	1串/6开	2串/4开	3串/2开	4串
串口数	0	1	2	3	4
开关量数	8	6	4	2	0

◆ 4路RS485/232/422可选或三合一串口，开关量可以为DI或DO；
◆ 每个电口或光口都支持标准的 ERPS 环网协议，自愈时间小于 20ms ；
◆ 支持端口带宽限制、端口流量控制、广播风暴抑制；
◆ 支持 Web、CLI、Telnet 管理功能；
◆ 掉电告警、环路告警 ;
◆ 可支持做 POE（POE+）设备；
◆ 串口/开关量服务器支持功能
  ◆ 串口支持300bps-921600bps线速无阻塞通信，支持波特率自动扫描匹配，支持客户自定义波特率；
  ◆ 支持支持Modbus TCP ，TCP Server、TCP Client、UDP Server、UDP Client，等多种工作模式；
  ◆ 完成Modbus-RTU到Modbus-TCP透明转换，实现通过网络方式读取串口设备数据；
  ◆ 支持串口状态和串口参数监视，通信状态一目了然；
  ◆ 支持过网关，跨路由通信；支持虚拟串口驱动访问模式和网络中断自动恢复连接功能；
  ◆ 灵活的串口数据分帧设置，满足用户各种分包需求；
  ◆ 支持SNMP 协议Get与Set命令读取与设置开关量的输入与输出状态;
  ◆ 每路有开关量开与闭的指示灯状态指示；输入开关量开与闭自动检测；
  ◆ 开关量输入接口自带滤波器，滤除干扰脉冲，保证输出端的稳定输出开关量信号；
  ◆ 支持标准TCP/IP SOCKET应用程序访问,TCP支持多连接，满足4个内用户同时监控或管理串口或开关量设备；
  ◆ UDP方式下支持单机或多机通讯，满足多个用户同时监控或管理串口或开关量设备；
  ◆ 支持Windows配置工具、WEB等多种配置形式；
◆ 管理功能：
  ◆ 支持 CLI、WEB、SNMP 管理方式
  ◆ 支持基于 ingress/egress 的端口限速，支持半双工背压式流控以及 802.3X 全双工流控
  ◆ 支持基于广播、组播、未知单播的风暴抑制功能
  ◆ 支持 IEEE 802.1Q 4K VLAN，支持 QINQ
  ◆ 支持端口镜像，支持 Syslog，支持 Ping 命令等
  ◆ 支持 COS、DSCP，8 个队列，支持 WRR、SP、WFQ 调度模式，策略 QOS
  ◆ 支持端口流量统计、在线升级
  ◆ 支持 STP/RSTP、MSTP，支持 EAPS、ERPS
  ◆ 支持 IGMP Snooping V1/V2/V3，支持 GMRP
  ◆ 支持手工聚合，支持静态/动态 LACP 协议
  ◆ 支持一路继电器告警，支持 RMON 管理，TRAP 告警
  ◆ 支持 DHCP Snooping，Option 82，支持 802.1X
  ◆ 支持用户分级管理，支持 ACL 访问控制列表
  ◆ 支持 DDOS，支持基于端口的 MAC 过滤/绑定
  ◆ 支持线缆检测，便于工程上检查网线长度
  ◆ 支持NTP，便于实时同步网络时间
  ◆ 支持IPV4/IPV6静态路由三层交换技术
◆ 以太接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波10/700μs，开路峰值输出电压6KV标准;
◆ 支持宽范围交直流输入(9V-48V),支持内部隔离，冗余双电源输入,电源支持过载保护、防反接保护;
◆ 符合工业四级电磁兼容性要求;
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等,无风扇高效散热，降低修复时间;
◆ IP40外壳防护等级，能够经受住恶劣环境的考验,导轨或壁挂式安装;
◆ 宽温型：工作温度-40℃~ +85℃;

技术参数


支持的协议	IEEE802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3x、IEEE802.1q、IEEE802.1p、IEEE802.1z、IEEE802.1d、IEEE802.1s、IEEE802.1w、IEEE802.1ax、IEEE802.1ak
最大帧长度	10K
端口数	8个10/100/1000M RJ45电口、4个100M/1000M 光接口，1个Console口,4个串口
网络介质	1000Base-LX：使用长波长激光（1310nm）越过多模式和单模式光纤，多模式光纤的最大距离是 550m，单模式是 20-120km。
	1000Base-SX：62.5μm多模光纤的最大传输距离为275m，使用50μm多模光纤的最大传输距离为550米。
	10Base-T：3类或3类以上UTP；（支持最大传输距离200m）
	100Base-TX：5类UTP；（支持最大传输距离100m）
	1000Base-T：CAT-5E UTP或6类UTP（支持最大传输距离100m）
VLAN地址表	4K
MAC地址表	8K
缓存	4Mbits
背板带宽	56Gbit
过滤和转发速率	10Mbps：14880pps
	100Mbps：148800pps
	1000Mbps：1488000pps
串口	标准 EIA/TIA-232 RS-232 (ITU-T V.28) EIA/TIA-422 RS-422 (ITU-T V.11) EIA/TIA-485 RS-485 (ISO/IEC8284) 串口界面: RS-422: TxD+ TxD- RxD+ RxD- GND RS-485 4 wires: TxD+ TxD- RxD+ RxD- GND RS-485 2 wires: A(对应TX+) B(对应TX-) GND RS-232: RXD TXD GND
开关量	输出接口类型：干接点：信号继电器干接点输出；脉冲量（湿接点）：光MOS继电器输出，0-VCC(VCC为本机供电电源电压) 响应时间干接点输出:<1.2ms；湿接点输出<0.6ms 开关信号干接点输出30VDC/0.5A；湿接点输出:245VDC/0.12A 最大开关频率50HZ 输出浪涌保护:干接点输出：无；湿接点输出：TVS+固体放电管防护
使用环境	存储温度：-40℃～85℃；存储湿度0％～90％不凝结
	工作温度：-40℃～85℃；工作湿度0％～90％不凝结
MTBF	＞100,000小时
电源	冗余双电源输入DC9-48V/AC9-48V 过载保护：支持；反接保护：支持；冗余保护：支持接入端子：4芯5.08mm间距插入式端子
功耗	功耗：最大17W
电气和机械特性	外观结构: 133mm(长) x 120mm(宽) x 50.0mm(高)
重量	0.95Kg/台

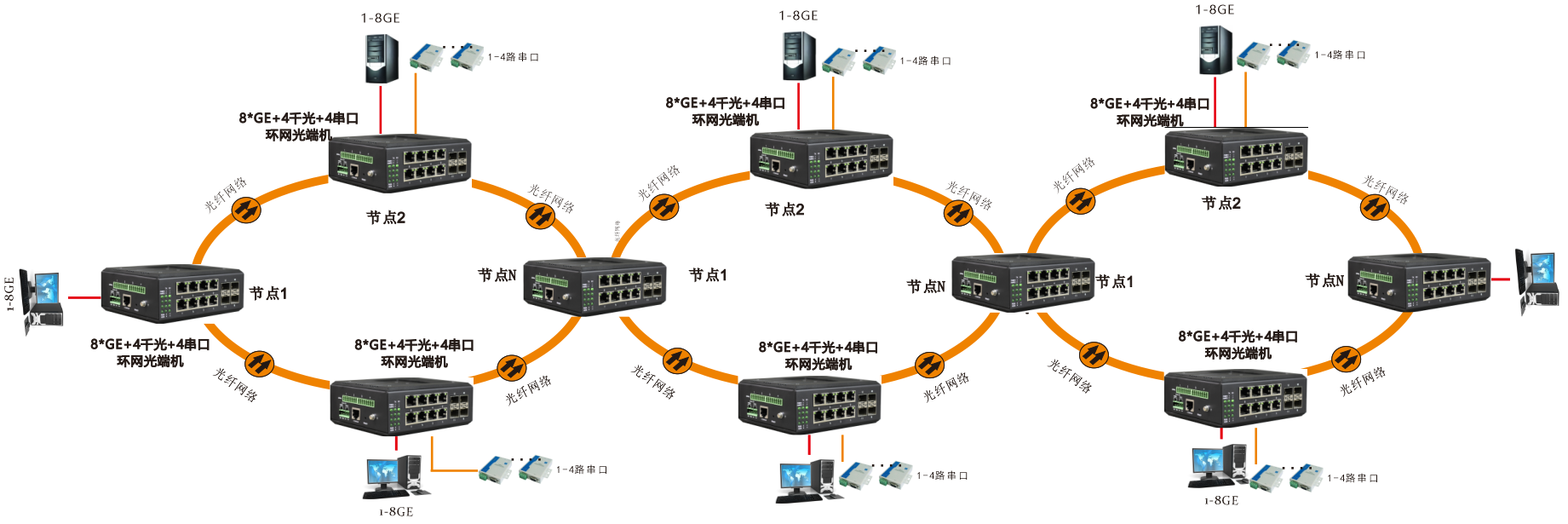

应用方案

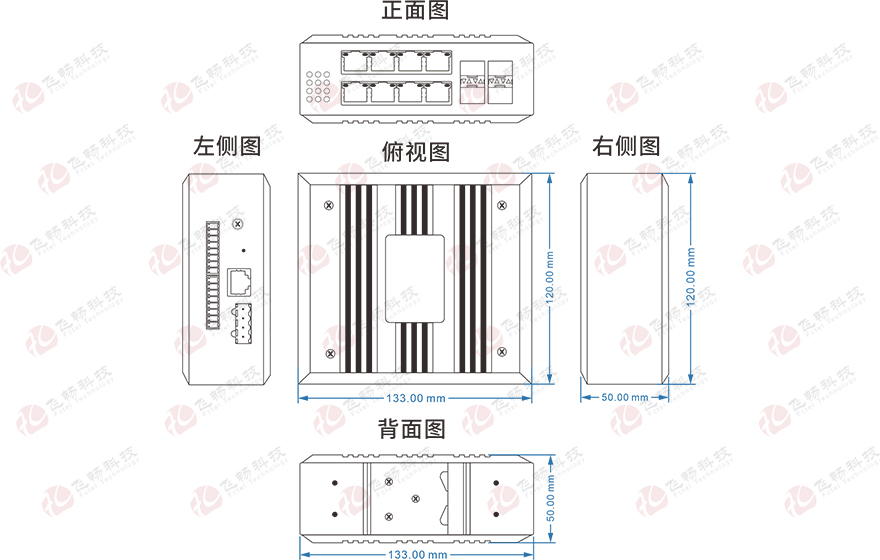

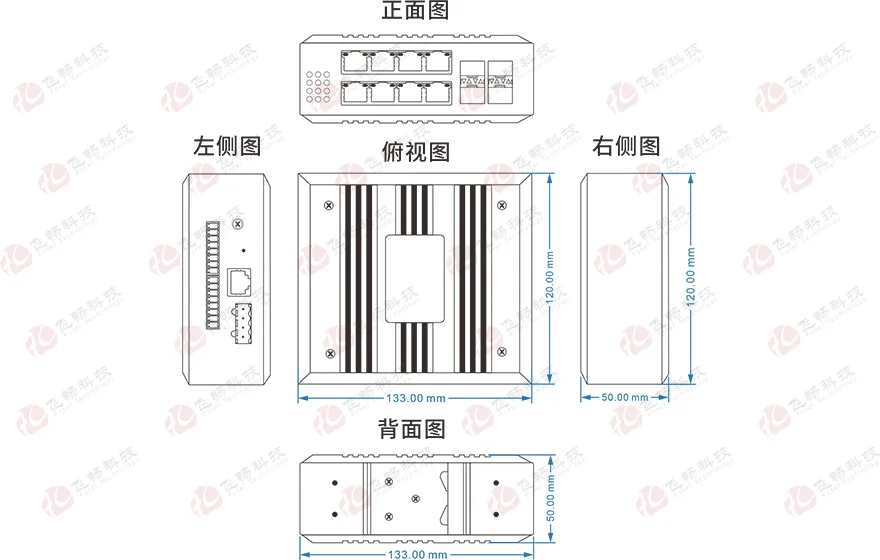

产品尺寸

产品视频
