64路电话+8路E1+4路千兆以太网+SNMP管理（19英寸）电话光端机

型号：FCP-O64E8G4/FCP-S64E8G4次留言分享

描述：在光纤上传输64路电话（FXO/FXS/2线音频）+ 8路E1（75欧或120欧）+ 4路10/100/1000M以太网(逻辑隔离) ，SNMP网管，19英寸机架式，－48V或AC220V电源（可选）。

产品描述

功能特点

产品描述

本系列产品，是在该公司研制的专用超大规模集成电路的基础上，研发的点对点光传输设备。此款产品提供64路电话接口；8路E1接口；4路以太网接口（以太网接口为交换口，可支持VLAN划分），并共享千兆带宽，每一路带宽可通过SNMP口进行设置，即逻辑隔离；1个SNMP管理接口以及1个光口等；设备内部电路部分采用全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。

功能特点

◆ 基于自主知识产权的集成电路；

◆ E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；

◆ 以太网接口10/100/1000M，全/半双工完全自适应，支持VLAN划分；

◆ 每路以太网口支持Auto-MDIX(交叉/直连线自适应)；

◆ 64路语音接入，支持来电显示功能与反极性计费功能；

◆ 1个SNMP管理接口；

◆ 支持各个站点的相互放号功能；

◆ 语音口支持FXO口和FXS口，FXO口与程控交换机对接，FXS口与用户的电话机相连；

◆ 能监控本机温度与本机电压（网管平台）；

◆ 光口无中继传输距离可达2～120公里；

◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；

◆ DC-48V/DC24V电源具备极性自动检测功能，安装时无需区分正负极。

技术参数

◆ 光纤部分

多模光纤:

50/125um 或 62.5/125um，

传输距离： 2Km 多模光纤，衰减(3dbm/km )

波长: 850nm

发射功率: -12dBm (Min) ～ -9dBm (Max)

接收灵敏度: -28dBm (Min)

链路预算: 16dBm

单模光纤:

8/125um 或 9/125um

传输距离: 20Km 单模光纤，衰减(0.35dbm/km ) (实际如需更大距离需定制)

波长: 1310nm（超长距离传输时选用1550nm波长）

发射功率: -9dBm (Min) ～-5dBm (Max)

接收灵敏度: -27dBm (Min)

链路预算: 18dBm

◆ E1 接口

设备接口：设备接口符合G.703建议

速率： 2048Kb/s±50ppm

码型： HDB3

阻抗：非平衡式 75/平衡式 120

非平衡式配同轴接口适配器，可适配75-2/3同轴电缆

抖动特性：满足G.742、G.823建议

输入口允许衰减：0～6dBm

◆ FXS 用户电话口/公务电话口

振铃电压： 75V

振铃频率： 25Hz

二线输入阻抗： 600Ω(摘机)

回损： 20dB

◆ FXO 中继口

振铃检测电压： 35V

振铃检测频率： 17Hz-60Hz

二线输入阻抗： 600Ω(摘机)

回损： 20 dB

◆ 10/100/1000M以太网接口

协议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率： 10/100/1000M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口： RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ 网管接口

接口类型：以太网接口（SNMP网管）

主要功能：可以通过网管平台管理每一个点的设备，并监视其状态（具体配置过程及管理软件在购买本公司产品后，本公司提供相关配置文档及管理软件）

◆ 电气和机械特性

系统电源： AC180V ～260V；DC –48V；DC +24V

功耗： ≤5W

外观结构: (长×宽×高) 485*200*45mm 机架式

◆ 环境指标

工作温度： -10℃—+60℃

储存温度： -40℃—+85℃

工作湿度： 0%—95%（无凝结）

MTBF：＞100000小时

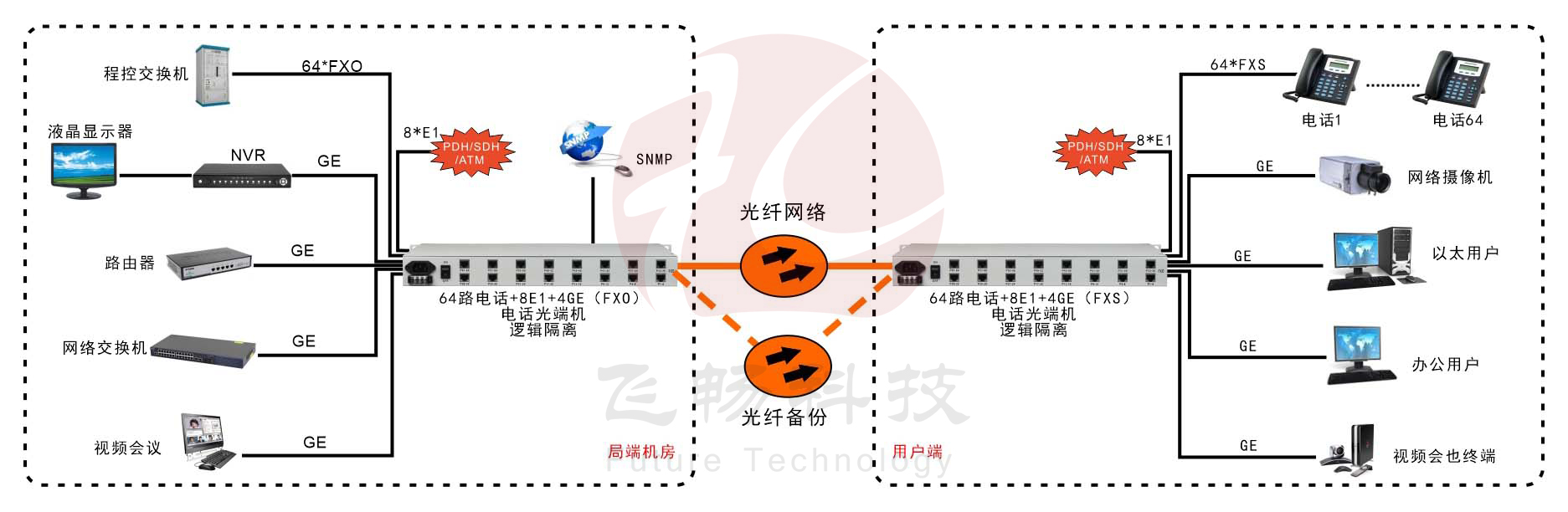

应用方案

产品尺寸

产品视频

资料下载

64路电话+8路E1+4路千兆以太网+SNMP管理（19英寸）电话光端机规格书
