桌面型8路电话+4RS232电话光端机

型号：FCP-O8R4/FCP-S8R4次留言分享

描述：桌面型8路电话可带4路RS232/422/485/开关量可提供4U机架插卡式可SNMP网管。

产品描述

本桌面型电话光端机提供8路FXO/FXS电话，4路RS232，可以提供壁挂式与4U机架插卡式，支持SNMP网管。

功能特点

◆ 基于自主知识产权的集成电路；

◆ 语音口支持FXO口和FXS口，磁石电话接口；FXO口与程控交换机对接，FXS口与用户的电话机相连；

◆ 语音FXO/FXS接入，支持来电显示功能和反极性计费功能；

◆ 支持各个站点的相互放号功能；
◆ 无中继传输距离可达2~120公里；

◆ 可以提供4U架式机插式，可SNMP网管；

◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；

◆ 电话接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs，开路峰值输出电压6KV标准；

技术参数

◆ 光纤部分

光口：1

光纤：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm 多模；1310nm/1550nm 单模

无中继传输距离：20~120Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

◆ FXS 用户电话口

振铃电压： 75V

振铃频率： 25Hz

二线输入阻抗：600Ω(摘机)

回损： 20dB

◆ FXO 中继口

振铃检测电压：35V

振铃检测频率：17Hz-60Hz

二线输入阻抗：600Ω(摘机)

回损： 20 dB

◆ E&M 2/4线音频接口

E&M类型： TYPE V

E线最大电流：22mA;饱和电压：3V

M线恒定电流：7mA; 最小检测电流：5mA

AD增益：0dB;

DA增益：0dB

2/4线输入阻抗：600Ω

◆ 磁石电话接口

振铃电压：75V

振铃频率：25Hz

二线输入阻抗：600Ω(摘机)

回损：20dB

◆ 串行接口

标准： EIA/TIA-232 RS-232 (ITU-T V.28)

串口界面：RS-232: RXD TXD Signal Ground

物理接口：RJ45

◆ 电气和机械特性

系统电源： AC180V ～260V；DC –48V；DC +24V

功耗： ≤5W

外观结构: 216（长）X140（宽）X41（高）mm 桌面型
◆ 环境指标

工作温度： -10℃—+60℃

储存温度： -40℃—+85℃

工作湿度： 0%—95%（无凝结）

MTBF：＞100000小时

应用方案

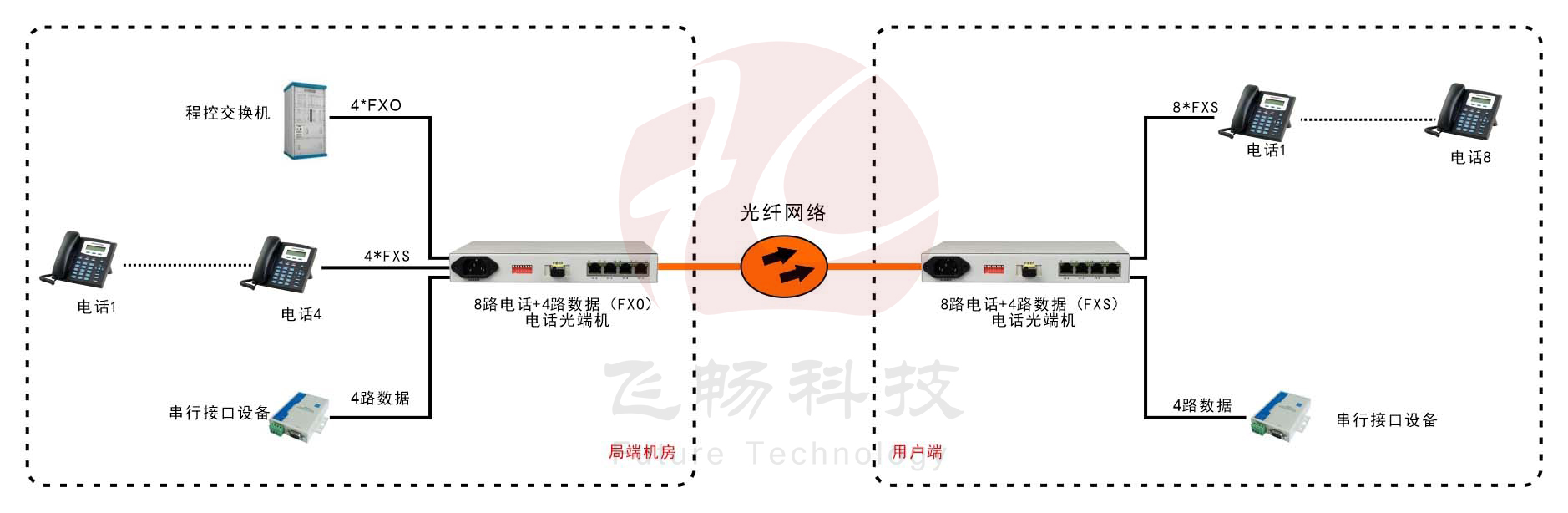

桌面型8路电话+4RS232电话光端机普通语音接入

说明：

1：局端机房放光纤转8路FXO设备（型号FCP-O8R4），接程控交换机PBX的用户接口；

2：用户端放光纤转8路FXS设备。（型号FCP-S8R4），可以直接连接电话机；

3：可以附带传输4路RS232信号。
