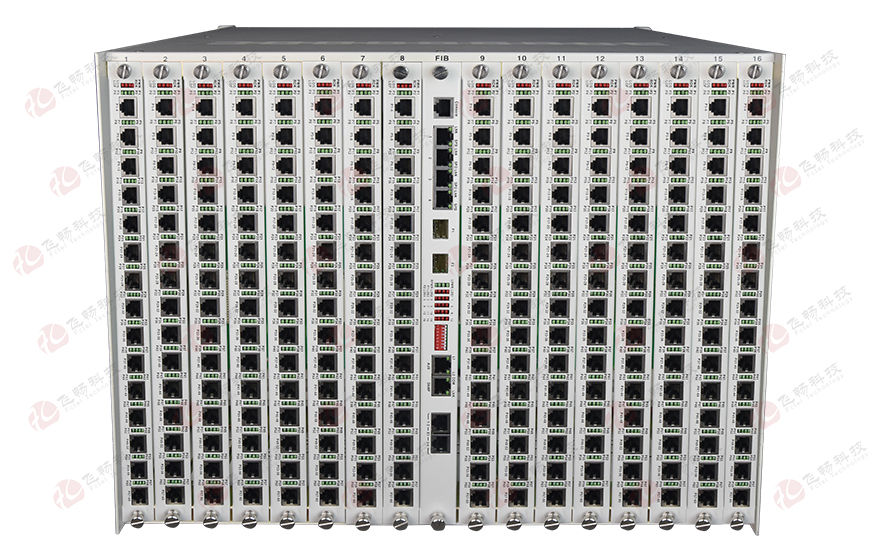

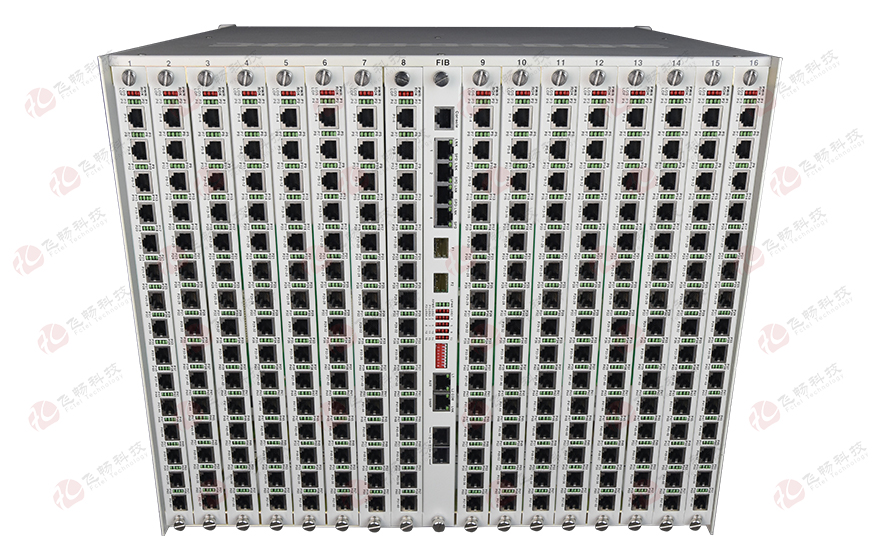

960路电话光端机（8U 19英寸，SFP 1+1光备份）

型号：FCP-O960/S960次留言分享

描述：384路电话接口（由16个功能板组成）；带2个光口卡片1个。在光纤上传输960路电话（FXO/FXS/2线音频），4U19英寸机架，－48V或AC220V双电源（可选）。

产品描述

功能特点

产品描述

本系列设备是本公司研制的PCM光纤传输专用超大规模集成电路的基础上开发的点对点光传输设备。设备为8U机框，提供1-960路电话，4路10/100M快速以太网接口(线速100M)或者4路10/100/1000M千兆以太网接口(线速1000M)或者4路物理隔离百兆以太网接口(每路线速独立带宽100M); 还可以扩展接口比如RS232/485/422异步数据/TTL信号、开关量信号等传输通道，应用十分灵活。

功能特点

◆ 插卡式设计，方便有问题的话路更换，避免了整体式设备1路电话出问题整机都需更换的问题；
◆ 扩容方便，增加板卡即可，维护方便，更换板卡即可；
◆ 设备为8U 19英寸机框，总共有一个光口板与16个60路电话功能板组成，光口板提供4路百兆/千兆以太网接口+一个1+1光接口+2个扩展业务接口比如RS232/RS485/RS422SNMP模块4E1接口等；
◆ 60路语音卡也可以换成2路E1卡最多支持32路E1接入;
◆ 语音口支持FXO/FXS/二线音频/磁石电话接口，FXO口与程控交换机对接，FXS口与用户的电话机相连;
◆ 1-960路FXO/FXS接入，支持支持来电显示功能/反极性计费/传真功能；
◆ 可选的4路以太网接口为交换口，也可划分VLAN；
◆ 以太网接口速率为百兆或千兆可选，全双工/半双工自适应；
◆ 具备在本端查看显示远端设备工作状态功能；
◆ 无中继传输距离可达2~100公里；
◆ 多种电源方式可选：AC220V、DC-48V等；DC-48V电源具备极性自动检测功能，安装时无需区分正负极；
◆ 电话接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波8/20μs，开路峰值输出电压6KV标准。

技术参数

◆ 光纤部分
多模光纤:
50/125um 或 62.5/125um，
传输距离：       2Km 多模光纤，衰减(3dbm/km )
波长: 850nm
发射功率: -12dBm (Min) ～ -9dBm (Max)
接收灵敏度: -28dBm (Min)
链路预算: 16dBm
单模光纤:
8/125um 或 9/125um
传输距离:       20Km 单模光纤，衰减(0.35dbm/km ) (实际如需更大距离需定制)
波长:           1310nm（超长距离传输时选用1550nm波长）
发射功率:      -9dBm (Min) ～-5dBm (Max)
接收灵敏度:    -27dBm (Min)
链路预算:       18dBm
◆ E1接口
设备16路E1接口均符合G.703建议
速   率：   2048Kb/s±50ppm
码   型：   HDB3
阻   抗：   非平衡式 75W/平衡式 120W
非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
抖动特性：满足G.742、G.823建议
输入口允许衰减：0~6dBm
◆ FXS 用户电话口/公务电话口
振铃电压： 75V
振铃频率： 25Hz
二线输入阻抗： 600Ω(摘机)
回损： 20dB
◆ FXO 中继口
振铃检测电压： 35V
振铃检测频率： 17Hz-60Hz
二线输入阻抗： 600Ω(摘机)
回损： 20 dB
◆ 电气和机械特性
系统电源：     AC180V ～260V；DC –48V；DC +24V
功耗： ≤5W
外观结构:       (长×宽×高) 443*365*195mm 机架式
◆ 环境指标
工作温度： -10℃—+60℃
储存温度： -40℃—+85℃
工作湿度： 0%—95%（无凝结）
MTBF：＞100000小时

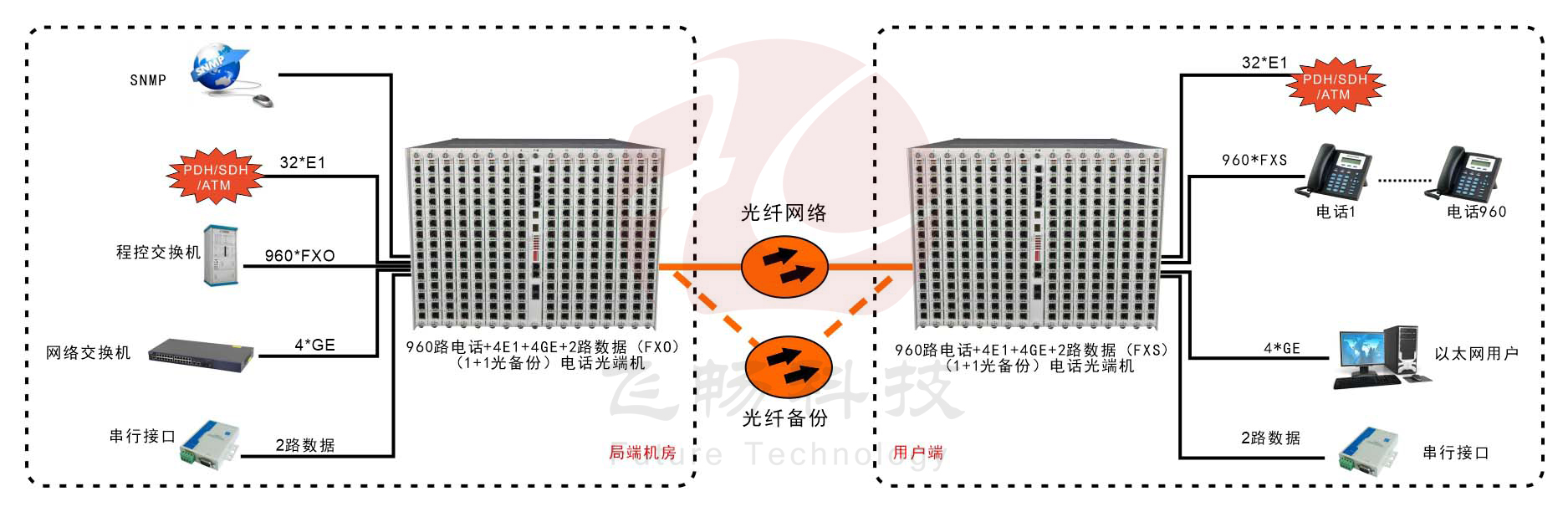

应用方案

产品尺寸

产品视频

资料下载

960路电话光端机（8U机框，19英寸，1+1光备份）--规格书
