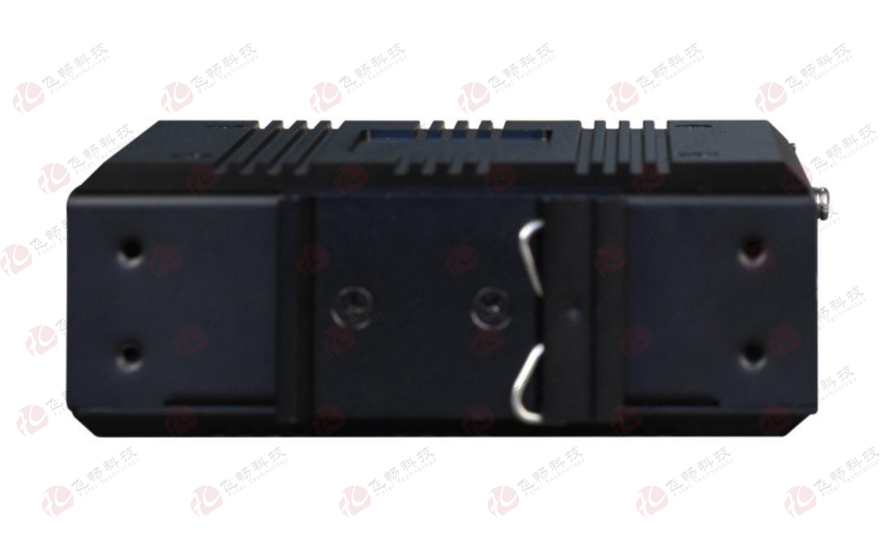

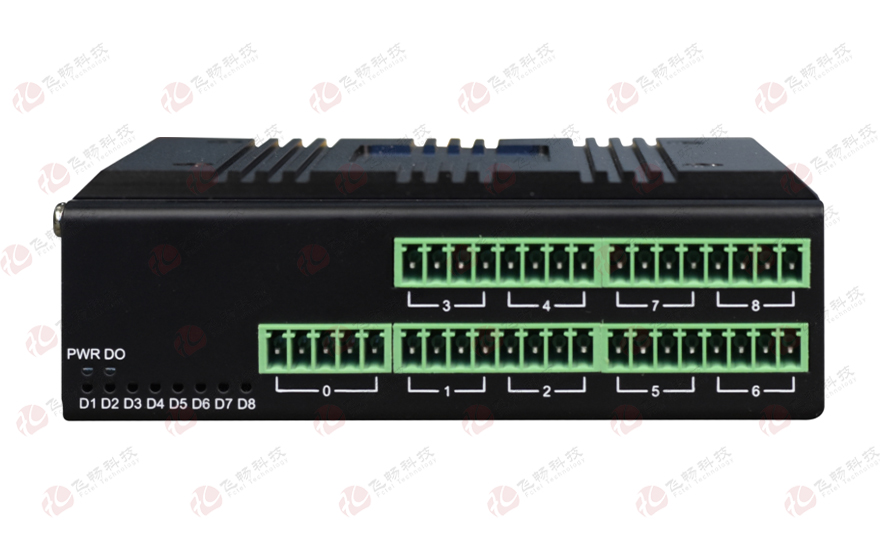

工业轨式智能8路RS485集线器(带短路检测并隔离功能)

型号:FC-D8JM留言

描述:8通道RS485隔离集线器拥有1路转8路完全电气隔离RS485通道,隔离集线器每一路RS485具有6kV防雷能力,光电隔离,隔离电压高达3KV,并每路有独立的地,使得一路RS485 总线受到破坏时,其他

产品描述
 8通道RS485隔离集线器拥有1路转8路完全电气隔离RS485通道,隔离集线器每一路RS485具有6kV防雷能力,光电隔离,隔离电压高达3KV,并每路有独立的地,使得一路RS485 总线受到破坏时,其他RS485总线上的器件能得到保护,每个RS485 端口最多可携带128节点;电源端口也拥6kV防雷能力。
设备自带线路短路与数据错误侦测并隔离功能,带有共模电感差分滤波与FPGA数字滤波器,通信距离长达2200米(9600bps),广泛应用于复杂的工业系统中。
功能特点
◆ 基于FPGA设计,带有共模电感差分滤波与FPGA数字滤波器,能过滤线路中的毛刺,能根据发送的数据自动产生生精准RS485收发切换使能信号;
◆ 每一路RS485具有6kV防雷能力,3KV光电隔离,每路RS485都带有独立屏蔽线地接口与LED指示灯,采用隔离电压3KV DC-DC电源供电,通信信号采用高速光耦隔离;

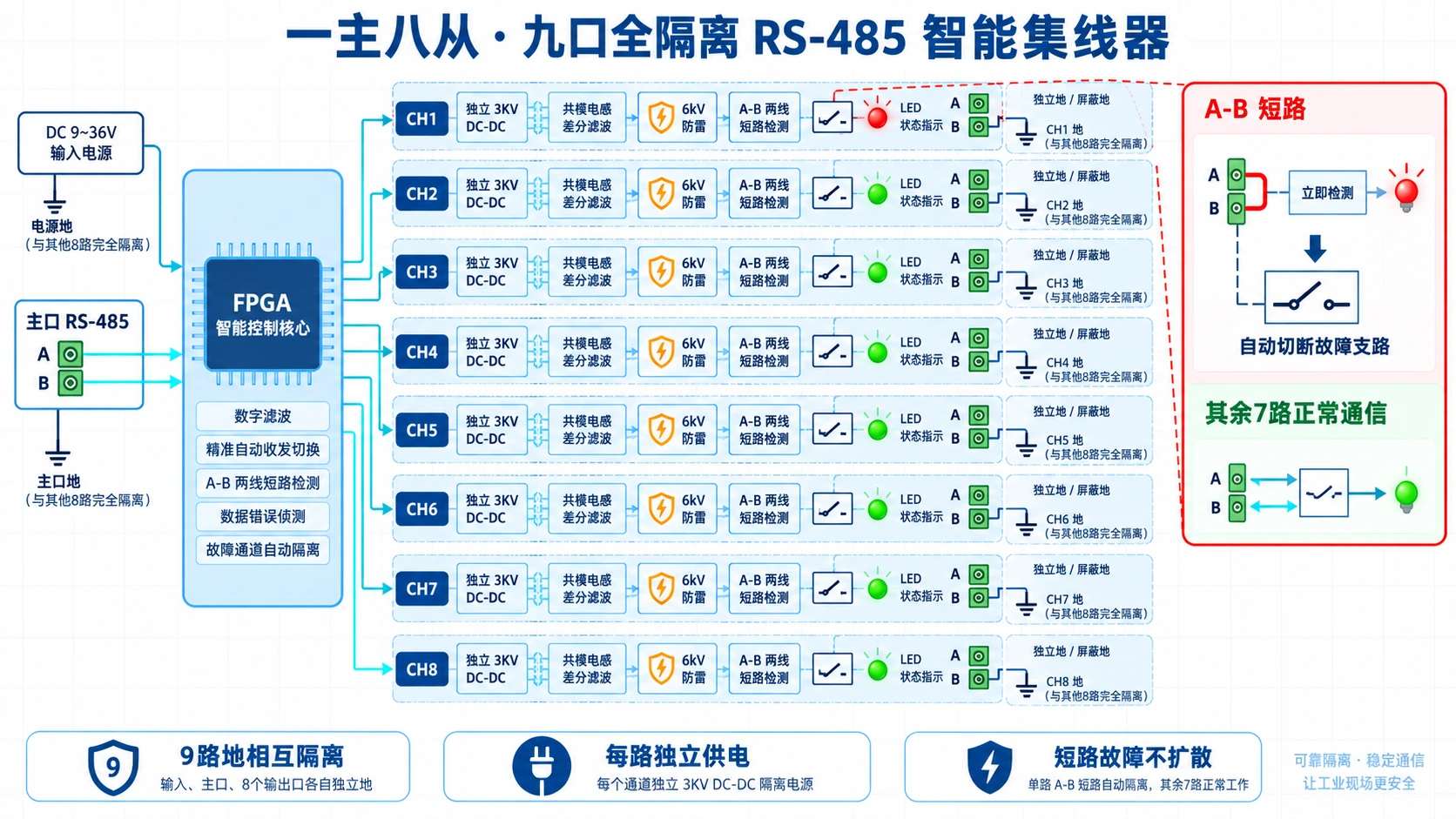

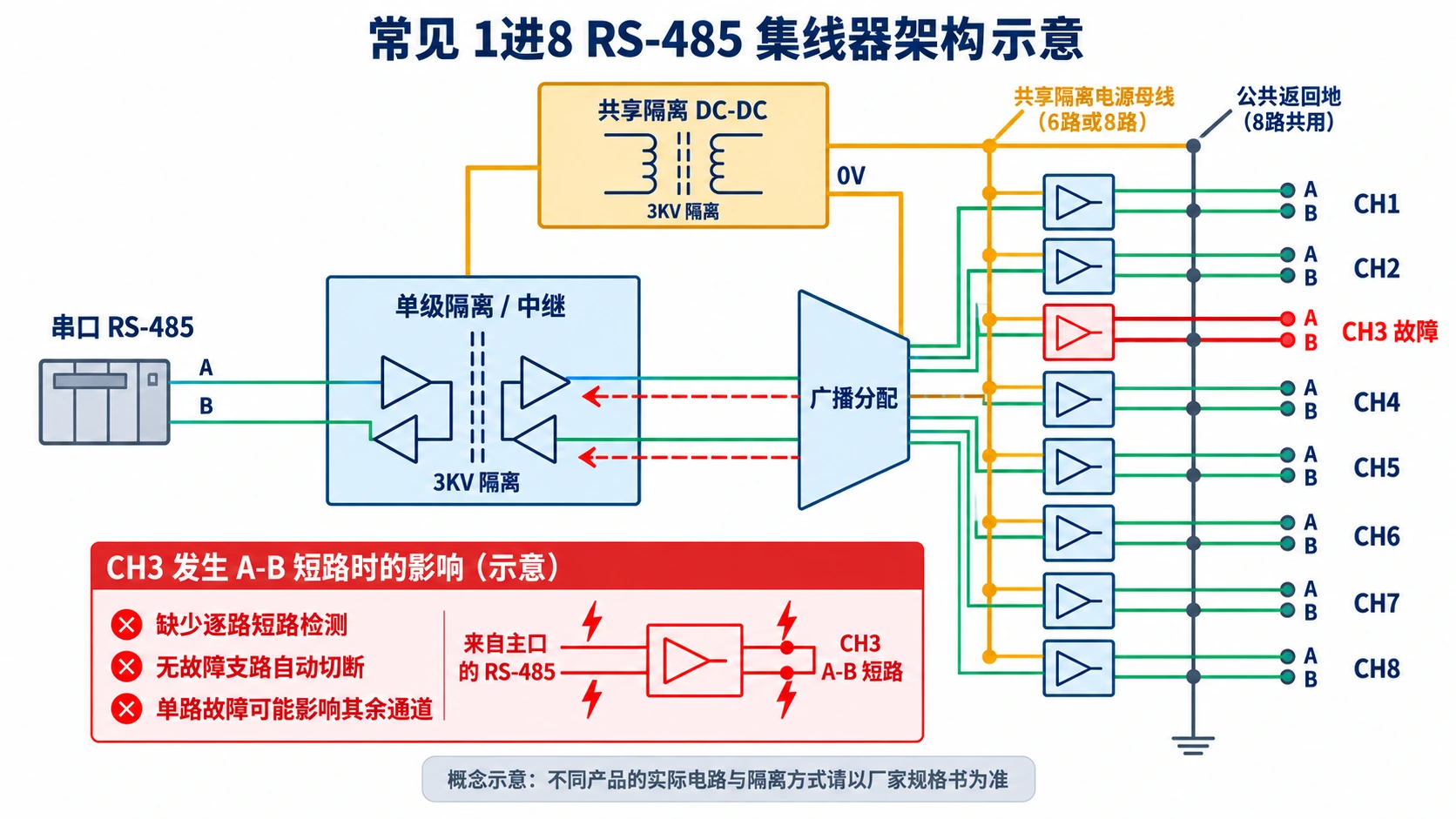

◆ 电源供电地与9路RS485的地隔离,No.1-9路RS485地相互隔离,都为3KV电气隔离,直接AC220V或AC380V电压接入也不会烧隔离的另一端;
◆ 自带线路短路检测与数据错误侦测功能,能检测RS485时线路A-B短路,并能侦测到接收数据错误(由某些节点故障时接收到的数据连零大于300bps的最长连零时间),测到错误时,自动隔离出现问题的线路通道,并有指示灯指示,;
◆ 上联串口RS232-485-422可选,支持多机通讯,每个 RS485 通道可负载128 个增强型节点,最远传输距离2200米(9600bps);
◆ RS485接口有三级防雷保护,防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs,开路峰值输出电压6KV,内阻40欧标准;
◆ 支持宽范围9-70V交流与直流电源输入;支持内部隔离,冗余双电源输入;支持过载保护、防反接保护;
◆ 符合工业四级电磁兼容性要求;超强防雷功能:防雷击,可抗感应高压,防浪涌等;
◆ 无风扇高效散热,降低修复时间;
◆ 阳极氧化铝合金外壳,IP40防护等级,能够经受住恶劣环境的考验;
◆ 导轨或壁挂式安装;
◆ 宽温型:工作温度-40℃~ +85℃;
◆ 所有型号皆通过100%烤机测试;
技术参数
◆  串行接口
标准
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-          RS-485 2 wires: A(对应TX+) B(对应TX-) GND
 RS-232: RXD TXD GND
◆  环境指标
工作温度:-40℃—+85℃
储存温度:-40℃—+85℃
工作湿度:0%—95%(无凝结)
MTBF:   >100,000小时


产品型号 FC-D8JM
产品功能描述 工业轨式 8路RS485集线器(带短路检测并隔离功能)
业务端口描述 8路RS485通道,1路上联RS232/422/485(可选)接口

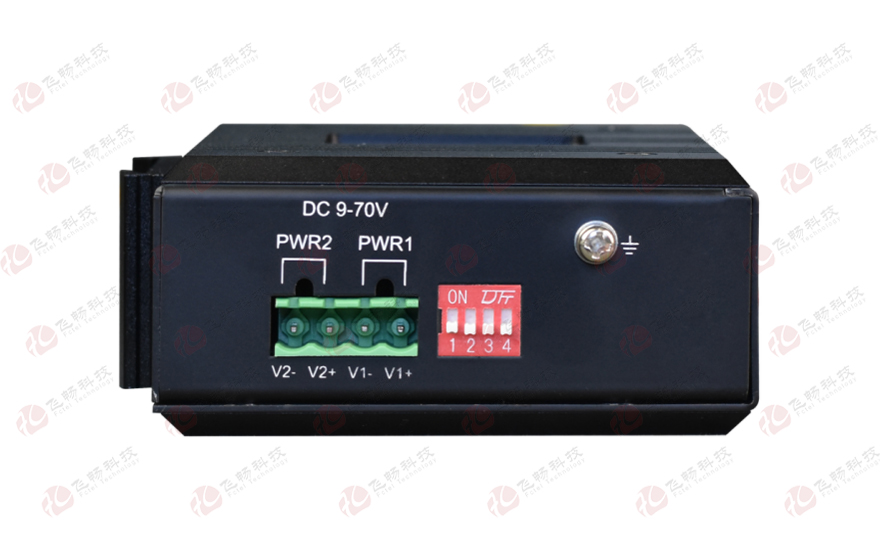

电源 冗余双电源输入DC9-70V ,功耗<5W
过载保护:支持;反接保护:支持;冗余保护:支持
接入端子:4芯5.08mm间距插入式端子
产品尺寸 外壳:IP40防护等级,铝合金材质

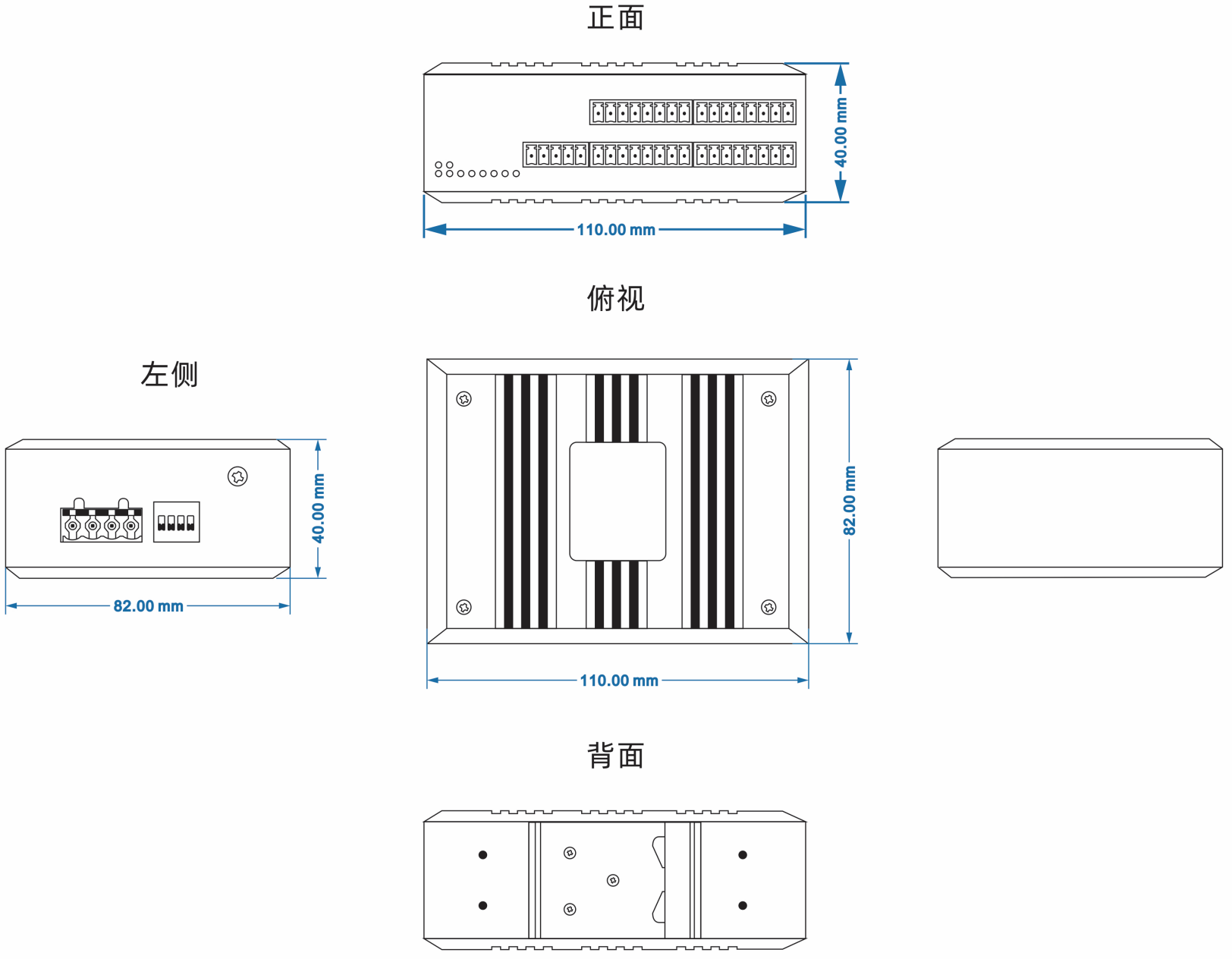

尺寸:110mm(长) x 86mm(宽) x 40.0mm(高)
装方式:导轨安装、壁挂式安装
重量 0.45Kg/台

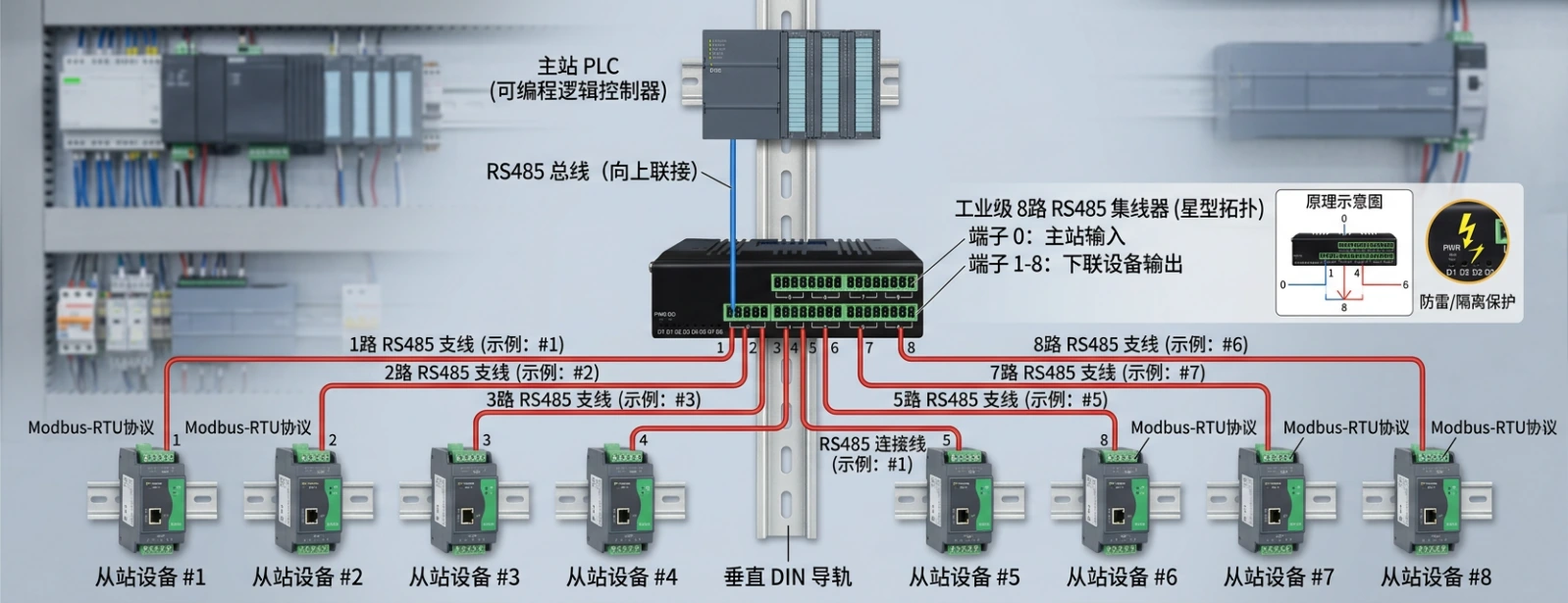

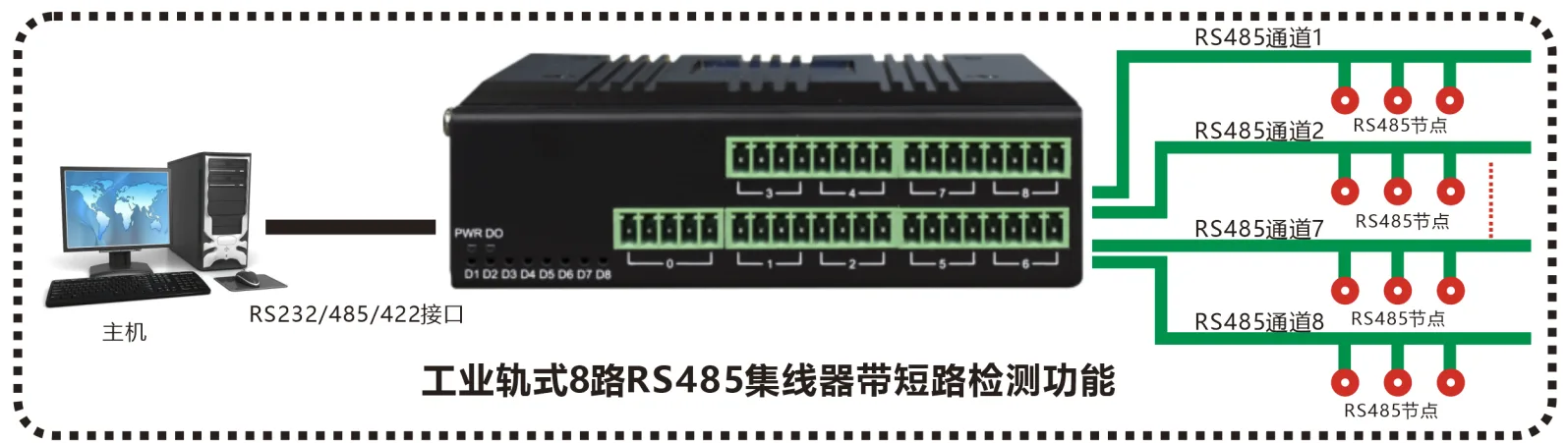

应用方案
