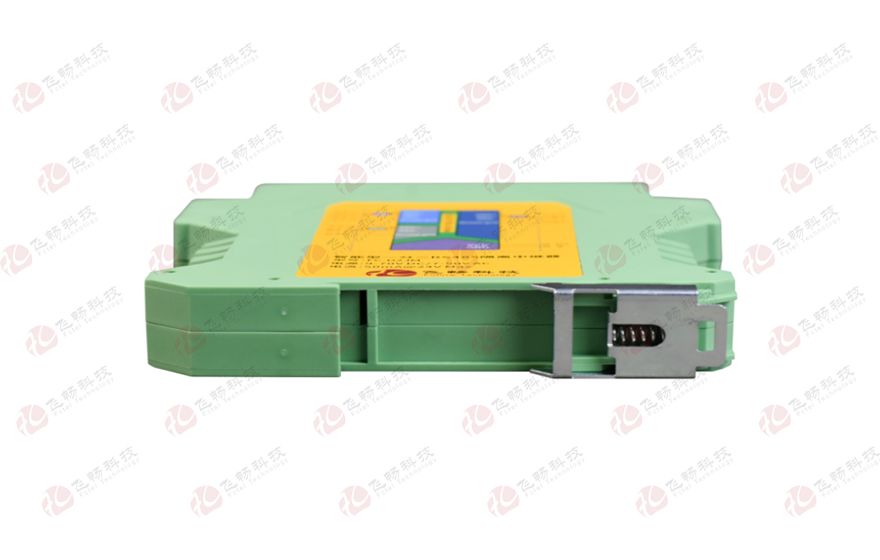

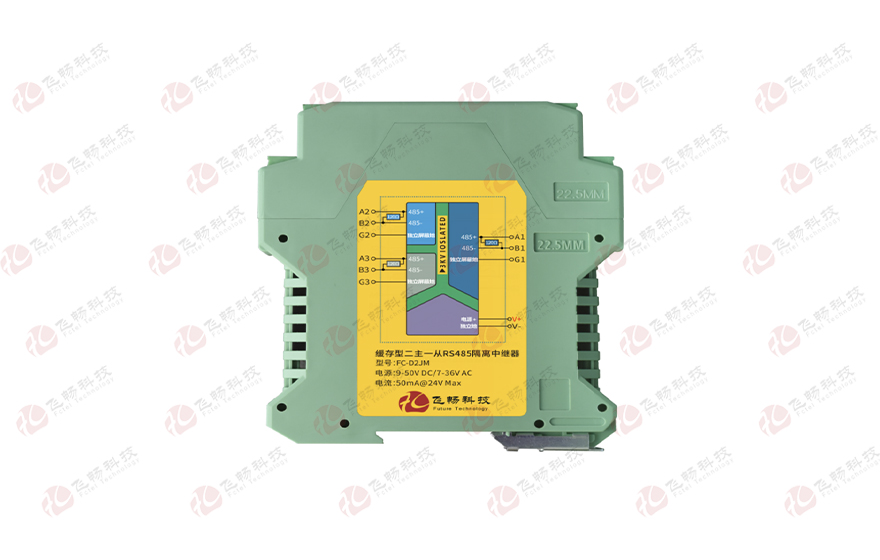

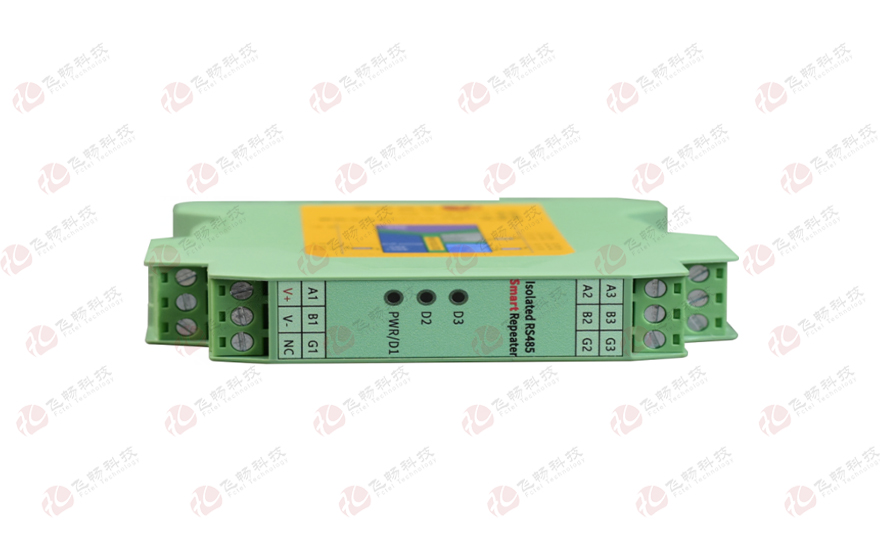

模块化导轨式缓存型二主一从RS485隔离集线器

型号:留言

描述:4通道缓存型RS485集线器是一种RS485通讯网关设备,主要用于协调RS485通讯网络中主机和子机之间的信息交互。缓存型RS485集线器可以协调多个RS485主机访问单个子机,通讯网络不冲突;另一

产品描述
2通道缓存型RS485集线器是一种RS485通讯网关设备,主要用于协调RS485通讯网络中主机和子机之间的信息交互。缓存型RS485集线器可以协调多个RS485主机访问单个子机,通讯网络不冲突;另一方面:可以可充当集线器功能,用于扩展RS485分支和总线中子机数量。本设备采用光电隔离设计,防止信号相互干扰,保证通讯稳定性;采用10K数据缓存,可协调多路同时通讯;采用数据帧智能识别技术,加快数据通讯响应和异常出错响应,保证通讯时效。
每一路RS485具有6kV防雷能力,光电隔离,隔离电压高达3KV,并每路有独立的地,使得一路RS485总线受到破坏时,其他RS485总线上的器件能得到保护,每个RS485 端口最多可携带128节点;电源端口也拥6kV防雷能力。
功能特点
 RS485带有共模电感差分滤波,能过滤线路中的毛刺,最远传输距离2200米(9600bps);
 支持多主一从模式,多台主机同时访问一台从机,支持一主多从模式,多台从机可以同时给主机发数据,支持两主一从(默认)和一主两从通信模式切换
 每一路RS485具有6kV防雷能力,3KV光电隔离,每路RS485都带有独立屏蔽线地接口与LED指示灯,采用隔离电压3KV DC-DC电源供电,通信信号采用高速光耦隔离;
 电源供电地与No.1/2/3路RS485的地隔离,No.1/2/3路RS485地相互隔离,都为3KV电气隔离,直接AC220V或AC380V电压接入也不会烧隔离的另一端;
 最大10K字节缓存,设备带配置软件,可以设置通信模式与每个485接口的参数;;
 RS485接口有三级防雷保护,防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs,开路峰值输出电压6KV,内阻40欧标准;
 支持宽范围9-70V直流电源输入,电源接口具有6kV防雷能力;
 电源支持过载保护、防反接保护;符合工业四级电磁兼容性要求;
 超强防雷功能:防雷击,可抗感应高压,防浪涌等;
 无风扇高效散热,降低修复时间,导轨式安装;
 宽温型:工作温度-40℃~ +85℃;
 所有型号皆通过100%烤机测试;
技术参数
 串行接口
标准
   EIA/TIA-485 RS-485 (ISO/IEC8284)
接口 :
RS-485:2-wires
RS-485 2 wires: A(+),B(-),SG(Signal Ground)
终端120欧匹配电阻设备已内置
 环境指标
工作温度:-40℃—+85℃
储存温度:-40℃—+85℃
工作湿度:0%—95%(无凝结)
MTBF:   >200,000小时
产品型号 FCC-D2M
产品功能描述 缓存型 2主一从RS485隔离集线器
业务端口描述 2路隔离RS485通道,1路上联隔离RS485接口
电源 电源输入DC5-70V ,功耗<1W
过载保护:支持;反接保护:支持;
接入端子:3芯5.08mm间距端子
重量 0.15Kg/台

应用方案

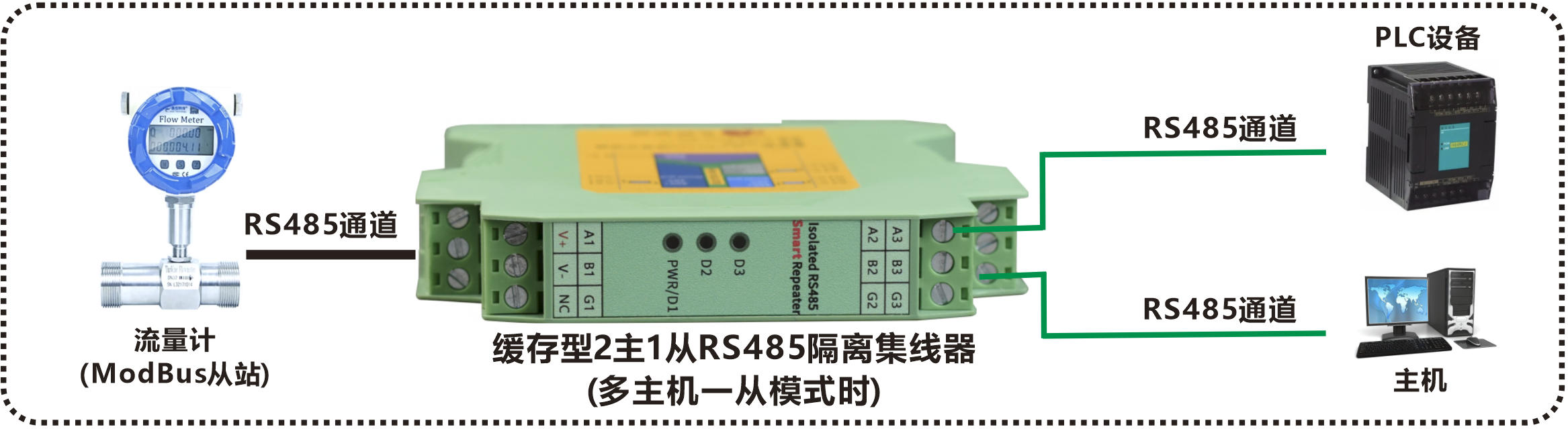

软件设置成多主一从模式时,2个主站可以同时轮询一台从机

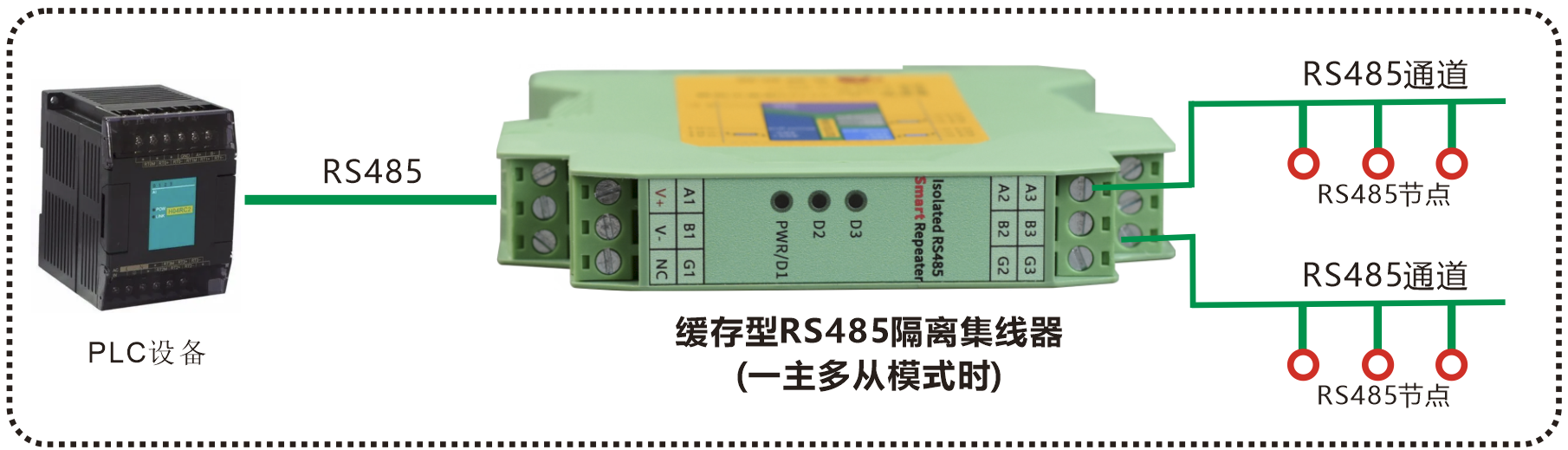

软件设置成一主多从模式时,1个主站轮询多台从机(普通集线器模式)

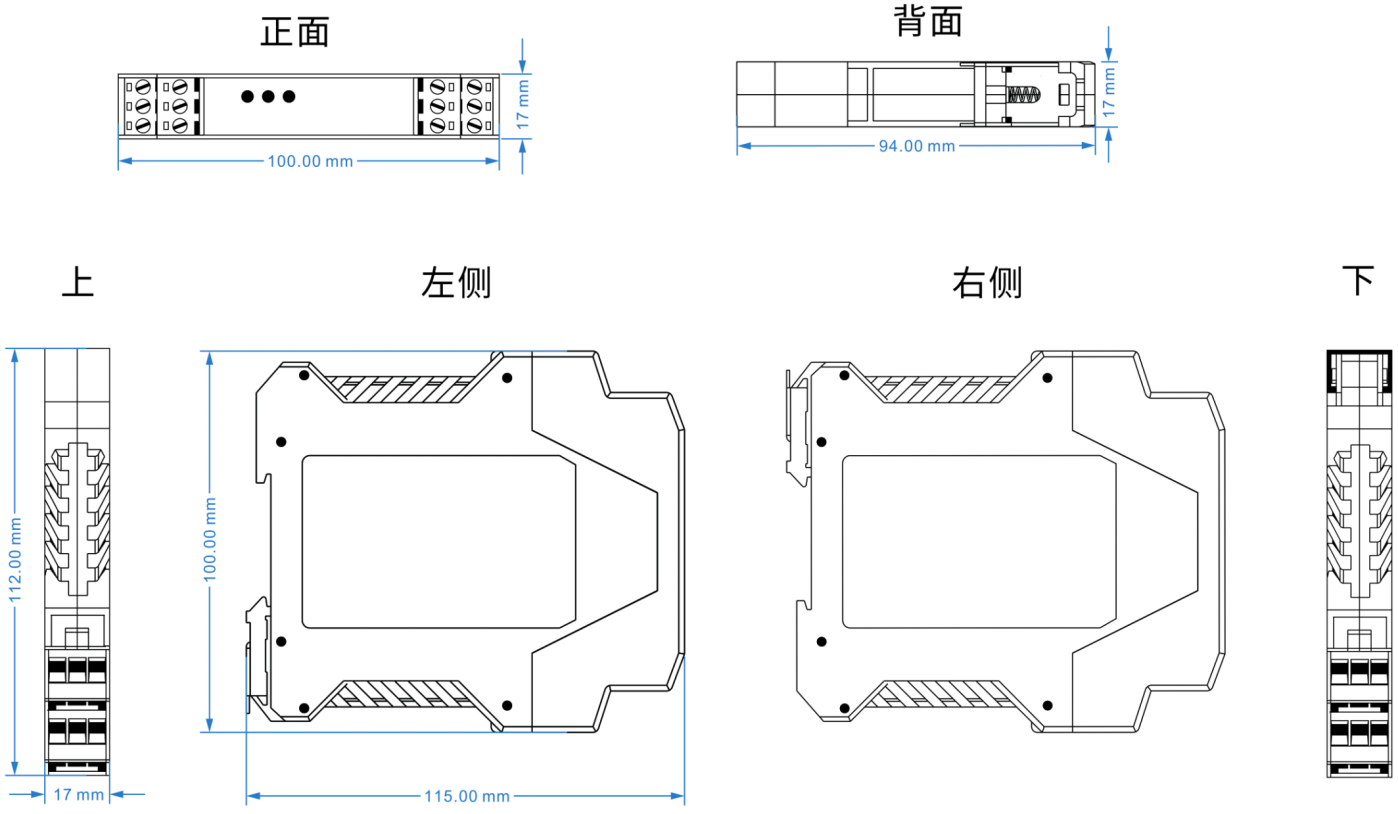

产品尺寸
产品视频
