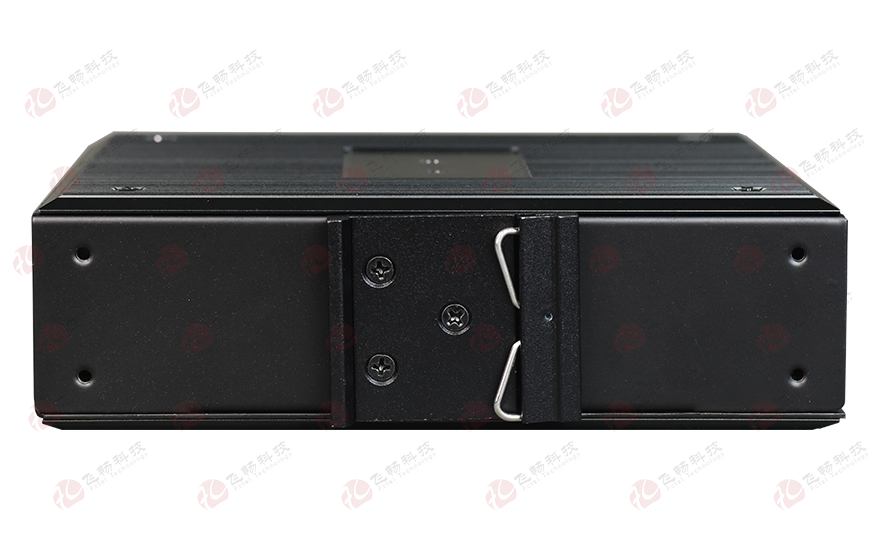

  • 飞畅科技-工业轨式 16路RS485集线器

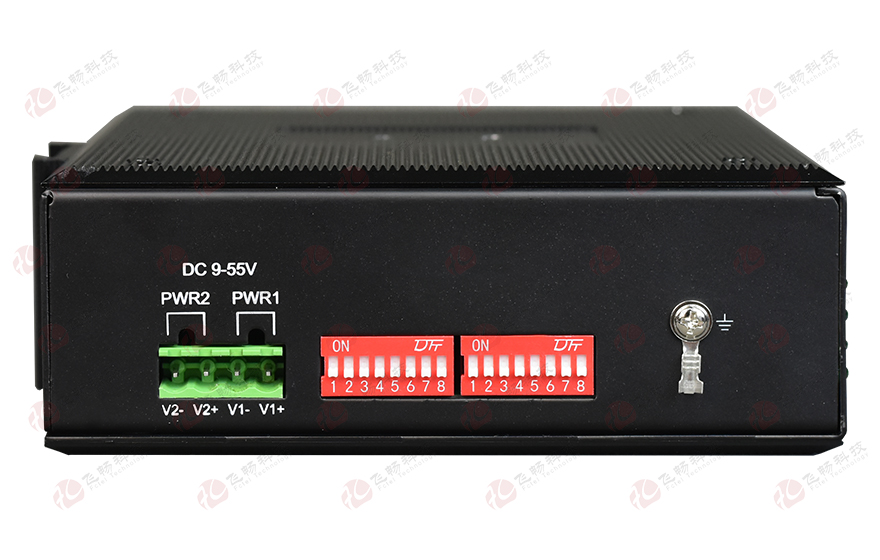

  • 飞畅科技-工业轨式 16路RS485集线器

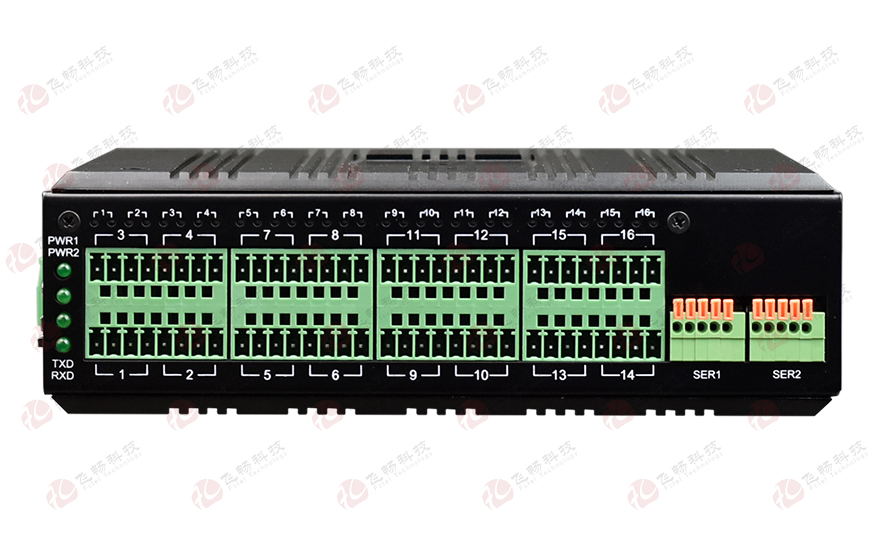

  • 飞畅科技-工业轨式 16路RS485集线器

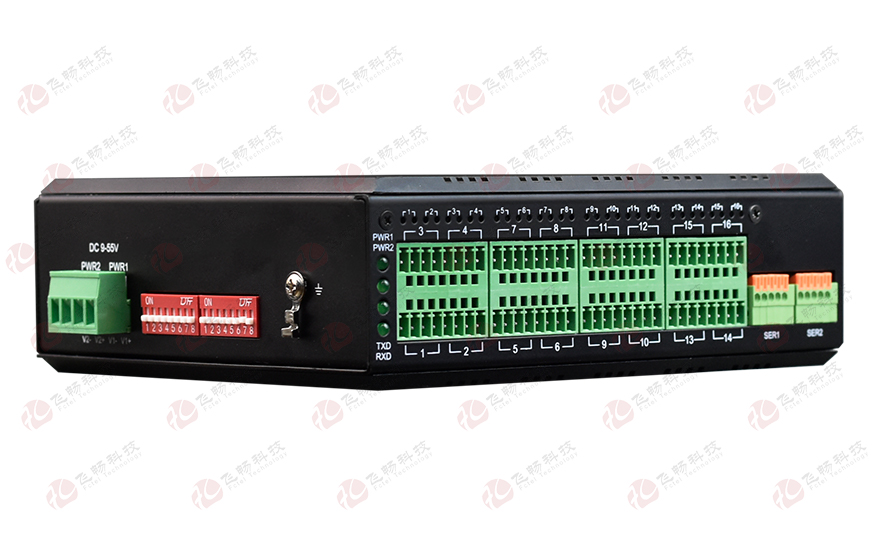

  • 飞畅科技-工业轨式 16路RS485集线器

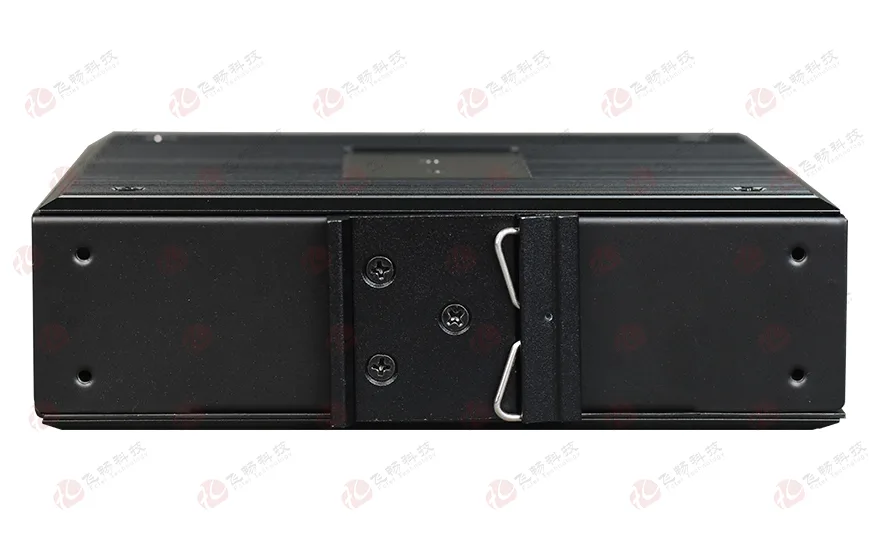

工业轨式 16路RS485集线器

型号：FCC-D16J次留言

描述：16路RS485通道，1路上联RS232/422/485（可选）接口；冗余双电源输入DC9-48V，功耗<10W；6kV防雷能力，光电隔离，隔离电压高达2.5KV；IP40防护等级，工作温度-40℃~ +85℃；能够经受住恶劣环境的考验。

产品描述
       16通道RS485隔离集线器拥有8路完全电气隔离RS485通道，每个通道都有独立的RS485收发器，能实现16 通道传输延时非常小。符合RS485标准，支持透明的，协议独立的RS485 消息传输，使其适用于多种应用，如Modbus 协议等。如果要将PC等监控设备连入网络，16通道RS485隔离集线器上联口可以配置RS232 端口，使您无需安装额外的RS485转RS232转接设备。当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。这一性能大大提高了现有 RS485 网络的可靠性，有效缩短了网络的维护时间。
       16通道RS485隔离集线器每一路具有6kV防雷能力，光电隔离，隔离电压高达2.5KV，并每路有独立的地，使得一路RS485 总线受到破坏时，其他RS485总线上的器件能得到保护，每个RS485 端口最多可携带128每个RS485 端口、电源和RS232端口也拥6kV防雷能力。8通道RS485隔离集线器为您提供一线解决方案，将您的组网工程难度降到最低，提高效率，保护通信产品和增加可靠性。
功能特点
◆ 基于FPGA设计，能根据发送的数据自动产生生精准RS485收发切换使能信号，可以自动检测、控制RS-485数据流性能远优于普通的斯密特触发器的使能产生方式；
◆ 每一路RS485具有6kV防雷能力，2.5KV光电隔离，每路RS485都带有独立屏蔽线地接口与收发的LED指示灯；
◆ 每个 RS485 通道可负载至少32 个标准节点或128 个增强型节点；
◆ 当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作；
◆ 上联口RS232/422/485可以选配波特率0-115200Bps；
◆ 采用隔离电压2500V DC-DC电源供电不采用串口窃电，提高了设备的适用面，通信信号采用高速光耦隔离；
◆ 支持宽范围9-55V交流与直流电源输入；
◆ 支持内部隔离，冗余双电源输入；
◆ 电源支持过载保护、防反接保护；
◆ 符合工业四级电磁兼容性要求；
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等；
◆ 无风扇高效散热，降低修复时间；
◆ 阳极氧化铝合金外壳，IP40防护等级，能够经受住恶劣环境的考验；
◆ 导轨或壁挂式安装；
◆ 宽温型：工作温度-40℃~ +85℃；
◆ 所有型号皆通过100%烤机测试。
技术参数
◆ 串行接口
标准
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面：
RS-422: TxD+ TxD- RxD+ RxD-
RS-485 4 wires: TxD+ TxD- RxD+ RxD-
RS-485 2 wires: A(对应TX+) B(对应TX-) GND
RS-232: RXD TXD GND
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100000小时

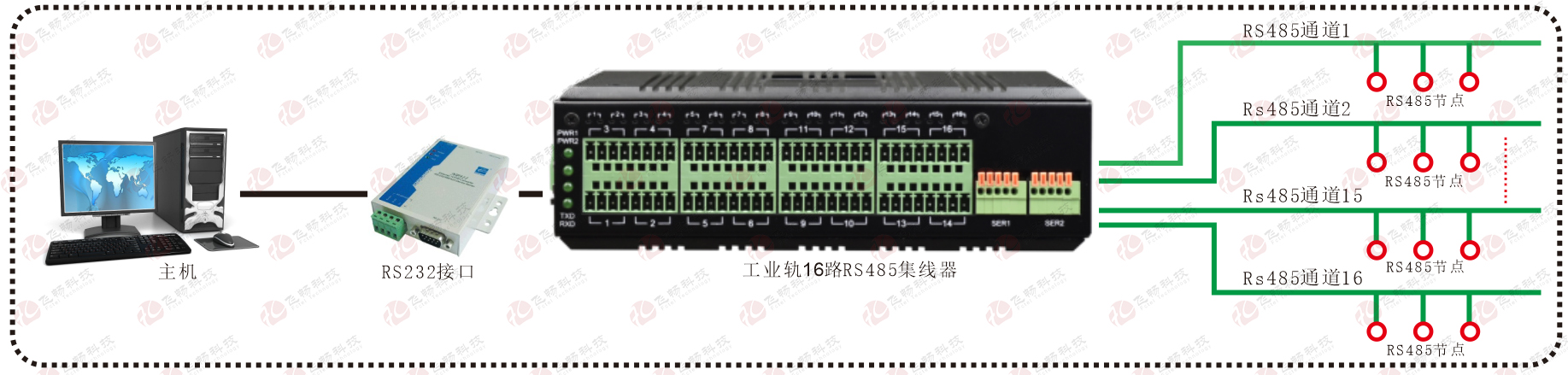

应用方案
产品尺寸
产品视频
资料下载
工业轨式 16路RS485集线器 规格书
