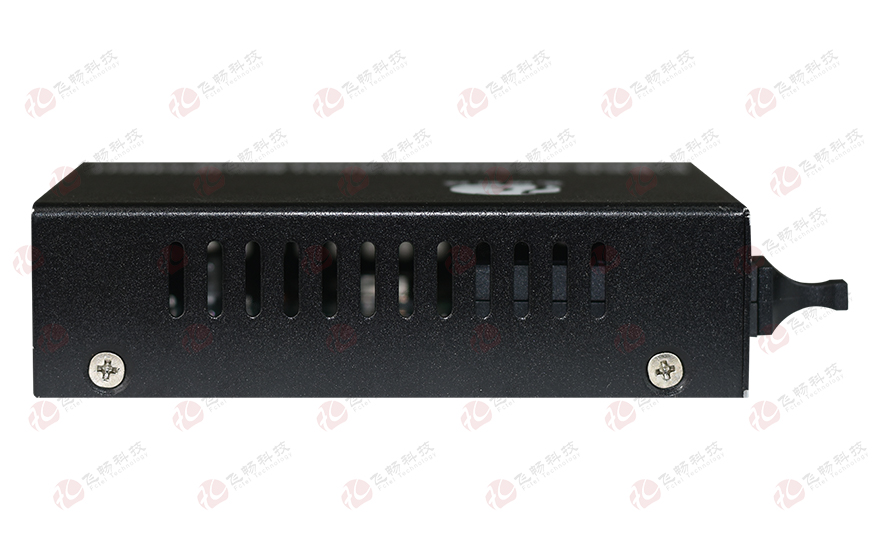

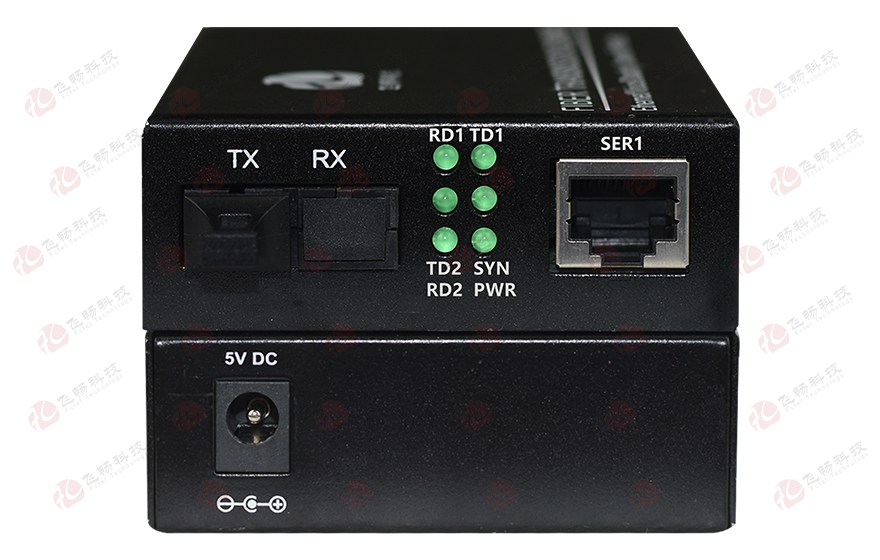

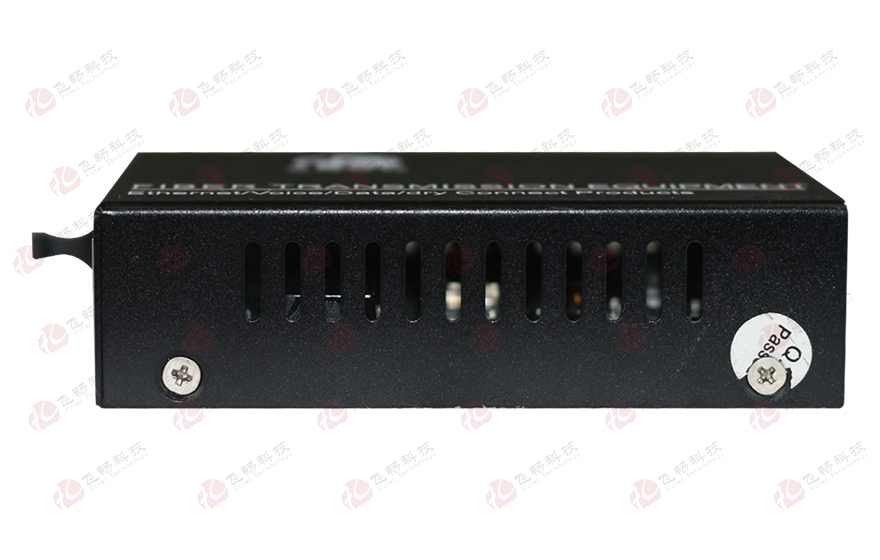

袖珍型RS422光猫

型号：FCP-Q1m次留言分享

描述：1路RS422光猫，支持异步RS-422通信接口的光纤MODEM。使用普通的单模光纤，有效通信距离可达40KM以上，串行口的通信速率可达921.6KBPS。

产品描述

袖珍型RS422光猫采用大规模FPGA设计，支持异步RS-422通信接口的光纤MODEM。该设备是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的最佳选择，具有很高的性能价格比。使用普通的多模光纤，有效通信距离达4KM，使用普通的单模光纤，有效通信距离可达40KM以上，串行口的通信速率可达921.6KBPS。

由于采用了光纤作为传输介质，可以完全避免恶劣环境下雷电、浪涌、电磁干扰等对通信设备的威胁，同时省去了原来使用铜线时的雷电浪涌保护设备投资。

功能特点

◆ 基于自主知识产权的集成电路；

◆ 具备自动侦测串口信号波特率的能力；

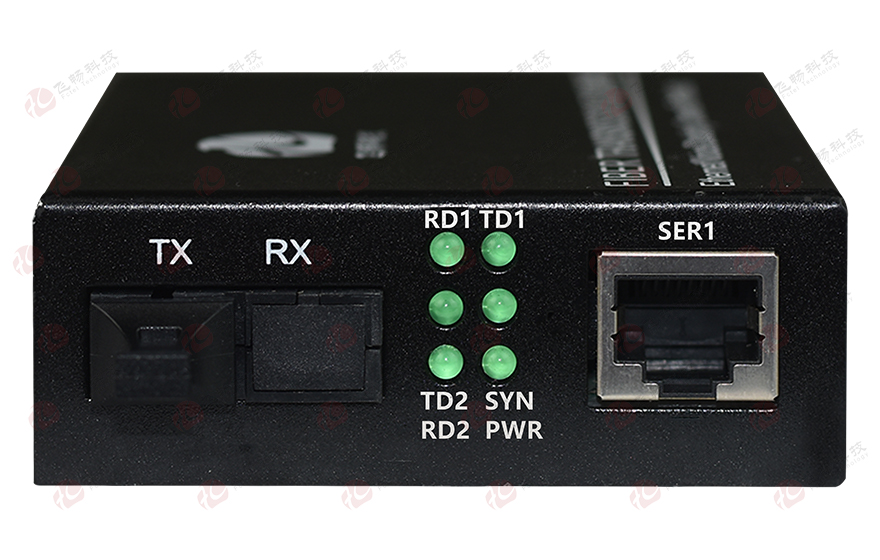

◆ 自动检测设备收无光时是对端设备断电，或是光纤断线，并在LED上指示；

◆ 串行口接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 标准；

◆ 机架式设备网管接口采用SNMP；

◆ 串行数通道可以传输异步从300-921.6Kbps波特率自适应的串口数据；

◆ 可以组成E1串口转换器(A)－－-E1光纤Modem(B)－－-光纤串口 Modem(C)的拓扑结构；

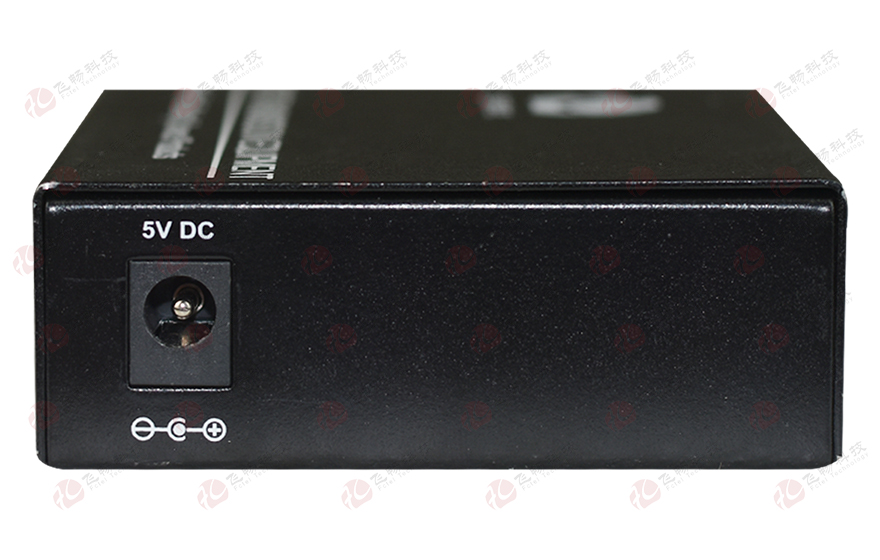

◆ 外置AC220/5V电源适配器，也可配置DC-48V/5V电源适配器；

◆ 内置电源多种电源方式可选：AC220V、DC-48V/DC24V等，支持AC+DC双电源备份模式。

技术参数

◆ 光纤部分

光纤：单纤双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm 多模；1310nm/1550nm 单模

无中继传输距离：20~120Km

典型发射功率:

单模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

◆ 串行接口

标准

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

串口界面:

RS-422: TxD+ TxD- RxD+ RxD-

RS-485 4 wires: TxD+ TxD- RxD+ RxD-

RS-485 2 wires: A(对应Txd+) B(对应Txd-) Signal Ground

RS-232: RXD TXD Signal Ground
物理接口：RJ45

◆ 电源需求

系统电源： AC180V ~ 260V；DC –48V；DC +24V

功耗： ≤3W

◆ 尺寸大小

外观结构: 93 （宽）X70 （深）X25（高）mm (电源外置)

外观结构: 140（宽）X110（深）X30（高）mm (电源内置)

◆ 工作环境

工作温度： -10℃ ~50℃

工作湿度： 5% ~ 95% (无凝露)

存储温度： -40 ℃~ 80℃

存储湿度： 5%~ 95% (无凝露)

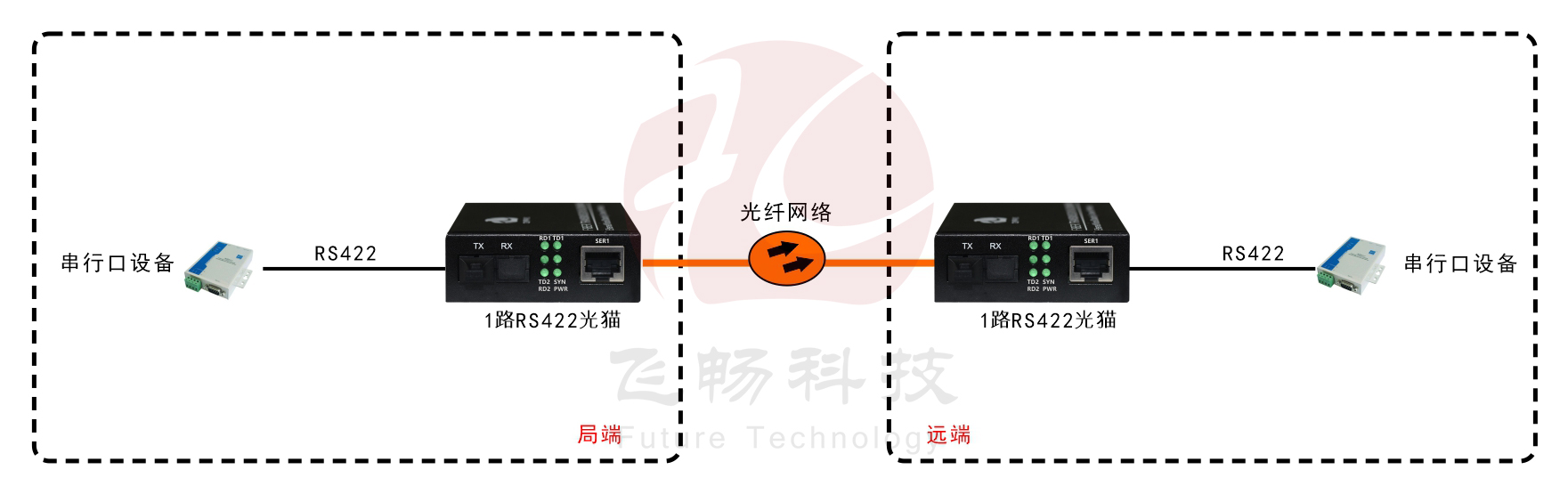

应用方案

袖珍型RS422光猫
