工业轨式 USB转8路RS232-422-485转换器

型号：次留言

描述：本转换器基本功能为USB转8路2.5KV隔离/6KV雷击防护RS232/422/485，该产品的工作电源由USB端口供给，可无需外接电源，采用特有的无延时自动收发转换技术，即插即用适合所有软件，并且具有

产品描述
本转换器基本功能为USB转8路2.5KV隔离/6KV雷击防护RS232/422/485，该产品的工作电源由USB端口供给，可无需外接电源，采用特有的无延时自动收发转换技术，即插即用适合所有软件，并且具有收发使能控制，在不发送数据的待机状态时输出为高阻态，支持多点通信。
有别于市售的其它同类廉价产品，本产品：
◆ 工业级工作温度(-40到+85度)；
◆ 串口2.5KV隔离(接入AC~380V不烧USB口)/6KV三级防雷防护(10/700us电流波,内阻40Ω)；
◆ RS485最高速率支持到2Mbits
◆ USB内置TVS防护(±15kV-空气和±8kV-接触)；
功能特点
◆ 全速 USB 设备接口，兼容 USB v2.0,仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。
◆ 计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。
◆ 每路串口出货时RS232，RS422，RS485可选，比如可先4路RS232+4路RS485。
◆ 硬件全内置收发缓冲区，每路串口自带高速隔离芯片，支持通讯波特率 1200～6Mbps（RS232<256Kbps）
◆ 4路RS485串口与USB接口带2.5KV隔离,当长时间接入AC~220V或AC~380V高压时只烧RS485接口，不烧USB口及相连设备。
◆ 适用于操作系统：Win98/2K/XP、WIN10/WIN11系统32/64位。
◆ RS485最少组网站点数为 128 个，最多组网站点数由各站点的 RS485 输入阻抗决定。

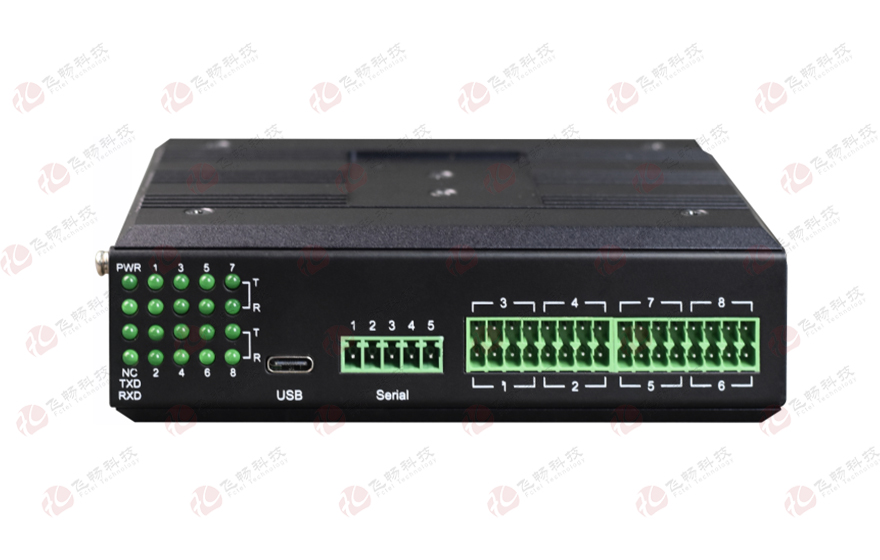

◆ 每路串口有自己的独立收发LED灯，方便监控状态。
◆ TYPE C USB端口，电源可以USB C口供电，带5V PD诱导，工作电流工作电流<200mA，USB接口防护：静电保护可达 ±15kV(空气)和±8kV(接触)，EFT保护可达40A(5/50ns)，雷击保护可达5A(8/20us)。
◆ 串行接口有三级防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs 开路峰值输出电压6KV，内阻40Ω 标准;

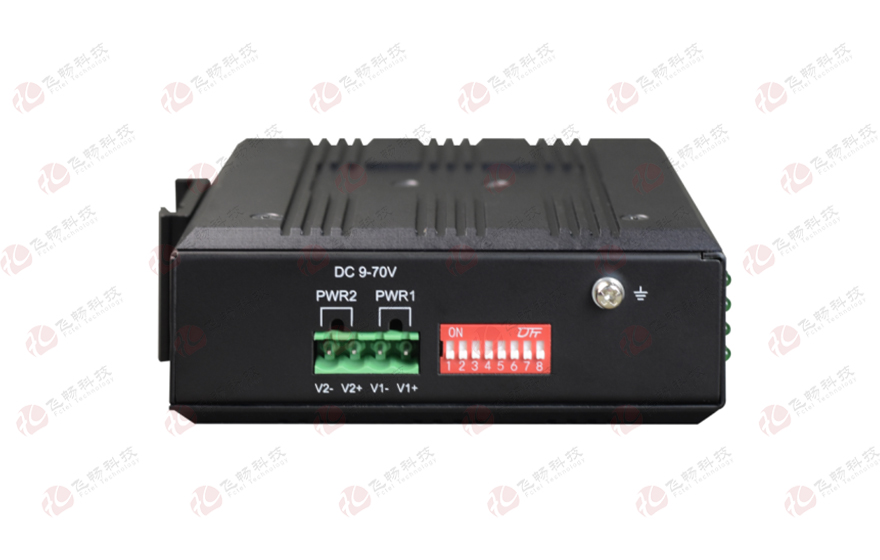

◆ 支持宽范围9-70V交流与直流电源输入;
◆ 支持内部隔离，冗余双电源输入;电源支持过载保护、防反接保护;
◆ 符合工业四级电磁兼容性要求;超强防雷功能：防雷击，可抗感应高压，防浪涌等;
◆ 无风扇高效散热，降低修复时间;
◆ 阳极氧化铝合金外壳，IP40防护等级，能够经受住恶劣环境的考验;导轨或壁挂式安装;
◆ 宽温型：工作温度-40℃~ +85℃;
◆ 所有型号皆通过100%烤机测试;
技术参数
◆ 串行接口
标准
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-          RS-485 2 wires: A(对应TX+) B(对应TX-) GND
 RS-232: RXD TXD GND
◆ USB2.0 接口
标准: USB2.0
全速:Full-speed（500Kbps～12Mbps）
物理接口：USB TYPE C 母头
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100,000小时
产品型号 FCC-101709-1(WCH方案)，FCC-101709-2(FTDI方案)
产品功能描述 工业轨式 USB转8路RS232/422/485可选串口转换器
业务端口描述 8路串口通道，1路USB2.0接口 Type C接口
电源 冗余双电源输入DC9-48V ,功耗<5W或USB 接口供电
过载保护：支持；反接保护：支持；冗余保护：支持
接入端子：4芯5.08mm间距插入式端子
产品尺寸 外壳：IP40防护等级，铝合金材质
尺寸：133mm(长) x 120mm(宽) x 40.0mm(高)

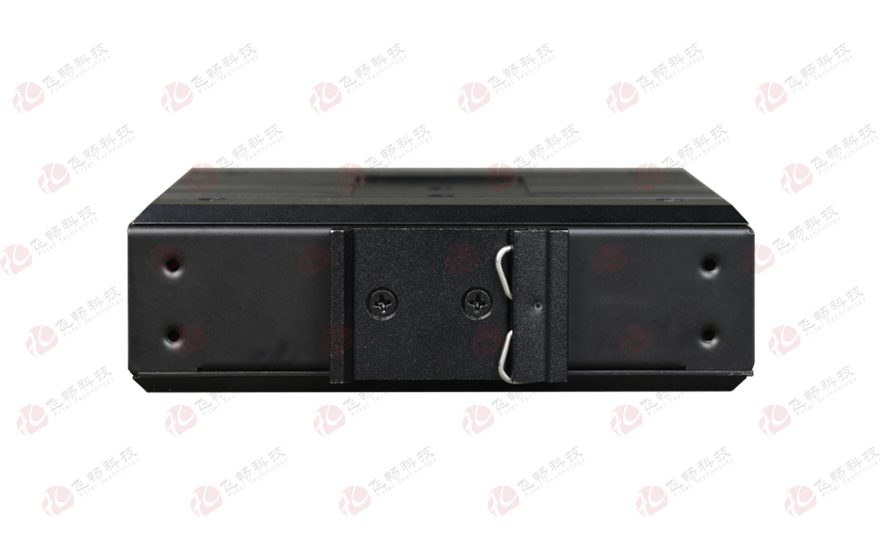

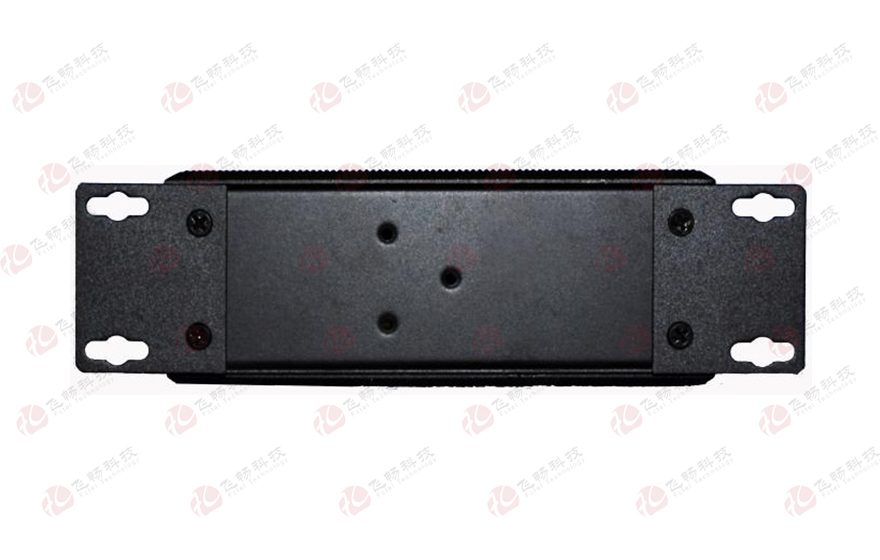

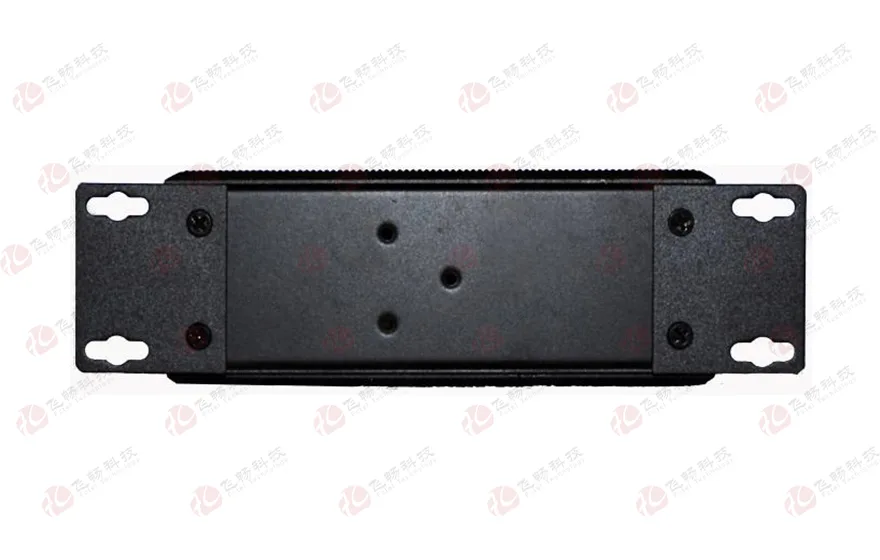

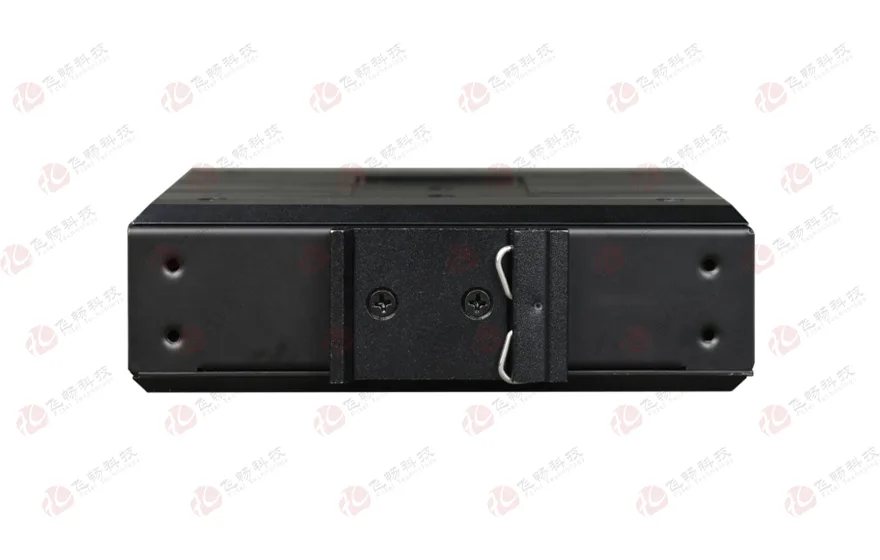

装方式：导轨安装、壁挂式安装
重量 0.45Kg/台

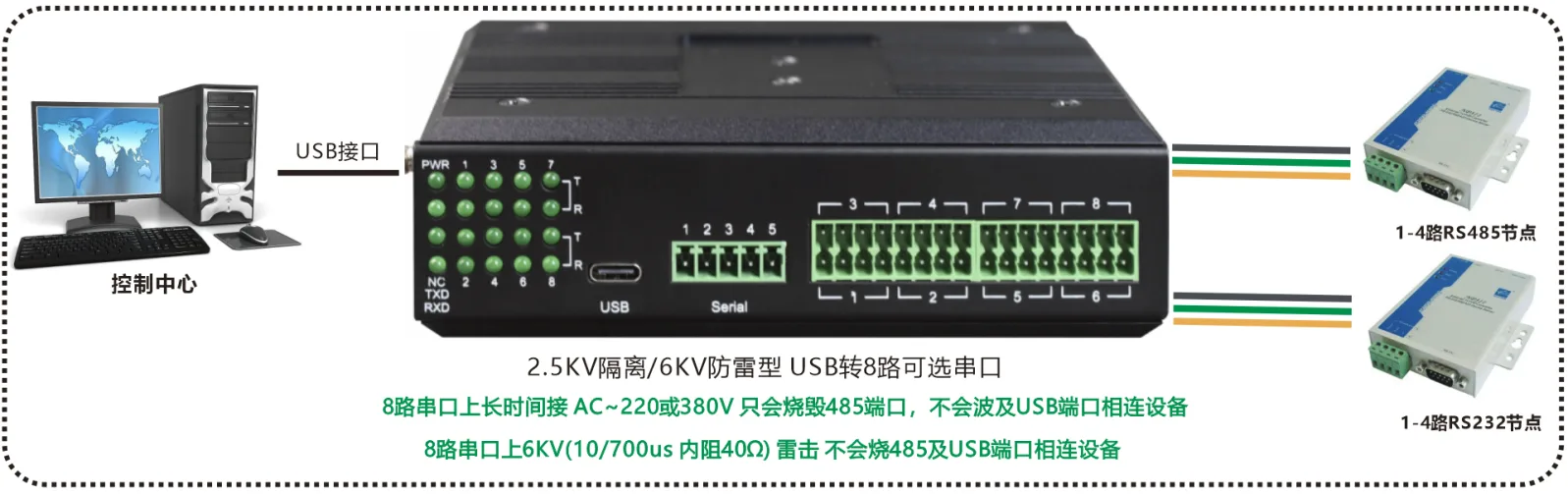

应用方案
