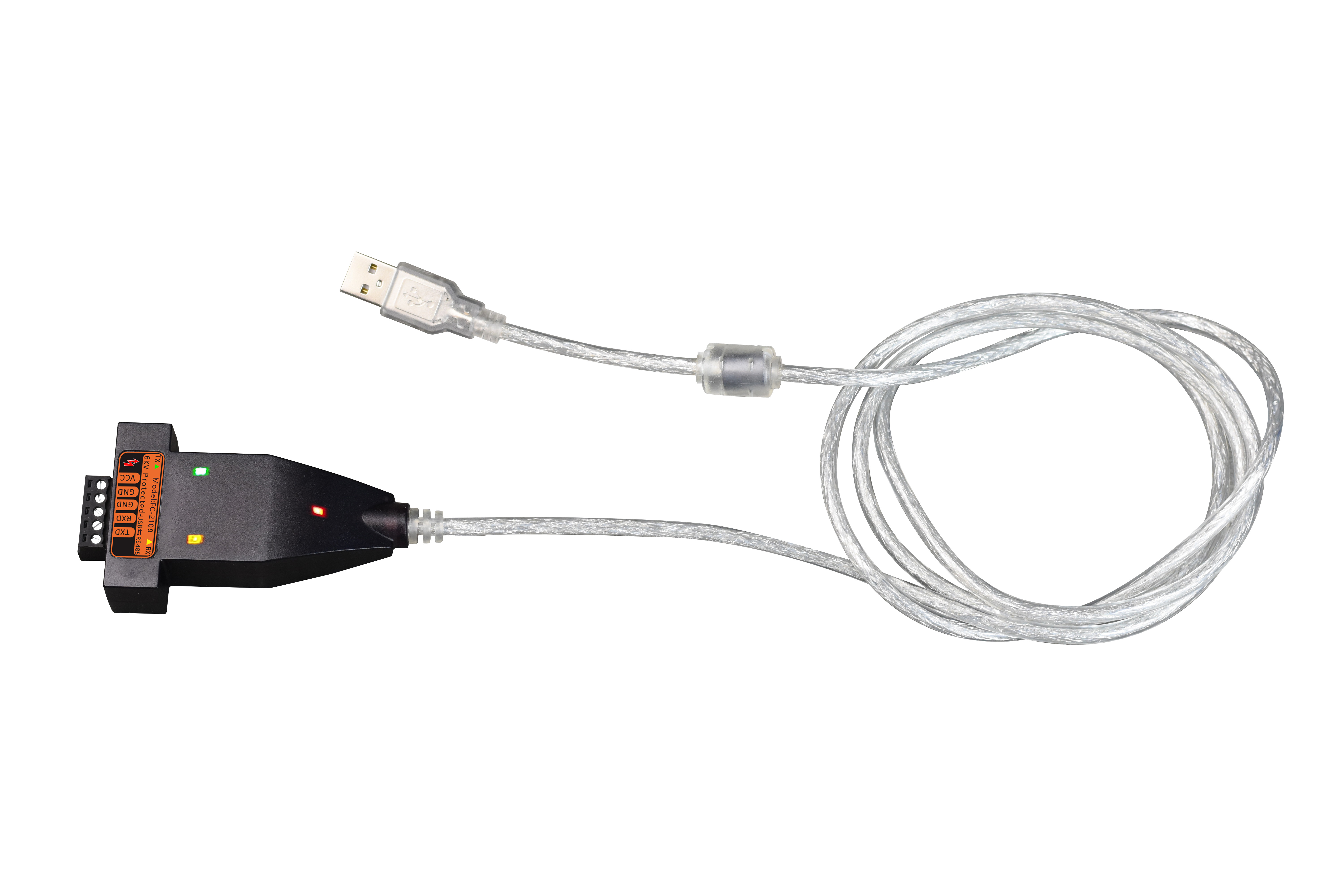

工业级 6KV防雷型 USB转1路TTL转换器(带线)

型号：次留言分享

描述：本型号FC-2109基本功能为USB转1路6KV雷击防护TTL，该产品的工作电源由USB端口供给，无需外接电源，采用特有的无延时自动收发转换技术，即插即用适合所有软件，并且具有收发使能控制，

产品描述

功能特点

产品描述

本型号FC-2109基本功能为USB转1路6KV雷击防护TTL，该产品的工作电源由USB端口供给，无需外接电源，采用特有的无延时自动收发转换技术，即插即用适合所有软件，并且具有收发使能控制，在不发送数据的待机状态时输出为高阻态，支持多点通信。
有别于市售的其它同类廉价产品，本产品：
◆ 工业级工作温度(-40到+85度)，
◆ 串口6KV三级防雷防护(10/700us电流波,内阻40Ω)，
◆ 金色USB内置TVS防护(±15kV-空气和±8kV-接触)，
◆ 独具3个LED灯，电源:红灯，串口收:橙灯，串口发:绿灯。

功能特点

◆ 全速 USB 设备接口，兼容 USB v2.0。
◆ 带工业级结构USB线，高编织率的编制网屏蔽与磁环屏蔽，带金属丝抗拉绳，线长三种可选：0.5m，1.5m，3m。
◆ 仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。
◆ 计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。
◆ 硬件全内置收发缓冲区，支持通讯波特率 50bps～2Mbps
◆ 适用于操作系统：Win98/2K/XP、WIN10/WIN11系统32/64位、Linux、MAC OS-9/X、安卓。
◆ 3个LED指示灯：电源：红灯，串口数据收：橙灯，串口数据发：绿灯，方便监控状态。
◆ 电源USB 供电，工作电流工作电流<30mA，USB接口防护：静电保护可达 ±15kV(空气)和±8kV(接触)，EFT保护可达40A(5/50ns)，雷击保护可达5A(8/20us)
◆ TTL接口有三级防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs 开路峰值输出电压6KV，内阻40Ω 标准;
◆ 接口带5V电源端子输出(0.5A PTC保护管)，在0.7A以上工作时保护。
◆ 宽温型：工作温度-40℃~ +85℃;
◆ 所有型号皆通过100%烤机测试;
◆ USB直接连电脑雷击测试：TTL接口可过：短路电流波10/700μs，开路峰值输出电压6KV，内阻40Ω的雷击测试
◆ 宽温型：工作温度-40℃~ +85℃,+85度高温测试：在85度的老化箱里，转换器能正常工作，不会丢包及死机

技术参数

◆ TTL接口

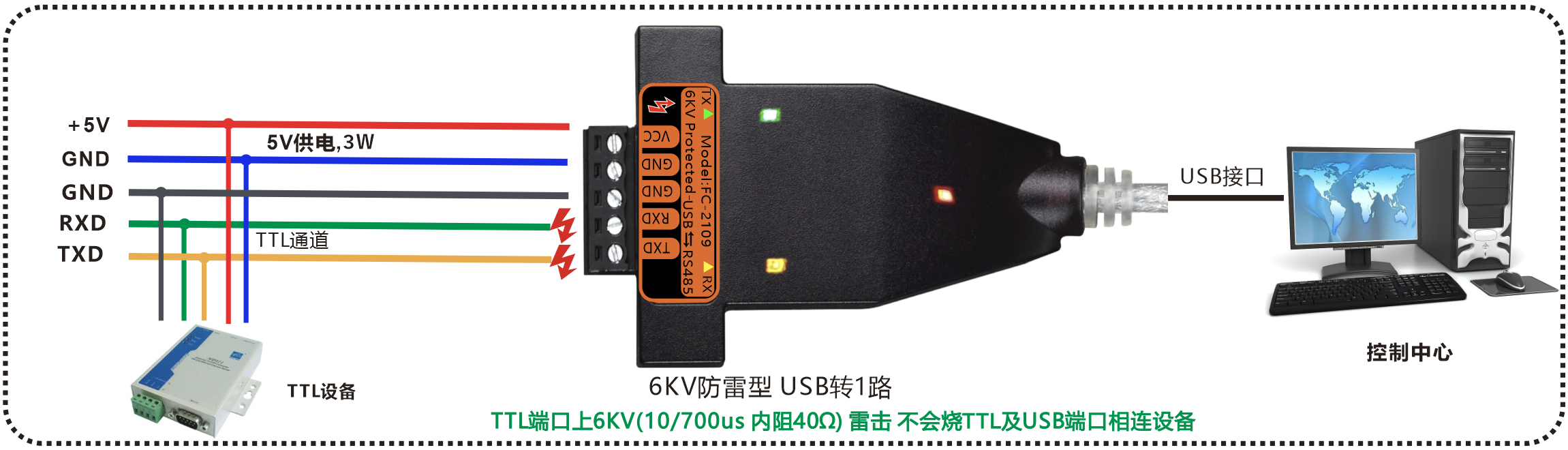

管脚定义: TXD,RXD, GND
电平 in : 0-5V(low<0.8V，High>2.0V)
     Out: 0-5V
速率 : 50bps～2Mbps
◆ USB2.0 接口
标准: USB2.0
全速:Full-speed（500Kbps～12Mbps）
物理接口：USB TYPE A 公头线
USB线长：0.5m/1.5m/3.0m
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100,000小时

产品型号	FC-2109-A 线长0.5m
	FC-2109-B 线长1.5m
	FC-2109-C 线长3.0m
产品功能描述	防雷型USB转1路TTL转换器，带USB线
业务端口描述	1路USB2.0接口；1路TTL接口
电源	无源，USB供电 ,功耗<150mW（5V 30mA）
产品尺寸	尺寸：75mm(长) x 47mm(宽) x 20.5mm(高)
重量	0.076Kg/台
